ZJY系列带溢流阀罗茨真空泵工作原理及用途

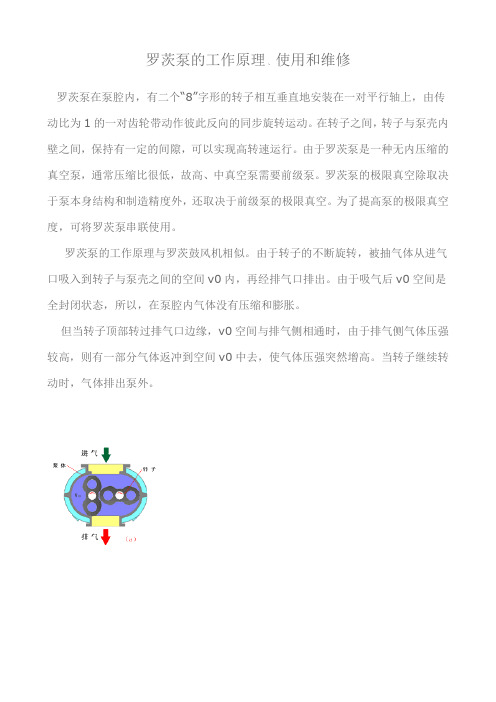

罗茨泵的工作原理、使用和维修罗茨泵在泵腔内，有二个“8”字形的转子相互垂直地安装在一对平行轴上，由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。

在转子之间，转子与泵壳内壁之间，保持有一定的间隙，可以实现高转速运行。

由于罗茨泵是一种无内压缩的真空泵，通常压缩比很低，故高、中真空泵需要前级泵。

罗茨泵的极限真空除取决于泵本身结构和制造精度外，还取决于前级泵的极限真空。

为了提高泵的极限真空度，可将罗茨泵串联使用。

罗茨泵的工作原理与罗茨鼓风机相似。

由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。

由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。

但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。

当转子继续转动时，气体排出泵外。

如上图罗茨泵转子由0°转到180°的抽气过程。

在0°位置时（图中a）；下转子从泵入口封入v0体积的气体。

当转到45°位置时（图中b）；该腔与排气口相通。

由于排气侧压强较高，引起一部分气体返冲过来。

当转到90°位置时（图中c）；下转子封入的气体，连同返冲的气体一起排向泵外。

这时，上转子也从泵入口封入v0体积的气体。

当转子继续转到135°时（图中d）；上转子封入的气体与排气口相通，重复上述过程。

180°（图e）；位置和0°位置是一样的。

转子主轴旋转一周共排出四个v0体积的气体。

一、维护保养（一）定期检查：1．每日检查：（1），油位检查：油位过多，使温度升高，油位过低，造成润滑不良。

（2），温度检查：用温度计检查各部位温度。

（3），电动机负荷检查：用功率表或电流、电压表测量电动机负荷。

2．每月检查：联轴器弹性体或三角胶带的张力.3．每季检查；齿轮箱内润滑油是否变质。

4．每半年检查：（1），前盖轴承箱内润滑油是否变质。

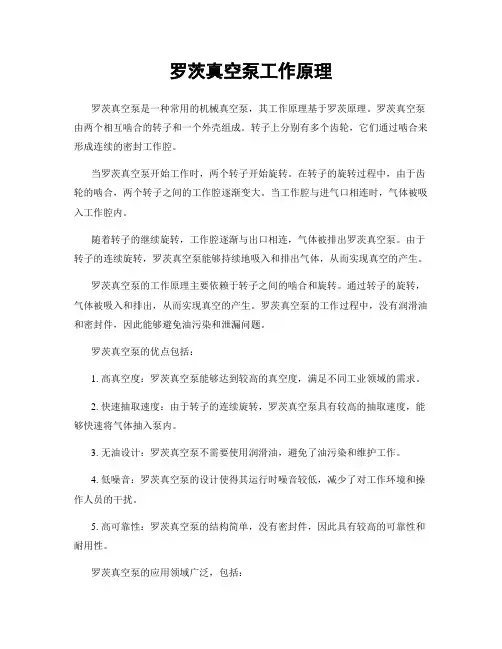

罗茨真空泵工作原理罗茨真空泵是一种常用的机械真空泵，其工作原理基于罗茨原理。

罗茨真空泵由两个相互啮合的转子和一个外壳组成。

转子上分别有多个齿轮，它们通过啮合来形成连续的密封工作腔。

当罗茨真空泵开始工作时，两个转子开始旋转。

在转子的旋转过程中，由于齿轮的啮合，两个转子之间的工作腔逐渐变大。

当工作腔与进气口相连时，气体被吸入工作腔内。

随着转子的继续旋转，工作腔逐渐与出口相连，气体被排出罗茨真空泵。

由于转子的连续旋转，罗茨真空泵能够持续地吸入和排出气体，从而实现真空的产生。

罗茨真空泵的工作原理主要依赖于转子之间的啮合和旋转。

通过转子的旋转，气体被吸入和排出，从而实现真空的产生。

罗茨真空泵的工作过程中，没有润滑油和密封件，因此能够避免油污染和泄漏问题。

罗茨真空泵的优点包括：1. 高真空度：罗茨真空泵能够达到较高的真空度，满足不同工业领域的需求。

2. 快速抽取速度：由于转子的连续旋转，罗茨真空泵具有较高的抽取速度，能够快速将气体抽入泵内。

3. 无油设计：罗茨真空泵不需要使用润滑油，避免了油污染和维护工作。

4. 低噪音：罗茨真空泵的设计使得其运行时噪音较低，减少了对工作环境和操作人员的干扰。

5. 高可靠性：罗茨真空泵的结构简单，没有密封件，因此具有较高的可靠性和耐用性。

罗茨真空泵的应用领域广泛，包括：1. 半导体行业：罗茨真空泵常用于半导体制造过程中的真空抽取，确保生产环境的洁净度。

2. 化工行业：罗茨真空泵可用于化学反应过程中的真空抽取，提供稳定的工作环境。

3. 制药行业：罗茨真空泵用于制药过程中的真空抽取，确保药品的纯净度和质量。

4. 食品行业：罗茨真空泵用于食品加工过程中的真空抽取，延长食品的保鲜期和改善口感。

总结起来，罗茨真空泵是一种基于罗茨原理工作的机械真空泵。

通过转子的旋转和啮合，罗茨真空泵能够持续地吸入和排出气体，实现真空的产生。

罗茨真空泵具有高真空度、快速抽取速度、无油设计、低噪音和高可靠性等优点，广泛应用于半导体、化工、制药和食品等行业。

一、ZJ型罗茨真空泵的特点及用途：ZJ型罗茨真空泵主要由一对同步高速旋转的“8”字形转子与两个半圆形的泵腔组成。

该泵不能单独排气，必须与前级泵（如滑阀泵、旋片泵、水环泵、油环泵等）串联使用。

在前级泵进气口前面串联上ZJ型罗茨真空泵组成机组可提高前级泵的真空度，在有效荼范围内呆大大提高抽气速率。

晚茨真空泵的极限压力由前级泵决定，表中数据为标准配置（配用双级油封式机械真空泵）时的最低极限压力。

罗茨泵广泛使用于真空浇铸、真空熔炼、真空脱气、真空镀膜行业及化工医药行业的真空蒸馏、真空干燥等。

ZJ型罗茨真空泵对小量灰尘不敏感。

本公司罗茨真空泵经过10余年不断改进，有以下优点：>> ZJ型罗茨真空泵因转子采用高精度专用数控机床加工，并作精细平衡校验，具备良好的几何对称性，转子啮合间隙均匀。

泵体、侧盖采用专用机床加工，精度高。

因此本公司罗茨真空泵运转平稳、噪声低、振小、极限真空度高。

>> 因泵的传动部件采用可靠的消隙结构，故泵可高压差下长期工作。

>> 起动快，能在短时间内达到极限真空。

>> 因ZJ型罗茨真空泵腔内无互相滑动的零件，无需用油润滑，避免了油蒸汽对系统的污染。

>> ZJ型罗茨真空泵安全可靠，ZJP系列本身配带溢流阀起自动保护作用。

>> ZJ型罗茨真空泵结构紧凑，占地面积小。

左、右、下面三个排气口可以任选一个，方便用户安装。

二、ZJ型罗茨真空泵的技术参数：型号抽气速率L/S极限压力Pa转速r/min口径mm重量KG配用功率（KW）前级泵型号进口出口ZJ-30306×10-227705040750.752X-4/8ZJ-707028708050100 1.52X-8/15ZJ-150A150290010010021532X-15/30ZJ-300300145015015048042X-30A/70ZJ-6006002900150150503 5.52X-70A ZJ-1200A120014503003001580112X-70AZJ-50005000<1×10-11800500350556×H-150ZJ-200002000013006005001106×H-150三、ZJ型罗茨真空泵性能曲线：四、ZJ型罗茨真空泵外型及连接图：五、ZJ型罗茨真空泵安装说明（一）、安装场所：1、罗茨真空泵应安装在明亮少尘的建筑物内。

带溢流阀罗茨真空泵原理及特点一、带溢流阀罗茨真空泵工作原理带溢流阀罗茨真空泵（以下简称罗茨泵）是通过一对相互作用同步反向旋转的“8”字形转子实现抽气功能的。

当转子和泵体形成吸气腔时，两个转子相互之间始终保持密封，从而确保排气口的气体不返流到进气口，以此实现抽气的功能。

转子的反向同步旋转是通过一对安装在转子轴上的齿轮实现的。

由于在泵腔里面没有摩擦，罗茨泵能以每秒1500~3000转的高速运转而无须在泵腔内进行润滑，另外，要保持罗茨泵在高转速下平稳运行，要对转子进行良好的动平衡。

高速旋转的转子间、转子和泵体间没有任何直接的接触，各运动部件之间均保持一定的间隙。

带溢流阀罗茨泵在进排气口间设置了一内置溢流阀，其作用是：当进排气口的压差达到一定值时，溢流阀就自动打开，排气口的部分气体通过打开的溢流阀返流到进气口，这就大大降低了高压差下罗茨泵和前级真空泵（以下简称前级泵）的运行负荷。

同时因为打开的溢流阀有强大的泄流作用，可以确保带溢流阀罗茨泵和前级泵可以同时启动而不会使罗茨泵和前级泵过载，并可以提高高入口压力下罗茨泵机组的抽速。

二、带溢流阀罗茨真空泵主要用途带溢流阀罗茨泵被广泛地应用于真空获得的各个方面，它延伸了油封机械真空泵在较低入口压力下的工作范围，具有小体积大抽速的特点，在1~100pa入口压力范围内具有大抽速，特别适合于低入口压力下需要大抽速的真空系统中使用，例如电力变压器、电力电容器、电力互感器的真空干燥、真空浸渍处理、真空热处理、真空冶炼的排气、真空镀膜设备的预抽，大型试验风洞的抽气及照明灯具生产线的排气等等。

如果选用合适的前级泵，罗茨泵还可以在食品、化工、医药、轻纺等行业的真空蒸馏、浓缩、干燥等的工艺过程中得到广泛的应用。

三、带溢流阀罗茨真空泵主要技术性能指标（见下表）四、带溢流阀罗茨真空泵安装说明4.1罗茨泵应安装在干燥、通风和清洁的场所、4.2罗茨泵应水平安装，泵距离墙壁或其他物体之间至少保持300mm以上的空隙。

罗茨真空泵工作原理

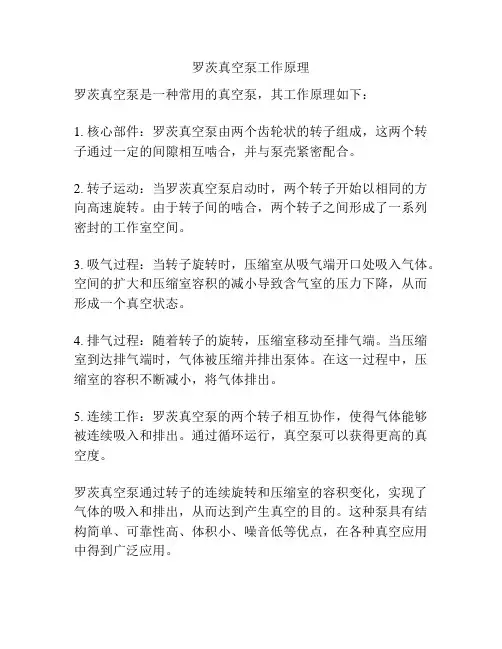

罗茨真空泵是一种常用的真空泵，其工作原理如下：
1. 核心部件：罗茨真空泵由两个齿轮状的转子组成，这两个转子通过一定的间隙相互啮合，并与泵壳紧密配合。

2. 转子运动：当罗茨真空泵启动时，两个转子开始以相同的方向高速旋转。

由于转子间的啮合，两个转子之间形成了一系列密封的工作室空间。

3. 吸气过程：当转子旋转时，压缩室从吸气端开口处吸入气体。

空间的扩大和压缩室容积的减小导致含气室的压力下降，从而形成一个真空状态。

4. 排气过程：随着转子的旋转，压缩室移动至排气端。

当压缩室到达排气端时，气体被压缩并排出泵体。

在这一过程中，压缩室的容积不断减小，将气体排出。

5. 连续工作：罗茨真空泵的两个转子相互协作，使得气体能够被连续吸入和排出。

通过循环运行，真空泵可以获得更高的真空度。

罗茨真空泵通过转子的连续旋转和压缩室的容积变化，实现了气体的吸入和排出，从而达到产生真空的目的。

这种泵具有结构简单、可靠性高、体积小、噪音低等优点，在各种真空应用中得到广泛应用。

罗茨真空泵工作原理

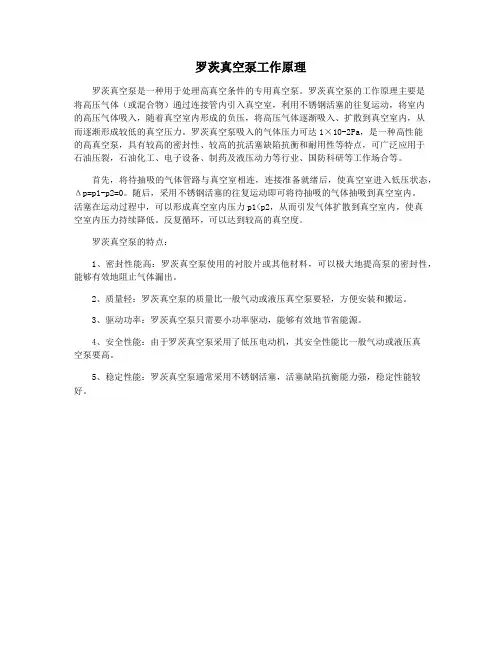

罗茨真空泵是一种用于处理高真空条件的专用真空泵。

罗茨真空泵的工作原理主要是
将高压气体（或混合物）通过连接管内引入真空室，利用不锈钢活塞的往复运动，将室内
的高压气体吸入，随着真空室内形成的负压，将高压气体逐渐吸入、扩散到真空室内，从
而逐渐形成较低的真空压力。

罗茨真空泵吸入的气体压力可达1×10-2Pa，是一种高性能
的高真空泵，具有较高的密封性、较高的抗活塞缺陷抗衡和耐用性等特点，可广泛应用于
石油压裂，石油化工、电子设备、制药及液压动力等行业、国防科研等工作场合等。

首先，将待抽吸的气体管路与真空室相连，连接准备就绪后，使真空室进入低压状态，Δp=p1-p2=0。

随后，采用不锈钢活塞的往复运动即可将待抽吸的气体抽吸到真空室内。

活塞在运动过程中，可以形成真空室内压力p1<p2，从而引发气体扩散到真空室内，使真
空室内压力持续降低。

反复循环，可以达到较高的真空度。

罗茨真空泵的特点：
1、密封性能高：罗茨真空泵使用的衬胶片或其他材料，可以极大地提高泵的密封性，能够有效地阻止气体漏出。

2、质量轻：罗茨真空泵的质量比一般气动或液压真空泵要轻，方便安装和搬运。

3、驱动功率：罗茨真空泵只需要小功率驱动，能够有效地节省能源。

4、安全性能：由于罗茨真空泵采用了低压电动机，其安全性能比一般气动或液压真
空泵要高。

5、稳定性能：罗茨真空泵通常采用不锈钢活塞，活塞缺陷抗衡能力强，稳定性能较好。

罗茨真空泵的工作原理罗茨真空泵是一种常用于真空系统中的排气泵，它的工作原理是通过两个相互旋转的叶轮，将气体从进口处吸入，然后通过压缩和扩散的过程将气体排出。

本文将介绍罗茨真空泵的结构、工作原理以及应用领域。

一、罗茨真空泵的结构罗茨真空泵由两个相互旋转的叶轮和一个机壳组成。

其中一个叶轮为固定叶轮，另一个叶轮为旋转叶轮。

固定叶轮和旋转叶轮之间的间隙非常小，约为0.1毫米，因此气体在两个叶轮之间被压缩和扩散时无法逃脱。

机壳上有进气口和排气口，进气口连接真空系统，排气口连接大气。

二、罗茨真空泵的工作原理当罗茨真空泵开始运转时，旋转叶轮和固定叶轮之间的间隙将气体吸入。

旋转叶轮沿着固定叶轮的内部表面转动，将气体压缩。

当旋转叶轮在固定叶轮最高点处时，气体被排出，经过扩散后流向排气口。

由于叶轮之间的间隙非常小，气体无法逃脱，因此气体被压缩和扩散的过程将不断重复，直到气体被排出。

三、罗茨真空泵的应用领域罗茨真空泵广泛应用于真空冶金、真空干燥、真空蒸馏、真空冷却、真空包装等领域。

在真空冶金中，罗茨真空泵可以将气体从高温熔融金属中排出，从而保证金属的纯度和质量。

在真空干燥中，罗茨真空泵可以将湿气从物品中排出，使物品干燥。

在真空蒸馏中，罗茨真空泵可以将沸点低于常温的液体蒸发出来，从而实现分离和纯化。

在真空冷却中，罗茨真空泵可以将气体从冷却系统中排出，从而实现冷却效果。

在真空包装中，罗茨真空泵可以将空气从包装袋中排出，从而实现食品保鲜。

四、罗茨真空泵的优点与其他真空泵相比，罗茨真空泵具有以下优点：1.高效：罗茨真空泵的排气速度很快，可以在短时间内将气体排出。

2.低噪音：罗茨真空泵的噪音很小，适合在噪音敏感的环境中使用。

3.可靠性高：罗茨真空泵的结构简单，没有易损件，因此寿命长，维护成本低。

4.适用范围广：罗茨真空泵可以处理各种气体，适用于多种领域。

五、结论罗茨真空泵是一种高效、低噪音、可靠性高、适用范围广的真空泵。

它的工作原理是通过两个相互旋转的叶轮将气体压缩和扩散，从而实现气体的排出。

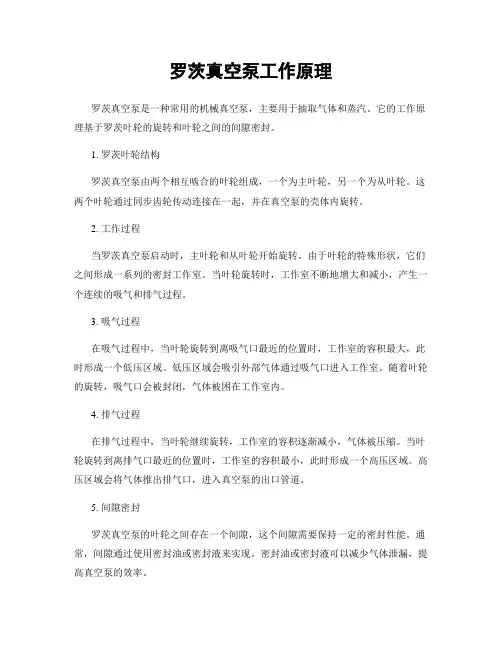

罗茨真空泵工作原理罗茨真空泵是一种常用的机械真空泵，主要用于抽取气体和蒸汽。
