中考物理总复习《电与磁》专项测试题（带有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．通电螺线管的内部放着一个小磁针，小磁针静止时的指向如图所示，则下列说法中正确的是（）A．通电螺线管c端为N极，电源a端为正极B．通电螺线管c端为N极，电源a端为负极C．通电螺线管d端为N极，电源b端为正极D．通电螺线管d端为N极，电源b端为负极2．如图所示，弹簧测力计下吊着一个小铁球，小球正下方水平放置一个条形磁铁，小球与磁体左端相齐。
将条形磁体水平向左缓慢移动至右端与小球对齐。
在这个过程中，小球始终处于条形磁铁的正上方，则弹簧测力计的示数变化情况是（）A．逐渐变大B．逐渐减小C．先变小后变大D．先变大后变小3．关于如图所示的实验，下列说法正确的是（）A．该装置是用于探究“磁场对通电导线的作用”B．导线ab运动时将电能转化为机械能C．导线ab竖直向上运动时，灵敏电流计指针一定偏转D．导线ab水平向左运动时，灵敏电流计指针一定偏转4．我国新型反潜巡逻机安装的“磁异探测器”，能将潜艇经过的海域引起的磁场变化转化为电流，从而发现潜艇.图中能解释“磁异探测器”工作原理的是（）A．B．C．D．5．对甲、乙两图所示的实验，下列说法正确的是（）A．甲图是研究电动机的工作原理B．乙图是研究磁场对电流的作用C．甲实验的过程中，电能转化为机械能D．乙实验的过程中，机械能转化为电能6．电动机工作原理与图的实验相同的是（）A．B．C．D．7．如图所示是某科技小组设计的一种温度自动控制警装置电路图，以下说法正确的是（）A．温度达到90℃，绿灯亮B．自动报警器的触点类似一种开关C．自动报警器中的电磁铁运用了电磁感应现象D．把导体水银换成绝缘体煤油同样可以工作8．图甲是通电线圈在磁场中受到力的作用的示意图，图乙是图甲情景剖面图，表示导线垂直纸面电流从纸外流向纸内，表示导线垂直纸面电流从纸内流向纸外，现通电线圈转至丙位置，其正确的剖面图是A．B．C．D．9．下面是小高对物理知识点的梳理，其中有错误的一项是（）A．B．C．原理磁场对电流的作用电磁感应应用发电机电动机能量转化电能→机械能机械能→电能D．平面镜成像的特点虚像平面镜所成的是虚像等大像与物体大小相等等距像与物体到镜面的距离相等垂直像与物体的连线与镜面垂直对称像与物体关于镜面对称A．A B．B C．C D．D10．如图所示的装置中，当开关S闭合后，下列判断正确的是（）A．通电螺线管外A点的磁场方向向左B．通电螺线管的左端为S极C．向左移动滑片P，通电螺线管的磁性减弱D．小磁针静止后，其N极的指向沿水平向左二、填空题11．磁体周围存在，磁体间的相互作用就是通过它发生的．磁场有方向，它是这样规定的：．12．如图甲所示，把一条形磁铁插入闭合线圈或从闭合线圈中拔出，线圈中会产生感应电流．若将该条形磁铁换成一通电螺线管，如图乙所示，把这个通电螺线管插入闭合线圈或从线圈中拔出，闭合线圈中（选填“会”、“不会”）产生感应电流，原因．13．直流电动机是利用受力转动的原理制成的．它把能转化为能．14．微风吊扇通电后扇叶转动，此过程中能转化为动能。

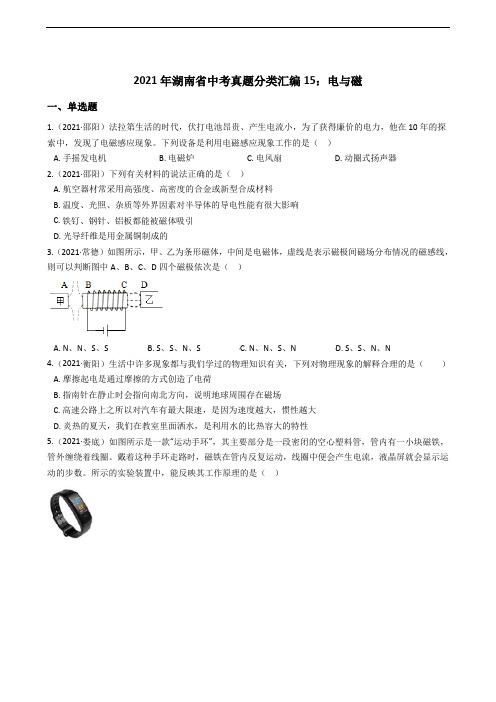

2021年湖南省中考真题分类汇编15：电与磁一、单选题1.（2021·邵阳）法拉第生活的时代，伏打电池昂贵、产生电流小，为了获得廉价的电力，他在10年的探索中，发现了电磁感应现象。
下列设备是利用电磁感应现象工作的是（）A. 手摇发电机B. 电磁炉C. 电风扇D. 动圈式扬声器2.（2021·邵阳）下列有关材料的说法正确的是（）A. 航空器材常采用高强度、高密度的合金或新型合成材料B. 温度、光照、杂质等外界因素对半导体的导电性能有很大影响C. 铁钉、钢针、铝板都能被磁体吸引D. 光导纤维是用金属铜制成的3.（2021·常德）如图所示，甲、乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线，则可以判断图中A、B、C、D四个磁极依次是（）A. N、N、S、SB. S、S、N、SC. N、N、S、ND. S、S、N、N4.（2021·衡阳）生活中许多现象都与我们学过的物理知识有关，下列对物理现象的解释合理的是（）A. 摩擦起电是通过摩擦的方式创造了电荷B. 指南针在静止时会指向南北方向，说明地球周围存在磁场C. 高速公路上之所以对汽车有最大限速，是因为速度越大，惯性越大D. 炎热的夏天，我们在教室里面洒水，是利用水的比热容大的特性5.（2021·娄底）如图所示是一款“运动手环”，其主要部分是一段密闭的空心塑料管，管内有一小块磁铁，管外缠绕着线圈。
戴着这种手环走路时，磁铁在管内反复运动，线圈中便会产生电流，液晶屏就会显示运动的步数。
所示的实验装置中，能反映其工作原理的是（）A. B.C. D.6.（2021·南县）如图所示，将导体棒ab放在蹄形磁体中间，下列说法正确的是（）A. 这是电动机模型B. 导体棒ab向左运动，灵敏电流计指针摆动C. 磁铁竖直向下运动，灵敏电流计指针摆动D. 磁铁向右运动，灵敏电流计指针不摆动7.（2021·南县）下列四个图中，磁感线方向标注错误的是（）A. B.C. D.8.（2021·湘西）我国是世界上最早使用指南针的国家，东汉学者王充在《论衡》中记载到：“司南之杓，投之于地，其柢指南”。

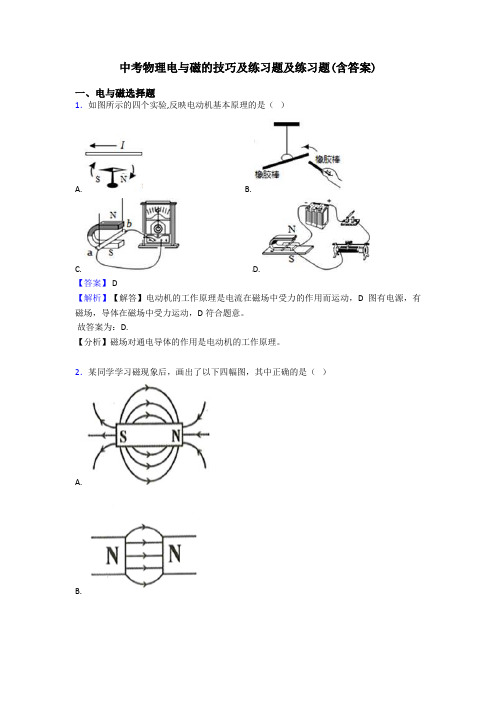

中考物理电与磁的技巧及练习题及练习题(含答案)一、电与磁选择题1．如图所示的四个实验,反映电动机基本原理的是（）A. B.C. D.【答案】 D【解析】【解答】电动机的工作原理是电流在磁场中受力的作用而运动，D图有电源，有磁场，导体在磁场中受力运动，D符合题意。
故答案为：D.【分析】磁场对通电导体的作用是电动机的工作原理。
2．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。
故答案为：C。
【分析】在磁体外部，磁感线的方向从N极指向S极.利用安培定则判断螺线管的磁极.3．以下关于电与磁四幅图片的描述正确的是（）A. 甲图：它是探究电磁感应现象的装置图B. 乙图：向左调节滑动变阻器的滑片，电磁铁吸引大头针的数目变少C. 丙图：将开关闭合，小磁针的N极向右转动D. 丁图：电磁继电器是利用电流的热效应来工作的【答案】C【解析】【解答】解：A、此题中有电源，是探究磁场对通电导体是否有力的作用的实验．故A错误．B、电磁铁中磁性强弱与电流的强弱、线圈匝数有关，即向左调节滑动变阻器的滑片，电阻变小，电流变大，故电磁铁吸引大头针的数目变多，故B错误；C、将开关闭合，据安培定则可知，螺线管右侧为N极，左侧为S极，根据同名磁极相互排斥，故小磁针的N极向右转动，故C正确；D、电磁继电器是利用电流的磁效应来工作的，故D错误；故选C．【分析】（1）闭合电路的一部分导体在磁场中切割磁感线运动，导体中有感应电流产生．（2）电磁铁的磁性强弱与电流大小和线圈的匝数有关．（3）据安培定则分析判断即可解决．（4）电磁继电器是利用电流的磁效应工作的．4．如图，表示导线中的电流方向垂直于纸面向里，⊙表示导线中的电流方向垂直于纸面向外，F是磁场对通电导线的作用力.下列哪个选项中，磁场对通电导线的作用力与图中F的方向相同（）A. B.C. D.【答案】 B【解析】【解答】A.线圈上电流方向向上，右手握住螺线管，四指指尖向上，大拇指指向左端，因此左端是N极，右端是S极，磁感线向左；导线中电流向里，左手手心向右，伸直的四指指尖向里，大拇指向上，因此导线受到向上的力，故A错误；B.与A中相比，就是导线中电流方向相反，因此导线受到力的方向也相反，即向下，故B 正确；C.与B中相比，就是线圈上电流方向相反，因此导线受力的方向相反，即向上，故C错误；D.电路中没有电源，电磁铁就没有磁场，因此导线不会受力，故D错误。
中考物理总复习《电与磁》专题训练-附答案学校:___________班级：___________姓名：___________考号：___________知识点梳理1.磁现象：（1）磁性：能够吸引铁、钴，镍等物质的性质。
（2）磁体：具有磁性的物体。
（3）磁极：磁体上磁性最强的部分，分别为南极和北极(S极和N极)。
（4）磁化：使原来没有磁性的物体获得磁性的过程。
2.磁极间的相互作用规律：同名磁极相互，异名磁极相互。
3.磁场：（1）磁场方向：在磁场中，磁针静止时极所指的方向。
（2）磁感线：可以形象、方便的描述磁场的曲线（注意：磁感线是假想出来的，不存在的）。
①方向：从磁体的极出发回到极；②图示：4.地磁场：（1）地球周围存在的磁场（信鸽、海龟等动物靠地磁场导航）。
（2）地磁北极在地理极附近，地磁南极在地理极附近。
（3）地磁两极与地理两极之间有小偏角，最早记述磁偏角的是我国宋代学者。
（4）图示：5.电生磁：（1）奥斯特实验：通电导线周围的周围存与电流方向有关的磁场，这种现象称为；磁场方向跟方向有关。
（2）螺线管：把导线绕在圆筒上；方向外部磁场与条形磁体的磁场相似。
（3）安倍定则（右手螺旋定则）：右手握住螺线管，四指指向螺线管中的电流方向，则拇指所指的那端就是螺线管的极。
（4）电磁铁：①有电流通过时有磁性，没有电流时失去磁性。
②电磁铁磁性的决定因素：电流的强弱、线圈的匝数、有无铁芯。
（5）电磁继电器：①定义：继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路通断的装置。
②工作原理（如下图）：当较低的电压加在接线柱D、E两端，较小的电流通过线圈时，电磁铁把衔铁吸下，使B、C两个接线柱所连的触点接通，较大的电流就可以通过B、C带动机器工作了。
6.电动机：（1）工作原理：通电导体在磁场中受力的作用运动。
（2）能量转化：电能转化为机械能。
7.磁生电：（1）法拉第实验：由于闭合电路中的一部分导体在磁场中做而产生电流的现象；简称电磁感应现象。
中考物理总复习《电与磁》专项练习题（附答案)1. 法拉第生活的时代，伏打电池昂贵、产生电流小，为了获得廉价的电力，他在10年的探索中，发现了电磁感应现象。
下列设备是利用电磁感应现象工作的是（）A. 手摇发电机B. 电磁炉C. 电风扇D. 动圈式扬声器2. 电动机已广泛应用到现代化生活了，如电动汽车、电动摩托车、电风扇，电动耕田机等，对其工作过程中能量转换表述正确的是（）A. 电能转化成机械能B. 机械能转化成电能C. 太阳能转换成机械能D. 内能转化成机械能3.（2022湖南常德）下图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（）A. 绿灯亮，红灯不亮B. 红灯亮，绿灯不亮C. 红灯和绿灯都亮D. 红灯和绿灯都不亮4.（2022永州）在螺线管附近放一小磁针，静止时小磁针位置如图所示。
闭合开关S时，小磁针发生旋转，关于通电螺线管的N极及小磁针旋转方向描述正确的是（）A．通电螺线管的左侧是N极，小磁针顺时针旋转B．通电螺线管的左侧是N极，小磁针逆时针旋转C．通电螺线管的右侧是N极，小磁针顺时针旋转D．通电螺线管的右侧是N极，小磁针逆时针旋转5.（2023株洲）某电动车电机工作的效率为95%，下列说法正确的是（）A. 机械能转化为电能的比例为95%B. 电能转化为机械能的比例为95%C. 内能转化为电能的比例为95%D. 电能转化为内能的比例为95%6.（2023常德）下面四幅图中，能反映发电机工作原理的是（）A. B. C. D.7．如图所示，一种环保型手电筒，筒内有一个能滑动的圆柱形磁铁，外圈套着一个线圈。
只要将手电筒沿图中箭头方向来回摇动，手电筒的小灯就能发光。
下列与此手电筒工作原理相同的是（）A．电动机B．电热水壶C．发电机D．扬声器8.（2022株洲）株洲时代大道两旁的路灯杆上装有风力发电机，下列装置能反映其基本原理的是（）A. B.C. D.9.（2022湖南岳阳）图甲是USB迷你电风扇，下列装置中与它的核心部件（电动机）原理相同的是（）A. 司南B. 电铃C. 麦克风D. 扬声器10.（2022株洲）为了提高工作效率，机场工作人员经常以电动平衡车（如图甲）代步。
中考物理总复习《电与磁》专项测试题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电和磁，下列说法正确的是（）A．法拉第用实验表明通电导体周围存在磁场B．磁感线是由铁屑组成的C．磁场中某一点的磁场方向是由放在这一点的小磁针的N 极决定的D．指南针之所以能指示南北方向，是因为地球周围存在着磁场2．如图所示，电磁铁左侧的C是条形磁铁，右侧的D是软铁棒，A、B是电源的两极．下列判断中正确的是（）A．若A为电源正极，则C被排斥，D被吸引B．若A为电源正极，则C、D都被吸引C．若B为电源正极，则C被吸引，D被排斥D．若B为电源正极，则C、D都被排斥3．如图是汽车尾气中CO排放量的检测电路，当CO浓度高于某一设定值时，电铃发声报警，图中气敏电阻R1阻值随CO浓度的增大而减小。
下列说法正确的是（）A．电铃应接在A和C之间B．当CO浓度升高，电磁铁磁性减弱C．适当提高电源电压U1，则该检测电路CO报警浓度低于设定值D．若不小心将R2的滑片向下移动少许，则该检测电路CO报警浓度低于设定值4．司南是我国古代的四大发明之一，“司南之杓，投之于地，其柢指南”，以下说法正确的是（）A．“柢”指的是司南长柄，自由静止时指的是地磁场的北极B．现在常用电磁铁，其铁芯选用的材料就是与司南的相同的天然磁矿石C．司南周围的磁场和磁感线，是确实存在的物质D．司南能够吸引铜、铁、镍等物质5．比亚迪新能源油电混合动力汽车，混动汽车搭载了传统的内燃机、高效的电动机、发电机和蓄电池组。
行驶过程中内燃机提供动力，同时可为蓄电池充电，也可以由蓄电池和电动机提供动力。
下列说法正确的是（）A．汽车高效的电动机的工作效率可以达到100%B．发电机的工作原理是利用电流能产生磁场C．蓄电池组充电时实现了化学能转化为电能D．电动机的工作原理是磁场对通电导体有力的作用6．如图甲所示是我国自行开发的中低速磁悬浮列车，如图乙所示是其工作原理示意图.关于磁悬浮列车下列说法正确的是（）A．该磁悬浮列车的原理是运用磁铁同名磁极相互排斥B．列车高速行驶时，车窗受到向内的压力差C．车厢线圈通电后电源上端是正极D．车厢满载乘客和空载时受到的磁力相等7．电源是能持续供电的装置．通常情况下，带有直流电源的家用电器是A．蒸汽电熨斗B．笔记本电脑C．环保电冰箱D．防近视台灯8．如图所示是动圈式话筒和扬声器的构造示意图。
第15讲电与磁【基础作业】1.“指南针”是我国古代四大发明之一,利用指南针能辨别方向,是因为指南针受到了的作用,它的南极指向地理的方。
2.如图所示,这是奥斯特曾经做过的实验。
图甲中,电路通电前小磁针静止时总是指向南北方向,是因为受到的作用;图乙中,接通电路后下方的小磁针发生了偏转,是因为产生了磁场,对小磁针产生力的作用。
3.图为“探究产生感应电流的条件”的实验装置,闭合开关后,左右移动蹄形磁体,(选填“会”或“不会”)产生感应电流。
利用这个原理可以制成(选填“发电机”或“电动机”)。
4.每年夏季,赣江都会涨水。
小明根据所学知识设计了如图所示的水位自动报警装置。
当水位上升到与金属片A接触时,控制电路接通,工作电路中的(选填“灯亮”或“铃响”),通电螺线管下端为(选填“N”或“S”)极。
5.(原创)图为一外形为球体的强磁铁。
为探究该磁铁的磁极分布,下列推测合理的是()A B C D6.用图示装置探究导体在磁场中运动时产生感应电流的条件,实验时蹄形磁体保持静止,导体棒ab处在竖直向下的磁场中。
下列操作中能使灵敏电流计的指针发生偏转的是()A.导体棒ab保持静止B.导体棒ab向左运动C.导体棒ab竖直向下运动D.导体棒ab竖直向上运动7.(原创)“福建号”航母配置了电磁弹射装置。
电磁弹射器的弹射车与舰载机前轮连接,并处于强磁场中,当弹射车内的导体通以强电流时,弹射车受到强大的推力带动舰载机快速运动。
下列四幅实验装置图中反映电磁弹射器工作原理的是()A. B.C. D.8.(多选)如图所示,这是研究电磁铁磁性强弱的实验,下列说法正确的是()A.该实验用到了控制变量的科学方法B.乙铁钉的上端是S极C.比较甲、乙吸引大头针的数量可知磁性强弱与电流大小有关D.滑动变阻器的滑片左移,电磁铁吸引大头针的数量增多【素养作业】9.如图甲所示,一根条形磁铁摔断成两段,取右边的一段靠近小磁针,若小磁针静止时的指向如图乙所示,则乙图中裂纹处的磁极是极。
电与磁总复习经典例题、习题（word）一、电与磁选择题1．如图所示的用电器中，利用电动机工作的是（）A. 电扇B. 电灯C. 电热水壶D. 电饭锅【答案】A【解析】【解答】解：A、电风扇核心部件是电动机，工作时主要把电能转化为机械能，是利用通电导体在磁场中受力运动制成的，故A正确；B、电灯工作时，主要把电能转化为内能，使灯丝温度升高达到白炽状态而发光，是利用电流的热效应工作的，故B错误；CD、电热水壶、电饭锅工作时，都把电能转化为内能，是利用电流的热效应工作的，故CD 错误．故选A．【分析】电动机是利用通电导体在磁场中受力运动制成的，在选项中找出反映这个原理的即可．2．下列四幅图中，解释不合理的是（）A. 甲图，说明电流的周围存在磁场B. 乙图，闭合开关后，小磁针N极将顺时针偏转C. 丙图，发电机应用了磁场对电流的作用D. 丁图，说明电流相同时，线圈匝数越多，电磁铁磁性越强【答案】C【解析】【解答】解：A、该实验是奥斯特实验：当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，选项A正确；B、闭合开关，通电螺线管中的电流方向由右侧流入，根据安培定则可知，螺线管的右端是N极，左端为S极，则小磁针N极将顺时针偏转，选项B正确；C、线圈在磁场中转动切割磁感线，从而产生感应电流，知识发电机的原理，选项C错误；D、由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同．在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，表明线圈匝数越多，磁性越强，选项D正确．故选：C．【分析】甲图：小磁针会发生偏转是受到了磁场的作用，而磁场是由电流产生的；乙图：根据右手螺旋定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；丙图：发电机应用了电磁感应原理；丁图：电磁铁的磁性强弱与线圈匝数多少有关：当电流相同时，线圈的匝数越多，电磁铁磁性越强．3．如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）A. B. C. D.【答案】B【解析】【解答】解：磁极间的磁感线是从N极指向S极，由图可知，ACD中的导体运动时都会切割磁感线，所以会产生感应电流；只有B没有切割磁感线，所以不会产生感应电流；故选B．【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．4．小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【答案】B【解析】【解答】据题目可知，小磁针左端是N极，右端是S极，所以电磁铁的左端，即a端为N即，右端为S极，据安培定则可知，电流从d端流出后进入电磁铁，D端是电源的正极，c端是负极，B符合题意。
中考物理总复习《电与磁》专项测试卷（附带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图是关于电和磁现象的四幅图，其中描述错误的是（）A．甲图：家用电热水壶的金属外壳要接地B．乙图：该装置与电动机的工作原理相同C．丙图：闭合开关S，小磁针将顺时针转动D．丁图：验电器的金属箔片张开，是因为同种电荷相互排斥2．如图所示是探究电与磁关系的部分实验装置，在线圈导线的自由端MN之间接入不同元件可以进行不同的探究，下列说法正确的是（）A．接入灵敏电流计，可探究电磁感应现象B．接入电源，探究的是电磁铁的工作原理C．接入电源，蹄型磁体相当于电路中的用电器D．接入发光二极管，使线圈左右运动，二极管能持续发光3．下列关于电与磁的说法，错误．．的是（）A．通过电流越大的线圈磁性一定越强B．任何磁体都有N、S两极C．导体中负电荷的定向移动会产生磁场D．发电机是利用电磁感应的原理工作的4．在一次物理实验中，王瑞同学连接了如图所示的电路，线圈阻值为R0，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法正确的是（）A．若电压表示数为零且只有一处故障，则一定是电磁铁线圈发生短路B．小磁针静止时，S极水平指向左C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器滑动片P向右端移动时，电磁铁磁性增强5．为实现节能和智能控制，空调内部用到了温度传感器（相当于热敏电阻）和电磁继电器，如图所示是启动与停止空调压缩机的电路示意图。
夏天，空调制冷时，房间温度降低，当房间温度低于设定温度时，工作电路就断开，停止制冷。
下列说法正确的是（）A．电磁继电器是利用电磁感应原理工作的B．空调制冷使房间温度降低时，热敏电阻的阻值变大C．空调制冷使房间温度降低时，电磁铁的磁性变强D．空调制冷使房间温度降低时，控制电路消耗的电功率变大6．物理学是认识世界、改变世界、服务人类的应用型学科。
