108020232单项选择题1、串级控制系统的主回路是一个（），因此对于设计中的主参数的选择，可以按照单回路控制系统的设计原则进行。
.随动控制系统 . 定值控制系统. 程序控制系统 .以上都不是2、比例调节的缺点是存在静态误差，因此也称为（）。
. 误差调节 . 动态调节. 有差调节.静态调节3、实验法建模时，为了获得被控对象的（），应加入激励信号使被控对象处于被激励的状态。
. 动态特性. 静态特性. 物理属性 .化学特性4、利用阶跃响应曲线法建立被控对象的数学模型，需求取被控对象输入与输出之间的（）。
.大小关系.最大值.最小值.传递函数5、比例积分调节规律中，积分调节可以消除（）。
.振荡.比例系数.调节时间.静态误差6、比例积分微分调节的缩写为（）。
.DCS.PID.PI.PD7、若调节对象的特性是线性的，应选择具有（）流量特性的调节阀。
.双曲线.抛物线.直线.等百分比8、为了减小调节阀（）的影响，一般采用阀门定位器克服阀杆摩擦力。
.流量.重量.间隙特性.尺寸9、弹性式压力表是利用各种弹性元件，在被测介质压力作用下产生弹性变形的原理来测量压力的，服从（）。
.法拉第电磁感应定律.胡克定律.质量守恒定律.惯性定律10、变送器一般由输入转换部分、放大器和（）组成。
.控制器.反馈部分.传感器.执行单元11、关于压力检测仪表的安装，下列叙述错误的是（）。
.压力检测仪表必须经检验合格后才能安装.压力检测仪表应水平安装.取压点应能如实反映被测压力的真实情况.压力检测仪表的连接处，应选择适当的材料作为密封垫圈12、串级控制系统是把两个调节器串接在一起，其中一个调节器的输出作为另一个调节器的（），共同稳定一个被控变量所组成的闭合回路。
.输入值.给定值.扰动量.以上都不是13、阶跃响应曲线法适用于处于（）的被控对象。
.C. 开环、非稳态.开环、稳态.闭环、稳态.闭环、非稳态14、调节器的调节规律是指调节器输出信号与输入信号之间随（）变化的规律。
第一章 概述1.1 过程控制系统由哪些基本单元构成？画出其基本框图。
控制器、执行机构、被控过程、检测与传动装置、报警，保护，连锁等部件1.2 按设定值的不同情况，自动控制系统有哪三类？ 定值控制系统、随机控制系统、程序控制系统1.3 简述控制系统的过渡过程单项品质指标，它们分别表征过程控制系统的什么性能？a.衰减比和衰减率：稳定性指标；b.最大动态偏差和超调量：动态准确性指标；c.余差：稳态准确性指标；d.调节时间和振荡频率：反应控制快速性指标。
第二章 过程控制系统建模方法习题2.10某水槽如图所示。
其中F 为槽的截面积，R1，R2和R3均为线性水阻，Q1为流入量，Q2和Q3为流出量。
要求：（1） 写出以水位H 为输出量，Q1为输入量的对象动态方程；（2） 写出对象的传递函数G(s)，并指出其增益K 和时间常数T 的数值。
（1）物料平衡方程为123d ()d HQ Q Q Ft-+= 增量关系式为 123d d H Q Q Q F t∆∆-∆-∆= 而22h Q R ∆∆=， 33hQ R ∆∆=， 代入增量关系式，则有23123()d d R R hh F Q t R R +∆∆+=∆ （2）两边拉氏变换有：23123()()()R R FsH s H s Q s R R ++=故传函为：232323123()()()11R R R R H s KG s R R Q s Ts F s R R +===+++ K=2323R R R R +, T=2323R R F R R +第三章 过程控制系统设计1. 有一蒸汽加热设备利用蒸汽将物料加热，并用搅拌器不停地搅拌物料，到物料达到所需温度后排出。
试问：（1） 影响物料出口温度的主要因素有哪些？（2） 如果要设计一温度控制系统，你认为被控变量与操纵变量应选谁？为什么？（3） 如果物料在温度过低时会凝结，据此情况应如何选择控制阀的开、闭形式及控制器的正反作用？解：（1）物料进料量，搅拌器的搅拌速度，蒸汽流量（2）被控变量：物料出口温度。
生产与作业过程的控制在现代工业生产中起着重要的作用。
它是指通过采取一系列的管理和技术措施，对生产和作业过程进行监控和操控，以达到提高生产效率和产品质量的目标。
下面，本文将从几个方面介绍生产与作业过程的控制。
一、规划与设计阶段在生产与作业过程的控制中，最重要的是在规划与设计阶段进行充分的准备工作。
首先，要对产品进行合理的规划和设计，在产品设计中考虑生产和作业的要求，确保产品能够在生产过程中顺利进行。
其次，要确定生产和作业的流程和工艺，制定详细的生产和作业计划，包括生产线的布局、流程的安排、各个工序的工时和人员配置等。
这样可以确保生产过程的顺利进行，避免出现生产中断或质量问题。
二、设备和工具的选择与管理生产和作业过程的控制还需要对设备和工具进行选择和管理。
首先，要根据生产和作业的需求，选择适合的设备和工具。
设备的选择要考虑生产能力、质量要求和成本等因素，确保设备能够满足生产需求。
其次，要对设备和工具进行定期的维护和保养，保证其正常运转。
同时，还要对设备和工具进行有效的管理，包括对设备和工具的使用和保管进行监控，以防止损失和浪费。
三、原材料和产成品的管理在生产和作业过程的控制中，原材料和产成品的管理也是非常重要的。
首先，要建立合理的供应链管理体系，确保原材料的供应和库存的控制。
原材料的供应要及时、稳定和可靠，库存的控制要避免过多或过少的情况。
其次，要对原材料进行检验和评估，确保原材料的质量符合要求。
对于产成品，要建立完善的质量管理体系，对每个环节进行检查和测试，确保产品的质量符合标准。
四、人员的培训和管理生产和作业过程的控制还需要对人员进行培训和管理。
首先，要对员工进行相关技能和知识的培训，确保员工具备必要的技能和知识，能够胜任工作。
其次，要建立健全的奖惩制度，激励员工的积极性和创造力。
此外，还要对员工进行监督和管理，确保工作按照规定的流程和标准进行。
五、质量和效率的监控和改进生产和作业过程的控制需要不断监控和改进质量和效率。

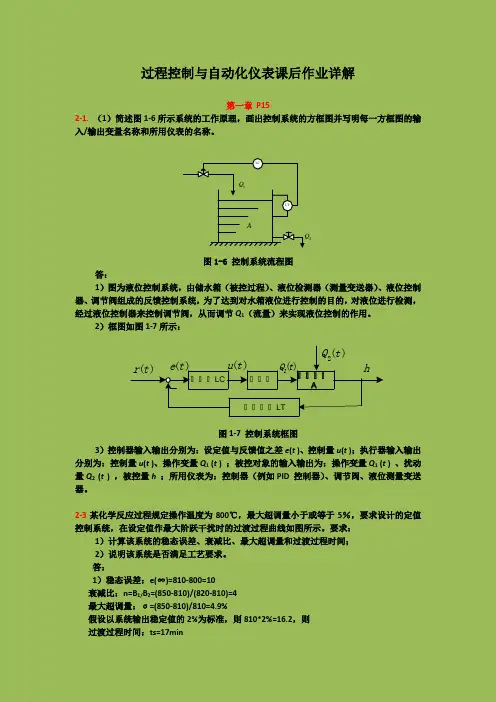

过程控制与自动化仪表课后作业详解第一章 P152-1. （1）简述图1-6所示系统的工作原理，画出控制系统的方框图并写明每一方框图的输入/输出变量名称和所用仪表的名称。
LTLC1Q 2Q A图1-6 控制系统流程图答：1）图为液位控制系统，由储水箱（被控过程）、液位检测器（测量变送器）、液位控制器、调节阀组成的反馈控制系统，为了达到对水箱液位进行控制的目的，对液位进行检测，经过液位控制器来控制调节阀，从而调节Q 1（流量）来实现液位控制的作用。
2）框图如图1-7所示：控控控LC控控控控控控控A控控控控LT_2()Q t ()1Q t ()r t ()e t ()u t h图1-7 控制系统框图3）控制器输入输出分别为：设定值与反馈值之差e (t )、控制量u (t )；执行器输入输出分别为：控制量u (t )、操作变量Q 1 (t ) ；被控对象的输入输出为：操作变量Q 1 (t ) 、扰动量Q 2 (t ) ，被控量h ；所用仪表为：控制器（例如PID 控制器）、调节阀、液位测量变送器。
2-3某化学反应过程规定操作温度为800℃，最大超调量小于或等于5％，要求设计的定值控制系统，在设定值作最大阶跃干扰时的过渡过程曲线如图所示。
要求：1）计算该系统的稳态误差、衰减比、最大超调量和过渡过程时间； 2）说明该系统是否满足工艺要求。
答：1）稳态误差：e(∞)=810-800=10衰减比：n=B 1/B 2=(850-810)/(820-810)=4 最大超调量：σ=(850-810)/810=4.9%假设以系统输出稳定值的2%为标准，则810*2%=16.2，则 过渡过程时间：ts=17min2）由于规定操作温度为800︒C ，而系统稳态值为810︒C 所以不满足工艺要求。
第二章P711-3 某台测温仪表测量的上下限为500℃~1000℃，它的最大绝对误差为±2℃，试确定该仪表的精度等级；答：根据题意可知：最大绝对误差为±2℃则精度等级%4.0%1005002±=⨯±=δ 所以仪表精度等级为0.4级1-4某台测温仪表测量的上下限为100℃~1000℃，工艺要求该仪表指示值的误差不得超过±2℃，应选精度等级为多少的仪表才能满足工艺要求？答：由题可得：%22.0%10010010002±=⨯-±=δ仪表精度等级至少0.2以上。
