过程控制技术课后作业答案详解

第一章思考题与习题1.1 下列系统中哪些属于开环控制，哪些属于闭环控制？①家用电冰箱②家用空调器③家用洗衣机④抽水马桶⑤普通车床⑥电饭煲⑦多速电风扇⑧高楼水箱⑨调光台灯开环控制：③家用洗衣机⑤普通车床⑦多速电风扇⑨调光台灯闭环控制：①家用电冰箱②家用空调器④抽水马桶⑥电饭煲⑧高楼水箱1.2 图1-14所示为一压力自动控制系统，试分析该系统中的被控对象、被控变量、操纵变量和扰动变量是什么？画出该系统的框图。

图1-14 压力自动控制系统图1-15 加热炉温度自动控制系统被控对象：容器P被控变量：罐内压力操纵变量：物料输入流量扰动变量：出口流量系统框图如下：1.3 图1-15所示是一加热炉温度自动控制系统，试分析该系统中的被控对象、被控变量、操纵变量和扰动变量是什么？画出该系统的框图。

被控对象：加热炉被控变量：炉内温度操纵变量：燃料流量扰动变量：进料量系统框图如下：1.4 按设定值的不同情况，过程控制系统分为哪几类？过程控制系统分为三类：定值控制系统、随动控制系统和程序控制系统。

1.5 什么是过程控制系统的过渡过程？有哪几种基本形式？过程控制系统从一个平衡状态过渡到另一个平衡状态的过程称为过程控制系统的过渡过程。

控制系统过渡过程有五种基本形式：发散振荡、单调发散、等幅振荡、衰减振荡和单调衰减。

1.6 某换热器的温度控制系统在单位阶跃干扰作用下的过渡过程曲线如图1-16所示。

试分别求出最大偏差、余差、衰减比、振荡周期和调整时间（设定值为200℃）。

图1-16 题1.6图最大偏差：30℃余差：5℃衰减比：5：1振荡周期：15min调整时间：22min第二章思考题与习题2.1 求取图2-55所示电路的传递函数，图中物理量角标i代表输入，o代表输出。

a）b）图2-55 习题2.1图a）（由分压公式求取）上式中，，。

b）上式中，，2.2 惯性环节在什么条件下可近似为比例环节？又在什么条件下可近似为积分环节？惯性环节在T很小的时候可近似为比例环节；T很大的时候条可近似为积分环节。

第一章 概述1.1 过程控制系统由哪些基本单元构成？画出其基本框图。

控制器、执行机构、被控过程、检测与传动装置、报警，保护，连锁等部件1.2 按设定值的不同情况，自动控制系统有哪三类？ 定值控制系统、随机控制系统、程序控制系统1.3 简述控制系统的过渡过程单项品质指标，它们分别表征过程控制系统的什么性能？a.衰减比和衰减率：稳定性指标；b.最大动态偏差和超调量：动态准确性指标；c.余差：稳态准确性指标；d.调节时间和振荡频率：反应控制快速性指标。

第二章 过程控制系统建模方法习题2.10某水槽如图所示。

其中F 为槽的截面积，R1，R2和R3均为线性水阻，Q1为流入量，Q2和Q3为流出量。

要求：（1） 写出以水位H 为输出量，Q1为输入量的对象动态方程；（2） 写出对象的传递函数G(s)，并指出其增益K 和时间常数T 的数值。

（1）物料平衡方程为123d ()d HQ Q Q Ft-+= 增量关系式为 123d d H Q Q Q F t∆∆-∆-∆= 而22h Q R ∆∆=， 33hQ R ∆∆=， 代入增量关系式，则有23123()d d R R hh F Q t R R +∆∆+=∆ （2）两边拉氏变换有：23123()()()R R FsH s H s Q s R R ++=故传函为：232323123()()()11R R R R H s KG s R R Q s Ts F s R R +===+++ K=2323R R R R +, T=2323R R F R R +第三章 过程控制系统设计1. 有一蒸汽加热设备利用蒸汽将物料加热，并用搅拌器不停地搅拌物料，到物料达到所需温度后排出。

试问：（1） 影响物料出口温度的主要因素有哪些？（2） 如果要设计一温度控制系统，你认为被控变量与操纵变量应选谁？为什么？（3） 如果物料在温度过低时会凝结，据此情况应如何选择控制阀的开、闭形式及控制器的正反作用？解：（1）物料进料量，搅拌器的搅拌速度，蒸汽流量（2）被控变量：物料出口温度。

..WORD完美格式..第1章自动控制系统基本概念~~1-3 自动控制系统主要由哪些环节组成？解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。

~~ 1-5 题1-5图为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。

题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。

~~~~~ 1-7 在自动控制系统中，测量变送装置、控制器、执行器各起什么作用？解测量变送装置的功能是测量被控变量的大小并转化为一种特定的、统一的输出信号（如气压信号或电压、电流信号等）送往控制器；控制器接受测量变送器送来的信号，与工艺上需要保持的被控变量的设定值相比较得出偏差，并按某种运算规律算出结果，然后将此结果用特定信号（气压或电流）发送出去执行器即控制阀，它能自动地根据控制器送来的信号值来改变阀门的开启度，从而改变操纵变量的大小。

~~~1-8．试分别说明什么是被控对象、被控变量、给定值、操纵变量、操纵介质？解：被控对象（对象）——自动控制系统中，工艺参数需要控制的生产过程、生产设备或机器。

被控变量——被控对象内要求保持设定值的工艺参数。

控系统通常用该变量的名称来称呼，如温度控制系统，压力制系统等。

给定值（或设定值或期望值）——人们希望控制系统实现的目标，即被控变量的期望值。

它可以是恒定的，也可以是能按程序变化的。

操纵变量（调节变量）——对被控变量具有较强的直接影响且便于调节（操纵）的变量。

或实现控制作用的变量。

操纵介质(操纵剂)——用来实现控制作用的物料。

~~~1-11 题l-11图所示为一反应器温度控制系统示意图。

第一章思考题及习题1.1何谓控制通道?何谓干扰通道?它们的特性对控制系统质量有什么影响?答：所谓“通道”，就是某个参数影响另外一个参数的通路，这里所说的控制通道就是控制作用(一般的理解应当是控制器输出)U(s)对被控参数Y(s)的影响通路(一般的理解是控制作用通过执行器影响控制变量，然后控制变量通过被控对象再影响被控参数，即广义对象上的控制通道)。

同理，干扰通道就是干扰作用F(s)对被控参数Y(s)的影响通路。

干扰通道的特性对控制系统质量影响如下表所示。

控制通道的特性对控制系统质量影响如下表所示1.2如何选择控制变量?答：① 所选控制变量必须是可控的。

② 所选控制变量应是通道放大倍数比较大者，最好大于扰动通道的放大倍数。

③ 所选控制变量应使扰动通道时间常数越大越好，而控制通道时间常数应适当小一些为好，但不易过小。

④ 所选控制变量其通道纯滞后时间应越小越好。

⑤ 所选控制变量应尽量使干扰点远离被控变量而靠近控制阀。

⑥ 在选择控制变量时还需考虑到工艺的合理性。

一般来说，生产负荷直接关系到产品的产量，不宜经常变动，在不是十分必要的情况下，不宜选择生产负荷作为控制变量1.3控制器的比例度δ变化对控制系统的控制精度有何影响?对控制系统的动态质量有何影响?答：当G c(s)=K c时，即控制器为纯比例控制，则系统的余差与比例放大倍数成反比，也就是与比例度δ成正比，即比例度越大，余差也就越大。

K c增大、δ减小，控制精度提高(余差减小)，但是系统的稳定性下降。

1.4 4：1衰减曲线法整定控制器参数的要点是什么?答：衰减曲线法是在系统闭环情况下，将控制器积分时间T i放在最大，微分时间T d放在最小，比例度放于适当数值(一般为100%)，然后使δ由大往小逐渐改变，并在每改变一次δ值时，通过改变给定值给系统施加一个阶跃干扰，同时观察过渡过程变化情况。

如果衰减比大于4：1，δ应继续减小，当衰减比小于4：1时δ应增大，直至过渡过程呈现4：1衰减时为止。

（完整版）过程控制习题与答案第1章绪论思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制⽅案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的⼀种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪⼏部分组成？解答：过程控制系统：⼀般是指⼯业⽣产过程中⾃动控制系统的变量是温度、压⼒、流量、液位、成份等这样⼀些变量的系统。

组成：控制器，被控对象，执⾏机构，检测变送装置。

1-3简述被控对象、被控变量、操纵变量、扰动（⼲扰）量、设定（给定）值和偏差的含义？解答：被控对象⾃动控制系统中，⼯艺参数需要控制的⽣产过程、设备或机器等。

被控变量被控对象内要求保持设定数值的⼯艺参数。

操纵变量受控制器操纵的，⽤以克服扰动的影响，使被控变量保持设定值的物料量或能量。

扰动量除操纵变量外，作⽤于被控对象并引起被控变量变化的因素。

设定值被控变量的预定值。

偏差被控变量的设定值与实际值之差。

1-4按照设定值的不同形式, 过程控制系统可分为哪⼏类？解答：按照设定值的不同形式⼜可分为:1．定值控制系统定值控制系统是指设定值恒定不变的控制系统.定值控制系统的作⽤是克服扰动对被控变量的影响,使被控变量最终回到设定值或其附近.以后⽆特殊说明控制系统均指定值控制系统⽽⾔.2.随动控制系统随动控制系统的设定值是不断变化的.随动控制系统的作⽤是使被控变量能够尽快地,准确⽆误地跟踪设定值的变化⽽变化3.程序控制系统程序控制系统的设定值也是变化的，但它是⼀个已知的时间函数，即设定值按⼀定的时间程序变化。

1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？为什么说研究控制系统的动态⽐其静态更有意义？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

第一章 纸质作业答案一、调节阀的流量特性是指通过调节阀的流量和阀杆行程之间的关系。

调节阀的流量特性有线性型，等百分比型，快开型，抛物线型调节阀流量特性选择的目的主要是从非线性补偿的角度来考虑，利用调节阀的非线性来补偿广义对象中其它环节的非线性，从而使整个广义对象的特性近似为线性。

二、简单控制系统是由一个被控对象、一个测量元件及变送器、一个控制器和一个执行器所构成的单闭环控制系统，也成为单回路控制系统。

简单控制系统的典型方块图为三．按照已定的控制方案，确定使控制质量最好的控制器参数值。

经验凑试法、临界比例度法、衰减曲线法、响应曲线法 四、解：(1) 选择流出量o Q 为操纵变量，控制阀安装在流出管线上， 贮槽液位控制系统的控制流程图为(2) 被控对象：液体贮槽控制器执行器被控对象测量元件及变送器+－控制信号操纵变量被控变量测量值偏差扰动变量给定值被控变量：贮槽液位操纵变量：贮槽出口流量主要扰动变量：贮槽进口流量五、解：Q为操纵变量，控制阀安装在流入管线上，(1) 选择流入量i贮槽液位控制系统的控制流程图为为了防止液体溢出，在控制阀气源突然中断时，控制阀应处于关闭状态，所以应选用气开形式控制阀，为“+”作为方向。

Q增加时，被控变量液位是上升的，故对象为“+”作用方向。

由于操纵变量即流入量i控制阀和被控对象都是“+”作用方向，为使控制系统具有负反馈作用，控制器应选择反作用。

Q为操纵变量，控制阀安装在流出管线上，(2) 选择流出量o贮槽液位控制系统的控制流程图为为了防止液体溢出，在控制阀气源突然中断时，控制阀应处于全开状态，所以应选用气关形式控制阀，为“-”作为方向。

Q增加时，被控变量液位是下降的，故对象为“-”作用方向。

由于操纵变量即流出量o控制阀和被控对象都是“-”作用方向，为使控制系统具有负反馈作用，控制器应选择反作用。

六、（1）加入积分作用后，系统的稳定性变差，最大动态偏差增大、余差减小加入适当的微分作用后，系统的稳定性编号，最大动态偏差减小，余差不变。

过程控制与自动化仪表课后作业详解第一章P152-1. (1)简述图1-6所示系统的工作原理，画出控制系统的方框图并写明每一方框图的输入/输出变量名称和所用仪表的名称。

答：1)图为液位控制系统，由储水箱(被控过程X液位检测器(测量变送器)、液位控制器、调节阀组成的反馈控制系统，为了达到对水箱液位进行控制的目的，对液位进行检测，经过液位控制器来控制调节阀，从而调节Q 1 (流量)来实现液位控制的作用。

2)框图如图1-7所示：图1-7控制系统框图3)控制器输入输出分别为：设定值与反馈值之差e (t )、控制量u(t )；执行器输入输出分别为：控制量u(t)、操作变量Q 1(t)；被控对象的输入输出为：操作变量Q 1(t)、扰动量Q2 (t)，被控量h；所用仪表为：控制器(例如PID控制器)、调节阀、液位测量变送器。

2-3某化学反应过程规定操作温度为800℃，最大超调量小于或等于5%,要求设计的定值控制系统，在设定值作最大阶跃干扰时的过渡过程曲线如图所示。

要求：1)计算该系统的稳态误差、衰减比、最大超调量和过渡过程时间；2)说明该系统是否满足工艺要求。

答：1)稳态误差：e(8)=810-800=10衰减比：n=B1/B2=(850-810)/(820-810)=4最大超调量：。

=(850-810)/810=4.9%假设以系统输出稳定值的2%为标准，则810*2%=16.2,则过渡过程时间：ts=17min2）由于规定操作温度为800 °C,而系统稳态值为810 ℃所以不满足工艺要求。

第二章P711-3某台测温仪表测量的上下限为500℃~1000℃,它的最大绝对误差为±2℃,试确定该仪 表的精度等级；答：根据题意可知：最大绝对误差为±2℃ 则精度等级5 =±烹义100% = ±0.4% 所以仪表精度等级为0.4级1-4某台测温仪表测量的上下限为100℃~1000℃,工艺要求该仪表指示值的误差不得超过土 2℃,应选精度等级为多少的仪表才能满足工艺要求？答： 由题可得：5=± ——2—— x 100% = ±0.22%1000 -100仪表精度等级至少0.2以上。

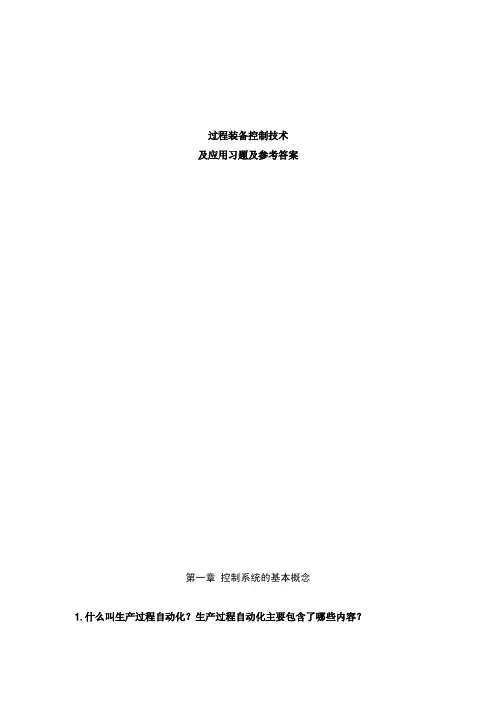

过程装备控制技术及应用习题及参考答案第一章控制系统的基本概念1.什么叫生产过程自动化？生产过程自动化主要包含了哪些内容？答：利用自动化装置来管理生产过程的方法称为生产过程自动化。

主要包含：①自动检测系统②信号联锁系统③自动操纵系统④自动控制系统。

2.自动控制系统主要由哪几个环节组成？自动控制系统常用的术语有哪些？答：一个自动控制系统主要有两大部分组成：一部分是起控制作用的全套自动控制装置，包括测量仪表，变送器，控制仪表以及执行器等；另一部分是自动控制装置控制下的生产设备，即被控对象。

自动控制系统常用的术语有：被控变量y——被控对象内要求保持设定数值的工艺参数，即需要控制的工艺参数，如锅炉汽包的水位，反应温度；给定值（或设定值）y s——对应于生产过程中被控变量的期望值；测量值y m——由检测原件得到的被控变量的实际值；操纵变量（或控制变量）m——受控于调节阀，用以克服干扰影响，具体实现控制作用的变量称为操纵变量，是调节阀的输出信号；干扰f——引起被控变量偏离给定值的，除操纵变量以外的各种因素；偏差信号（e）——被控变量的实际值与给定值之差，即e=y m-y s控制信号u——控制器将偏差按一定规律计算得到的量。

3.什么是自动控制系统的方框图？它与工艺流程图有什么不同？答：自动控制系统的方框图上是由传递方块、信号线（带有箭头的线段）、综合点、分支点构成的表示控制系统组成和作用的图形。

其中每一个分块代表系统中的一个组成部分，方块内填入表示其自身特性的数学表达式；方块间用带有箭头的线段表示相互间的关系及信号的流向。

采用方块图可直观地显示出系统中各组成部分以及它们之间的相互影响和信号的联系，以便对系统特性进行分析和研究。

而工艺流程图则是以形象的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表自控等的排列及连接，借以表达在一个化工生产中物料和能量的变化过程，即原料→成品全过程中物料和能量发生的变化及其流向。

过程控制工程第一章单回路控制系统何谓控制通道何谓干扰通道它们的特性对控制系统质量有什么影响控制通道——是指操纵变量与被控变量之间的信号联系；干扰通道——是指干扰作用与被控变量之间的信号联系;（1）控制通道特性对系统控制质量的影响：从K、T、τ三方面控制通道静态放大倍数越大,系统灵敏度越高,余差越小;但随着静态放大倍数的增大,系统的稳定性变差;控制通道时间常数越大,经过的容量数越多,系统的工作频率越低,控制越不及时,过渡过程时间越长,系统的质量越低,但也不是越小越好,太小会使系统的稳定性下降,因此应该适当小一些;控制通道纯滞后的存在不仅使系统控制不及时,使动态偏差增大,而且还还会使系统的稳定性降低;（2）干扰通道特性对系统控制质量的影响：从K、T、τ三方面干扰通道放大倍数越大,系统的余差也越大,即控制质量越差;干扰通道时间常数越大,阶数越高,或者说干扰进入系统的位置越远离被控变量测量点而靠近控制阀,干扰对被控变量的影响越小,系统的质量则越高;干扰通道有无纯滞后对质量无影响,不同的只是干扰对被控变量的影响向后推迟一个纯滞后时间τ0;如何选择操纵变量1考虑工艺的合理性和可实现性；2控制通道静态放大倍数大于干扰通道静态放大倍数；3控制通道时间常数应适当小一些为好,但不易过小,一般要求小于干扰通道时间常数;干扰动通道时间常数越大越好,阶数越高越好;4控制通道纯滞后越小越好;控制器的比例度δ变化对控制系统的控制精度有何影响对控制系统的动态质量有何影响比例度δ越小,系统灵敏度越高,余差越小;随着δ减小,系统的稳定性下降;图1-42为一蒸汽加热设备,利用蒸汽将物料加热到所需温度后排出;试问：①影响物料出口温度的主要因素有哪些②如果要设计一温度控制系统,你认为被控变量与操纵变量应选谁为什么③如果物料在温度过低时会凝结,应如何选择控制阀的开闭形式及控制器的正反作用答：①影响物料出口温度的因素主要有蒸汽的流量和温度、搅拌器的搅拌速度、物料的流量和入口温度;②被控变量应选择物料的出口温度,操纵变量应选择蒸汽流量;物料的出口温度是工艺要求的直接质量指标,测试技术成熟、成本低,应当选作被控变量;可选作操纵变量的因数有两个：蒸汽流量、物料流量;后者工艺不合理,因而只能选蒸汽流量作为操纵变量;③控制阀应选择气关阀,控制器选择正作用;图1-43为热交换器出口温度控制系统,要求确定在下面不同情况下控制阀的开闭形式及控制器的正反作用：①被加热物料在温度过高时会发生分解、自聚；②被加热物料在温度过低时会发生凝结；③如果操纵变量为冷却水流量,该地区最低温度在0℃以下,如何防止热交换器被冻坏;答：TC冷却水物料被冷却物料①控制阀选气关阀,选反作用控制器;②控制阀选气开阀,选正作用控制器;③控制阀选气关阀,选反作用控制器;单回路系统方块图如图1-44所示;试问当系统中某组成环节的参数发生变化时,系统质量会有何变化为什么1若T0增大； 2若τ0增大； 3若T f增大； 4若τf增大;答：1T0 增大,控制通道时间常数增大,会使系统的工作频率降低,控制质量变差；2τ0 增大,控制通道的纯滞后时间增大,会使系统控制不及时,动态偏差增大,过渡过程时间加长;3Tf 增大,超调量缩小1/Tf倍,有利于提高控制系统质量；4τf 增大对系统质量无影响,当有纯滞后时,干扰对被控变量的影响向后推迟了一个纯滞后时间τf ;第二章串级控制系统2．1 与单回路系统相比,串级控制系统有些什么特点1 串级系统由于副回路的存在, 使等效副对象时间常数减小,改善了对象的特性,使系统工作频率提高;2 串级控制系统有较强的抗干扰能力,特别是干扰作用于副环的情况下,系统的抗干扰能力会更强;3 串级系统具有一定的自适应能力;2．2 为什么说串级控制系统主控制器的正、反作用方式只取决于主对象放大倍数的符号,而与其他环节无关主环内包括有主控制器,副回路,主对象和主变送器.而副回路可视为一放大倍数为“1”的环节,主变送器放大倍数一般为正,所以主控制器的正反作用只取决于主对象放大倍数的符号;如果主对象放大倍数的符号为正,则主控制器为反作用,反之, 则主控制器为正作用;2．5 试说明为什么整个副环可视为一放大倍数为正的环节来看副回路所起的作用是使副变量根据主调节器输出进行控制,是一随动系统;因此整个副回路可视为一放大倍数为正的环节来看;2．6 试说明在整个串级控制系统中主、副控制器之一的正、反作用方式选错会造成怎样的危害当主、副控制器有一个正反作用方式选错时,就会造成系统的主回路或副回路按正反馈控制,当被控变量出现偏差时,系统不仅不向着消除偏差的方向校正,反而使被控变量远离给定值;2．7 图2-20所示的反应釜内进行的是化学放热反应,,而釜内温度过高会发生事故,因此采用夹套通冷却水来进行冷却,以带走反应过程中所产生的热量;由于工艺对该反应温度控制精度要求很高,单回路满足不了要求,需用串级控制;⑴当冷却水压力波动是主要干扰时,应怎样组成串级画出系统结构图;⑵当冷却水入口温度波动是主要干扰时,应怎样组成串级画出系统结构图;⑶对以上两种不同控制方案选择控制阀的气开、气关形式及主、副控制器的正、反作用方式;1选冷水流量为副变量,釜内温度为主变量组成串级系统.2夹套温度为副变量,釜内温度为主变量组成串级系统.2．8 图2-21为一管式炉原油出口温度与炉膛温度串级控制系统;要求：⑴选择阀的开闭形式⑵确定主、副控制器的正、反作用方式⑶在系统稳定的情况下,如果燃料压力突然升高,结合控制阀的开闭形式及控制器的正、反作用方式,分析串级系统的工作过程;1 气开阀2主控制器反作用,副控制器反作用;3如果燃料气的P1突然生高,副回路首先有一个“粗调”：P1↑→F1↑→T2↑→u2↓→ F1↓没有完全被副回路克服的部分干扰,通过主回路“细调”：T2↑→T1↑→u1↓→ F1↓→T2↓→T1↓2．9 某干燥器采用夹套加热和真空吸收并行的方式来干燥物料;干燥温度过高会使物料物性发生变化,这是不允许的,因此要求对干燥温度进行严格控制;夹套通入的是经列管式加热器加热的热水,而加热器采用的是饱和蒸汽,流程如图2-22所示;要求：⑴如果冷却水流量波动是主要干扰,应采用何种控制方案为什么⑵如果蒸汽压力波动是主要干扰,应采用何种控制方案为什么⑶如果冷却水流量和蒸汽压力都经常波动,应采用何种控制方案为什么1以热水温度为副变量,干燥器出口温度为主变量,蒸汽流量为操纵变量构成温度温度串级系统,冷水流量单独设计流量单回路系统理由：当被控变量为干燥器出口温度时,不宜选冷水流量做操纵变量,故单独设计流量单回路系统抑制冷水流量波动;以干燥器出口温度为被控量、蒸汽流量为操纵变量的控制系统中,控制通道太长,存在较大的时间常数和纯滞后,故选择换热器出口温度为副变量,构成串级系统,利用副回路减小等效时间常数;2 以热水温度为为副变量,干燥器的温度为主变量串级系统;理由：将蒸汽压力波动这一主要干扰包含在副回路中, 利用副回路的快速有效克服干扰作用抑制蒸汽压力波动对干燥器出口的温度的影响.3 采用与1相同方案;理由同1;第三章 比值控制系统比值与比值系数的含义有什么不同它们之间有什么关系答：①比值指工艺物料流量之比,即从流量与主流量之比：；比值系数指副、主流量变送器输出电流信号之比,即：二者之间的关系由下式决定：变送器输出与流量成线性关系时变送器输出与流量成平方关系时用除法器进行比值运算时,对输入信号的安排有什么要求为什么答：应使除法器输出小于1;除法器输出值既仪表比值系数,需要通过副流量调节器的内给定设置,大于1无法设定、等于1无法现场整定;什么是比值控制系统它有哪几种类型画出它们的结构原理图;答：比值控制系统就是实现副流量2F 与主流量1F 成一定比值关系,满足关系式：12F F K = 的控制系统;比值控制系统的类型：开环、单闭环、双闭环、变比值、串级－比值控制系统; 原理图见教材;用除法器组成比值系统与用乘法器组成比值系统有何不同之处答：① 系统结构不同,实现比值控制的设备不同;② 比值系数的设置方法不同,乘法方案通过在乘法器的一个输入端,输入一个外加电流信号I 0设置；除法方案通过副流量调节器的内给定设置;12F F K =min1min2I I I I K --='m ax 2m ax1F F K K ='2m ax 2m ax 1)(F F K K ='在用除法器构成的比值控制系统中,除法器的非线性对比值控制有什么影响 答：除法器环节的静态放大倍数与负荷成反比;为什么4：1整定方法不适用于比值控制系统的整定答：单闭环比值控制系统、双闭环的副流量回路、变比值回路均为随动控制系统,希望副流量跟随主流量变化,始终保持固定的配比关系;出现4：1振荡时,固定配比关系不能保证;当比值控制系统通过计算求得比值系数1K >' 时,能否仍用乘法器组成比值控制为什么能否改变一下系统结构,仍用乘法器构成比值控制答：当比值控制系统通过计算求得比值系数大于1时,不能用乘法器组成比值控制;因为当1K >'时,计算所得的乘法器的一个外加输入电流信号I 0大于20mA,超出乘法器的输入范围;不用改变系统结构,只要调整F 2max 保证K ＇〈1 即可;一比值控制系统用DDZ-III 型乘法器来进行比值运算乘法器输出416)4I )(4I (I 01+--=', 其中I 1与I 0分别为乘法器的两个输入信号,流量用孔板配差压变送器来测量,但没有加开方器,如图所示;已知h /kg 2000F ,h /kg 3600F max 2max 1==,要求：① 画出该比值控制系统方块图;② 如果要求1:2F :F 21=,应如何设置乘法器的设置值0I解：①方框图如下：0I1I 2F - 2I1F② 乘法器 控制器 调节阀测量变送器2测量变送器1 流量对象 21221max 2max 1213600()()0.8122000F K F F K K F =='==⨯=，由于流量用孔板配差压变送器，没加开方器，所以12I I =‘系统稳定时： 2111'1004444(4)(4)44,0.811616I I K I I I I I I K --==-----'=+⇒==‘’0164160.81416.96I K mA'=+=⨯+=某化学反应过程要求参与反应的A 、B 两物料保持5.2:4F :F B A =的比例,两物料的最大流量h m F h m F B A /290,/6253max 3max ==;通过观察发现A 、B 两物料流量因管线压力波动而经常变化;根据上述情况,要求：① 设计一个比较合适的比值控制系统;② 计算该比值系统的比值系数K ';③ 在该比值系统中,比值系数应设置于何处 设置值应该是多少假定采用DDZ-III 型仪表;④ 选择该比值控制系统控制阀的开闭形式及控制器的正、反作用;解：①系统设计如下：②81.1)29062545.2()F F K (K 22max B max A =⨯==' ③1K ≤',所以要将max B F 调大;所以 625.39062545.2KF F Amxa max B =⨯=≥取450max =B F 75.0)45062545.2()(22max max =⨯=='B A F F K K 比值系数K ＇通过I 0设置,mA K I 164160=+'=④选择A 阀为气开阀,主对象为正环节,测量变送为正环节,则主调节器为反作用;选取B 阀为气开阀,副对象为正环节,测量变送为正环节,则副调节器为反作用;在硝酸生产过程中有一氧化工序,其任务是将氨氧化成一氧化氮;为了提高氧化率,要求维持氨与氧的比例为2：1;该比值控制系统采用如图所示的结构形式;已知h /m 5000F ,h /m 12000F 3max 3max ==氧氨;试求比值系数K ’= 如果上述比值控制用DDZ-II 型仪表来实现,比值系数的设置0I 应该是多少解：12.150001200021F F K K max max≥=⨯=='氧氨 调整副流量的测量上限,使K ＜1’取8.0='K ,则7500max =氧F 即可;对于DDZ-II,mA K I 88.010100=⨯='=有一个比值控制系统如图所示;图中k 为一系数;若已知k=2,h /kg 1000F ,h /kg 300F max B max A ==,试求？K =' K=解：211='==K k I I A B 21)1000300K ()F F K(K 22max B max A ===' 36.2K =⇒一双闭环比值控制系统如图所示;其比值用DDZ-III 型乘法器来实现;已知h /kg 4000F ,h /kg 7000F max 2max 1==;要求：① 画出该系统方块图;② 若已知mA 18I 0=求该比值系统的比值K= 比值系数？K =' ③ 待该比值系统稳定时,测m A 10I 1=,试计算此时2I =解：①②12I I =‘系统稳定时： 2111'1004444(4)(4)44,1616I I K I I I I I I K --==-----'=+⇒=‘’③ 001max 2max 2max 1max 164, 18140.875160.8754000170002I K I mA K F K K F F K K F '=+='⇒=='=⨯'===212144(4)40.875(104)49.25I K I I K I mA -'=-'=-+=⨯-+=。

过程装备控制技术课后习题及参考答案第一章控制系统的基本概念1.什么叫生产过程自动化？生产过程自动化主要包含了哪些内容？答：利用自动化装置来管理生产过程的方法称为生产过程自动化。

主要包含：①自动检测系统②信号联锁系统③自动操纵系统④自动控制系统。

2.自动控制系统主要由哪几个环节组成？自动控制系统常用的术语有哪些？答：自动控制系统主要有被控对象,测量元件和变送器，调节器，执行器等环节组成。

自动控制系统常用的术语有：被控变量y；给定值y s；测量值y m；操纵变量m；干扰f；偏差信号（e）；控制信号u3.什么是自动控制系统的方框图？它与工艺流程图有什么不同？答：自动控制系统的方框图上是由传递方块、信号线（带有箭头的线段）、综合点、分支点构成的表示控制系统组成和作用的图形。

其中每一个分块代表系统中的一个组成部分，方块内填入表示其自身特性的数学表达式；方块间用带有箭头的线段表示相互间的关系及信号的流向。

采用方块图可直观地显示出系统中各组成部分以及它们之间的相互影响和信号的联系，以便对系统特性进行分析和研究。

而工艺流程图则是以形象的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表自控等的排列及连接，借以表达在一个化工生产中物料和能量的变化过程，即原料→成品全过程中物料和能量发生的变化及其流向。

4.在自动控制系统中，什么是干扰作用？什么是控制作用？两者有什么关系？答：干扰作用是指除操纵变量以外的各种因素引起被控变量偏离给定值的作用；控制作用是通过对被控变量的测量得到测量值，使其与给定值比较，得出偏差信号。

这个信号按一定规律计算出控制信号来改变操纵变变量克服干扰作用。

两者关系是控制作用的一部分职能就是减小或消除干扰对被控变量的影响。

5.什么是闭环控制？什么是开环控制？定值控制系统为什么必须是一个闭环负反馈系统？答：闭环控制是控制系统的输出信号的改变回返回影响操纵变量的控制方式。

开环控制是控制系统的输出信号不会影响操纵变量的控制方式。

1. 过程装备的三項基本要求过程装备的三項基本娈求：安全性济忡和稳定忱.А.安全性:指格个生产过程中确保人身和a备的安全B.经济性:指在生产问忭侦识和数W 产品所消耗的能姑和哚材敊圾少.也就足耍求生产成本低而效率尚C. f3 记性:衔系统应兵有抵抗外瑯于扰.保持生产过程长期稔记运行的能力.2. 过程装备控制的主要参数：温沒、压力、流说、液位（或物位）、成分和物性筠.3. 流程工业四大参数：涡度、压力、流说、液位（成物位〉4. 控制系统的组成控制系统的组成:＜1）被挖对象（2〉湖攮元件和变送雅⑶调节器（4＞执行器5. 控制系统各参最及其作用：1.被控戈祕y指滞逛控刺的工艺参数，它足被控对象的输出倍号2.给定值（或没定值〉ys对应子生产过柺屮被拧变钻的期盟值3. 測量佰ym由检测元件得到的披控变世的实际值4.棟纵变ft （或控制变量＞m受控于调节阀，用以兑服干扰影响，其休实现控«作用的变诏称力俠纵变尕，它足调节阀的输出倍亏5.千扰（或外界扰动）f引起被校变KfW离给定值的.除操纵变ffl以外的各种因H6.偏袪估号e在理论上应该足被挖变从的实际值与给定伍之差7.校制估兮u控利器将馅趋按一定规怵计笄捋詞的51.б.控制系统的分类（1＞控咧系统的分类：按洽定伧a定馅控削系统：陆动挖釗系统：稈序控制系统＜2＞b c按输出佶号的影响a ffl坏控利：b开坏挖钊（3）按系统克吸乎忧的方式a反馈控制系统：b前馈控制系统：c前馏反馈控制系统7. 控制系统过度过枵定义：从被控对袋受到干抗作用使被控交:W偏离给定值时起，调节難开始发挥作用，使戏打e到给定值附近范围内.然而这•回复并不足瞬间完成的.而是荽经历-•个过程.这个过程就足控制系统的过渡过程.8. 阶跃+扰下过波过程的基木形式及其使用特点（1〉发收振谋过程：这足一祌不炫定的阶跃干扰卞过渡过柙的棋本形式及其使用特贞：过渡过相.w此要尽w 迢免（2）苕哝报荡过稅：被挖变狃在某敉定值附近振保.而报荡w度但定不变. 这意味矜系统在受到阶跃干扰作用后，就不能再稳定下來.一般不采用（3）Hit 振荡过稈：被控变噪在挖5ir馅附近上下波动，经过两三个岡期就祛定下來，这足一种稳记的过渡过稃（4＞非抿荡的过渡过e: S—个稔记的过渡过稃.但与衮减抿荡扣比.其0SL鈎肀衡状态的速度攸.时间长.-•般不采用.9. 评价控制系统的性能指标（丨）以阶跃响应曲线形式农示的妩讯指标：A.Ai大侬茬A （或评价拽科系统的蚀陡拒标：超调峡0 ＞ B.袞减比nC.过渡时间ts D.氽差eE.振荡岡期T ＜2＞偏浚积分性能衔标：A.平方误差积分指标（ISE） B. 时1川染T方误差积分指标＜ITSE） C.绝对误差积分指标（IAIi）梁绝对误差积分指杨（ITAE）10. 被控对象特性的定义被控对象特性的定义：我足当被授对泶的输入变14发生变化时.其输出变讯随时问的变化规诈（包拈变化的大小.速度等）。

1-1 过程控制有‎哪些主要特‎点？为什么说过‎程控制多属‎慢过程参数‎控制？1．控制对象复‎杂、控制要求多‎样2. 控制方案丰‎富3．控制多属慢‎过程参数控‎制4．定值控制是‎过程控制的‎一种主要控‎制形式5．过程控制系‎统由规范化‎的过程检测‎控制仪表组‎成1-2 什么是过程‎控制系统？典型过程控‎制系统由哪‎几部分组成‎？过程控制系‎统：一般是指工‎业生产过程‎中自动控制‎系统的变量‎是温度、压力、流量、液位、成份等这样‎一些变量的‎系统。

组成：参照图1-1。

1-4 说明过程控‎制系统的分‎类方法，通常过程控‎制系统可分‎为哪几类？解答：分类方法说‎明：按所控制的‎参数来分，有温度控制‎系统、压力控制系‎统、流量控制系‎统等；按控制系统‎所处理的信‎号方式来分‎，有模拟控制‎系统与数字‎控制系统；按控制器类‎型来分，有常规仪表‎控制系统与‎计算机控制‎系统；按控制系统‎的结构和所‎完成的功能‎来分，有串级控制‎系统、均匀控制系‎统、自适应控制‎系统等；按其动作规‎律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID）控制系统等‎；按控制系统‎组成回路的‎情况来分，有单回路与‎多回路控制‎系统、开环与闭环‎控制系统；按被控参数‎的数量可分‎为单变量和‎多变量控制‎系统等。

通常分类：1．按设定值的‎形式不同划‎分：（1）定值控制系‎统（2）随动控制系‎统（3）程序控制系‎统2．按系统的结‎构特点分类‎：（1）反馈控制系‎统（2）前馈控制系‎统（3）前馈—反馈复合控‎制系统1-5 什么是定值‎控制系统?在定值控制‎系统中设定‎值是恒定不‎变的，引起系统被‎控参数变化‎的就是扰动‎信号。

1-8 评价控制系‎统动态性能‎的常用单项‎指标有哪些‎？各自的定义‎是什么？解答：单项性能指‎标主要有：衰减比、超调量与最‎大动态偏差‎、静差、调节时间、振荡频率、上升时间和‎峰值时间等‎。

衰减比：等于两个相‎邻的同向波‎峰值之比n ‎；过渡过程的‎最大动态偏‎差：对于定值控‎制系统，是指被控参‎数偏离设定‎值的最大值‎A ；超调量：第一个波峰‎值与最终稳‎1y 态值y （∞）之比的百分‎数σ；1100%()y y σ=⨯∞ 残余偏差C ‎： 过渡过程结‎束后，被控参数所‎达到的新稳‎态值y （∞）与设定值之‎间的偏差C ‎称为残余偏‎差，简称残差；调节时间：从过渡过程‎开始到过渡‎过程结束所‎需的时间；振荡频率：过渡过程中‎相邻两同向‎波峰（或波谷）之间的时间‎间隔叫振荡‎周期或工作‎周期，其倒数称为‎振荡频率；峰值时间：过渡过程开‎始至被控参‎数到达第一‎个波峰所需‎要的时间。

1. 什么是对象特性？为什么研究对象特性?对象的输入变量和输出变量之间的定量关系；它使人们能更深刻的认识自动控制的本质，从而能采取有效措施提高控制质量。

2. 何为对象的数学模型？静态数学模型与动态数学模型有哪些区别？在输入（控制输入与扰动输入）作用下，其状态和输出（被控参数）变化的数学表达式；前者是在输入变量与输出变量达到平衡状态时建立的数学表达式，后者是在输出变量和状态变量在输入变量影响下建立的数学表达式。

3. 建立对象的数学模型有什么重要意义？1 设计过程控制系统及整定控制参数；2 指导生产工艺及其设备的设计与操作；3 对被控过程进行仿真研究；4 培训运行操作人员；5 工业过程的故障检测与诊断。

4.建立数学模型的方法：机理建模和实验建模5.为什么不同的过程特性与工艺要求需设计不同的控制方案？怎样理解被控过程特性是过程控制系统设计的基础？过程控制系统的过程设计正确与否，直接影响到系统能否正常投入运行，因此要求过程控制设计人员必须根据生产过程的特点，工艺特性和生产操作的规律，正确运用控制理论，设计一个正确合理的控制方案；过程控制系统的设计首先要根据工艺要求和控制目标确定系统变量，进一步根据被控过程特性用恰当的数学关系式，即所谓的数学模型来描述被控过程的变量之间的关系，只有掌握了被控过程的数学模型才能深入的分析过程的特性和选择正确的控制方案。

6.什么叫单回路系统？控制方案设计包括哪些内容？怎样理解方案设计是系统设计的核心？只有一个闭环回路的简单控制系统叫单回路控制系统；过程控制系统设计包括系统的方案设计，工程设计，工程安装和仪表调校，调节器参数整定四个主要内容；控制方案是系统设计得核心，若控制方案不正确，则无论如何选用何种先进的过程控制仪表或计算机系统，无论其安装如何细心，都不可能是系统在工业生产过程中发挥良好的控制作用，甚至系统不能运行。

7.什么是直接参数与间接参数？他们有何关系?选择被控参数应遵循哪些基本原则？直接参数，直接反应生产过程中产品质量和产量又以直接测量的参数间接参数，间接反映产品质量和产量又与直接参数有着单值函数关系，有足够大的测量灵敏度的参数间接参数必须与直接参数有单值函数关系被控参数的选择原则：1）直接参数法2）间接参数法3）被控变量必须具备足够的灵敏度和变化数值4）被控变量的选择必须考虑到工艺过程的合理性，经济性，以及国内外仪表生产的现状。

作 业第二章：2-6某水槽如题图2—1所示。

其中A 1为槽的截面积，R 1、R 2均为线性水阻，Q i 为流入量,Q 1和Q 2为流出量要求： (1）写出以水位h 1为输出量，Q i 为输入量的对象动态方程；（2）写出对象的传递函数G （s)并指出其增益K 和时间常数T 的数值。

解：1）平衡状态： 02010Q Q Q i+=2）当非平衡时： i i iQ Q Q ∆+=0;1011Q Q Q ∆+=；2022Q Q Q ∆+=质量守恒：211Q Q Q dthd A i ∆-∆-∆=∆对应每个阀门,线性水阻：11R h Q ∆=∆；22R h Q ∆=∆ 动态方程:i Q R hR h dt h d A ∆=∆+∆+∆2113） 传递函数：)()()11(211s Q s H R R SA i =++1)11(1)()()(211+=++==Ts KR R S A s Q s H s G i这里：21121212111111R R A T R R R R R R K +=+=+=；2—7建立三容体系统h 3与控制量u 之间的动态方程和传递数,见题图2-2。

解：如图为三个单链单容对像模型。

被控参考△h 3的动态方程： 3233Q Q dth d c ∆-∆=∆；22R h Q ∆=∆；33R hQ ∆=∆; 2122Q Q dth d c ∆-∆=∆;11R h Q ∆=∆ 111Q Q dth d c i ∆-∆=∆ u K Q i ∆=∆2Q11得多容体动态方程：uKR h dth d c R c R c R dt h d c c R R c c R R c c R R dt h d c c c R R R ∆=∆+∆+++∆+++∆333332211232313132322121333321321)()(传递函数：322133)()()(a s a s a s Ks U s H s G +++==;这里：32132133213213321321332211232132131313232212111;c c c R R R kR K c c c R R R a c c c R R R c R c R c R a c c c R R R c c R R c c R R c c R R a ==++=++=2-8已知题图2-3中气罐的容积为V,入口处气体压力，P 1和气罐 内气体温度T 均为常数.假设罐内气体密度在压力变化不大的情况下,可视为常数，并等于入口处气体的密度；R 1在进气量Q 1变化不大时可近似看作线性气阻。
