厨房卫生间通风道安装技术交底

一、工程概况厨房间烟道安装，厨房间烟道(AC-2-8，250×300×2880)。

每层共8户，每户装一只；共计264只。

二、施工准备1、材料及工具（1）成品烟道进场，进入施工现场的烟道必须较光滑，边角楞应齐全，无残缺,无裂缝。

烟道每节2.88米，应方正。

几何尺寸误差应在2mm内。

（2）工具：5米钢卷尺、吊线坠、线绳、小推车、螺丝刀、锤子。

2、作业条件（1）检查顶板烟风道预留洞位置有无偏差，若有偏差，需提前对结构预留洞口进行剔凿处理。

（2）检查通风管道的外观质量，内外表面不应有裸露纤维，塌陷等现象，内表面应光滑平整，主支隔板不应有破损现象。

管道表面不允许有贯通性裂纹。

三、工艺流程洞口处理→安装首根烟风道→烟风道顶部结构卸荷→安装上部烟风道→烟风道接口处吊模、灌浆→检查与验收。

四、烟风道施工1、原洞口结构的处理：在结构施工时，检查顶板烟风道预留洞位置有无偏差，若有偏差，需提前对结构预留洞口进行剔凿处理。

注意：洞口上口封板需安装一层，处理一层，不得一次处理太多，若覆盖不到位则带来安全隐患。

2、安装首根烟风道（1）本工程厨房间排风烟道（AC-2-8CB）。

首根风道安装前，对上下层结构板之间的垂直间距进行核查，首根烟风道上口标高要求与上层结构上口面标高平。

烟风道首层安装时，因底部为回填土，应安装烟道承托钢筋并将墙面承托墙垛1:2水泥砂浆找平。

（2）由于本工程选用的防火型烟风道规格较小，所以烟风道的竖起、安装采用直接用绳索于安装层顶板向上拉。

注意事项；对于烟道洞的洞口方向要求严格按照图纸中要求进行施工。

（3）烟风道吊装就位完毕，根据楼面烟风道位置线，将烟风道根部就位准确，利用线锤将烟风道的垂直度校正到位，上口用木楔固定牢固。

注意木楔固定烟风道时，不要楔得太紧，以免损坏烟风道，一次安装不得超过3节，3节上口必须加固锁口，焊接钢筋、水平力支撑高于烟道30mm砼抹水平口。

（4）烟道安装要求3节一设支撑，支撑用14-18钢筋现场制作，用作支撑的钢筋一端用电钻打孔植入墙体，植入墙体长度不小于5cm，一端支于楼面板上，支撑点剔凿2-3cm凹槽，支撑点钢筋超出洞口边缘8-10cm。

2.3.2施工前熟悉厂家提供的管道安装系统图，排气道的型号标记和楼层的层号一致（即按层号对号入座）。

2.3.3检查楼板排风道预留洞位置、尺寸大小，上下楼板预留洞是否垂直对中，由顶层洞口放线，采用吊线坠的方法直接到洞口做大面、小面的控制中心线，方可安装施工。

3.施工工艺3.1结构墙面、顶面、地面清理找平→放中心控制线→安装排气道→板缝处理→板面装修3.2在排气道相互垂直的两个侧面上，弹好中心线。

3.4安装方法：3.4.1排气道采用把安装的排气道送到上一层自上而下吊装，将排风道上端以绳绕管四周捆好，穿人上方预留洞口内，从上一层起吊，由四人从下面抬起，将排风道套入上方预留洞内，在底层通风道的上端面座聚合物砂浆，然后将通风道落下。

3.4.2将排气道上二个方向的中心线与楼板面上二个方向的中心线对好，用靠尺校正通风道的垂直位置，然后用木楔将排气道临时固定。

3.4.3排气道承托方法：在管根部留置∅14～∅18钢筋，支承在楼板基层上，钢筋搭于楼板长度≥50mm，遇混凝土墙位置采用植筋锚固，锚固深度≥50mm，具体见下图。

3.4.4做好管道端口密封及墙面断面，选用材料JP891水泥砂浆改性剂，细砂调制水泥砂浆配合比为1:2:0.25-0.5比例混合搅拌均匀成水泥砂浆即可。

3.4.5板缝处理：采用C20细石混凝土二次浇筑浇灌将板预留洞封满，具体方法见下图。

4.质量标准4.1保证项目：4.1.1厨房卫生间排烟道的各项技术标准必须满足有关标准所规定的要求检查方法：检查产品合格证4.1.2排烟道承托点埋件必须牢固。

连接方法必须满足有关标准规定的要求。

检查方法：检查埋设隐蔽记录4.2基本项目4.2.1节点构造、构件位置、连接锚固方法，应全部符合设计要求及有关标准所规定的要求。

检查方法：观察检查4.2.2 端面及排烟道隔板处应做好密封。

检查方法：观察检查。

4.3允许偏差项目：排烟道安装的允许偏差应符合下列规定排烟道安装允许偏差项次项目允许偏差检查方法3 用尺检查1 每层排气道中心线与楼板定位线误差2 每层排气道垂直偏差3 用2m托线板检查5.成品保护5.1施工中专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。

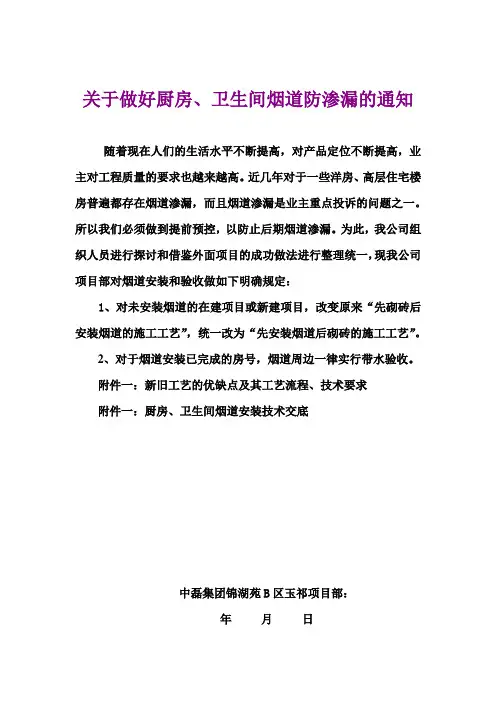

关于做好厨房、卫生间烟道防渗漏的通知随着现在人们的生活水平不断提高，对产品定位不断提高，业主对工程质量的要求也越来越高。

近几年对于一些洋房、高层住宅楼房普遍都存在烟道渗漏，而且烟道渗漏是业主重点投诉的问题之一。

所以我们必须做到提前预控，以防止后期烟道渗漏。

为此，我公司组织人员进行探讨和借鉴外面项目的成功做法进行整理统一，现我公司项目部对烟道安装和验收做如下明确规定：1、对未安装烟道的在建项目或新建项目，改变原来“先砌砖后安装烟道的施工工艺”，统一改为“先安装烟道后砌砖的施工工艺”。

2、对于烟道安装已完成的房号，烟道周边一律实行带水验收。

附件一：新旧工艺的优缺点及其工艺流程、技术要求附件一：厨房、卫生间烟道安装技术交底中磊集团锦湖苑B区玉祁项目部：年月日附件一新旧工艺的优缺点及其工艺流程、技术要求一、旧工艺的缺点：（先砌砖后安装烟道）1、由于先砌砖后安装烟道，烟道有两边紧贴墙体或空隙太小，根本无法进行烟道周边封堵，是导致渗漏的主要原因。

2、由于先砌砖后安装的工艺，整幢楼都是从下往上砌完砖后，再从下到上安装烟道，待全部安装好后，才开始封堵烟道周边预留洞，导致层层烟道都要承受来自上面多层烟道所传来的自重，下一层烟道一旦受到破坏，那么上部就会整体失稳，造成倒塌。

二、新工艺的优点：（先安装烟道后砌砖）1、由于先安装烟道后砌砖，那么就不会出现旧工艺（先砌砖后安装）烟道两侧紧贴墙体或空隙太小而无法封堵的现象，就可以彻底解决烟道渗漏的主要原因。

2、每层烟道安装完后，及时封堵烟道预留洞，那么来自上部的力就会有效传到楼板上，就不用担心失稳或过重而倒塌现象。

三、技术要点：1、烟道预留洞每边需封堵的宽度不少于 2.5CM。

预留洞封堵的材料、工艺与排水立管洞口封堵一样。

2、每一节烟道顶部要比上一层楼板面低2CM，便于保证上、下两节烟道在楼板面上接驳口的密封性；首层需做反坎200MM高。

3、根据高层烟道安装规范要求：每隔3层需设置卸载措施。

厨房设备安装技术交底
在厨房设备的安装阶段，为保证设备安全和操作顺畅，需要技术人员进行交底操作。

以下是具体的交底步骤：
1. 安装说明书核对
在进行安装之前，需要确认所安装设备的品牌、型号、数量以及其对应的安装说明书。

核对安装说明书是确保设备安装成功的关键。

2. 现场勘测
根据厨房工程的设计图，安装人员应该进行现场勘测，确认连接线路，检查设备的安装位置和尺寸是否符合标准、是否满足使用要求。

3. 安装设备
在确认现场勘测信息无误后，安装人员按照安装说明书要求进行设备的安装和调配。

安装完成后，需要测试是否可以正常启动，检查设备各个功能是否正常。

4. 操作培训
在设备安装和测试完成后，安装人员应向使用人员进行设备操作和维护的培训。

使用人员应掌握设备的使用方法、注意事项和日常维护保养等知识。

5. 安全交底
最后进行安全交底，提示使用人员设备使用时需要注意的安全事项和应急措施。

必要时，可以对安全隐患进行演示和讲解，让使用人员了解设备的安全性能和使用规范。

以上是厨房设备安装技术交底的基本步骤。

只有在技术人员仔细按照安装说明书和标准进行设备安装、调试和培训后，使用人员才能正常、安全地使用设备。

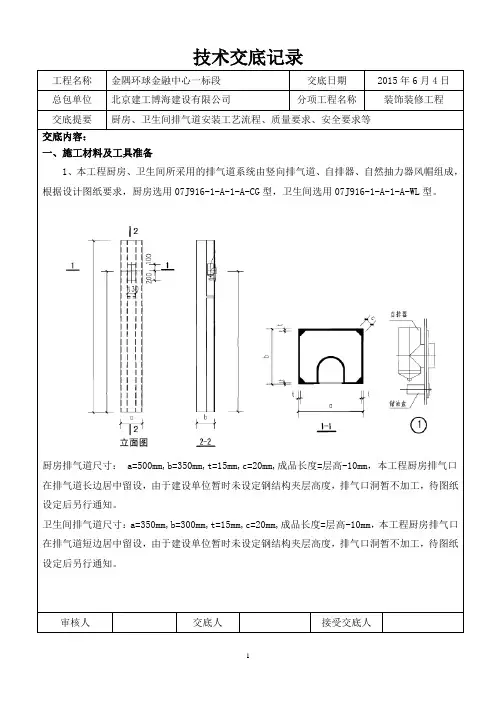

编号：C010209-028工程名称金河湾商住小区交底部位厨卫间排气道施工单位南通盛强建设工程有限公司交底时间交底内容：1、作业条件1.1机具准备撬棍、吊钩、吊索具、卡环等工具。

1.2材料准备1.2.1住宅厨房、卫生间排风道选用图集为16J916-1。

1.2.2排风道进风口下方应标明产品标志、生产厂家及生产日期，标明表示气流方向的箭头“↑”朝上。

1.2.3通风道进场后应检查产品的型号、规格数量、层号、箭头方向，并应对在运输过程中造成缺陷的产品及工地现场造成缺陷进行及时修补，不符合要求的产品不得使用。

1#楼：厨房排气道：1-9层洞口为400×400（排气道350×350），10-17层洞口为450×450（排气道400×400）；卫生间排气道：1-11层洞口为300×300（排气道250×250），12-17层洞口为350×350（排气道300×300）。

2#楼：厨房排气道：1-9层洞口为400×400，10-18层洞口为450×450，19-21层洞口为500×500；卫生间排气道：1-11层洞口为300×300，12-21层洞口为350×350。

3#楼：厨房排气道：1-9层洞口为400×400，10-18层洞口为450×450，19-24层洞口为500×500；卫生间排气道：1-11层洞口为300×300，12-22层洞口为350×350，23-24层洞口为400×400。

共3页，第1页交底人接受交底人质量检查员编号：C010209-028工程名称金河湾商住小区交底部位厨卫间排气道施工单位南通盛强建设工程有限公司交底时间交底内容：1.3作业准备1.3.1由顶层洞口放线，采用吊线锤的方法直到底层洞口做大面、小面的控制中心线，检查楼板排风道预留洞位置、尺寸大小，上下楼板预留洞是否垂直对中。

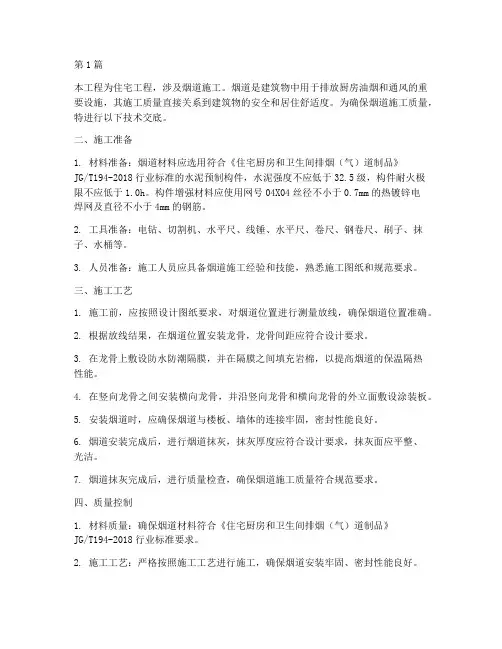

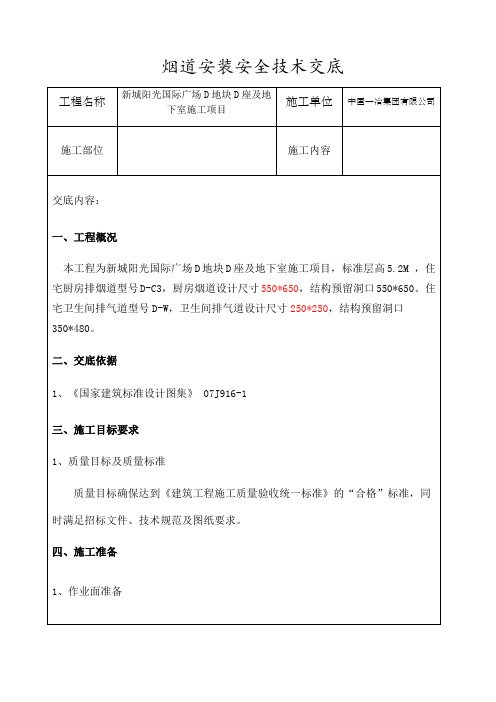

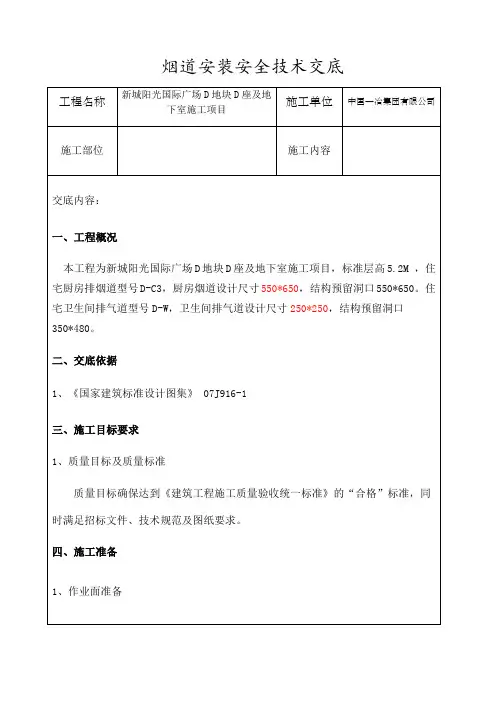

第1篇本工程为住宅工程，涉及烟道施工。

烟道是建筑物中用于排放厨房油烟和通风的重要设施，其施工质量直接关系到建筑物的安全和居住舒适度。

为确保烟道施工质量，特进行以下技术交底。

二、施工准备1. 材料准备：烟道材料应选用符合《住宅厨房和卫生间排烟（气）道制品》JG/T194-2018行业标准的水泥预制构件，水泥强度不应低于32.5级，构件耐火极限不应低于1.0h。

构件增强材料应使用网号04X04丝径不小于0.7mm的热镀锌电焊网及直径不小于4mm的钢筋。

2. 工具准备：电钻、切割机、水平尺、线锤、水平尺、卷尺、钢卷尺、刷子、抹子、水桶等。

3. 人员准备：施工人员应具备烟道施工经验和技能，熟悉施工图纸和规范要求。

三、施工工艺1. 施工前，应按照设计图纸要求，对烟道位置进行测量放线，确保烟道位置准确。

2. 根据放线结果，在烟道位置安装龙骨，龙骨间距应符合设计要求。

3. 在龙骨上敷设防水防潮隔膜，并在隔膜之间填充岩棉，以提高烟道的保温隔热性能。

4. 在竖向龙骨之间安装横向龙骨，并沿竖向龙骨和横向龙骨的外立面敷设涂装板。

5. 安装烟道时，应确保烟道与楼板、墙体的连接牢固，密封性能良好。

6. 烟道安装完成后，进行烟道抹灰，抹灰厚度应符合设计要求，抹灰面应平整、光洁。

7. 烟道抹灰完成后，进行质量检查，确保烟道施工质量符合规范要求。

四、质量控制1. 材料质量：确保烟道材料符合《住宅厨房和卫生间排烟（气）道制品》JG/T194-2018行业标准要求。

2. 施工工艺：严格按照施工工艺进行施工，确保烟道安装牢固、密封性能良好。

3. 质量检查：施工过程中，应进行全过程质量检查，发现问题及时整改。

4. 工程验收：施工完成后，应进行工程验收，确保烟道施工质量符合规范要求。

五、安全措施1. 施工人员应穿戴好个人防护用品，如安全帽、工作服、手套等。

2. 施工现场应设置安全警示标志，确保施工安全。

3. 施工过程中，应严格遵守操作规程，防止安全事故发生。

厨房、卫生间通风道安装技术交底随着现代人们生活水平的不断提高，对家居环境的要求也越来越高。

除了买房要求采光好外，还有一个很重要的问题就是通风。

特别是在厨房和卫生间这两个家庭最易产生难闻气味的地方，通风问题必须要引起足够的重视。

因此，本文将介绍厨房、卫生间通风道的安装技术，帮助大家更好地解决通风问题。

厨房通风道安装技术安装位置厨房通风口的位置以厨房炉灶为中心，安装新风口与排风口的距离应该保持一定的距离，并且两个通风口的位置要错位安装，这样可以避免新风口与排风口产生短路。

在一般情况下，新风口应该安装在人高1.5~1.8m的地方，排风口应该安装在地面到顶端的位置上。

尺寸标准根据国家标准规定，厨房排风（或新风）口的面积应该是炉子的2倍以上，并且面积不能小于1.2平方米。

这个标准对于一般家庭的厨房而言已经足够，如果超出这个面积需要再次咨询专业人士。

安装方法1.安装新风口：在厨房新风口安装前，要去掉炉子、柜子等遮挡物，然后确定好新风口的位置和面积。

切记不可将新风口安装在易受油烟污染区域，否则影响新风效果。

之后，将新风口固定在安装洞上，并用灰浆将其牢固地封住。

2.安装排风口：在厨房排风口安装前，也需要去掉炉子、柜子等遮挡物，然后确定好排风口的位置和面积。

切记不可将排风口安装在易受油烟污染区域外面，否则排风不及时。

之后，将排风口安装在排气管的末端，这样可以避免漏风，同时，选用好的排气管材料也是很重要的。

卫生间通风道安装技术安装位置在卫生间通风口的设置上，主要是墙上和吊顶上通风孔建议使用墙上开孔。

在安装的时候，也一定要注意干净卫生间的清洁管理，如检查通风口、孔、散气管是否沾染污物，若无必要的处理，可先用湿布擦拭。

确实有较顽固的油污，可用干净布蘸取清洁剂或酒精擦拭。

在设立卫生间内窗户通风器时，应设置开度适当的小板或网，以防小蚊子飞进来。

尺寸标准根据国家标准规定，卫生间通风量应为该房间容积的7~10倍，通风口的面积也应根据房间的容积大小来确定。
