机械原理机构自由度计算

1． 计算齿轮机构的自由度.

解：由于B. C 副中之一为虚约束，计算机构自由度时，应将 C副去除。即如下图所示：

该机构的自由度1213233231hppnF

2. .机构具有确定运动的条件是什么？如果不能满足这一条件，将会产生什么结果？

机构在滚子B处有一个局部自由度，应去除。

该机构的自由度017253231hppnF

当自由度F=1时,该机构才能运动, 如果不能满足这一条件,该机构无法运动。

该机构当修改为下图机构，则机构可动：

N=4, PL=5, Ph=1; 定轴轮系 A B C

1 2 3

4

图2－22 A B C D G

E

H F 自由度342511F

3. 计算机构的自由度.

由于机构具有虚约束, 机构可转化为下图机构。

自由度342511F

由于机构具有虚约束, 机构可转化为下图机构。

自由度31211F

由于机构具有虚约束, 机构可转化为下图机构。

自由度33241F

机构自由度计算方法

机构自由度的计算例子

机械原理

机构自由度的计算是机构的结构分析的重要内容。任何一个机构设计好以后，需要做的第一件事情就是计算机构的自由度。

机构自由度的计算公式是：F=3n-2pl-ph。

公式本身简单，只需要数出活动构件的数目n，低副的数目pl，高副的数目ph,则自由度就很容易计算了。

使用该公式有一个前提，就是要先判断出一些特殊情况：复合铰链，局部自由度和虚约束，在把这些情况都弄清楚后，再用上述公式计算，才可以得到正确的结果。

下面举一个例子，说明机构自由度的计算方法。计算图示机构的自由度，并判断该机构是否具有确定运动。如有复合铰链、局部自由度、虚约束，请直接在题图中标出。

拿到该机构以后，第一步就是找到凸轮M，发现推杆DB尖端有一个滚子，此滚子就是局部自由度。局部自由度几乎永远出现在滚子推杆的凸轮机构中。对于该局部自由度，处理方法是把该滚子B与BD杆焊接在一起，成为一个整体。

接着考察虚约束。虚约束中最常见的就是某一个构件和机架之间有导路重合或者平行的移动副。这里FH构件就在F,G,H三个地方有三个移动副与机架相联，而这三个移动副导路重合。此时只有一个起作用，其它的就是虚约束。对于虚约束，只保留其中一个，其它的全部拿掉。

最后考虑复合铰链。复合铰链出现在转动副的地方，如果在转动副处有2个以上的构件相联，则该铰链就是复合铰链。从上图可以看出，J点有三个构件IJ,KJ,JL相连，所以J是复合铰链。对于复合铰链，在计算转动副的数目时，在此处留心即可，注意这里的转动副数目等于相连的构件数目减1.

综上所述，把局部自由度，虚约束，复合铰链表示出来的结果见下图

这样，把滚子B和BD焊接在一起，从而去掉局部自由度；而去掉G，H这两个虚约束；J点有两个转动副。

下面进入公式的计算。

活动构件：齿轮A，齿轮M，连杆IJ,连杆KJ，连杆JL，滑块L，连杆BD(焊接了滚子B)，连杆DE，连杆FH。共计9个。

机械原理自由度的计算

机械原理是研究物体在空间中的运动和静止状态的学科，而自由度则是描述一个物体在空间中能够自由运动的能力。在机械系统中，了解物体的自由度对于设计和分析至关重要。本文将介绍机械原理自由度的计算方法，帮助读者更好地理解机械系统的运动特性。

首先，我们需要了解自由度的概念。在机械系统中，一个物体的自由度可以通过其能够在空间中独立运动的轴线数量来描述。例如，一个刚性物体在三维空间中有6个自由度，分别是三个平移自由度和三个转动自由度。而在二维平面中，一个刚性物体有3个自由度，分别是两个平移自由度和一个转动自由度。通过计算物体的自由度，我们可以更好地了解其在空间中的运动特性。

接下来，我们将介绍如何计算机械系统的自由度。对于一个多连杆机构，我们可以通过以下步骤来计算其自由度：

1. 确定机构的运动副数量，首先需要确定机构中所有的运动副数量，包括旋转副和滑动副。运动副的数量将直接影响机构的自由度。

2. 计算约束数量，接下来需要计算机构中的约束数量，包括固定约束和移动约束。固定约束会限制物体的运动，而移动约束则会增加机构的自由度。

3. 计算自由度：最后，通过运动副数量和约束数量的对比，我们可以计算出机构的自由度。自由度的计算公式为：

自由度 = 3 (运动副数量) 约束数量。

通过以上步骤，我们可以准确地计算出机械系统的自由度，从而更好地理解其运动特性和设计特点。

在实际工程中，了解机械系统的自由度对于设计和分析都具有重要意义。通过准确计算自由度，我们可以避免设计中的错误，确保机构的运动性能符合要求。同时，对于复杂的机械系统，计算自由度也可以帮助工程师更好地理解其结构和运动规律，为系统的优化提供重要参考。

总之，机械原理自由度的计算是机械工程中的重要内容，通过准确计算自由度，我们可以更好地理解机械系统的运动特性，为设计和分析提供重要依据。希望本文的介绍能够帮助读者更好地理解这一概念，为工程实践提供帮助。

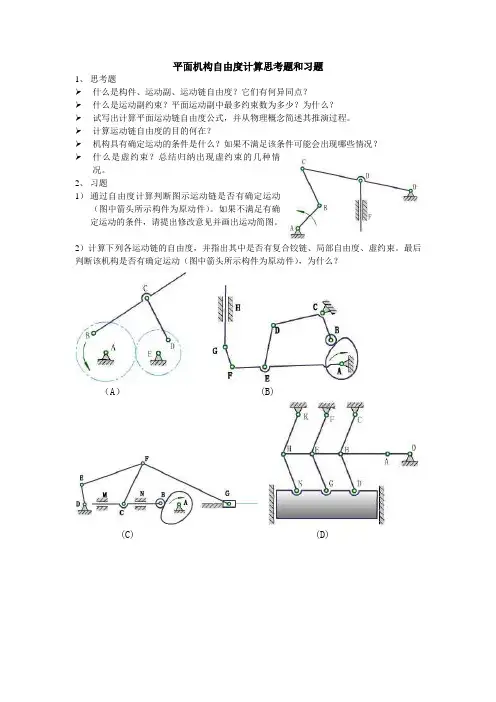

平面机构自由度计算思考题和习题

1、 思考题

 什么是构件、运动副、运动链自由度？它们有何异同点？

 什么是运动副约束？平面运动副中最多约束数为多少？为什么？

 试写出计算平面运动链自由度公式，并从物理概念简述其推演过程。

 计算运动链自由度的目的何在？

 机构具有确定运动的条件是什么？如果不满足该条件可能会出现哪些情况？

 什么是虚约束？总结归纳出现虚约束的几种情况。

2、 习题

1） 通过自由度计算判断图示运动链是否有确定运动（图中箭头所示构件为原动件）。如果不满足有确定运动的条件，请提出修改意见并画出运动简图。

2）计算下列各运动链的自由度，并指出其中是否有复合铰链、局部自由度、虚约束。最后判断该机构是否有确定运动（图中箭头所示构件为原动件），为什么？

（A） (B)

(C) (D)

3、习题答案

1）计算自由度：n=4, PL=6, PH=0, F= 3n-2PL -PH=3×4-2×6-1×0=0，运动链不能动。修改参考方案如图所示。

2）答案

(A）没有复合铰链、局部自由度、虚约束。

n=4, PL=5, PH=1, F= 3n-2PL -PH=3×4-2×5-1=1。

运动链有确定运动，因为原动件数 = 自由度数。

（B）A处为复合铰链，因为有3个构件在此处组成成转动副，所以应算2个转动副。

B处为局部自由度，假设将滚子同构件CB固结。

无虚约束。

n=6, PL=8, PH=1, F= 3n-2PL -PH=3×6-2×8-1=1。

运动链有确定运动，因为原动件数 = 自由度数。

(C) F处为复合铰链，因为有3个构件在此处组成成转动副，所以应算2个转动副。

B处为局部自由度，假设将滚子同构件CB固结。

移动副M、N中有一个为虚约束，属于两构件在多处组成运动副。
