光伏电缆B(特性参数)

  • 格式：doc
  • 大小：540.50 KB
  • 文档页数：21

光伏电缆

PV-Cable

1、电缆型号规格Specification Type：PV1-F 1*1.5mm2

产品标准Standard：2PfG 1169/08.07

通过德国TUV认证It is approvalled by TUV

证书号Certificate NO.:

2、电缆结构：

Construction:

ITEM规格 Unit单位 Spec.Value典型值

Conductor

导体 Material材料 -- Tinned Copper镀锡铜

Construction结构 NO./mm 30/0.25±0.004

Dia.(Approx)外径 mm 1.7

Insulation

绝缘 Material材料 -- 交联聚烯烃

Thickness厚度 mm 0.6

Dia.(Approx)近似外径 mm 3.0

Sheath

护套 Material材料 -- 交联聚烯烃

Thickness厚度 mm 0.7

Dia.(Approx)近似外径 mm 4.8

Color颜色 -- BK黑色

参考重量 kg/km 40

3、电缆特性：

Characteristics:

额定电压

Rated Voltage AC 0.6/1kV；DC 1.8kV

应用温度

Ambient Temperature -40~90℃

导体最高温度

Max. Temperature at Conductor 120℃

20℃最大导体电阻

Max. Conductor Resistance at 20℃ 13.7Ω/km

允许的短路温度（5s）

The permitted short-circuit-temperature(5s) 200℃

耐候/UV试验

Weathering/UV resistance 通过 PASS

燃烧测试

Flame Test IEC 60332-1垂直燃烧

最大电流

Rated Current 30A

光伏电缆

PV-Cable

1、 电缆型号规格Specification Type：PV1-F 1*2.5mm2

产品标准Standard：2PfG 1169/08.07

通过德国TUV认证It is approvalled by TUV

证书号Certificate NO.:

2、电缆结构：

Construction:

ITEM规格 Unit单位 Spec.Value典型值

Conductor

导体 Material材料 -- Tinned Copper镀锡铜

Construction结构 NO./mm 49/0.25±0.004

Dia.(Approx)外径 mm 2.1

Insulation

绝缘 Material材料 -- 交联聚烯烃

Thickness厚度 mm 0.7

Dia.(Approx)近似外径 mm 3.5

Sheath

护套 Material材料 -- 交联聚烯烃

Thickness厚度 mm 0.8

Dia.(Approx)近似外径 mm 5.4

Color颜色 -- BK黑色

参考重量 kg/km 55

3、电缆特性：

Characteristics:

额定电压

Rated Voltage AC 0.6/1kV；DC 1.8kV

应用温度

Ambient Temperature -40~90℃

导体最高温度

Max. Temperature at Conductor 120℃

20℃最大导体电阻

Max. Conductor Resistance at 20℃ 8.21Ω/km

允许的短路温度（5s）

The permitted short-circuit-temperature(5s) 200℃

耐候/UV试验

Weathering/UV resistance 通过 PASS

燃烧测试

Flame Test IEC 60332-1垂直燃烧

最大电流

Rated Current 41A

光伏电缆

PV-Cable

1、电缆型号规格Specification Type：PV1-F 1*4mm2

产品标准Standard：2PfG 1169/08.07

通过德国TUV认证It is approvalled by TUV

证书号Certificate NO.:

2、电缆结构：

Construction:

ITEM规格 Unit单位 Spec.Value典型值

Conductor

导体 Material材料 -- Tinned Copper镀锡铜

Construction结构 NO./mm 56/0.30±0.004

Dia.(Approx)外径 mm 2.6

Insulation

绝缘 Material材料 -- 交联聚烯烃

Thickness厚度 mm 0.8

Dia.(Approx)近似外径 mm 4.3

Sheath

护套 Material材料 -- 交联聚烯烃

Thickness厚度 mm 0.8

Dia.(Approx)近似外径 mm 6.3

Color颜色 -- BK黑色

参考重量 kg/km 80

3、电缆特性：

Characteristics:

额定电压

Rated Voltage AC 0.6/1kV；DC 1.8kV

应用温度

Ambient Temperature -40~90℃

导体最高温度

Max. Temperature at Conductor 120℃

20℃最大导体电阻

Max. Conductor Resistance at 20℃ 5.09Ω/km

允许的短路温度（5s）

The permitted short-circuit-temperature(5s) 200℃

耐候/UV试验

Weathering/UV resistance 通过 PASS

燃烧测试

Flame Test IEC 60332-1垂直燃烧

最大电流

Rated Current 55A

光伏电缆

PV-Cable

1、电缆型号规格Specification Type：PV1-F 1*6mm2

产品标准Standard：2PfG 1169/08.07

通过德国TUV认证It is approvalled by TUV

证书号Certificate NO.:

2、电缆结构：

Construction:

ITEM规格 Unit单位 Spec.Value典型值

Conductor

导体 Material材料 -- Tinned Copper镀锡铜

Construction结构 NO./mm 84/0.30±0.004

Dia.(Approx)外径 mm 3.5

Insulation

绝缘 Material材料 -- 交联聚烯烃

Thickness厚度 mm 0.8

Dia.(Approx)近似外径 mm 5.1

Sheath

护套 Material材料 -- 交联聚烯烃

Thickness厚度 mm 0.8

Dia.(Approx)近似外径 mm 7.1

Color颜色 -- BK黑色

参考重量 kg/km 110

3、电缆特性：

Characteristics:

额定电压

Rated Voltage AC 0.6/1kV；DC 1.8kV

应用温度

Ambient Temperature -40~90℃

导体最高温度

Max. Temperature at Conductor 120℃

20℃最大导体电阻

Max. Conductor Resistance at 20℃ 3.39Ω/km

允许的短路温度（5s）

The permitted short-circuit-temperature(5s) 200℃

耐候/UV试验

Weathering/UV resistance 通过 PASS

燃烧测试

Flame Test IEC 60332-1垂直燃烧

最大电流

Rated Current 70A

光伏电缆

PV-Cable

1、电缆型号规格Specification Type：PV1-F 1*10mm2

产品标准Standard：2PfG 1169/08.07

通过德国TUV认证It is approvalled by TUV

证书号Certificate NO.:

2、电缆结构：

Construction:

ITEM规格 Unit单位 Spec.Value典型值

Conductor

导体 Material材料 -- Tinned Copper镀锡铜

Construction结构 NO./mm 84/0.40±0.004

Dia.(Approx)外径 mm 4.7

Insulation

绝缘 Material材料 -- 交联聚烯烃

Thickness厚度 mm 0.9

Dia.(Approx)近似外径 mm 6.7

Sheath

护套 Material材料 -- 交联聚烯烃

Thickness厚度 mm 1.0

Dia.(Approx)近似外径 mm 9.1

Color颜色 -- BK黑色

参考重量 kg/km 180

3、电缆特性：

Characteristics:

额定电压

Rated Voltage AC 0.6/1kV；DC 1.8kV

应用温度

Ambient Temperature -40~90℃

导体最高温度

Max. Temperature at Conductor 120℃

20℃最大导体电阻

Max. Conductor Resistance at 20℃ 1.95Ω/km

允许的短路温度（5s）

The permitted short-circuit-temperature(5s) 200℃

耐候/UV试验

Weathering/UV resistance 通过 PASS

燃烧测试

Flame Test IEC 60332-1垂直燃烧

最大电流

Rated Current 98A

合集下载

基于数据分析电力电缆电气参数及电气特性运用

基于数据分析电力电缆电气参数及电气特性运用

基于数据分析电力电缆电气参数及电气特性运用

摘要 電力工业是关系国计民生的重要基础产业和公共事业，是国民经济发展的战略重点。目前，电力电缆的应用在电力工程方面显得尤为突出，诸如城市电网、海底的电力电缆以及城市开发的地下电力电缆等。同时，因为不同的输电方式在电力电缆的应用过程中的特色是不同的，所以其各自的适应范围也就有所区别。鉴于此情况，本文主要对信息化背景下电力电缆电气参数及电气特性运用进行阐述。

关键词 电力电缆；电气参数；电器特性

前言

当今电力电缆的线路的铺设越来越多，电力电缆在整个电力系统中的重要性日渐显著，电力企业需要提高对电缆的电气参数的认识，只有掌握了实际、准确的电缆参数数据，才能切实地指导、研究电力电缆线路的设定，保证电力电缆线路的安全运行，才能有效地推动我国电力电缆输送工程的健康、稳定发展。基于此情况，本文针对信息化背景下电力电缆电气参数及电气特性运用进行相关探讨。

1 电力电缆的概述

1.1 海底电力电缆

海底电力电缆是相对于海域中的岛屿设定建立，解决岛屿与岛屿、岛屿与大陆或跨海大陆之间电信传输的技术问题，同时也为海底石油、天然气开采的供电。海底电缆主要敷设在海底或河流水下，其主要用于水下的大功率输出电能。我国第一条海底电缆是在1988年竣工，目前我国海底电力电缆具有很大发展空间。

1.2 地下电力电缆

地下电力电缆被城市规划建设广泛应用，其主要应用于城市地下电网、发电站的引出线路和煤矿开采的大功率电能输出和分配等方面[1]。电力电缆主要由负责输送电能的线芯、起绝缘作用的内、外绝缘层、导体和绝缘屏蔽层和防止外界杂质和水分侵入防水保护层四部分结构组成。其具有占地少、传输稳定性高、超高压、大容量、安全等优势，深受大型城市建设的欢迎。

1.3 电力电缆的分类及其应用[2]

电力电缆主要根据电压等级和绝缘材料进行分类。根据电压等级的不同可将电力电缆分为中、低压电力电缆（35kv及其以下），高压电缆（110kv以上），超高压电缆（275～800kv以内）和特高压电缆（1000kv以上）。

光伏电缆B(特性参数)

光伏电缆B(特性参数)

光伏电缆

PV-Cable

1、电缆型号规格Specification Type：PV1-F 1*1.5mm2

产品标准Standard：2PfG 1169/08.07

通过德国TUV认证It is approvalled by TUV

证书号Certificate NO.:

2、电缆结构：

Construction:

ITEM规格 Unit单位 Spec.Value典型值

Conductor

导体 Material材料 -- Tinned Copper镀锡铜

Construction结构 NO./mm 30/0.25±0.004

Dia.(Approx)外径 mm 1.7

Insulation

绝缘 Material材料 -- 交联聚烯烃

Thickness厚度 mm 0.6

Dia.(Approx)近似外径 mm 3.0

Sheath

护套 Material材料 -- 交联聚烯烃

Thickness厚度 mm 0.7

Dia.(Approx)近似外径 mm 4.8

Color颜色 -- BK黑色

参考重量 kg/km 40

3、电缆特性：

Characteristics:

额定电压

Rated Voltage AC 0.6/1kV；DC 1.8kV

应用温度

Ambient Temperature -40~90℃

导体最高温度

Max. Temperature at Conductor 120℃

20℃最大导体电阻

Max. Conductor Resistance at 20℃ 13.7Ω/km

允许的短路温度（5s）

The permitted short-circuit-temperature(5s) 200℃

耐候/UV试验

Weathering/UV resistance 通过 PASS

燃烧测试

Flame Test IEC 60332-1垂直燃烧

光伏电缆太阳能专用电缆

光伏电缆太阳能专用电缆

光伏电缆太阳能专用电缆

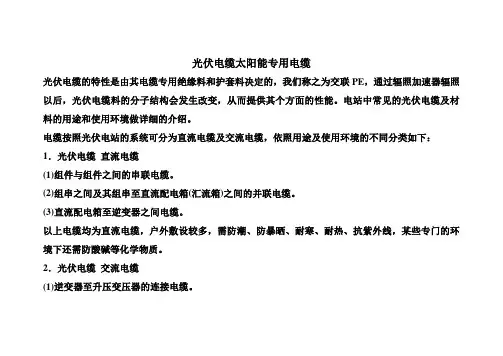

光伏电缆的特性是由其电缆专用绝缘料和护套料决定的，我们称之为交联PE，通过辐照加速器辐照以后，光伏电缆料的分子结构会发生改变，从而提供其个方面的性能。电站中常见的光伏电缆及材料的用途和使用环境做详细的介绍。
