光缆技术参数

  • 格式：doc
  • 大小：95.50 KB
  • 文档页数：3

4. 主要技术要求

4.1 普通光缆主要技术指标

本设计光缆为GYTA型光缆。根据接入网技术体制要求，光纤使用G.652单模光纤。

单盘光缆（G.652）的主要技术性能详见下表（表4.1）。

表4.1 单盘光缆（G.652）的主要技术性能表

序号 项 目 单 位 光缆技术性能

一 光纤

1 光纤类型 单模光纤 符合ITU-T G.652建议

2 标称工作波长 Nm 1550、1310

3 模长直径 1310nm μm 9.3±0.5

1550nm μm 10.5±1.0

4 包层直径 μm 125±2

5 模场同心度偏差 μm ≤1 1310波长

6 包层不圆度 ≤2%

7 截止

波长 Λc Nm 1100-1280 2m光纤上测试

Λcc Nm <1270 20m 光缆+2m光纤上测试

8

衰减 1310nm标称值 dB/km ≤0.36

1285-1330nm差值 dB/km ≤0.03 与1310nm波长上的系数相比

1550nm标称值 dB/km ≤0.22

1480-1580nm差值 dB/km ≤0.05 与1310nm波长上的系数相比

9 1550nm衰减弯曲性能 dB <0.5 半径为37.5mm，松绕100圈后，光纤衰减增加量

10 色散 零色散波长范围 Nm 1300-1324

最大领色散斜率 Ps/nm2km ≤0.093

相应最大色散系数 Ps/nm.km ≤3.5 1288-1339nm

Ps/nm.km ≤5.3 1271-1360nm

Ps/nm.km ≤18 1550nm

Ps/nm.km ≤20 1480-1580nm

11 光纤筛选试验拉力 N 8.6 持续时间1秒

二 光缆

1

抗 无金属

光缆 工作时 N 600

敷设时 N 1500 序号 项 目 单 位 光缆技术性能

张

强

度 直埋

光缆 工作时 N 1000

敷设时 N 3000

加强型

光缆(1t) 工作时 N 4000

敷设时 N 10000

过河光缆

(2t) 工作时 N 10000

敷设时 N 20000

2 抗

压

强

度 无金属

光缆 工作时 N/100mm 300

敷设时 N/100mm 1000

直埋

光缆 工作时 N/100mm 1000

敷设时 N/100mm 3000

加强型

光缆(1t) 工作时 N/100mm 3000

敷设时 N/100mm 5000

过河光缆

(2t) 工作时 N/100mm 3000

敷设时 N/100mm 5000

3 弯曲半径 工作时/敷设时 10D/20D D为光缆直径。

其中Ⅰ、Ⅱ型 15D/25D

4 光缆外护层厚度 μm 2.0/1.9/1.8 标称值/平均值/最小值

5 外护层绝缘电阻 MΩ.km 2000 浸水24小时、测试电压500V DC

6 外护层介电强度 KV.DC 15 浸水24小时、2分钟

7 外护套内介电强度铠装与金属加强芯 KV.DC 20 5秒钟

8 标准盘长 M 2000 正偏差≤100m，负偏差为0

9 温度范围 工作时 ℃ -20-+60 无附加衰减

运输、储藏时 -50-+70

4.2接入光缆用的允许拉伸力和压扁力

本设计普通光缆和允许拉伸力和压扁力应满足下表要求：

表4.2 接入网用光缆的允许接伸力和压扁力

敷设方式 允许拉伸力（最小值）

（N） 允许压扁力（最小值）

（N/100mm）

短暂 长期 短暂 长期

管道、非自承架空 1500 600 1000 300

直埋[Ⅰ] 3000 1000 3000 1000 敷设方式 允许拉伸力（最小值）

（N） 允许压扁力（最小值）

（N/100mm）

短暂 长期 短暂 长期

直埋[Ⅱ] 4000 2000 3000 1000

水下[Ⅰ]、直埋[Ⅲ] 10000 4000 5000 3000

水下[Ⅱ] 20000 10000 5000 3000

水下[Ⅲ] 40000 20000 6000 4000

路面微槽 无压力填补 1000 300 1000 300

有压力填补 1000 300 2000 750

注：敷设方式栏目下的[Ⅰ]、[Ⅱ]、[Ⅲ]用于区分允许力值的不同。

4.3 光缆的弯曲

光缆弯曲超过其允许曲率半径时，会折断光纤或增大光纤的光传输衰耗，根据规范要求，在敷设光缆的过程中，光缆的弯曲半径应符合下表要求。

表4.3 光缆允计的最小弯曲半径表

外护层型式/光缆类型 静态弯曲 动态弯曲

无外护层或04 型外护层、路面微槽缆、水平布线、垂直布线光缆 10D 20D

53、54、33、34、63、64 型外护层 12.5D 25D

333、43 型外护层 15D 30D

接入网用室内外光缆 15D/15H 30D30H

微型自承式通信用室外光缆 10D/10H(但不小于30mm) 20D/20H(但不小于60mm)

蝶形引入光缆、管道入户光缆、室内布线光缆 G.652 光纤 10D/10H(但不小于30mm) 20D/20H(但不小于60mm)

G.657A 光纤 5D/5H(但不小于15mm) 10D/10H(但不小于30mm)

G.657B 光纤 5D/5H(但不小于10mm) 10D/10H(但不小于25mm)

5．材料的选用及说明

5.1光缆的选用

本次工程光缆选用选用吕带纵包层绞式（GYTA）型光缆。

合集下载

OPGW光缆技术协议

OPGW光缆技术协议

1

大堡头220kV变配套通信工程

OPGW光缆技术协议书

设 计 院:

代表签字:

日 期:

供货单位太原市盛安泰通信技术有限公司：

代表签字:

日 期:

二0一0年十一月 2 1. 概述

本协议书是山西省电力公司（以下简称买方）就大堡头220kV变配套通信工程中长治变－大堡头变和大堡头变－晋城变电站的220千伏架空送电线路上架设24芯OPGW光缆和与太原市盛安泰通信技术有限公司（以下简称卖方）签定的技术协议，与合同具有同等的法律效力。

1.1. 供货范围及服务

OPGW光缆（具体长度见配盘表）。卖方负责现场盘测，并提交盘测报告；负责光纤熔接，提交熔接报告，要求最终双向平均每个接头盒损耗不大于0.03dB，熔接时需采用OTDR实时监测熔接点的衰减，经供需双方签字后认可。

提供配套专用工具，具体配置见第5部分；并负责OPGW线路施工的全程技术督导。

卖方应向买方提交产品出厂合格证及产品出厂检测报告不少于3份。

1.2 工艺质量

制造应采用最先进的生产加工工艺，并符合技术规范书的要求，提供的货品均应按照买方批准的文件进行制造。

1.3 标准

供货方执行的生产标准和建议应同投标书一致。

1.4 计量单位

技术文件和设备参照均采用SI公制单位，且温度用摄氏温度。

1.5 光缆轴外包装及轴盘标签上应注明本盘光缆对应的盘号、线路名称、杆塔起止号。

1.6 卖方保证所供产品能满足本工程的大档距等条件下的使用要求。

2 OPGW的技术参数

2.1. 气象条件

a) 长治变－大堡头变电站段

序号 名 称 长治变－长大线IG12（设计号） 长大线IG12（设计号）－大堡头变

气温

(ΟC) 风速

(m/s) 冰厚

（mm） 气温

(ΟC) 风速

(m/s) 冰厚

（mm）

1 最高气温 +40 0 0 +40 0 0

2 最低气温 -30 0 0 -30 0 0

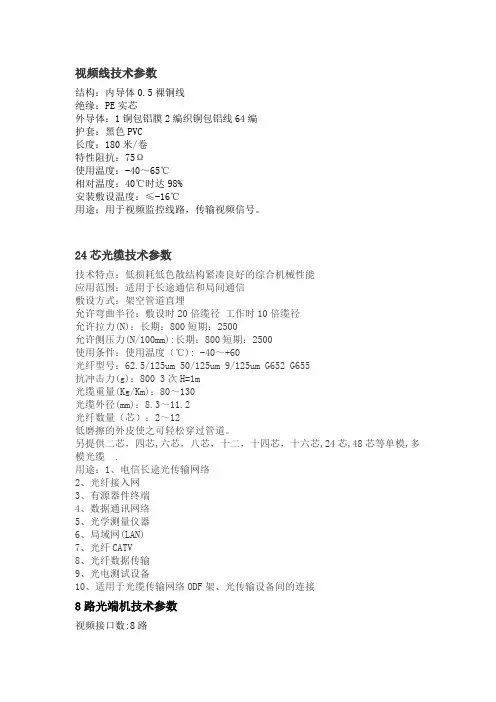

视频线技术参数

视频线技术参数

视频线技术参数

结构：内导体0.5裸铜线

绝缘：PE实芯

外导体：1铜包铝膜2编织铜包铝线64编

护套：黑色PVC

长度：180米/卷

特性阻抗：75Ω

使用温度：-40～65℃

相对温度：40℃时达98%

安装敷设温度：≤-16℃

用途：用于视频监控线路，传输视频信号。

24芯光缆技术参数

技术特点：低损耗低色散结构紧凑良好的综合机械性能

应用范围：适用于长途通信和局间通信

敷设方式：架空管道直埋

允许弯曲半径：敷设时20倍缆径 工作时10倍缆径

允许拉力(N)：长期：800短期：2500

允许侧压力(N/100mm):长期：800短期：2500

使用条件：使用温度（℃): -40～+60

光纤型号：62.5/125um 50/125um 9/125um G652 G655

抗冲击力(g)：800 3次H=1m

光缆重量(Kg/Km)：80～130

光缆外径(mm)：8.3～11.2

光纤数量（芯）：2～12

低磨擦的外皮使之可轻松穿过管道。

另提供二芯，四芯,六芯，八芯，十二，十四芯，十六芯,24芯,48芯等单模,多模光缆 .

用途：1、电信长途光传输网络

2、光纤接入网

3、有源器件终端

4、数据通讯网络

5、光学测量仪器

6、局域网(LAN)

7、光纤CATV

8、光纤数据传输

9、光电测试设备

10、适用于光缆传输网络ODF架、光传输设备间的连接

8路光端机技术参数

视频接口数:8路 信号带宽:8MHz

数据类型:RS485/RS422/RS232/Manchester

物理接口:RJ45

光学接口:FC/ST

可选/传输距离:多模:0-3KM,单模:0-100KM

波长:多模:850/1310 μ m ,单模:1310/1550 μ m

光缆技术规范书

光缆技术规范书

江苏兴海线缆有限公司

技术协议

光缆技术规范书

1.概述

本技术规范书未规定的其他技术要求不劣于ITU-T、IEC建议和中国国家标准、通信行业标准的要求。

本技术规范书未标明日期的ITU-T、IEC建议和中国国家标准、通信行业标准均使用当前最新版本。

2.光纤主要技术指标要求

光纤型号

光纤使用ITU-T建议所推荐的一次涂覆单模光纤，光纤均来源于同一公司一级产品。

光纤型号要求

光缆及光缆中的所有光纤为同一型号和同一来源(同一工厂、同一材料、同一制造方法和同一折射率分布)，每盘光缆内光纤无接头。

模场直径

1310nm波长: ±

1550nm波长: ±

包层直径

标称值:125±

包层不园度: 小于1%

1310 nm波长的模场同心度偏差: 不大于

光纤翘曲度：曲率半径≥

截止波长:

(1)2m长光纤：λc1100-1280nm(在2m光纤上测试)。

(2)22 m长光纤：λcc≤1260nm(在2m光纤+20 m光缆上测试)。 光纤衰减系数

在1310 nm波长上的最大衰减值为：km

在1285-1330 nm波长范围内,任一波长上光纤的衰减系数与1310 nm波长上的衰减系数相比，其差值不超过 dB/km。

在1550 nm波长上的最大衰减值为： dB/km

在1480-1580 nm波长范围内, 任一波长上光纤的衰减系数与1550 nm波长上的衰减系数相比，其差值不超过 dB/km。

在1625nm波长上的最大衰减值为： dB/km

光纤在1550nm波长上的弯曲衰减特性

以的弯曲半径松绕100圈后，衰减增加值小于。

色散

(1)零色散波长范围为1300-1324nm。

(2)最大零色散点斜率不大于 ps/(nm2 . km)。

(3)1288-1339 nm范围内色散系数不大于 ps/nm . km。

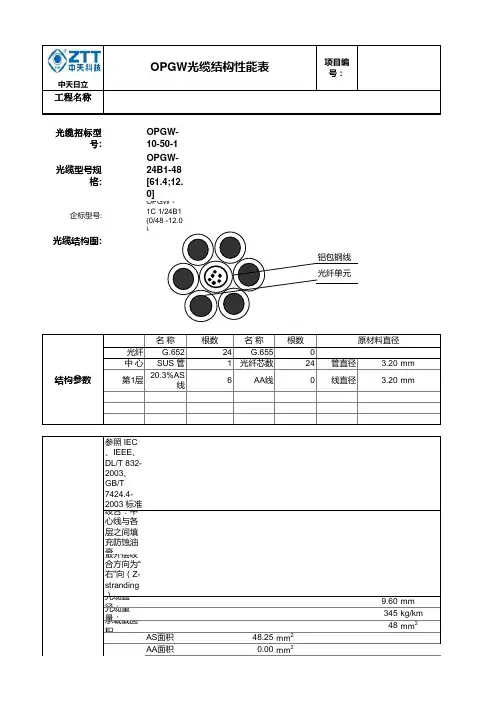

光缆参数

光缆参数

中天日立工程名称光缆招标型号:

OPGW-10-50-1光缆型号规格:OPGW-24B1-48 [61.4;12.0]企标型号:OPGW - 1C 1/24B1 (0/48 -12.0 )光缆结构图:铝包钢线光纤单元

名 称根数名 称根数原材料直径光纤G.65224G.6550中 心SUS 管1光纤芯数24管直径3.20mm结构参数第1层20.3%AS线6AA线0线直径3.20mm 参照 IEC、IEEE、DL/T 832-2003、GB/T 7424.4-2003 标准绞合：中心线与各层之间填充防蚀油膏最外层绞合方向为“右”向（Z-stranding）光缆直径：9.60mm光缆重量：345kg/km承载截面积48mm2AS面积48.25mm2AA面积0.00mm2标称抗张强度（RTS）61.4kN技术参数杨氏模量（E-Modulus)162.0kN/mm2热膨胀系数13.0×10-6/℃最大允许工作应力 (MAT) ( 40% RTS)509.2N/mm2每日应力（EDS) (16%~25% RTS)203.7~318.3N/mm2极限特殊应力 (70% RTS)891.1N/mm2直流电阻1.782Ω/km短路电流 (0.25s, 40℃~200℃)6.9kA短路电流容量 I2t12.0kA2s最小弯曲半径：施工：192mm运行：144mm拉重比18.1km温度范围安装温度-10℃ ~ +50℃ 运输和运行温度-40℃ ~ +80℃注：所有尺寸和数据均为标称值OPGW光缆结构性能表项目编号： 版本ZHC-TD 10-2008设计者批准者ZhaohpTANL2013-10-26
