地下室环氧树脂地坪漆专项施工方案

地下停车场环氧地坪漆施工方案

一、前期准备工作

1.确定施工前的停车场地面状况，包括平整度、渗透性和强度等。

2.清理地面，清除杂物、积水和油污等，确保地面干燥、干净。

3.修补地面缺陷，如裂缝、凹陷等，采用环氧树脂或水泥砂浆进行填充和修补。

4.对地面进行打磨处理，以提高粘结力和附着力。

二、施工工艺

1.底涂施工

在整个地面涂刷环氧底漆，提高基础地面的附着力和密封性，保护地面免受潮湿和化学侵蚀等影响。施工方法可以选择滚涂或刷涂，注意均匀涂刷，并确保涂膜的厚度均匀。

2.中涂施工

在底涂干燥后，进行环氧中涂施工。中涂的目的是填平基本地面的缺陷和提高整体颜色的一致性。施工方法可以选择滚涂或喷涂，根据需要确定涂膜的厚度和颜色。

3.腻子层施工

根据需要，对地面进行腻子层施工，填平较深的裂缝和凹陷。腻子层的厚度和颜色应与地面整体一致，确保地面平整度和美观度。

4.面涂施工 在腻子层干燥后，进行环氧面涂施工。环氧面涂的主要作用是保护地面，提高耐磨性和耐化学腐蚀性。施工方法可以选择滚涂或喷涂，根据需要确定涂膜的厚度和颜色。

5.防尘处理

在面涂干燥后，对地面进行防尘处理，以减少灰尘和杂物的积累，保持地面清洁和美观。

三、施工注意事项

1.施工环境温度应在10℃以上，且相对湿度不超过80%。

2.施工前应进行地面的湿度测试，避免湿润度过高导致漆面起泡或脱落。

3.施工过程中应注意避免漆膜受潮、渗水或遭受机械冲击。

4.每一道涂层应待其完全干燥后方可进行下一道涂层施工。

5.施工完毕后，需要进行养护，避免在养护期间使用车辆或重物碾压。

四、环保措施

1.施工过程中应采取防护措施，防止有害气体或粉尘对操作人员造成伤害。

2.施工现场应保持良好的通风和排风，确保空气流通。

3.废弃的涂料和材料应按照环保要求分类处理，以减少对环境的影响。

五、验收标准

1.环氧地坪漆表面应均匀一致，无起泡、脱落、渗漏和异物。 2.涂层颜色应与设计要求一致，表面光滑、无明显刮痕和砂粒感。

环氧煤沥青防腐施工方案

页脚内容14

环氧树脂玻璃钢防腐防水工程

专项施工方案

编制人：

审核人：

审批人：

环氧煤沥青防腐施工方案

页脚内容14 北京**建设集团有限责任公司

目 录

一、编制依据 ······················································································································· 1

二、工程概况 ··························································································································· 2

三、施工安排： ······················································································································· 2

四、施工准备 ··························································································································· 3

五、施工方法 ··························································································································· 6

环氧树脂地面漆专项施工方案

一、环氧树脂地面漆施工步骤：

1、基面清理，用吸尘打磨机打磨，要求平整、干净、干燥。

2、涂刷底油，要求均匀、无漏涂。

3、用刮刀分批次施工环氧石英粉底涂层，并打磨、除尘。

4、抹刮环氧石英粉中涂层，要求抹平、抹光。

5、细磨、除尘。

6、辊涂两遍环氧面涂

7、养护：养护期2-7天（养护期间不要自行使用）

二、施工方法：

1、基面处理：

（1）基材表面平整度：指基材表面凹凸不平的程度。判定方法：用2m靠

尺，用塞尺测量靠尺下的缝隙，一般控制在3mm以下。如果基面平整度不够，

一般基面打磨后需要先用砂浆中涂或腻子补平坑洞，基面特别不平整的，要求

重新做混凝土找平或者水泥自流平找平或者水泥自流平找平后再施工环氧地

坪。

（2）基面强度：基面强度不足会使地坪涂层与基材拉开，或由于基层受

力破环，引起整个地面的破环。一般要求基材抗压强度≥60Mpa。判定方法：

用钢丝刷或金属棒摩擦基面，如果起砂，说明强度不够。用小铁锤敲打基层，

如果有空鼓，则必须采取灌浆等相应措施处理。一般情况如果强度稍差，可以

采取用环氧底油补强，使其充分渗入地面，达到表面成膜为准；如果起砂空鼓

情况非常严重，采取环氧底油补强成本非常高，此时最好重新做混凝土，等干

燥28天后再进行环氧地坪施工。

（3）基层干燥程度：混凝土和砂浆地面中含有水分，会降低涂层与基层

的粘接强度，另外也会引起涂层鼓泡和脱层。判定方法：1）用含水率测试仪检测基面含水量，一般要求控制在4%以下。

2）按ASTM4263规定的方法，取45cm的塑料薄膜平放在原基层表

面，用胶带纸密封四周边。16小时后，薄膜下出现水珠或基层表面变黑，说明

混凝土基层过湿，不宜施工。

3）基层干燥时间，一般要求28天以上。一般地面潮湿处理方法：

a用鼓风面鼓风

b用太阳灯照射基面

（4）基层的附着物：在水泥基层表面，一般附有施工中的水泥尘屑，特

别是新施工的混凝土表面，通常会有水泥浮浆（水泥游离体、松散、无强

度）。钢板上会有锈渍，这些均会影响地坪涂层与基层的附着力，施工前要去

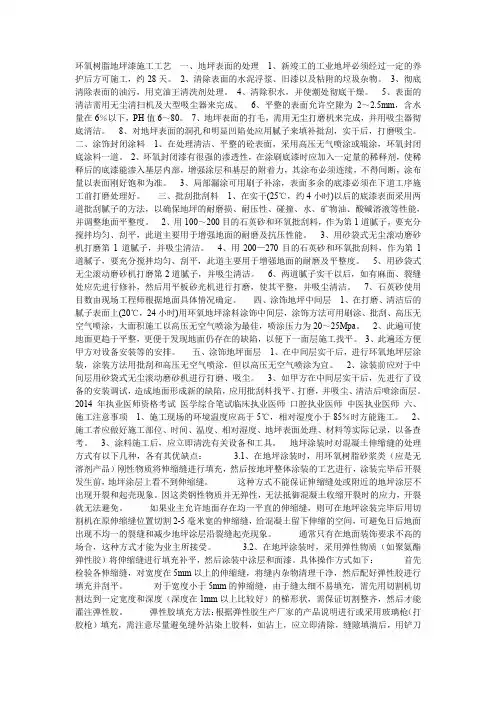

环氧树脂地坪漆施工工艺 一、地坪表面的处理 1、新竣工的工业地坪必须经过一定的养护后方可施工，约28天。 2、清除表面的水泥浮浆、旧漆以及粘附的垃圾杂物。 3、彻底清除表面的油污，用克油王清洗剂处理。 4、清除积水，并使潮处彻底干燥。 5、表面的清洁需用无尘清扫机及大型吸尘器来完成。 6、平整的表面允许空隙为2～2.5mm，含水量在6％以下，PH值6～80。 7、地坪表面的打毛，需用无尘打磨机来完成，并用吸尘器彻底清洁。 8、对地坪表面的洞孔和明显凹陷处应用腻子来填补批刮，实干后，打磨吸尘。

二、涂饰封闭涂料 1、在处理清洁、平整的砼表面，采用高压无气喷涂或辊涂，环氧封闭底涂料一道。 2、环氧封闭漆有很强的渗透性，在涂刷底漆时应加入一定量的稀释剂，使稀释后的底漆能渗入基层内部，增强涂层和基层的附着力，其涂布必须连续，不得间断，涂布量以表面刚好饱和为准。 3、局部漏涂可用刷子补涂，表面多余的底漆必须在下道工序施工前打磨处理好。 三、批刮批刮料 1、在实干(25℃，约4小时)以后的底漆表面采用两道批刮腻子的方法，以确保地坪的耐磨损、耐压性、碰撞、水、矿物油、酸碱溶液等性能，并调整地面平整度。 2、用100～200目的石英砂和环氧批刮料，作为第1道腻子，要充分搅拌均匀、刮平，此道主要用于增强地面的耐磨及抗压性能。 3、用砂袋式无尘滚动磨砂机打磨第1道腻子，并吸尘清洁。 4、用200—270目的石英砂和环氧批刮料，作为第1道腻子，要充分搅拌均匀、刮平，此道主要用于增强地面的耐磨及平整度。 5、用砂袋式无尘滚动磨砂机打磨第2道腻子，并吸尘清洁。 6、两道腻子实干以后，如有麻面、裂缝处应先进行修补，然后用平板砂光机进行打磨，使其平整，并吸尘清洁。 7、石英砂使用目数由现场工程师根据地面具体情况确定。 四、涂饰地坪中间层 1、在打磨、清洁后的腻子表面上(20℃，24小时)用环氧地坪涂料涂饰中间层，涂饰方法可用刷涂、批刮、高压无空气喷涂，大面积施工以高压无空气喷涂为最佳，喷涂压力为20～25Mpa。 2、此遍可使地面更趋于平整，更便于发现地面仍存在的缺陷，以便下一面层施工找平。 3、此遍还方便甲方对设备安装等的安排。 五、涂饰地坪面层 1、在中间层实干后，进行环氧地坪层涂装，涂装方法用批刮和高压无空气喷涂，但以高压无空气喷涂为宜。 2、涂装前应对于中间层用砂袋式无尘滚动磨砂机进行打磨、吸尘。 3、如甲方在中间层实干后，先进行了设备的安装调试，造成地面形成新的缺陷，应用批刮料找平、打磨，并吸尘、清洁后喷涂面层。
