产品名称公称通径规格型号单位单价(元)备注DN125133.0×2.5×6000米963.19DN150159.0×3.0×6000米1381.67DN200219.0×3.0×6000米1913.09DN250273.0×4.0×6000米3176.67DN300325.0×5.0×6000米4723.67DN125133.0个1048.26DN150159.0个1565.48DN200219.0个2616.63DN250273.0个4445.04DN300323.0个7171.37DN125133.0个1423.96DN150159.0个2222.04DN200219.0个3931.30DN250273.0个7072.07DN300325.0个10759.37DN125133.0个1978.30DN150159.0个2695.52DN200219.0个4527.48DN250273.0个7403.67DN300325.0个11064.93DN150×125159.0×133.0个2766.85DN200×125219.0×133.0个4548.00DN200×150219.0×159.0个4548.00DN250×125273.0×133.0个7303.19DN250×150273.0×159.0个7303.19DN250×200273.0×219.0个7303.19DN300×150325.0×159.0个10681.11DN300×200325.0×219.0个10681.11DN300×250325.0×273.0个10681.11DN125×100133.0×108.0个2088.74DN125×80133.0×89.1个2039.81DN125×65133.0×76.2个2010.96DN150×100159.0×108.0个2724.52DN150×80159.0×89.1个2677.00变径三通不锈钢焊接管材沟槽卡压式变径三通90弯头电话 Tel ：0755-******** 传真Fax ：0755-******** 地址Add ：深圳市龙岗区坂田龙壁工业城5栋304不锈钢管材沟槽式管件报价表45弯头等径三通电话 Tel：0755-******** 传真Fax：0755-******** 地址Add：深圳市龙岗区坂田龙壁工业城5栋304不锈钢管材沟槽式管件报价表产品名称公称通径规格型号单位单价(元)备注说明：报价表中“变径三通”、“变径直接”按最大尺寸同一系列产品价格相同。
沟槽管件价格表
说明： 1 、“公司”严格按照国家GB5135. 11《沟槽管接头》生产、供货、检测。
2、“某公司公司”是沟槽管接头行业标准CJ/T156-202x的主编单位。
3、“某公司公司”是GB50261-202x《自动喷水灭火系统施工及验收规范》及GB5135.11《沟槽管接头》国家标准的参编单位。
4、本公司是同行中唯一一家获得“国家质量监督检验检疫总局”的“压力管道元件制造单位安全注册认证”(AZ）的企业,也是同行中唯一一家集FM、UL、AZ三证合一的企业。
5、生活给水涂塑管件在消防用沟槽管件价格表上上浮20%为最终结算价。
6、如价格有变动，本公司恕不另行通知，以实际订货时价格为结算标准。
某公司管路系统有限公司西南总代理：某某成套设备有限公司
联系人: 传真：。

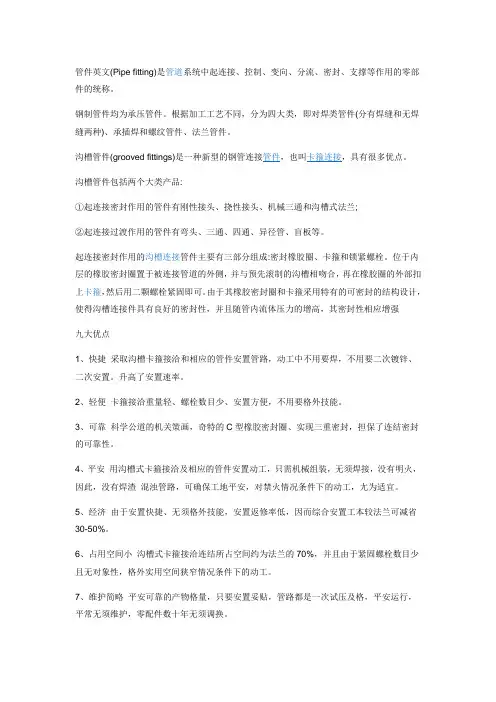

管件英文(Pipe fitting)是管道系统中起连接、控制、变向、分流、密封、支撑等作用的零部件的统称。
钢制管件均为承压管件。
根据加工工艺不同，分为四大类，即对焊类管件(分有焊缝和无焊缝两种)、承插焊和螺纹管件、法兰管件。
沟槽管件(grooved fittings)是一种新型的钢管连接管件，也叫卡箍连接，具有很多优点。
沟槽管件包括两个大类产品:①起连接密封作用的管件有刚性接头、挠性接头、机械三通和沟槽式法兰;②起连接过渡作用的管件有弯头、三通、四通、异径管、盲板等。
起连接密封作用的沟槽连接管件主要有三部分组成:密封橡胶圈、卡箍和锁紧螺栓。
位于内层的橡胶密封圈置于被连接管道的外侧，并与预先滚制的沟槽相吻合，再在橡胶圈的外部扣上卡箍，然后用二颗螺栓紧固即可。
由于其橡胶密封圈和卡箍采用特有的可密封的结构设计，使得沟槽连接件具有良好的密封性，并且随管内流体压力的增高，其密封性相应增强九大优点1、快捷采取沟槽卡箍接洽和相应的管件安置管路，动工中不用要焊，不用要二次镀锌、二次安置。
升高了安置速率。
2、轻便卡箍接洽重量轻、螺栓数目少、安置方便，不用要格外技能。
3、可靠科学公道的机关策画，奇特的C型橡胶密封圈、实现三重密封，担保了连结密封的可靠性。
4、平安用沟槽式卡箍接洽及相应的管件安置动工，只需机械组装，无须焊接，没有明火，因此，没有焊渣混浊管路，可确保工地平安，对禁火情况条件下的动工，尢为适宜。
5、经济由于安置快捷、无须格外技能，安置返修率低，因而综合安置工本较法兰可减省30-50%。
6、占用空间小沟槽式卡箍接洽连结所占空间约为法兰的70%，并且由于紧固螺栓数目少且无对象性，格外实用空间狭窄情况条件下的动工。
7、维护简略平安可靠的产物格量，只要安置妥贴，管路都是一次试压及格，平安运行，平常无须维护，零配件数十年无须调换。
8、实用管材普遍沟槽式卡箍接洽可以用来连结百般无缝钢管、镀锌钢管、焊接钢管、不锈钢管、铜管等金属管材。

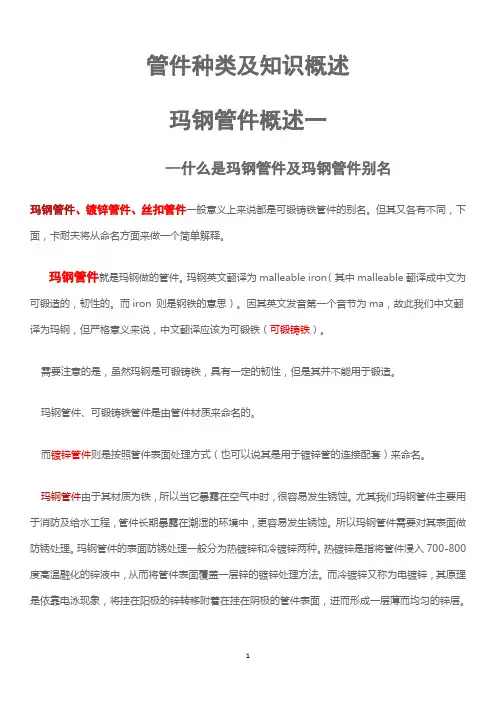

管件种类及知识概述玛钢管件概述一--什么是玛钢管件及玛钢管件别名玛钢管件、镀锌管件、丝扣管件一般意义上来说都是可锻铸铁管件的别名。
但其又各有不同，下面，卡耐夫将从命名方面来做一个简单解释。
玛钢管件就是玛钢做的管件。
玛钢英文翻译为malleable iron（其中malleable翻译成中文为可锻造的，韧性的。
而iron 则是钢铁的意思）。
因其英文发音第一个音节为ma，故此我们中文翻译为玛钢，但严格意义来说，中文翻译应该为可锻铁（可锻铸铁）。
需要注意的是，虽然玛钢是可锻铸铁，具有一定的韧性，但是其并不能用于锻造。
玛钢管件、可锻铸铁管件是由管件材质来命名的。
而镀锌管件则是按照管件表面处理方式（也可以说其是用于镀锌管的连接配套）来命名。
玛钢管件由于其材质为铁，所以当它暴露在空气中时，很容易发生锈蚀。
尤其我们玛钢管件主要用于消防及给水工程，管件长期暴露在潮湿的环境中，更容易发生锈蚀。
所以玛钢管件需要对其表面做防锈处理。
玛钢管件的表面防锈处理一般分为热镀锌和冷镀锌两种。
热镀锌是指将管件浸入700-800度高温融化的锌液中，从而将管件表面覆盖一层锌的镀锌处理方法。
而冷镀锌又称为电镀锌，其原理是依靠电泳现象，将挂在阳极的锌转移附着在挂在阴极的管件表面，进而形成一层薄而均匀的锌层。
热镀锌相对于冷镀锌成本比较高，但是热镀锌由于镀锌层比较厚，而且其表面锌层在高温下与铁基体反应，造成锌层与铁基体之间有一个双方相互渗透的过渡层，所以其锌层与管件基体结合特别牢靠，不容易脱落。
而冷镀锌层虽然成本相对较低，锌层均匀好看，但是由于电镀仅仅是在管件基体表面覆盖一层锌金属薄膜，所以其镀锌层较薄而且很容易脱落。
另外，电镀锌生产过程中会产生大量的有毒废液。
由于玛钢管件使用丝扣方式连接，所以也可以称之为丝扣管件（丝口管件）。
但是，应该注意，镀锌管件虽然大部分指的是玛钢管件，但是由于有些焊接管件或者其他铁管件也对表面做镀锌处理，所以，严格意义上说，镀锌管件并不等于玛钢管件。
天津热镀锌方管厂（镀锌方管厂）（q235b和Q345B材质）天津花纹板（镀锌花纹板）SPCC-SD无花花纹板（扁豆花纹板）公称尺寸英寸冷水用管热水用管DN151/2"16994.75107.67DN203/4"127126.53143.80DN251"91182.50209.00DN321-1/4" 61234.82274.01DN401-1/2"61286.49328.10DN502"37368.98422.56DN652-1/2"37511.09565.12DN803"19648.04722.81DN1004"19865.23965.72DN1255"71313.591412.84DN1506"71452.061650.18DN2008"32888.643106.89珠江牌涂塑复合钢管价目表（2009年10月16日起生效）规格每扎支数单价（元/支）公称尺寸英寸内涂（PE）复合钢管内外涂镀锌复合钢管DN151/2"16985.22102.71DN203/4"127109.92132.50DN251"91159.10175.79DN321-1/4" 61203.31224.65DN401-1/2"61251.53277.90DN502"37317.81351.16DN652-1/2"37439.76485.91DN803"19574.66629.64DN1004"19747.36818.84DN1255"71047.691147.90DN1506"71241.561360.31DN2008"32116.852319.34备注：1、以上为平头管价格，吊装费免收，车丝或压槽费另计；每支钢塑复合管通常定尺为6000mm；2、以上单价为含税出厂价，不含运费；3、若需以上价目表所列以外的规格或特型产品，请在购货前，签定订货合同。
（单价含17%的增值税专用发票及运费）壹斯意诚马钢管件、沟槽管件分类| 沟槽管件| 玛钢管件| 弯头| 三通| 管箍| 内接| 活结| 补芯| 管帽| 根母|四通| 过管|月弯|内丝弯头|长速接|短速接|刚性接头|挠性接头|90度弯头|三通|沟槽异径三通|螺纹异径三通|正四通|沟槽异径四通|螺纹异径四通|45度弯头|22.5度弯头|11.5度弯头|偏心大小头|螺纹机械四通|沟槽机械四通|沟槽螺纹式机械四通| 马钢管件：弯头、三通、管箍、内接、活结、补芯、管帽、根母、四通、过管|月弯|内丝弯头、长速接、短速接。
沟槽管件：刚性接头、挠性接头、90度弯头、三通、沟槽异径三通、螺纹异径三通、正四通、沟槽异径四通、螺纹异径四通、45度弯头、22.5度弯头、11.5度弯头、偏心大小头、螺纹机械四通、沟槽机械四通、沟槽螺纹式机械四通。
斯意诚全国统一咨询热线：4008241666.斯意诚马钢管件、沟槽管件简介马钢管件：可锻铸铁俗称玛钢,马铁.蠕墨铸铁的生产过程是:首先浇注成白口铸铁件,然后经可锻化退火(可锻化退火使渗碳体分解为团絮状石墨)而获得可锻铸铁件.1.可锻铸铁的化学成分,组织和性能1)可锻铸铁的化学成分是: wC=2.2%～2.8%,wSi=1.0%～1.8%,wMn=0.3%～0.8%,wS≤0.2%,wP≤0.1%.2)可锻铸铁的组织有二种类型:铁素体(F)+团絮状状石墨(G);珠光体(P)+团絮状石墨(G).3)性能由于可锻铸铁中的石墨呈团絮状,对基体的割裂作用较小,因此它的力学性能比灰铸铁高,塑性和韧性好,但可锻铸铁并不能进行锻压加工.可锻铸铁的基体组织不同,其性能也不一样,其中黑心可锻铸铁具有较高的塑性和韧性,而珠光体可锻铸铁具有较高的强度,硬度和耐磨性.沟槽管件：沟槽管件是一种新型的钢管连接管件，也叫卡箍连接，具有很多优点。
自动喷水灭火系统设计规范提出，系统管道的连接应采用沟槽式连接件或丝扣、法兰连接；系统中直径等于或大于100mm的管道，应分段采用法兰或沟槽式连接件连接。
沟槽管件连接技术也称卡箍连接技术，已成为当前液体、气体管道连接的首推技术，尽管这项技术在国内的开发时间晚于国外，但由于其技术的先进性，很快被国内市场所接收。
从1998年开始研制开发到现在，经过短短几年的开发和应用，已逐渐取代了法兰和焊接的两种传统管道连接方式。
不但技术上更显成熟，市场也普遍认可，而且得到了国家法规政策的积极引导。
贰沟槽管件连接技术的应用，使复杂的管道连接工序变得简单、快捷、方便。
使管道连接技术向前迈了一大步。
斯意诚马钢管件、沟槽管件用途管道安装中常用的一种连接管件,连接两根公称通径相同的钢管,使管路做螺栓连接，并且具有可拆分等优势，使管道不经过焊接即可牢固的安装在一起，呈现直线连接。
法兰连接由一对法兰、一个垫片及若干个螺栓螺母组成。
垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使连接严密不漏。
法兰连接是一种可拆连接。
按所连接的部件可分为容器法兰及管法兰；按结构型式分，有整体法兰、活套法兰和螺纹法兰。
常见的整体法兰有平焊法兰及对焊法兰。
平焊法兰的刚性较差，适用于压力p≤4MPa的场合；对焊法兰又称高颈法兰，刚性较大，适用于压力温度较高的场合。
法兰密封面的型式有三种：平面型密封面，适用于压力不高、介质无毒的场合；凹凸密封面，适用于压力稍高的场合；榫槽密封面，适用于易燃、易爆、有毒介质及压力较高的场合。
斯意诚法兰常用于医药化工、机械化工、电力厂、石油化工、机械制造、压力容器、造船业、桥梁工程、重工设备、污水处理、天然气输送、高压管道、各种管道输送领域。
斯意诚马钢管件、沟槽管件用途管道安装中常用的一种连接管件,连接两根公称通径相同的钢管,使管路做螺栓连接，并且具有可拆分等优势，使管道不经过焊接即可牢固的安装在一起，呈现直线连接。
法兰连接由一对法兰、一个垫片及若干个螺栓螺母组成。
垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使连接严密不漏。
法兰连接是一种可拆连接。
按所连接的部件可分为容器法兰及管法兰；按结构型式分，有整体法兰、活套法兰和螺纹法兰。
常见的整体法兰有平焊法兰及对焊法兰。
平焊法兰的刚性较差，适用于压力p≤4MPa的场合；对焊法兰又称高颈法兰，刚性较大，适用于压力温度较高的场合。
法兰密封面的型式有三种：平面型密封面，适用于压力不高、介质无毒的场合；凹凸密封面，适用于压力稍高的场合；榫槽密封面，适用于易燃、易爆、有毒介质及压力较高的场合。
斯意诚法兰常用于医药化工、机械化工、电力厂、石油化工、机械制造、压力容器、造船业、桥梁工程、重工设备、污水处理、天然气输送、高压管道、各种管道输送领域。
斯意诚马钢管件、沟槽管件分类叁沟槽管件包括两个大类产品：①起连接密封作用的管件有刚性接头、挠性接头、机械三通和沟槽式法兰；②起连接过渡作用的管件有弯头、三通、四通、异径管、盲板等。
起连接密封作用的沟槽连接管件主要有三部分组成：密封橡胶圈、卡箍和锁紧螺栓。
位于内层的橡胶密封圈置于被连接管道的外侧，并与预先滚制的沟槽相吻合，再在橡胶圈的外部扣上卡箍，然后用二颗螺栓紧固即可。
由于其橡胶密封圈和卡箍采用特有的可密封的结构设计，使得沟槽连接件具有良好的密封性，并且随管内流体压力的增高，其密封性相应增强。
斯意诚马钢管件、沟槽管件标准国家标准马钢管件GB/T 3287-2000 可锻铸铁管路连接件国家标准沟槽管件GB/T5135.11-2006 沟槽式管件连接件斯意诚沟槽管件连接的优点1 操作简单沟槽管件的连接操作是非常简易的，无需特殊的专业技能，普通工人经过简单的培训即可操作。
这是因为产品已将大量的精细的技术部分以工厂化方式溶入到了产成品中。
一处管件连接仅需几分钟时间，最大限度的简化了现场操作的技术难度，节省工时，从而也稳定了工程质量，提高了工作效率。
这也是安装技术发展的总体方向。
而传统的焊接和法兰连接的管道连接方式，不但需要有相应技能的焊接工人，而且费时，工人的操作难度大，并存在焊接烟尘的污染。
由于操作空间和焊接技能的差异，焊接质量和外观都难以达到满意的结果，从而影响工程的整体质量。
另外，由于沟槽管件为成品件，现场所需要的操作空间小，可真正的实现靠墙靠角安装，操作难度大为减小，从而节省了占地面积，美化了管道安装的效果。
2 管道原有的特性不受影响沟槽管件连接，仅在被连接管道外表面用滚槽机挤压出一个沟槽，而不破坏管道内壁结构，这是沟槽管件连接特有的技术优点。
如果采用传统的焊接操作，许多内壁做过防腐层的管道都将遭到破坏。
因此规范规定镀锌管道，衬塑钢管、钢塑复合管等都不得使用焊接和法兰连接，否则需要二次处理。
肆3有利于施工安全采用沟槽管件连接技术，现场仅需要切割机、滚槽机和钮紧螺栓用的搬手，施工组织方便。
而采用焊接和法兰连接，则需要配备复杂的电源电缆、切割机具、焊接机及氧气和乙炔气瓶等，这就给施工组织带来了复杂性，且也存在着漏电和火灾的危险隐患。
同时焊接和气割所产生的焊渣，不可避免的落入管道内部，使用中容易产生管路阀件甚至设备堵塞，也污染管内水质。
另外，焊接和法兰连接不可避免需要长时间的高强度的高空作业，也容易发生生产安全事故。
4 系统稳定性好，维修方便沟槽管件连接方式具有独特的柔性特点，使管路具有抗震动、抗收缩和膨胀的能力，与焊接和法兰连接相比，管路系统的稳定性增加，更适合温度的变化，从而保护了管路阀件，也减少了管道应力对结构件的破坏。
由于沟槽管件连接操作简单，所需要的操作空间变小，这为日后的维修带来了许多方便条件。
当管道需要维修和更换时，只需松开两片卡箍即可任意更换、转动、修改一段管路。
不需破坏周围墙体，减少了维修时间和维修费用。
5 经济分析由于沟槽管件连接操作简单，省工省时，因此具有良好的经济效益。
许多文章都做过经济分析，认为“采用卡箍连接，虽然卡箍的单个配件价格较高，但整个管网安装的综合效益高于法兰连接”。
文章在对比时都将法兰连接按二次镀锌处理（按规范要求这也是必须要做的）。
斯意诚沟槽管件九大优点1、快捷采取沟槽卡箍接洽和相应的管件安置管路，动工中不用要焊，不用要二次镀锌、二次安置。
升高了安置速率。
2、轻便卡箍接洽重量轻、螺栓数目少、安置方便，不用要格外技能。
3、可靠科学公道的机关策画，奇特的C型橡胶密封圈、实现三重密封，担保了连结密封的可靠性。
4、平安用沟槽式卡箍接洽及相应的管件安置动工，只需机械组装，无须焊接，没有明火，因此，没有焊渣混浊管路，可确保工地平安，对禁火情况条件下的动工，尢为适宜。
5、经济由于安置快捷、无须格外技能，安置返修率低，因而综合安置工本较法兰可减省30-50%。
6、占用空间小沟槽式卡箍接洽连结所占空间约为法兰的70%，并且由于紧固螺栓数目少且无对象性，格外实用空间狭窄情况条件下的动工。
7、维护简略平安可靠的产物格量，只要安置妥贴，管路都市一次试压及格，平安运行，平常无须维护，零配件数十年无须调换。
8、实用管材普遍沟槽式卡箍接洽可以用来连结百般无缝钢管、镀锌钢管、焊接钢管、不锈钢管、铜管等金属管材。
9、可实现管路的柔性连结柔性沟槽式卡箍接洽连结的管路呈柔性体系，能吸取管子因温度改变发生的长度位移，容许管子有必定偏移角度.伍斯意诚沟槽管件用途沟槽管件连接作为一种先进的管道连接方式，即可以明设也可以埋设，即有钢性接头，也有柔性接头。
因此具有广泛的适用范围。
①按系统分：可用于消防水系统、空调冷热水系统、给水系统、石油化工管道系统、热电及军工管道系统、污水处理管道系统等；②按管道材质分：可用于连接钢管、铜管、不锈钢管、衬塑钢管、球墨铸铁管、厚壁塑料管及带有钢管接头和法兰接头的软管和阀件。
斯意诚弯头性能指标范围：DN≤3600mm;S≤360mm；PN≤60.22MPa;T≤1680℃.其中DN代表口径、S代表壁厚、PN代表工作压力、T代表作业问题。
斯意诚弯头可生产型号：DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN175、DN200、DN225、DN250、DN275、DN300、DN350、DN400、DN450、DN500、DN550、DN600、DN700、DN800、DN900、DN1000、DN1200、DN1400、DN1600、DN1800、DN2000等。
并且承揽各种非标尺寸管件的研发设计加工生产。
斯意诚弯头产品证书管件发货清单（针对某单位的发货数量及装订内容列出的清单详情）管件17%增值税专用发票（国家税务局增值税专用发票和产品销售劳务清单等。
）管件合格证（严格质量把关尺寸、外观、缺陷等）；管件材质单（光谱检测材质的化学成份及机械性能）；管件自检记录（公司业内对产品的检测记录与评价结果）；管件超声波报告（产品经超声波检测仪或X光射线穿透检测结果）。
