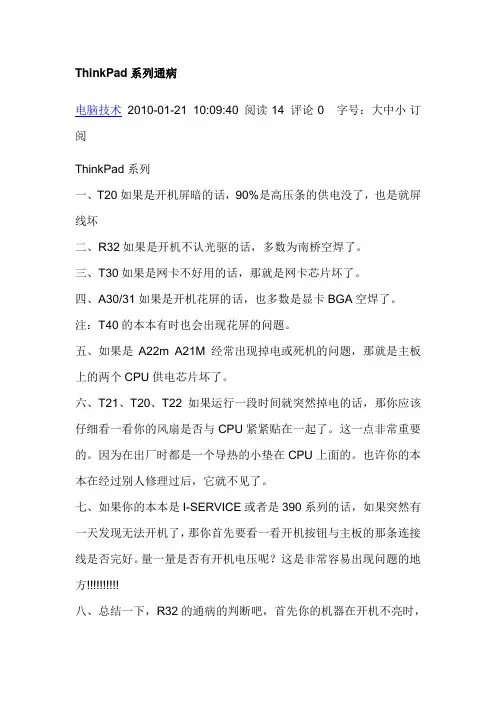

IBM笔记本的通病 $ n, }0 n$ ^: h, x. K9 E
1、IBM T30 能开机，电源指示灯亮，硬盘灯闪亮。屏幕无任何显示，而且有报警声。外接显示器无任何反应，说明电脑本身无法开机。拆机检查CPU加电后是否有温度。如果有，说明CPU工作正常。接 # l% J% h5 P/ S
下来检查内存插接是否良好，把内存从原来的插槽更换到另一插槽，装好后开机，故障排除。此类故障多为内存和内存插槽损坏。
+ n* [( e& c3 H% k6 p- e, r2、IBM R32开机正常，在使用时移动机器就会花屏而且整个屏幕泛白，并死机。拆机检测发现数据线和主板的连接插槽虚焊，因而移动机器时容易造成短路。将其补焊后，故障排除。此类故障也较为多见，花屏是因为接触不良而造成的，短路会造成死机。
1 |7 K2 [6 h9 j' A1 G0 W3、IBM T23串口无法使用，在系统属性里找不到串口的硬件设备。拆机检测后，怀疑串口控制芯片MAX3243损坏，更换后故障排除。此类故障较为多见。
3 ?6 O& u0 ~% t- `8 b( S! }4、一台IBMT40的板，不触发，没有3V、5V。首先，量3V、5V的电感反向阻值，用二极管档打正反向阻值。正向阻值3V：110左右，反向阻值3V：560左右，正向阻值5V：75多，反向阻值70多（低于700以下不正常）此5V肯定有对地短路（正常为1K多，越大越好） , ]2 d/ o9 \: t8 ^* l8 @, y8 Z
然后， 断开5V的3个限流保护电阻，取掉的目的是判断是前级还是后级短路，实际上此板为后级有短路。最后，5V到了哪些地方，则拆那些元件，（还可以用电击法）T40的板的5V到了1845的19、25脚产生自举升压，拆掉一个1845后，阻值升起来了。
, Q, S+ t" V& ]8 v$ A+ j& T) O1845和1631的区别：1631内部有一个LDO能产生5V，可用于自举升压。1845就要借用外部的5V产生自举升压。
6 H0 u, w! a; P3 q; a5、一台T30板（T30的板没有1.5V，直接用1.8V代表）不触发，待机电流0.3A，PMH4、H8拖焊，能触发，上CPU、内存，但没有跑完内存就掉电，换了一个H8还是掉电，考虑到外围元件有无被拖掉，找到一个外围电阻掉了，补上，还是掉电，于是换了原来的H8，上电，OK。
2 H& d+ a N) c! }结论：H8虚焊会引起掉电，不触发，跑内存掉电。晶振旁的电容或RC振荡旁的电阻电容，会引起许多古怪的问题，没核心，没3V、5V等其它不可思议的问题。
% z$ R& g1 y8 E) E: z; @- O6、T2X系列机型由于出厂时间比较早,因此常见的问题大都是屏幕非常非常暗,但其他运行一切正常,这个问题导致的原因我想很多人都知道,因为比较常见.
9 }# A; E" q; I$ I! i导致原因一:高压板 0 D3 [0 D; I) J9 o) v6 G1 s3 s
更换高压板,很简单,如果是改装的高压板价格在150左右,如果是原装的高压板价格在220左右(改装的高压板,硬盘光驱电池等指示灯一般就没有用了,因为改装的只提供了高压,而指示灯线路部分不能通用.)修后质保一般是三个月.
+ |- D/ {# S( i9 W导致原因二:背光灯管老化,更换起来比较麻烦,虽然对于维修者来说,从摔碎废屏上拆个背光灯管是0成本,但是更换起来相对比较麻烦点,说白了就是个工钱,一般更换价格为:200元左右,一般修后质保为三个月. ! O1 m6 f5 O; w, j5 r. d
到目前为止,T2X见的最多的就是以上一个通病故障!其他故障不一一列举! . x# T' W0 K" \
7、T30通病,那就是内存插槽有一个一般用一年半年就不能用了,一般情况下都是下面的槽不能用,有的时候反复插几次就又能用了. * n( L! }% k) c/ }0 _
解决方法: 5 J# [& ?9 E- `7 Y' C8 i" H
用恒温烙铁或者风枪,重新把下面焊一遍即可.一般情况下虚焊不容易肉眼看出来,因为接角太密集了,都重新焊一遍就可以了.如果技术好不用把主板拆下来焊,打开内存盖子直接焊就可以了.
( q" G- \6 [' y1 p注意:一定要用尖头的恒温烙铁.或者风枪,如果没有设备可以找个维修点让他
们帮你焊一遍 9 c4 w& _' d! q# n& D
8、IBM X31不加电故障维修一例
3 U, }1 X- _5 U7 U) F4 S% C3 C故障现象: 5 T" x2 |% i! |; N
按开机键后.显示黑屏,风扇转,指示灯正常. 6 m" @0 ]% r* y, ~9 `+ M7 k8 }
故障分析:
_5 ^" o7 ]! a+ m风扇运转正常,说明CPU单元电路工作正常. # S* W! M; `/ `3 r
检修过程: 3 p5 T5 p9 e9 E5 u
实测北桥无工作电压。
0 Z3 p1 ~) @6 j, a该单元电路不工作的原因有: $ D3 f+ m2 F" Y5 z) n) g& S
一、外部MOS管异常 5 k, l1 c# P, n
二、电源芯片MAX1845损坏。
$ A% H/ P6 H" s3 X/ X. X5 s三、北桥短路 ; I) R r3 _0 J7 V# i
实测16V供电正常，11和12的高电平指令正常，外部两个低端管G 9 ]% u8 @! z* [6 r& ?,
M, Z: M
极仍为保护5V，更换Q45，Q46后机器正常. 2 S; {% C7 g4 t" v1 C
9、T30主板待机0.7,应该是有轻微短路，发现显卡短路,拆掉后还是一样,去南桥之后待机还是这样，H8,PMH,TB6808F也换过,1632供电正常,有3.3V 5N输出，3V 5V管换就好 / X! H4
X0 D5 u2 I7 p' s: ~
10、T40点不亮 挡4R48 这个问题,是T40的通病了,显卡出问题了.
# f5 F! h' b" |9 `, c11、又修好一台NEC E660不开机和昨天的那台E668一样，这台P4的NEC，还是电容问题，在换了10个电容后，可以开机，但是还不跑CPU，查到CPU没有供电，原来给CPU供电电路上有一个7A的保险断路，换之，OK！！
% O7 q/ t$ f, g! m12、IBM T41P开机掉电
( f& l l2 d+ D今天接了一台IBM T41P开机以后只要一碰下面的掌托就会黑 ，之后，有的时候开机不亮，测试卡00，有的时候跑49，把 CPU风扇螺丝打紧或者换个
+ _) z0 d. r/ N* L; J( ?13、R40E 暗屏问题 ' y7 I; V0 Y, Q
最近修到两台R40E，一台暗屏，按下睡眠开关，灯管闪下，另一台摇动屏幕就不稳定 7 R( H!
j* m. T: f8 n
第一台问题出在高压板上，本来想直接给客户换个高压板，但是手上刚好没那个高压板，无意中发现一个换的神州上的高压板上的线圈差不多的，就试着换上去，结果机器亮起来了。
9 f: @6 g# h! d0 \: x8 ~第二台问题出在屏线上，因为摇晃屏，会不稳定，估计是屏线断了，拿下高压板时，用力一拉，结果把屏线和高压板的接口给拉下来了，重新焊回去，一开机，稳定了。 # v4 w. X/ i6 b5 O$ L g
就这样不用成本搞定，那个R40E的屏线和高压板实在是太贵了 ) w9 X/ q* T, W3 K; i, i/ b
14、一台IBM 600老款笔记本开机报8611根据维修经验，这款老机器报8611是键盘的摇赶报错呢，这种情况一般是客户长期使用所致，因为他下面有6个接触点有的虚焊呢，接下来就是拆机，将机器拆开，将6个接触点加焊，OK！！！故障解决！！！！ 2 A, \: p/ {6 i0 ]! y#
`, u! P
15、 IBM-R50,有时可以开,有时开不了,开不了的时候诊断卡跑一个0,所有的灯都亮,没时钟,加焊南桥可以开机但进系统死机,重做就OK
" L) M! M/ Y; M0 l16、R50E,不认网卡和声卡,更换网卡OK,但声卡就麻烦拉
+ @; r0 e: S6 L换了一个,装机可以正常,但放了几个小时就没声了.
& C) m8 r9 I0 P% x# `: J' @/ j用风枪加热就可以,冷了就不行了,以前修过一台DELL 1100的跟你的基本是一样的呢，我把声卡附近的大电容全换呢，芯片全加焊了一下，现在已经过保
修呢，还没有问题呵呵，！！！可能是你还没有焊好， 17、IBM T23 MAX1631 无控制信号
+ ]0 S: V* K- K5 n" }IBMT23 电源芯片 MAX1631 22脚有16V 电压。23脚无5V
控制电压。23脚无5V的话，其他脚都无输出，MAX1631不工作一样。查23脚由TB6808F控制。测TB6808F，有16V 输入，无输出。换TB6808F，开机，还是不行。查TB6808资料，64脚(6808)缺少VCC3SW，VCC3SW由16V适配器输入，经一个5脚IC，产生VCC3SW。5脚IC没控制电压。1632没工作.其实只要把南桥加热一下都能完全解决问题.我的T23 最后修好拉，是没有VCC3SW，是VIN16，没有加到5脚IC 的输入端和控制端。最后2条飞线，解决问题拉 0 h) g& f# u$ j, S5 k
17、MAX1632待机时和开机后各引脚的测量办法 ; }4 I+ c* C2 G- N& Z$ d( v8 i; e
此电压以IBM机器的16V适配器的电压为例，但只要采用1632基本都是通用的。
* |& p5 R+ B% Y待机时：
b/ v+ l% F; U" G+ c9 ]% v1、测16V是否到了1632的22脚。其外围的高端驱动管的D极也要有16V。 1 N' _: Q, Z) [+ W/ C
2、测21脚有没有5V的待机电压。 ! q! r3 q9 W6 X( Y/ E
3当21脚有5V后。1632的25 18脚也有5V : ?4 G! U# X8 P$ m9 w
4、1632的9脚必须要有2。5V的基准电压。 8 Q% e% l/ v+ K6 A* O& p0 Y( K3 Z
开机后：
3 P1 j3 U1 _- j8 K: ^5 L9 H/ O/ J1、当加电后，28 23 7脚要有高电平。
, Q, h0 D3 Q8 h% x$ e( J2 q4 T* ?2、芯片的27 24 16 19要有脉冲信号。要用示波器来测。
! s" }, q) H! }/ z3、1632的 11脚要有PG信号。也就是复位信号。也是5V。
( f: U/ ]- R6 x- V4、以上条件具备后。1632外围的两个供电电感要有3.3V和5V两组电压。
