常用X线摄影参数表

X线摄影规范

-CAL-FENGHAI.-(YICAI)-Company One1 X线摄影规范

【摄影前准备】

头颅、胸部、四肢等部位不需要特殊准备。腹部、下部脊柱、骨盆和尿路等部位摄影时，要事先进行肠道准备以清除肠道内容物，否则影响诊断。

【摄影步骤】

1. 认真核对患者的姓名、性别、年龄、摄片部位。

2. 确定摄片部位。

3. 依据检查部位的实际大小选择适当的照射视野。

4. 胸部、腹部、脊柱、骨盆和头颅等较厚的部位，需使用滤线栅。

5. 除去衣物或身体部位上能影响X线穿透力的物质，如发卡、金属饰物、膏药和辅料等。

6. 选择适当的曝光条件，如焦点大小、千伏、毫安、时间、焦-片距等。

7. 摆好体位、对准中心点、调整曝光视野、手动曝光。

【注意事项】

1. 骨关节系统

⑴患者处于最舒适体位。

⑵摄影部位与数据采集板长轴平行，置于数据采集板中心。

⑶拍摄范围要全，要包括软组织。四肢骨要包括邻近的一个关节，腰椎要包括下部胸椎，胸椎要包括下部颈椎或上部腰椎。

⑷两侧对称的部位，应在同一技术条件下拍摄对侧。

⑸任何部位都要有正、侧两个摄影位置，必要时还要拍摄斜位、切线位和轴位。⑹单侧摄影需在胶片显着位置标明方向。

2. 胸部

⑴常规采用深吸气后屏气曝光，怀疑气胸或支气管异物时，可同时摄深呼气相以资对别。

⑵使用滤线栅。摄影距离150~180cm。短时间、高千伏曝光。

3. 腹部

⑴摄片前清除肠内容物。

⑵曝光时屏气，使用滤线栅，摄影距离100cm。

⑶必要时检查当日禁食及禁服任何药物。

⑷摄片前可进行腹部透视，观察有无其他影响诊断的影像（气影或对比剂影），如有需进行处理。

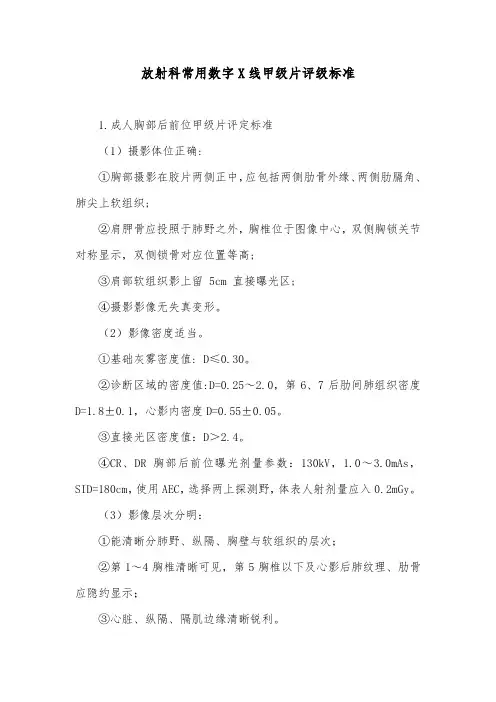

放射科常用数字X线甲级片评级标准

1.成人胸部后前位甲级片评定标准

（1）摄影体位正确:

①胸部摄影在胶片两侧正中，应包括两侧肋骨外缘、两侧肋膈角、肺尖上软组织;

②肩胛骨应投照于肺野之外，胸椎位于图像中心，双侧胸锁关节对称显示，双侧锁骨对应位置等高;

③肩部软组织影上留 5cm 直接曝光区;

④摄影影像无失真变形。

（2）影像密度适当。

①基础灰雾密度值: D≤0.30。

②诊断区域的密度值:D=0.25～2.0，第6、7后肋间肺组织密度

D=1.8±0.1，心影内密度D=0.55±0.05。

③直接光区密度值：D＞2.4。

④CR、DR胸部后前位曝光剂量参数：130kV，1.0～3.0mAs，

SID=180cm，使用AEC，选择两上探测野，体表人射剂量应入0.2mGy。

（3）影像层次分明：

①能清晰分肺野、纵隔、胸壁与软组织的层次；

②第1～4胸椎清晰可见，第5胸椎以下及心影后肺纹理、肋骨应隐约显示；

③心脏、纵隔、隔肌边缘清晰锐利。 （4）无技术操作缺陷：

①有关患者检查的相关信息按规定置放和显示；

②无体外伪影；

③技术操作无划痕，无水迹，无指纹，无漏光，无静电阴影；

④数字图像无IP板或DR探测器等影像设备原因伪影。

2.成人胸部侧位甲级片评定标准

（1）摄影体位正确：

①图像下方包括前后肋隔角，胸椎呈侧位投影，第4胸椎以下椎体清晰可见；

②双肺后缘重叠，胸骨两侧缘重叠良好。

（2）影像密度适当。

①基础灰雾密度值： D≤0.30。

②诊断区域的密度值：D=0.25～ 2.0。

③直接曝光区密度值：D＞2.4。

④CR、DR胸部侧位曝光剂量参数：130kV，3.0～6.0mAs,SID=180cm，使用AEC，选择中间探测野，体表入射剂量应＜0.6mGy。

（3）影像层次分明：

①从颈部到气管分叉部，能连续追踪到气管影像；

②心脏、主动脉弓移行部、降主动脉影像明了；

③肺野血管影自肺门向肺野外带能连续追踪，并清晰可见直径2mm血管影；一侧隔肌面、肋隔角边缘锐利清晰。

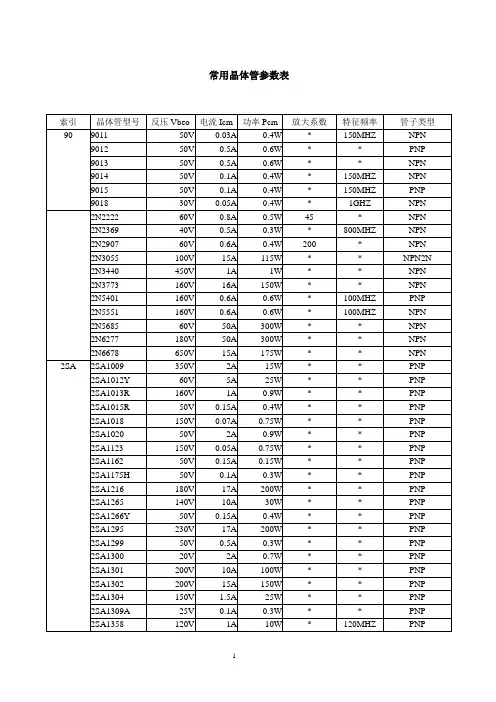

1 常用晶体管参数表

索引 晶体管型号 反压Vbeo 电流Icm 功率Pcm 放大系数 特征频率 管子类型

90 9011 50V 0.03A 0.4W * 150MHZ NPN

9012 50V 0.5A 0.6W * * PNP

9013 50V 0.5A 0.6W * * NPN

9014 50V 0.1A 0.4W * 150MHZ NPN

9015 50V 0.1A 0.4W * 150MHZ PNP

9018 30V 0.05A 0.4W * 1GHZ NPN

2N2222 60V 0.8A 0.5W 45 * NPN

2N2369 40V 0.5A 0.3W * 800MHZ NPN

2N2907 60V 0.6A 0.4W 200 * NPN

2N3055 100V 15A 115W * * NPN2N

2N3440 450V 1A 1W * * NPN

2N3773 160V 16A 150W * * NPN

2N5401 160V 0.6A 0.6W * 100MHZ PNP

2N5551 160V 0.6A 0.6W * 100MHZ NPN

2N5685 60V 50A 300W * * NPN

2N6277 180V 50A 300W * * NPN

2N6678 650V 15A 175W * * NPN

2SA 2SA1009 350V 2A 15W * * PNP

2SA1012Y 60V 5A 25W * * PNP

2SA1013R 160V 1A 0.9W * * PNP

2SA1015R 50V 0.15A 0.4W * * PNP

2SA1018 150V 0.07A 0.75W * * PNP

2SA1020 50V 2A 0.9W * * PNP

2SA1123 150V 0.05A 0.75W * * PNP

2SA1162 50V 0.15A 0.15W * * PNP

1 移动式数字化摄影X射线机参数与要求

货物名称：移动式数字化摄影X射线机

数量：一台

用途说明：适用于医疗单位进行X射线摄影检查。

品牌要求：知名品牌、具备良好的市场认可度与占有率。

1、高压发生器及曝光控制系统

*1.1最大输出功率：≥40kW（提供检测报告复印件证明）

1.2输出电压：40～125kV

*1.3最大管电流：≥500mA（提供检测报告复印件证明）

1.4最大mAs: ≥400mAs

1.5最短精确曝光时间：≤1ms

*1.6为提供工作效率，降低使用者门槛，设备应具有APR自动控制程序摄影功能，并提供能证明具备该功能的相关文件

*1.7所投产品原厂制造的高压发生器，提供相关证明材料

2、X线球管

2.1球管类型：旋转阳极球管

2.2大小焦点：1.3/0.6mm

2.3球管热容量：≥107kHU

3、平板探测器

*3.1投标产品无线平板探测器，提供相关证明材料

3.2探测器成像介质：非晶硅介质

3.3探测器有效成像尺寸：17″×17″（43cm×43cm）

3.4探测器检测像素矩阵：≥3k×3k

3.5探测器检测单元尺寸：≤140μm

*3.6动态范围：≥16bit 2 3.7整板重量：≤4kg

3.8最大承受重量：≥130kg

*3.9配备智能插拔充电技术(既在主机上实现充电，无需单独充电器)

4、移动DR车

*4.1结构类型：多关节折臂式

4.2无外置线缆

4.3最大焦点高度：≥200cm

4.4移动DR运动方式：电动推行（充电一次，续航八公里）

4.5机身宽度：≤65cm

*4.6机身高度：≤150cm（提供检测报告复印件证明）

4.7曝光控制：无线射频曝光

4.8整机重量：≤300kg

4.9配备防碰撞保护装置

5、限束器

5.1旋转角度：≥±150°

5.2非外接供电线设计：是

6、图像采集/处理工作站

6.1基于WINDOWS操作系统的专业图像工作站

6.2显示器尺寸：≥15英寸触摸屏显示器
