悬挑卸料平台验收表

成　中　集　团 成中·忠诚到永远！ 第一工程局

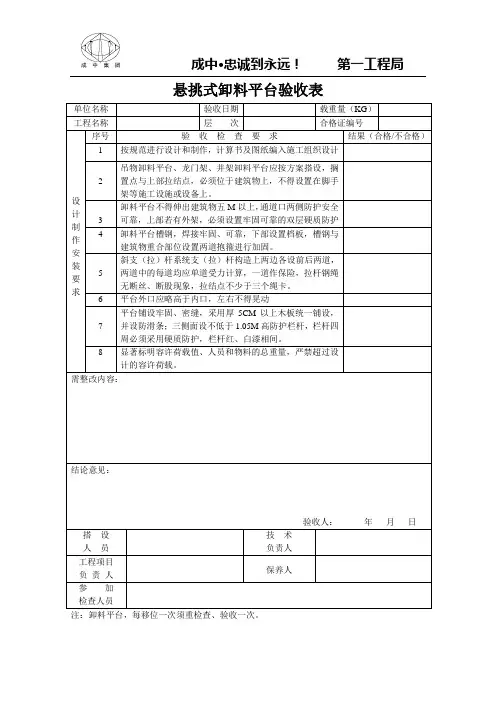

悬挑式卸料平台验收表

单位名称 验收日期 载重量（KG）

工程名称 层 次 合格证编号

设计制作安装要求 序号 验 收 检 查 要 求 结果（合格/不合格）

1 按规范进行设计和制作，计算书及图纸编入施工组织设计

2

吊物卸料平台、龙门架、井架卸料平台应按方案搭设，搁置点与上部拉结点，必须位于建筑物上，不得设置在脚手架等施工设施或设备上。

3 卸料平台不得伸出建筑物五M以上，通道口两侧防护安全可靠，上部若有外架，必须设置牢固可靠的双层硬质防护

4 卸料平台槽钢，焊接牢固、可靠，下部设置档板，槽钢与建筑物重合部位设置两道抱箍进行加固。

5 斜支（拉）杆系统支（拉）杆构造上两边各设前后两道，两道中的每道均应单道受力计算，一道作保险，拉杆钢绳无断丝、断股现象，拉结点不少于三个绳卡。

6 平台外口应略高于内口，左右不得晃动

7 平台铺设牢固、密缝，采用厚5CM以上木板统一铺设，并设防滑条；三侧面设不低于1.05M高防护栏杆，栏杆四周必须采用硬质防护，栏杆红、白漆相间。

8 显著标明容许荷载值、人员和物料的总重量，严禁超过设计的容许荷载。

需整改内容：

结论意见：

验收人： 年 月 日

搭 设

人 员 技 术

负责人

工程项目

负 责 人 保养人

参 加

检查人员

注：卸料平台，每移位一次须重检查、验收一次。

槟悦花园（10#-18#楼）及地下室车库工程 悬挑式卸料平台专项施工方案

1

目 录

一、工程概况 ............................................................ 3

（一）工程概况 .......................................................... 3

（二）编制说明及布置位置 ................................................ 4

（三）编制依据 .......................................................... 5

二、悬挑卸料钢平台方案设计 .............................................. 5

（一）悬挑卸料钢平台设计总体概况 ........................................ 5

（二）悬挑卸料钢平台构造设计 ............................................ 5

三、悬挑钢平台制作 ...................................................... 6

（一）材料要求 .......................................................... 6

（二）材料需用计划 ...................................................... 6

（三）悬挑钢平台制作 .................................................... 6

四、悬挑钢平台安装 ...................................................... 7

项目安全管理表格

悬挑式卸料平台验收表 表格编号

工程名称

及编码 验收时间

作业班组 所属单位

验收部位 搭设高度

序号 验收项目 验收内容 验收标准 验收结果

1 施工方案 计算书、施工图纸、审批手续

2 拉结设置 间距、角度、设置方式

3 钢丝绳 规格材质、设置方式、受力计算

4 压环、拉环 压环、拉环材质、设置方式、连接部位

5 钢丝绳绳卡 绳卡数量、间距、安全环

6 锐角保护 保护方式、设施

7 防护 铺设材料及方式、防护栏杆

8 标牌 警示标牌、限载标牌

9 其他

10 验收结论：

验

收

人

签

名 方案编制人/技术负责人 项目专业工程师 项目安全总监/安全工程师

分包单位现场负责人 项目监理总监（监理工程师） 其他验收人员

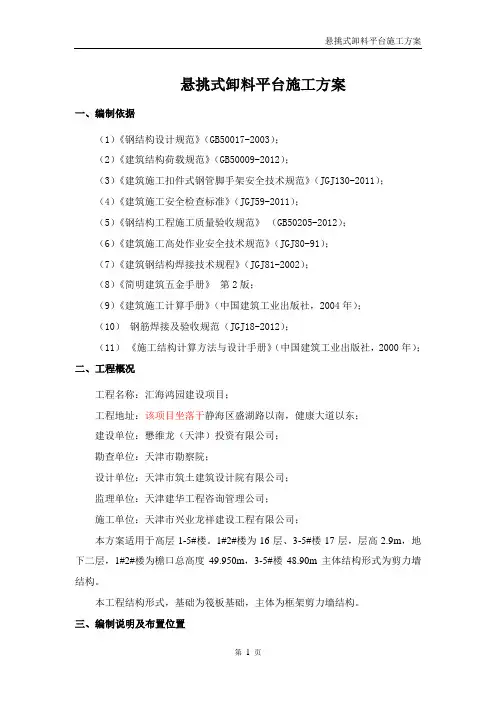

悬挑式卸料平台施工方案

第 1 页 悬挑式卸料平台施工方案

一、编制依据

（1）《钢结构设计规范》（GB50017-2003）；

（2）《建筑结构荷载规范》（GB50009-2012）；

（3）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；

（4）《建筑施工安全检查标准》（JGJ59-2011）；

（5）《钢结构工程施工质量验收规范》 （GB50205-2012）；

（6）《建筑施工高处作业安全技术规范》（JGJ80-91）；

（7）《建筑钢结构焊接技术规程》（JGJ81-2002）；

（8）《简明建筑五金手册》 第2版；

（9）《建筑施工计算手册》（中国建筑工业出版社，2004年）；

（10） 钢筋焊接及验收规范（JGJ18-2012）；

（11） 《施工结构计算方法与设计手册》（中国建筑工业出版社，2000年）；

二、工程概况

工程名称：汇海鸿园建设项目；

工程地址：该项目坐落于静海区盛湖路以南，健康大道以东；

建设单位：懋维龙（天津）投资有限公司；

勘查单位：天津市勘察院；

设计单位：天津市筑土建筑设计院有限公司；

监理单位：天津建华工程咨询管理公司；

施工单位：天津市兴业龙祥建设工程有限公司；

本方案适用于高层1-5#楼。1#2#楼为16层、3-5#楼17层，层高2.9m，地下二层，1#2#楼为檐口总高度49.950m，3-5#楼48.90m主体结构形式为剪力墙结构。

本工程结构形式，基础为筏板基础，主体为框架剪力墙结构。

三、编制说明及布置位置 悬挑式卸料平台施工方案

第 2 页 （1）卸料平台为该层的构筑物支撑材料及模板材料传递给上一层结构施工的材料所需的临时性工序，但该悬挑平台，悬挑较大、较宽，仅依赖根部砥柱、外挑部纯属钢丝绳受力的概念。因此必须达到自身刚度和稳定性，和达到足够的承载力；在施工过程中，荷载不超过1吨（本工程特别要求平台荷载不超过0.5t），在各种荷载作用下不发生失稳、倒塌，不允许刚架变形、倾斜、摇晃式扭曲等现象，以确保安全。
