混凝土预制构件

混凝土预制构件的种类及规格

一、前言

混凝土预制构件是一种在工厂内制造的构件，可根据设计要求进行预制，以达到优质、高效、节能的目的。混凝土预制构件具有制作周期短、质量稳定、施工方便等优点，在建筑、桥梁、隧道、水利工程等领域得到广泛应用。本文将详细介绍混凝土预制构件的种类及规格。

二、混凝土预制构件的种类

1.板类预制构件

板类预制构件是将混凝土预制构件分为矩形板、楼板、中空板、薄板等。板类预制构件的特点是重量轻、强度高、防火性能好、施工方便、节省人工。常用规格如下：

（1）矩形板：厚度一般为150mm，长度和宽度根据设计要求进行定制。

（2）楼板：厚度一般为120mm，常用长度为3m，宽度为600mm。

（3）中空板：常用厚度为80mm、100mm、120mm，长度和宽度根据设计要求进行定制。

（4）薄板：常用厚度为50mm，长度和宽度根据设计要求进行定制。

2.柱类预制构件

柱类预制构件是将混凝土预制构件分为方柱、圆柱、异型柱等。柱类预制构件的特点是强度高、稳定性好、施工方便、美观大方。常用规格如下：

（1）方柱：常用边长为300mm、400mm、500mm，高度根据设计要求进行定制。

（2）圆柱：常用直径为300mm、400mm、500mm，高度根据设计要求进行定制。

（3）异型柱：根据设计要求进行定制。

3.梁类预制构件

梁类预制构件是将混凝土预制构件分为梁、构件、空心梁等。梁类预制构件的特点是强度高、稳定性好、施工方便、美观大方。常用规格如下：

（1）梁：常用截面为矩形、T形、I形，长度和宽度根据设计要求进行定制。

（2）构件：常用规格为300mm x 300mm，长度和宽度根据设计要求进行定制。

（3）空心梁：常用规格为300mm x 300mm，长度和宽度根据设计要求进行定制。

三、混凝土预制构件的规格

混凝土预制构件的规格是根据设计要求进行定制的，常用的规格如下：

1.板类预制构件

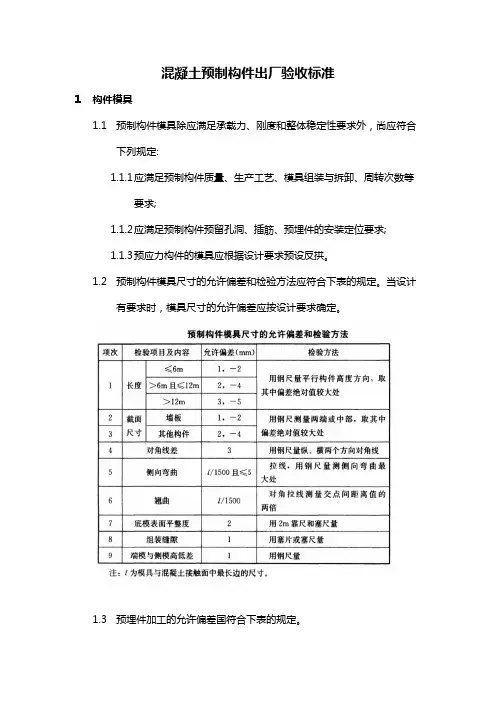

混凝土预制构件出厂验收标准

1 构件模具

1.1 预制构件模具除应满足承载力、刚度和整体稳定性要求外，尚应符合下列规定:

1.1.1 应满足预制构件质量、生产工艺、模具组装与拆卸、周转次数等要求;

1.1.2 应满足预制构件预留孔洞、插筋、预埋件的安装定位要求;

1.1.3 预应力构件的模具应根据设计要求预设反拱。

1.2 预制构件模具尺寸的允许偏差和检验方法应符合下表的规定。当设计有要求时，模具尺寸的允许偏差应按设计要求确定。

1.3 预埋件加工的允许偏差国符合下表的规定。

1.4 固定在模具上的预埋件、预留孔洞中心位置的允许偏差应符合下表的规定。

2 构件制作

2.1 在混凝土浇筑前应进行预制构件的隐蔽工程检查，检查项目应包括下列内容:

2.1.1 钢筋的牌号、规格、数量、位置、间距等;

2.1.2 纵向受力钢筋的连接方式、接头位置、接头质量、接头面积百分率、搭接长度等;

2.1.3 箍筋、横向钢筋的牌号、规格、数量、位置、间距，箍筋弯钩的弯折角度及平直段长度;

2.1.4 预埋件、吊环、插筋的规格、数量、位置等;

2.1.5 灌浆套筒、预留孔洞的规格、数量、位置等;

2.1.6 钢筋的混凝土保护层厚度;

2.1.7 夹心外墙板的保温层位置、厚度，拉结件的规格、数量、位置等;

2.1.8 预埋管线、线盒的规格、数量、位置及固定措施。

2.2 带面砖或石材饰面的预制构件宜采用反打一次成型工艺制作，并应符合下列要求:

2.2.1 当构件饰面层采用面砖时，在模具中铺设面砖前，应根据排砖固的要求进行配砖和加工;饰面砖应采用背面带有燕尾槽或粘结性能可靠的产品。

2.2.2 当构件饰面层采用石材时，在模具中铺设石材前，应根据排板图的要求进行配板和加工;应按设计要求在石材背面钻孔、安装不锈钢卡钩、涂覆隔离层。

2.2.3 应采用具有抗裂性和柔韧性、收缩小且不污染饰面的材料嵌填面砖或石材之间的接缝，并应采取防止面砖或石材在安装钢筋、浇筑、混凝土等生产过程中发生位移的措施。

混凝土预制构件设计

一、引言

混凝土预制构件是一种重要的建筑材料，它具有质量稳定、生产工艺简单、施工方便、使用寿命长等优点。本文将介绍混凝土预制构件的设计流程和注意事项。

二、设计流程

（一）确定构件种类和规格

混凝土预制构件种类繁多，应根据建筑设计要求和实际使用需要，选择适合的构件种类和规格。在选择规格时，应考虑到构件的强度、稳定性和经济性等因素。

（二）确定构件结构形式

构件结构形式包括构件的几何形状、截面形状、钢筋布置形式等。应根据建筑设计要求和实际使用需要，选择适合的构件结构形式。在确定钢筋布置形式时，应考虑到构件的受力情况和施工工艺等因素。

（三）制定构件设计方案

制定构件设计方案时应根据构件的受力情况和设计要求，确定构件的尺寸、强度等参数。在制定方案时，应考虑到构件的材料特性和施工工艺等因素。

（四）进行构件结构计算

进行构件结构计算时，应根据构件的受力情况和设计要求，进行强度、稳定性、承载能力等方面的计算。在进行计算时，应考虑到构件的材料特性和施工工艺等因素。

（五）进行构件细部设计

进行构件细部设计时，应根据构件的结构形式和设计要求，确定构件的细节处理和钢筋布置等参数。在进行细部设计时，应考虑到构件的施工工艺等因素。

（六）进行构件制造

进行构件制造时，应根据构件的设计要求和制造工艺，进行模具制造、混凝土拌合、浇筑成型等工艺。在进行制造时，应考虑到施工工艺、质量控制等因素。

（七）进行构件安装

进行构件安装时，应根据构件的设计要求和安装工艺，进行构件的运输、吊装、固定等工艺。在进行安装时，应考虑到施工工艺、安全控制等因素。

三、设计注意事项

（一）材料选用 混凝土预制构件的质量直接关系到其使用寿命和安全性，因此在选择材料时应仔细考虑。一般来说，混凝土应选用符合国家标准的水泥、骨料和粉料等原材料；钢筋应选用符合国家标准的优质钢材。

（二）结构形式选择

混凝土预制构件的结构形式应根据建筑设计要求和实际使用需要进行选择。一般来说，应选择结构简单、构造合理、施工方便的结构形式。

混凝土预制构件生产流程

一、概述

混凝土预制构件是指在工厂生产线上制造完成后，再运至现场进行安装的构件。与传统的现场浇筑方式相比，混凝土预制构件具有质量可控、施工周期短、节约材料等优点，因此在建筑行业得到了广泛应用。本文将介绍混凝土预制构件的生产流程。

二、原材料准备

混凝土预制构件的主要原材料包括水泥、骨料、粉煤灰等。首先，需要对这些原材料进行准备工作。水泥要经过质量检测，确保符合国家标准；骨料要进行筛分、清洗等处理，以保证其质量和粒径分布；粉煤灰也需要经过粉碎、筛分等工序进行处理。

三、混凝土调配

在混凝土预制构件的生产过程中，混凝土的配比非常重要。根据设计要求和实际情况，需要将水泥、骨料、粉煤灰等按一定比例进行混合。混合的过程需要使用搅拌机，确保各种原材料能够充分混合，形成均匀的混凝土。

四、模具制作

混凝土预制构件需要使用模具进行成型。模具的制作需要根据设计图纸进行，通常采用钢模具或玻璃钢模具。首先，根据设计要求制作模具的内部结构，然后再进行外部的封闭。模具的制作需要精确的尺寸和平整的表面，以确保最终产品的质量。

五、浇筑和养护

在模具制作完成后，就可以进行混凝土的浇筑工作。混凝土需要均匀地倒入模具中，并使用振动器进行振动，以排除气泡并提高混凝土的密实度。之后，需要进行一定的养护工作，通常包括覆盖保湿膜、喷水养护等，以保持混凝土的湿润度，促进其早期强度的发展。

六、脱模和修整

经过一定的养护时间后，混凝土达到了脱模条件。此时，可以将模具拆除，取出混凝土构件。在脱模之后，还需要对构件进行修整工作，包括修剪边角、修复表面等。修整的过程需要使用切割机、打磨机等工具，以确保构件的外观和尺寸符合要求。

七、包装和运输

修整完成后，混凝土预制构件需要进行包装和运输。通常采用木箱、钢架等方式进行包装，以保护构件不受损坏。在运输过程中，需要注意防止碰撞和振动，以避免对构件的影响。

八、现场安装

混凝土预制构件在运抵现场后，需要进行安装工作。安装的过程需要根据设计要求进行，通常采用吊装、焊接等方式进行。安装时需要注意构件的位置、角度和连接方式，以确保安装的质量和稳定性。
