钢结构送检项目及取样方法
Steel Structure n Items and Sampling Methods
Material Name: Steel
Testing Content According to Standards:
Tensile Strength of us Steels: GB/T1591-1994
Bending Test of Materials: GB/
Welding: High Strength Welds
Bolts: High Strength Bolts。Anti-Sliding Coefficient of Bolt
ns
Weld Seam Quality: No Internal Defects。Tested by
Ultrasonic Flaw n according to GB-2001 and JG/T203-2007
Tensile Strength Test:
Sampling Methods:
Take 2 pieces of 300*30 samples for each n Take 3 sets of samples for each n according to GB-2001
For M36 and below。take 5000 pieces。for M36 and above。take 2000 pieces for each batch of 2000t of engineering quantity
100% on-site testing for first-level weld seams。and 20%
testing for second-level weld seams according to GB-2001 and
Appendix A for weld seam appearance defect n
钢结构检测与见证取样方法及内容
本文介绍了钢结构检测与见证取样方法及内容。第一部分是见证取样检测，其中包括钢材质量和紧固件及网架节点连接质量两个方面。
针对钢材质量，需要对属于一定情况的钢材进行化学成分分析和力学性能的抽样复验。具体情况包括国外进口钢材、钢材混批、板厚等于或大于40mm且设计有Z向性能要求的厚板、建筑结构安全等级为一级、大跨度钢结构中主要受力构件所采用的钢材、设计有复验要求的钢材以及对质量有疑义的钢材。化学成分分析是主控项目，检验指标包括碳、硅、锰、硫、磷及其他合金元素。依据标准是《钢和铁化学成分测定用试样的取样和制样方法》GB/T-2006和《建筑结构检测技术标准》GB/T-2004.取样方法及数量需要保证分析试样能代表抽样产品的化学成分平均值，并且应尽可能避开表面缺陷。制备的分析试样的质量应足够大，以便进行必要的复检验。力学性能检验也是主控项目，检验指标包括屈服点、抗拉强度、伸长率、冷弯和冲击功。依据标准是《钢及钢产品力学性能试验取样位置及试验制备》GB/T2975-1998和《建筑结构检测技术标准》GB/T-2004.取样方法及数量需要在外观及尺寸合格的钢材上取样，取样的位置及方向应符合标准规定。每批钢材需要取1个拉伸试验样、1个冷弯试验样和3个冲击试验样。当屈服点或抗拉强度不满足要求时，需要补充取样进行拉伸试验，补充试验应将同类构件同一规格的钢材划为1批，每批抽样3个。
针对紧固件及网架节点连接质量，需要对高强度大六角头螺栓连接副进行检测。这也是主控项目。检验内容包括紧固件的材质、尺寸、表面质量、力学性能和连接质量。依据标准是《钢结构工程施工质量验收规范》GB-2001和《建筑结构检测技术标准》GB/T-2004.取样方法及数量需要在每批螺栓连接副中，随机取样1个进行检验。检验时需要进行外观检查、尺寸检查、硬度检查、拉伸试验和冲击试验，确保紧固件和连接质量符合标准要求。
钢结构工程见证取样送样试验项目
一、钢材及焊接材料复验
（一）《钢结构工程施工质量验收规范》GB50205—2001第4.2.2条规定：
对属于下列情况之一的钢材，应进行抽样复验，其复验结果应符合现行国家产品标准和设计要求。
1、国外进口钢材；
2、钢材混批；
3、板厚等于或大于40 mm ，且设计有Z向性能要求的厚板；
4、建筑结构安全等级为一级，大跨度钢结构中主要受力构件所采用的钢材；
5、设计有复验要求的钢材；
6、对质量有疑义的钢材。
检查数量：全数检查。
检查方法：检查复验报告。
（二）《钢结构工程施工质量验收规范》GB50205—2001第4.3.2条规定：
重要钢结构采用的焊接材料应进行抽样复验，复验结果应符合现行国家产品标准和设计要求。
检查方法：全数检查。
检验方法：检查复验报告。
二、高强螺栓预拉力、扭矩系数复验
（一）《钢结构工程施工质量验收规范》GB50205—2001第4.4.2条规定：
高强度大六角头螺栓连接副应按规范附录B的规定检验其扭矩系数，其检验结果应符合本规范附录B的规定。
检查数量：每批应抽取8套连接副进行复验。
检验方法：检查复验报告。
（二）《钢结构工程施工质量验收规范》GB50205—2001第4.4.3条规定：
扭剪型高强螺栓连接副应按规范附录B的规定检验预拉力，其检验结果应符合本规范附录B的规定。
检查方法：全数检查。
检验方法：检查复验报告。
三、摩擦面抗滑移系数复验
《钢结构工程施工质量验收规范》GB50205—2001第6.3.1条规定： 钢结构制作和安装单位应按本规范附录B的规定分别进行高强度螺栓摩擦面的抗滑移系数试验和复验，现场处理的构件摩擦面应单独进行摩擦面抗滑移系数试验，其结果应符合设计要求。
检查数量：制造厂和安装单位应分别以钢结构制造批为单位进行抗滑移系数试验。制造批可按分部（子分部）工程划分规定的工程量每2000t为一批，不足2000t的可视为一批。选用两种以上表面处理工艺时，每种处理工艺应单独检验。每批三组试件。

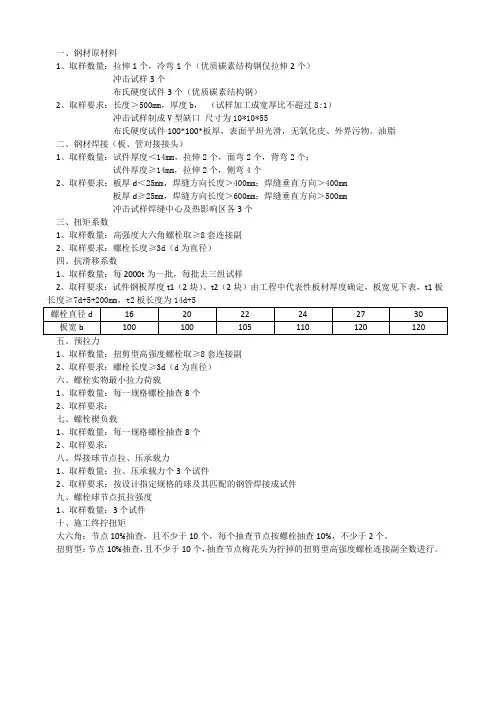

一、钢材原材料
1、取样数量：拉伸1个，冷弯1个（优质碳素结构钢仅拉伸2个）
冲击试样3个
布氏硬度试件3个（优质碳素结构钢）
2、取样要求：长度＞500mm，厚度b， （试样加工成宽厚比不超过8:1）
冲击试样制成V型缺口 尺寸为10*10*55
布氏硬度试件100*100*板厚，表面平坦光滑，无氧化皮、外界污物。油脂
二、钢材焊接（板、管对接接头）
1、取样数量：试件厚度＜14mm，拉伸2个，面弯2个，背弯2个；
试件厚度≥14mm，拉伸2个，侧弯4个
2、取样要求：板厚d＜25mm，焊缝方向长度＞400mm；焊缝垂直方向＞400mm
板厚d≥25mm，焊缝方向长度＞600mm；焊缝垂直方向＞500mm
冲击试样焊缝中心及热影响区各3个
三、扭矩系数
1、取样数量：高强度大六角螺栓取≥8套连接副
2、取样要求：螺栓长度≥3d（d为直径）
四、抗滑移系数
1、取样数量：每2000t为一批，每批去三组试样
2、取样要求：试件钢板厚度t1（2块）、t2（2块）由工程中代表性板材厚度确定，板宽见下表，t1板长度≥7d+5+200mm，t2板长度为14d+5
螺栓直径d 16 20 22 24 27 30
板宽b 100 100 105 110 120 120
五、预拉力
1、取样数量：扭剪型高强度螺栓取≥8套连接副
2、取样要求：螺栓长度≥3d（d为直径）
六、螺栓实物最小拉力荷载
1、取样数量：每一规格螺栓抽查8个
2、取样要求：
七、螺栓楔负载
1、取样数量：每一规格螺栓抽查8个
2、取样要求：
八、焊接球节点拉、压承载力
1、取样数量：拉、压承载力个3个试件
2、取样要求：按设计指定规格的球及其匹配的钢管焊接成试件
九、螺栓球节点抗拉强度
