污水管道施工方案

目 录

1 编制依据 ................................................. 1

2 编制说明 ................................................. 1

3 工程简况及主要工程数量 ................................... 2

3.1 工程简况 ............................................ 2

3.2 主要工程数量 ........................................ 2

3.3 地质和水文条件 ...................................... 4

4 施工总体方案 ............................................. 7

4.1 施工工期目标 ........................................ 7

4.2 施工工艺流程 ........................................ 7

4.3 施工总体部署 ........................................ 8

5 施工方法、关键技术、工艺要点及要求 ...................... 11

5.1 施工测量与监测 ..................................... 11

5.2雨污水管道施工方法 ................................. 13

5.3 关键技术及控制要点 ................................. 27

5.4施工注意事项及要求 ................................. 28

6 质量目标，质量保证措施 .................................. 29

污水管道工程施工

一、施工顺序：

污水工程施工顺序为：

双壁玻纹管：开挖沟槽→垫层（砼管基础）→稳管、安管→管件连接→调整中线及高程→回填砂基础→闭水试验→砌检查井、回填土。

钢筋砼二级管道：开挖沟槽→砼管基础→稳管、安管→调整中线及高程→砼管护角砼浇筑→ 管接口抹带→成形检查井 →闭水试验→回填土。

二、施工方法

7.2.2.1管沟槽开挖

7.2.2.1.1管沟开挖前，必须弄清与施工相关的地下情况，根据图纸及有关资料的提供，可采用现场开挖探坑的方法，查明其情况。所施工工程如与已建管道构筑物衔接，必须在挖管沟前对其平面位置和高程进行校对，必要时开挖核实；若施工段的地下情况与施工图及有关资料提供的情况不符合时应及时通知建设单位、监理单位予以处理。

7.2.2.1.2采用人工配合机械（反铲挖掘机）放坡开挖管沟，放坡系数拟定为1:0.5。遇有地下管线时，为了保护地挖，当管沟挖深超过2m时应分层开挖，边坡不变，层间留台宽度为1m。

7.2.2.1.3管沟开挖前，应向机械司机详细交底，交底内容一般包括挖槽断面、堆土位置、现有地下构筑物情况及施工技术、安全要求等，并指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖。 7.2.2.1.4管沟开挖时，先进行详细的测量定位并用石灰标示出开挖边线，复核无误后可指挥挖掘机由临时便道进入管沟开挖范围进行开挖，挖掘机一边开挖一边后退，开挖出来的土堆于沟槽两侧，堆土坡脚距槽边1.0m以

外，堆土高度不超过1.5m，堆土坡度不宜陡于自然止角。

7.2.2.1.5由于挖掘机不可能准确地将槽底按规定高程整平，所以为确保槽底土壤结构不被挠动或破坏，开挖管沟时应在设计槽底高程以上保留20cm左右一层不用机械进行开挖，而用人工清底至设计高程。

7.2.2.1.6撑板支撑应随挖土的加深及时安装，沟槽采用密排立板横撑，开始支撑的开挖沟槽深度不得超过1m，以后开挖与支撑交替进行，每次交替的深度宜为0.4～0.8m。

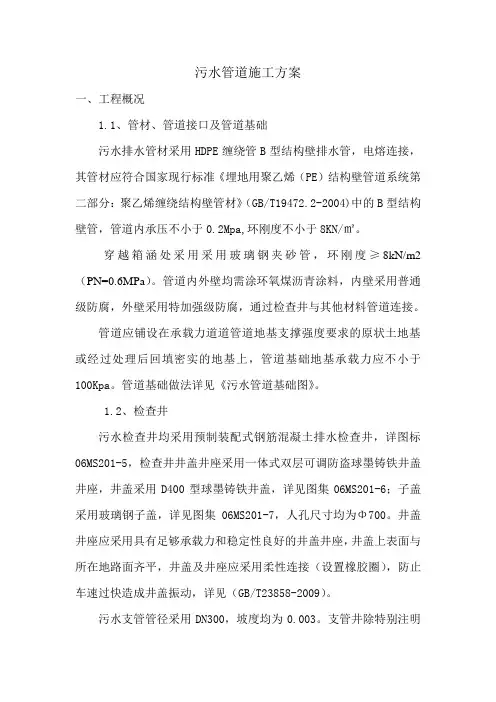

污水管道施工方案

一、工程概况

1.1、管材、管道接口及管道基础

污水排水管材采用HDPE缠绕管B型结构壁排水管，电熔连接，其管材应符合国家现行标准《埋地用聚乙烯（PE）结构壁管道系统第二部分：聚乙烯缠绕结构壁管材》（GB/T19472.2-2004)中的B型结构壁管，管道内承压不小于0.2Mpa,环刚度不小于8KN/㎡。

穿越箱涵处采用采用玻璃钢夹砂管，环刚度≥8kN/m2（PN=0.6MPa）。管道内外壁均需涂环氧煤沥青涂料，内壁采用普通级防腐，外壁采用特加强级防腐，通过检查井与其他材料管道连接。

管道应铺设在承载力道道管道地基支撑强度要求的原状土地基或经过处理后回填密实的地基上，管道基础地基承载力应不小于100Kpa。管道基础做法详见《污水管道基础图》。

1.2、检查井

污水检查井均采用预制装配式钢筋混凝土排水检查井，详图标06MS201-5，检查井井盖井座采用一体式双层可调防盗球墨铸铁井盖井座，井盖采用D400型球墨铸铁井盖，详见图集06MS201-6；子盖采用玻璃钢子盖，详见图集06MS201-7，人孔尺寸均为Φ700。井盖井座应采用具有足够承载力和稳定性良好的井盖井座，井盖上表面与所在地路面齐平，井盖及井座应采用柔性连接（设置橡胶圈），防止车速过快造成井盖振动，详见（GB/T23858-2009）。

污水支管管径采用DN300，坡度均为0.003。支管井除特别注明外均采用φ800圆形检查井。在污水管道每隔适当距离的检查井内设置沉泥槽。

二、施工方法

2.1 管道施工程序

2.1.1 管道施工遵循先干管，后支管；先深管，后浅管；先大管，后小管；先重力流管线，后压力流管线的原则分区分段地进行施工。施工主要步骤如下：

测量放线→开挖探井→降水（深基槽）→地下设施保护（钢板桩）→沟槽开挖→基底处理（基础施工）→管道铺设→接口→检查井施工→闭水试验→沟槽回填→地面设施恢复。

排水管施工施工工艺框图

1 排水管道施工方案

第一章：工程概况

一.编制依据

1、施工图纸：

科研生产办公基地写字楼A座地下管线迁建工程12407施水01

1.2现行国家工程质量验收规范：

1.2.1《给水排水管道工程施工及验收规范》（GB50268-2008）

1.2.2《埋地聚乙烯排水管道工程技术规范》（CECS164-2004）

二.工程概况及特点

本工程为科研生产办公基地A座办公楼地下排水管道迁建工程，迁建排水管道总长度为300m，管材为HDPE双壁波纹排水管DN300,排水检查井采用直径1000㎜钢筋砼检查井，共8座，复合材料井盖；拟拆除管线长度280m，

主要工程量如下表：

序号 名称 规格 单位 数量

1 HDPE双壁波纹管 DN300 m 300

2 圆形混凝土污水检查井 Φ1000 座 8

3 复合材料井盖（排水） Φ700 套 8

2 第二章：总体施工组织

一、施工准备

1图纸资料的准备

1.1 熟悉图纸、施工技术标准及验收规范，了解设计意图，理解图纸提出的施工要求；

1.2 参加由业主组织的设计交底工作,澄清设计图纸上存在的问题确定特殊管道的施工方法；

1．3根据设计图纸和设计交底会议纪要,编制详细的施工图材料预算,确定所需材料的品种、规格、数量和有关标准；

1.4 考虑与其它专业的配合，编制施工进度计划，编制详细施工方案，准备施工机具材料；

1.5 对施工人员进行安全教育，特殊工种上岗前培训、取证。如起重工、电工、和吊车司机等特殊工种必须持有劳动部门颁发的特殊性工种操作证；

1.6制定质量控制点,严格按照控制点的要求进行施工；

1.7 组织工程技术人员对施工班组进行技术交底，务必使其理解技术要求、施工方法及施工中应特别注意的事项。
