同步发电机组的并电运行操作规程

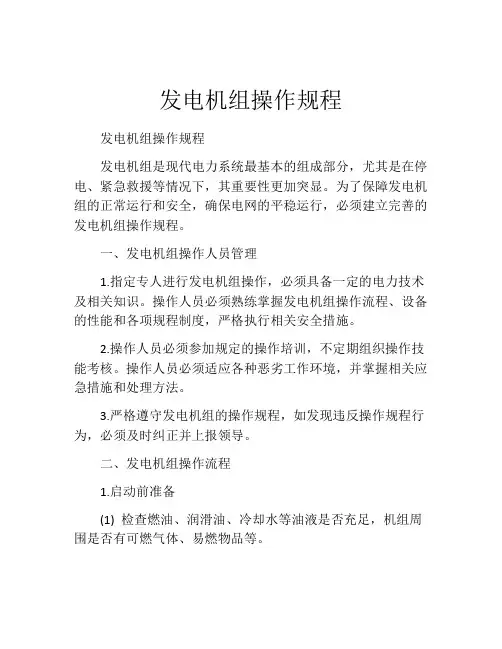

发电机组操作规程

发电机组操作规程

发电机组是现代电力系统最基本的组成部分，尤其是在停电、紧急救援等情况下，其重要性更加突显。为了保障发电机组的正常运行和安全，确保电网的平稳运行，必须建立完善的发电机组操作规程。

一、发电机组操作人员管理

1.指定专人进行发电机组操作，必须具备一定的电力技术及相关知识。操作人员必须熟练掌握发电机组操作流程、设备的性能和各项规程制度，严格执行相关安全措施。

2.操作人员必须参加规定的操作培训，不定期组织操作技能考核。操作人员必须适应各种恶劣工作环境，并掌握相关应急措施和处理方法。

3.严格遵守发电机组的操作规程，如发现违反操作规程行为，必须及时纠正并上报领导。

二、发电机组操作流程

1.启动前准备

(1) 检查燃油、润滑油、冷却水等油液是否充足，机组周围是否有可燃气体、易燃物品等。 (2) 检查机组电气设备的接线是否牢固、电缆是否破损等。

(3) 检查机组运行状态是否正常，如有异常情况必须排除。

2.启动操作

(1) 启动柴油机并等待其预热完成。

(2) 启动发电机，并等待其输出电压、频率稳定后，通过仪表观察、转速计等检查机组运行状态。

(3) 根据需要开启附属设备以满足负荷需求。

3.运行状态管理

(1) 监听声音、观察仪表，时刻关注机组运行状态并记录相关数据，发现异常情况及时处理。

(2) 定期检查机组各部件的磨损情况以及紧固度、液位、温度等参数的变化，及时更换或维护，并记录维护数据。

(3) 如遇到故障、停机等特殊情况，必须按照相应的应急处理方案进行操作，确保安全生产。

三、发电机组停止操作

1.减少负荷至最小。

2.关闭附属设备并等待冷却。

3.关闭发电机。

4.关闭柴油机，等待其自然冷却完成。 4.安全操作规范

1. 在使用发电机组时，必须注意电气安全，严禁用湿手直接接触电气设备。

2. 严禁发电机组长时间空载运行，以免出现电压波动，损坏机组等情况。

3. 必须按照规定操作流程进行操作，禁止滥用机组，以避免机组、设备等受损。

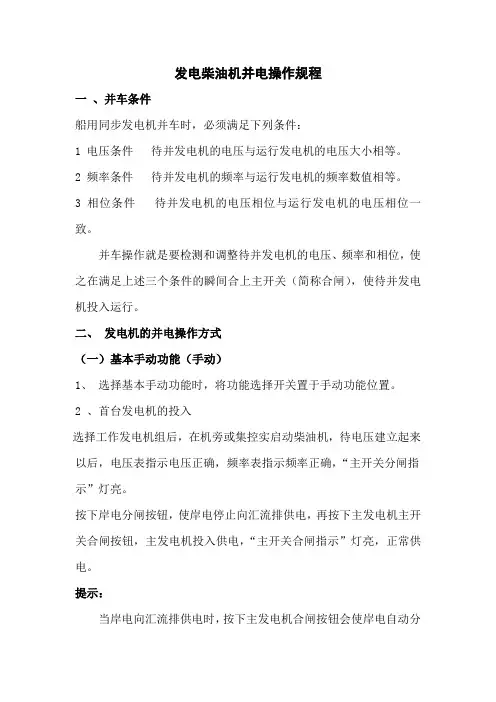

发电柴油机并电操作规程

一 、并车条件

船用同步发电机并车时，必须满足下列条件：

1 电压条件 待并发电机的电压与运行发电机的电压大小相等。

2 频率条件 待并发电机的频率与运行发电机的频率数值相等。

3 相位条件 待并发电机的电压相位与运行发电机的电压相位一致。

并车操作就是要检测和调整待并发电机的电压、频率和相位，使之在满足上述三个条件的瞬间合上主开关（简称合闸），使待并发电机投入运行。

二、 发电机的并电操作方式

（一）基本手动功能（手动）

1、 选择基本手动功能时，将功能选择开关置于手动功能位置。

2 、首台发电机的投入

选择工作发电机组后，在机旁或集控实启动柴油机，待电压建立起来以后，电压表指示电压正确，频率表指示频率正确，“主开关分闸指示”灯亮。

按下岸电分闸按钮，使岸电停止向汇流排供电，再按下主发电机主开关合闸按钮，主发电机投入供电，“主开关合闸指示”灯亮，正常供电。

提示：

当岸电向汇流排供电时，按下主发电机合闸按钮会使岸电自动分离。

3、 第二和第三台发电机的投入

当汇流排由主发电机供电时，投入其余主发电机时，需经过整步操作才能将其余机组并网发电。

启动待并发电机组，待电压建立起来以后，电压表指示电压正确，频率表指示正确，“主开关分闸指示”灯亮。

在第4屏上，通过并车选择开关，正确选择待并机组。此时整步表电源指示灯亮，红色指示灯旋转，指示频率和相位偏差。旋转速度越快，频率相差越多。

白色并车指示灯明暗闪烁，闪烁频率越快，频率相差越多。

手动调节待并车柴油机转速，待整步表上绿色同步指示灯亮（白色并车同步监测指示灯完全熄灭），按下待并发电机合闸按钮，并车操作完成。

并车成功后，增加新并入发电机组柴油机油门，减少原运行发电机组柴油机油门，进行负载转移，通过观察功率表，平均分配各发电机负载。

第三台投入并车的操作与第二台并车的方法一样。

注意：当整步表上绿色同步指示灯不亮时，按下待并发电机合闸按钮，主开关不合闸。当整步成功后，应及时将并车选择开关至于0位，整步表不能长期工作。

发电机并网操作规程

一、概述

发电机并网操作是指将发电机与电网连接，实现发电机向电网输送电能的过程。为了保证发电机安全稳定地运行，并确保与电网实现良好的匹配，需要制定相应的操作规程。本文将从发电机并网前的准备工作、发电机的启动过程、发电机并网过程、发电机并网后的操作等方面进行详细阐述。

二、发电机并网前的准备工作

1.确认发电机并网的时间和地点，并进行相应的安排。

2.检查发电机的状态，包括发电机的机械部分、电气部分和控制系统。

3.检查电网的状态，包括电网的电压、频率和负载情况。

4.确认并准备好所有所需的工具和设备。

5.提前与电网运营商进行沟通，确保发电机并网操作符合电网运行规范，并申请并网许可证。

三、发电机的启动过程

1.检查发电机的运行环境，确保没有任何危险因素。

2.按照发电机的操作手册进行启动前的准备工作，包括润滑、冷却等。

3.检查发电机的运行参数，包括发电机的电压、频率、功率因数等。

4.启动发电机，观察发电机的运行状况，并及时处理任何异常情况。

四、发电机并网过程 1.确保发电机和电网之间的连接正确可靠，包括电缆的连接、接地的连接等。

2.确认发电机的运行参数与电网的要求相匹配，包括电压、频率、功率因数等。

3.发电机开始运行后，逐步增加发电机的负载，确保发电机能够稳定地向电网输送电能。

4.监测发电机和电网的运行状态，包括电压、频率、功率因数的变化情况。

5.及时处理任何发电机或电网的异常情况，包括过载、短路等。

五、发电机并网后的操作

1.确保发电机和电网的运行状态稳定，包括电压、频率、功率因数等。

2.定期检查发电机和电网的运行参数，确保符合电网运行规范。

3.定期对发电机进行维护和保养，包括清洁、润滑、检修等。

4.及时处理发电机或电网的任何异常情况，并记录和报告相关部门。

5.定期与电网运营商进行沟通和协调，及时了解电网运行情况，并遵守相关的规定和要求。

六、安全注意事项

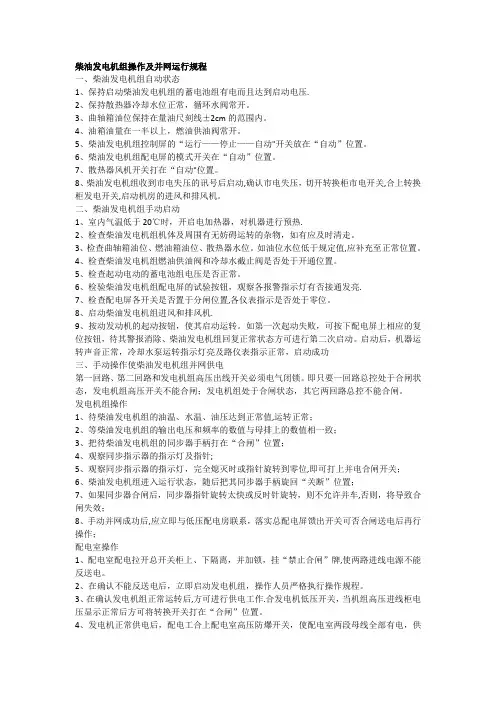

柴油发电机组操作及并网运行规程

一、柴油发电机组自动状态

1、保持启动柴油发电机组的蓄电池组有电而且达到启动电压.

2、保持散热器冷却水位正常，循环水阀常开。

3、曲轴箱油位保持在量油尺刻线±2cm的范围内。

4、油箱油量在一半以上，燃油供油阀常开。

5、柴油发电机组控制屏的“运行——停止——自动"开关放在“自动”位置。

6、柴油发电机组配电屏的模式开关在“自动”位置。

7、散热器风机开关打在“自动"位置。

8、柴油发电机组收到市电失压的讯号后启动,确认市电失压，切开转换柜市电开关,合上转换柜发电开关,启动机房的进风和排风机。

二、柴油发电机组手动启动

1、室内气温低于20℃时，开启电加热器，对机器进行预热.

2、检查柴油发电机组机体及周围有无妨碍运转的杂物，如有应及时清走。

3、检查曲轴箱油位、燃油箱油位、散热器水位。如油位水位低于规定值,应补充至正常位置。

4、检查柴油发电机组燃油供油阀和冷却水截止阀是否处于开通位置。

5、检查起动电动的蓄电池组电压是否正常。

6、检验柴油发电机组配电屏的试验按钮，观察各报警指示灯有否接通发亮.

7、检查配电屏各开关是否置于分闸位置,各仪表指示是否处于零位。

8、启动柴油发电机组进风和排风机.

9、按动发动机的起动按钮，使其启动运转。如第一次起动失败，可按下配电屏上相应的复位按钮，待其警报消除、柴油发电机组回复正常状态方可进行第二次启动。启动后，机器运转声音正常，冷却水泵运转指示灯亮及路仪表指示正常，启动成功

三、手动操作使柴油发电机组并网供电

第一回路、第二回路和发电机组高压出线开关必须电气闭锁。即只要一回路总控处于合闸状态，发电机组高压开关不能合闸；发电机组处于合闸状态，其它两回路总控不能合闸。

发电机组操作

1、待柴油发电机组的油温、水温、油压达到正常值,运转正常；

2、等柴油发电机组的输出电压和频率的数值与母排上的数值相一致；

3、把待柴油发电机组的同步器手柄打在“合闸”位置；
