步进电机型号参数选择

步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。每输入一个脉冲电机转轴步进一个步距角增量。电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。

步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。步进电机惯量低、定位精度高、无累积误差、控制简单等特点。广泛应用于机电一体化产品中，如：数控机床、包装机械、计算机外围设备、复印机、传真机等。

选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。一般地说最大静力矩Mjmax大的电机，负载力矩大。

选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。但细分只能改变其分辨率，不改变其精度。精度是由电机的固有特性所决定。 论文天地欢迎您

选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要。

选择步进电机需要进行以下计算：

（1）计算齿轮的减速比

根据所要求脉冲当量，齿轮减速比i计算如下:

i=(φ.S)/(360.Δ) (1-1)

式中φ ---步进电机的步距角（o/脉冲）

S ---丝杆螺距（mm) Δ---(mm/脉冲）

（2）计算工作台，丝杆以及齿轮折算至电机轴上的惯量Jt。

Jt=J1+（1/i2)[(J2+Js）+W/g（S/2π)2] （1-2）

步进电机的规格参数

步进电机是一种将电脉冲信号转换为角度或直线位移的电机。其规格参数可以包括以下几个方面：

1.相数（Phasenumber）：表示步进电机中线圈（相）的数量，常见的相数有2相和3相。2相步进电机具有简单的控制方式，而3相步进电机具有更高的转矩和稳定性。

2.步距角（Stepangle）：表示每个电脉冲引起的转子转动角度，常见的步距角有1.8度和0.9度。步距角越小，电机的分辨率越高，但通常也伴随着较低的转矩。

3.额定电压（Ratedvoltage）：表示步进电机正常工作的电源电压。合适的额定电压能够保证电机的正常工作，过高或过低的电压都会影响电机的性能。

4.额定电流（Ratedcurrent）：表示步进电机在额定电压下的工作电流。合适的额定电流能够保证电机正常工作，并且在一定程度上影响电机的转矩和热耗散。

5.额定转矩（Ratedtorque）：表示步进电机在额定电压和额定电流下的输出转矩。额定转矩是电机设计时考虑的转矩范围，过高或过低的负载可能会使电机无法正常工作。

6.驱动方式（Drivemode）：表示步进电机的驱动方式，常见的驱动方式有双相全流（FullStep）和双相半流（HalfStep）两种。双相全流驱动方式相对简单，而双相半流驱动方式可以提供更细致的步进角细分。

7.步进角误差（Stepangleerror）：表示步进电机在运动时实际步距角与理论步距角之间的误差。步进角误差越小，电机的运动精度越高。

8.转矩波动（Torquefluctuation）：表示步进电机在工作过程中转矩的波动程度。转矩波动越小，电机的稳定性越好。

这些是步进电机常见的规格参数，根据具体的需求和应用场景，选择适合的规格参数可以达到更好的性能和效果。

步进电机的选型及计算方法

步进电机是一种将电脑指令转化为机械运动的电机，广泛应用于打印机、绘图仪、数控机床、自动化设备等领域。步进电机的选型和计算方法是确保电机能够满足使用要求的重要环节。本文将介绍步进电机的选型和计算方法，以帮助读者了解如何正确选择步进电机。

**一、步进电机的选型**

选型是步进电机设计的第一步，主要考虑以下几个因素：

1.**载荷特性**：首先需要知道电机所需驱动的载荷特性，包括重量、转动惯量等。根据载荷特性，选取适当的电机功率和扭矩。

2.**运动要求**：了解运动要求，包括速度、加速度、定位精度等。根据运动要求，选取适当的步进角和步数。

3.**工作环境**：考虑工作环境的温度、湿度、粉尘、振动等因素，选取能够适应工作环境的电机。

4.**可靠性要求**：根据应用的可靠性要求，选取有良好可靠性的步进电机。

5.**成本**：考虑成本因素，选取能够满足需求且价格合理的电机。

选型过程中，通常需要参考制造商提供的电机规格书和技术手册，以获取详细的电机参数信息。

**二、步进电机的计算方法**

1.**功率计算**：选择适当的功率可确保步进电机能够正常工作。功率计算公式如下： 功率（W）=扭矩（N·m）×转速（RPM）/9.5488

2.**扭矩计算**：根据应用的载荷特性计算步进电机所需的最大扭矩。扭矩计算公式如下：

扭矩（N·m）=载荷转动惯量（kg·m²）×角加速度（rad/s²）

其中，角加速度可根据速度和加速度计算得到：

角加速度（rad/s²）=加速度（rad/s²）/ 微步数（步）

3.**速度计算**：根据应用的速度要求，计算步进电机的理论最大速度和可用的速度范围。

理论最大速度可按照电机额定的最大转速计算。通常步进电机的最大转速范围在100-5000RPM之间。

可用速度范围受到供电电压、电机驱动方式、驱动电流等因素的影响。一般来说，选择可用速度范围比理论最大速度略大一些。

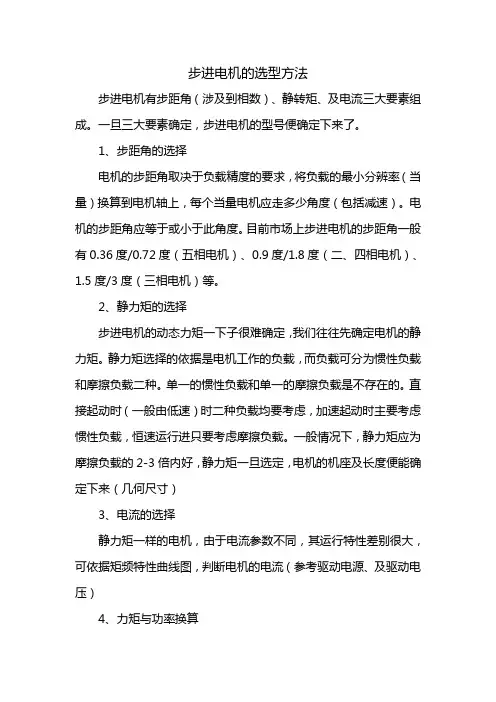

步进电机的选型方法

步进电机有步距角（涉及到相数）、静转矩、及电流三大要素组成。一旦三大要素确定，步进电机的型号便确定下来了。

1、步距角的选择

电机的步距角取决于负载精度的要求，将负载的最小分辨率（当量）换算到电机轴上，每个当量电机应走多少角度（包括减速）。电机的步距角应等于或小于此角度。目前市场上步进电机的步距角一般有0.36度/0.72度（五相电机）、0.9度/1.8度（二、四相电机）、1.5度/3度（三相电机）等。

2、静力矩的选择

步进电机的动态力矩一下子很难确定，我们往往先确定电机的静力矩。静力矩选择的依据是电机工作的负载，而负载可分为惯性负载和摩擦负载二种。单一的惯性负载和单一的摩擦负载是不存在的。直接起动时（一般由低速）时二种负载均要考虑，加速起动时主要考虑惯性负载，恒速运行进只要考虑摩擦负载。一般情况下，静力矩应为摩擦负载的2-3倍内好，静力矩一旦选定，电机的机座及长度便能确定下来（几何尺寸）

3、电流的选择

静力矩一样的电机，由于电流参数不同，其运行特性差别很大，可依据矩频特性曲线图，判断电机的电流（参考驱动电源、及驱动电压）

4、力矩与功率换算 步进电机一般在较大范围内调速使用、其功率是变化的，一般只用力矩来衡量，力矩与功率换算如下：

P= Ω·M

Ω=2π·n/60

P=2πnM/60

其P为功率单位为瓦，Ω为每秒角速度，单位为弧度，n为每分钟转速，M为力矩单位为牛顿·米

P=2πfM/400(半步工作）

其中f为每秒脉冲数（简称PPS)

步进电机应用中的注意点

1、步进电机应用于低速场合－－-每分钟转速不超过1000转，（0.9度时6666PPS)，最好在1000-3000PPS(0.9度）间使用，可通过减速装置使其在此间工作，此时电机工作效率高，噪音低。
