气体灭火系统施工组织设计方案

4.2.4 气体灭火系统

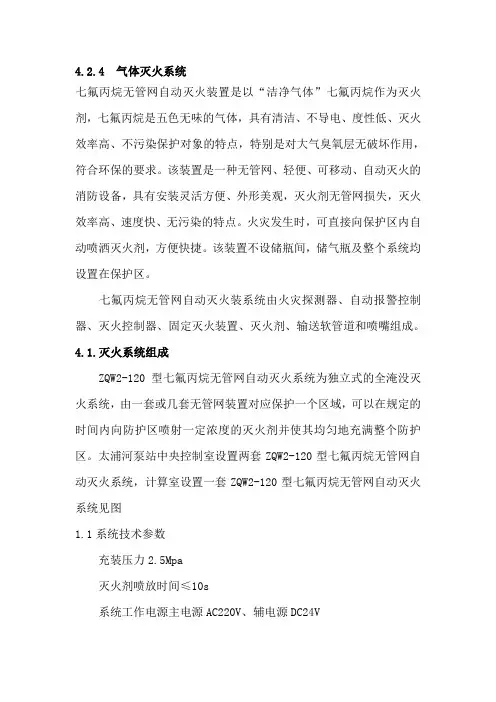

七氟丙烷无管网自动灭火装置是以“洁净气体”七氟丙烷作为灭火剂，七氟丙烷是五色无味的气体，具有清洁、不导电、度性低、灭火效率高、不污染保护对象的特点，特别是对大气臭氧层无破坏作用，符合环保的要求。该装置是一种无管网、轻便、可移动、自动灭火的消防设备，具有安装灵活方便、外形美观，灭火剂无管网损失，灭火效率高、速度快、无污染的特点。火灾发生时，可直接向保护区内自动喷洒灭火剂，方便快捷。该装置不设储瓶间，储气瓶及整个系统均设置在保护区。

七氟丙烷无管网自动灭火装系统由火灾探测器、自动报警控制器、灭火控制器、固定灭火装置、灭火剂、输送软管道和喷嘴组成。

4.1.灭火系统组成

ZQW2-120型七氟丙烷无管网自动灭火系统为独立式的全淹没灭火系统，由一套或几套无管网装置对应保护一个区域，可以在规定的时间内向防护区喷射一定浓度的灭火剂并使其均匀地充满整个防护区。太浦河泵站中央控制室设置两套ZQW2-120型七氟丙烷无管网自动灭火系统，计算室设置一套ZQW2-120型七氟丙烷无管网自动灭火系统见图

1.1系统技术参数

充装压力2.5Mpa

灭火剂喷放时间≤10s

系统工作电源主电源AC220V、辅电源DC24V 系统工作环境温度-10~50℃

系统启动方式自动、手动、机械应急手动

储瓶容积120L

1.2七氟丙烷储存瓶组

由储存瓶、容器阀、压力信号发生器、电磁启动阀、高压软管组成，平时储存瓶用来储存七氟丙烷灭火剂，火灾发生时将灭火剂释放出去进行灭火。

七氟丙烷储存瓶的储存压力检查方法：检查压力表开关是否关闭，即压紧螺母是否旋紧；卸下压力表，泄放压力表密封腔内的压力；此时压力表应归零，否则更换压力表；装上压力表，打开开关，显示正常压力。

电磁启动阀安装在容器阀上，以电动或手动打开容器阀，释放灭火剂。紧急情况下，可以用手指拉住保险扣拉手，把保险扣拉出，拍击手动按钮，即可驱动电磁阀动作。

气体灭火系统施工方案范文

1. 气体灭火施工方案 2.七氟丙烷气体灭火系统工程施工方案

1、气体灭火施工方案一、系统组成

（1） 气体局部气体局部由柜体、气体钢瓶及容器阀、电磁阀启动器、高压软管、集流管、安全泄压装置、单向阀、选择阀、压力开关、喷头和气体输送管道等组成。

（2） 报警掌握局部报警掌握局部由掌握器、继电器模块、备用电池、警铃、声光报警器〔蜂鸣器及闪灯〕气体释放指示灯、紧急启动按钮、紧急止喷按钮、手动/自动转换开关、关心联动电源、以及感温、感烟探测

器等组成。

二、系统安装

〔1〕气体局部

1、管材：灭火剂输送管道全部承受内外镀锌无缝钢管，管接件承受内外镀锌钢制管接件；气动管路承受紫铜管及管接件。

2、连接：内外镀锌无缝钢管公称直径大于 80mm，承受法兰连接；公称直径 80mm 及以下的管道承受丝扣连接。

3、气体设备置于贮柜箱内，连接应结实牢靠。

4、试压：试验压力升至规定压力后，保压 5min，无滴漏形变为合格；

气体严密性试验为水压强度试验压力的 2/3，关闭气源后，3min 内压降不超过 10%，且防护区外管道无泄漏。 〔3〕报警掌握局部

1、报警及掌握线管承受镀锌线管：

2、报警回路线承受ZR-RVS-2 某 1.5；

3、电源线承受ZR-BV1.5；

4、气体灭火掌握器安装在外墙，安装高度距地面 1.5m；

5、声光报警器分别安装在防护区门上方距门框 0.1m；

6、放气指示灯安装在防护区外门上方，距门框且安装在门的正中心位置；

7、手/自动转换开关、紧急止喷按钮、紧急启动按钮依次安装于保护区房外墙上，手自动转换开关距门外，三种设备安装高度底部均距地面1.5m；

8、继电器接口模块安装在灭火掌握器内；

9、敷设方式、高度及线管按《消防施工验收标准》安装。

10、掌握器至其它区域管线，施工时依据现场状况连接。三、系统调试

1、应在验收前进展模拟自动喷气试验，可承受氮气进展。

1 范围

本工艺标准适用于民用和一般工业建筑中设置的二氧化碳灭火系统，卤代烷1211、1301七氟丙烷、1G541等灭火系统的管道及设备安装。

2 施工准备

2.1 接到任务后，认真熟悉施工图纸，对照装修图并结合施工现场检查管路及喷嘴位置是否相吻合，如存在问题，应及时与设计协商解决并办理洽商手续。根据工程特点确定施工方法，配备所需各项资源。

2.2 设备材料：

2.2.1 消防气体灭火系统主要设备材料的选用应符合6—1"消防工程安装的通用要求"的有关内容。

2.2.2 主要设备：灭火剂储存容器及系统组件包括单向阀、容器阀、选择阀、阀驱动装置和喷嘴等。这些系统组件均应给国家质量监督检测中心检测合格。系统中采用的不能复验的产品，如安全膜片等，应具有生产厂出具的同批产品检验报告。

2.2.3 一般常用材料：管材及连接件，型钢，焊条，氮气，氧气，乙炔，聚四氟乙烯胶带，膨胀螺栓，螺栓，螺母，密封垫；机油，防腐漆，稀料，小线，铅丝，电池等。

2.3 主要机具：锯管机，套管机，台钻，手电钻，射钉枪，电焊机，空气压缩机，专用弯管机，步话机，管钳，压力案子，手锯，手锤，调管专用支架，钢锯，锉刀，板牙，扳手，活扳手，改锥，榔头，錾子，钢卷尺，平尺，角尺，油标卡尺，水平尺，线坠，白绸或白纸，石笔，粉笔，铅笔等。

2.4 作业条件：

2.4.1 预留预埋应配合结构施工进行。

2.4.2 管网安装所需基准线应测定并标明。吊顶内管道应在封吊顶前完成。

2.4.3 设备安装应在设备间完成粗装修后进行。

3 操作工艺

3.1 工艺流程：

安装准备 → 管网安装 → 设备及配件安装 → 系统调试及功能验收

3.2 安装准备：

3.2.1 熟悉图纸并对照现场复核管路走向，发现问题及时与设计研究解决。检查预留预埋是否正确；临时剔凿应与设计，土建协调好。

施工组织设计方案

第一部分 工程概况

第二部分 施工组织设计

第三部分 施工程序

第四部分 关键工程施工方案

第五部分 工期目标和保证措施

第六部分 质量目标、管理制度、方法、措施

第七部分 施工安全消防管理制度及措施

第八部分 现场文明施工措施

第九部分 现场环境保护措施

第十部分 施工机具和技术装备

第一部分 工程概况

（一）工程简介

本工程为安徽皖能集团有限公司能源大厦三层网络机房、UPS室和管理间；八层、十三层档案室安装固定式EBM气溶胶自动灭火系统工程。

（二）主要工程内容

EBM气溶胶灭火系统设备具有手动、自动转换功能，同时可联动控制外部的其他设备，当监视部位发生火情时，探测器将电信号发给灭火控制设备，经逻辑判断后发出声、光报警，延时后自动启动灭火装置；并具有联机、数显功能，同时还需准确记录对系统的重要操作和系统当时的工作状态参数。

当气体灭火控制设备处于自动状态时其联动过程如下：

当感烟探测器或感温探测器发现火情时，气体灭火控制设备发出预警信号；当感烟探测器和感温探测器发现火情时，两路信号相与，气体灭火控制设备发出火警信号，声、光报警，延时30秒自动启动，同时启动外控功能。

在系统自动启动延时30秒期间内，如经人工确认无需启动该系统时，可通过气体灭火控制设备的面板操作或防护区门口的紧急停止按钮操作终止启动程序。

当气体灭火控制设备处于手动状态时其联动过程如下：

当感烟探测器和感温探测器发现火情时，气体灭火控制设备发出预警信号；当感烟探测器和感温探测器发现火情时，两路信号相与，气体灭火控制设备发出火警信号，声、光报警，此时人工操作气体灭火控制设备操作键或防护区门口的紧急启动按钮启动，此时外控功能自动启动。

主要工程量包括三层网络机房、管理间、UPS室与八层、十三层档案室五个防火分区。其中三层网络机房、管理间、UPS室由消控中心三区气体灭火控制器集中控制，八层、十三层档案室由防护区外区域控制器自动控制。
