ANSYS
中单元类型介绍和单元的选择原则

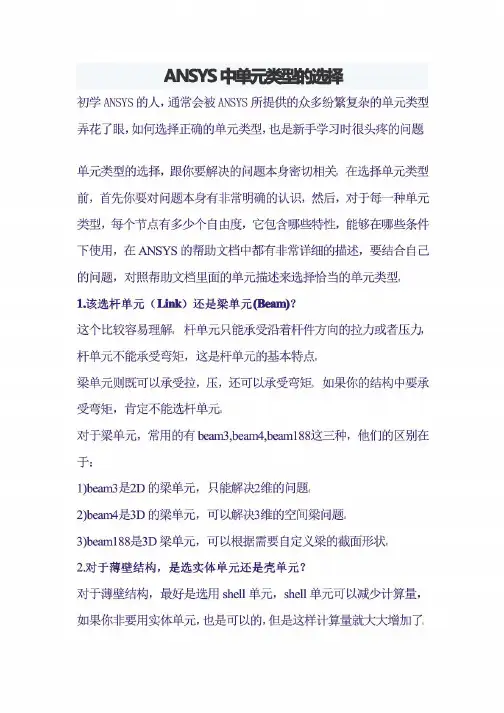

ANSYS
中单元类型的选择
:
初学
ANSYS
的人，通常会被
ANSYS
所提供的众多纷繁复杂的单元类型弄花
了眼，如何选择正确的单元类型，也是新手学习时很头疼的问题。
单元类型的选择，跟你要解决的问题本身密切相关。在选择单元类型前，首先
你要对问题本身有非常明确的认识，然后，对于每一种单元类型，每个节点有
多少个自由度，它包含哪些特性，能够在哪些条件下使用，
在
ANSYS
的帮助
文档中都有非常详细的描述，要结合自己的问题，对照帮助文档里面的单元描
述来选择恰当的单元类型。
1.
该选杆单元（
Link
）还是梁单元
(Beam)
？
这个比较容易理解。杆单元只能承受沿着杆件方向的拉力或者压力，杆单元不
能承受弯矩，这是杆单元的基本特点。
梁单元则既可以承受拉，压，还可以承受弯矩。如果你的结构中要承受弯矩，
肯定不能选杆单元。
对于梁单元，常用的有
beam3,beam4,beam188
这三种，他们的区别在于：
1)beam3
是
2D
的梁单元，只能解决
2
维的问题。
2)beam4
是
3D
的梁单元，可以解决
3
维的空间梁问题。
3)beam188
是
3D
梁单元，可以根据需要自定义梁的截面形状。
2.
对于薄壁结构，是选实体单元还是壳单元？
对于薄壁结构，最好是选用
shell
单元，
shell
单元可以减少计算量，如果你非
要用实体单元，也是可以的，但是这样计算量就大大增加了。而且，如果选实
体单元，薄壁结构承受弯矩的时候，如果在厚度方向的单元层数太少，有时候
计算结果误差比较大，反而不如
shell
单元计算准确。
实际工程中常用的
shell
单元有
shell63,shell93
。
shell63
是四节点的
shell
单元
(
可以退化为三角形
)
，
shell93
是带中间节点的四边形
shell
单元
(
可以
退化为三角形
),shell93
单元由于带有中间节点，计算精度比
shell63
更高，但
是由于节点数目比
shell63
多，计算量会增大。对于一般的问题，选用

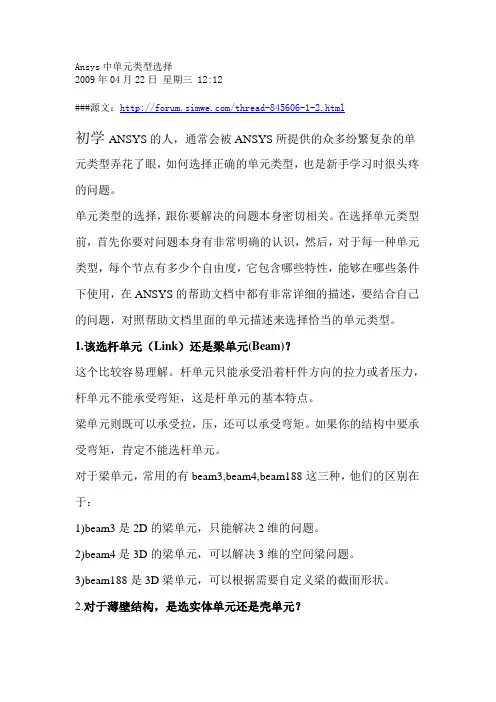

Ansys中单元类型选择
2009年04月22日 星期三 12:12
###源文：/thread-845606-1-2.html
初学ANSYS的人，通常会被ANSYS所提供的众多纷繁复杂的单元类型弄花了眼，如何选择正确的单元类型，也是新手学习时很头疼的问题。
单元类型的选择，跟你要解决的问题本身密切相关。在选择单元类型前，首先你要对问题本身有非常明确的认识，然后，对于每一种单元类型，每个节点有多少个自由度，它包含哪些特性，能够在哪些条件下使用，在ANSYS的帮助文档中都有非常详细的描述，要结合自己的问题，对照帮助文档里面的单元描述来选择恰当的单元类型。
1.该选杆单元（Link）还是梁单元(Beam)？
这个比较容易理解。杆单元只能承受沿着杆件方向的拉力或者压力，杆单元不能承受弯矩，这是杆单元的基本特点。
梁单元则既可以承受拉，压，还可以承受弯矩。如果你的结构中要承受弯矩，肯定不能选杆单元。
对于梁单元，常用的有beam3,beam4,beam188这三种，他们的区别在于：
1)beam3是2D的梁单元，只能解决2维的问题。
2)beam4是3D的梁单元，可以解决3维的空间梁问题。
3)beam188是3D梁单元，可以根据需要自定义梁的截面形状。
2.对于薄壁结构，是选实体单元还是壳单元？ 对于薄壁结构，最好是选用shell单元，shell单元可以减少计算量，如果你非要用实体单元，也是可以的，但是这样计算量就大大增加了。而且，如果选实体单元，薄壁结构承受弯矩的时候，如果在厚度方向的单元层数太少，有时候计算结果误差比较大，反而不如shell单元计算准确。
实际工程中常用的shell单元有shell63,shell93。shell63是四节点的shell单元(可以退化为三角形)，shell93是带中间节点的四边形shell单元(可以退化为三角形),shell93单元由于带有中间节点，计算精度比shell63更高，但是由于节点数目比shell63多，计算量会增大。对于一般的问题，选用shell63就足够了。
Ansys 低阶四面体单元类型
1. 介绍四面体单元
在有限元分析中，四面体单元是一种常见的单元类型，它由四个三角形面组成，每个面上有三个顶点。四面体单元通常用于对复杂几何形状的建模和分析。在Ansys中，有多种低阶四面体单元类型可供选择，每种类型都有其特定的应用场景和优缺点。
2. Ansus低阶四面体单元类型的选择
在Ansys中，一般而言，低阶四面体单元类型包括Tet4、Tet5和Tet10等。其中，Tet4是最基本的四面体单元，具有较低的计算准确度；Tet10则是高阶的四面体单元，计算准确度相对较高。在选择四面体单元类型时，需要综合考虑模型的几何特征、分析需求和计算效率，以及对计算准确度的要求。
3. Tet4的应用与局限
Tet4是Ansys中最常用的低阶四面体单元类型之一。它适用于简单的几何形状和结构分析，计算速度较快，但在处理复杂几何形状和边界条件时，其计算准确度可能不足。在对几何形状变化较大、应力集中或变形较大的结构进行分析时，Tet4可能无法满足精度要求。
4. Tet10的优势与适用场景
与Tet4相比，Tet10是一种高阶的四面体单元类型，具有更高的计算准确度。它能够更好地应对复杂几何形状和边界条件，适用于对结构进行更精确的分析和计算。然而，Tet10的计算速度较慢，对计算资源的要求也更高，因此在大型模型的分析中需要谨慎选择。
5. 个人观点与建议
对于Ansys低阶四面体单元类型的选择，我认为需要综合考虑模型的特征、分析需求和计算资源，以平衡计算准确度和效率。在实际应用中，可以根据具体情况灵活选择Tet4或Tet10，也可以结合多种单元类型进行分析，以获得更可靠和准确的结果。也建议在进行四面体单元类型选择时，根据具体情况进行验证和调试，以确保分析结果的准确性。
6. 总结与回顾
在本文中，我们对Ansys低阶四面体单元类型进行了介绍和讨论，包括Tet4和Tet10的特点、适用场景和计算准确度。通过深入探讨不同类型的四面体单元，希望能够帮助读者更好地理解和应用Ansys在工程建模和分析中的选择与应用。
一、概述
在有限元分析中，选择合适的单元类型对于模拟结果的准确性和可靠性至关重要。在ANSYS软件中，三角形和四边形单元是常用的两种单元类型，它们在不同的工程问题中具有各自的特点和适用范围。本文将对ANSYS中的三角形和四边形单元进行介绍和分析，以期帮助工程师和研究人员在实际工程中做出正确的选择。
二、三角形单元的特点和适用范围
1. 三角形单元是由三个节点和三个自由度构成的平面单元，适用于对称轴或面对称加载条件的问题。它具有较好的形状适应性，可以适应复杂的几何形状。
2. 三角形单元适用于轻负载和小变形条件下的结构分析，例如弹性力学问题和轻负载的非线性分析。
3. 由于三角形单元仅有三个节点，所以对于边界条件和加载较复杂的问题，可能需要引入大量的单元来进行建模，从而增加了计算量和求解时间。
4. 三角形单元在非线性分析和大变形条件下的模拟效果较差，容易产生“锯齿”效应和收敛性问题。
三、四边形单元的特点和适用范围
1. 四边形单元是由四个节点和四个自由度构成的平面单元，适用于矩形和正交结构的问题。它具有简单的几何形状和稳定的性能。
2. 四边形单元适用于大变形和非线性条件下的结构分析，例如接触问题、塑性问题和大变形的非线性弹性力学问题。
3. 四边形单元相对于三角形单元具有更好的计算稳定性和收敛性，适用于对称和非对称加载条件的问题。
4. 由于四边形单元具有较好的几何适应性和稳定性，所以在建模过程中可以减少单元数量，从而降低了计算量和求解时间。
5. 在一些规则的结构问题中，四边形单元可能出现局部变形的问题，需要适当处理。
四、结论和建议
在实际工程中，选择合适的单元类型是非常重要的。根据上述分析，对于对称轴或面对称加载条件的问题可以选择三角形单元，而对于大变形和非线性条件下的问题可以选择四边形单元。根据实际的工程需求和计算资源，也可以选择合适的单元类型，进行合理的建模和分析。
希望本文能够为工程师和研究人员在使用ANSYS软件进行有限元分析时提供一定的参考和帮助，使得模拟结果更加准确和可靠。也希望在实际工程中能够更加注重对单元类型的选择和应用，从而提高模拟结果的可信度和工程设计的质量。在工程实践中，选择合适的有限元单元类型是确保模拟和分析结果准确性和可靠性的关键一步。工程师和研究人员需要充分了解和掌握ANSYS中不同类型单元的特点和适用范围，以便在实际工程中做出正确的选择。
