排水沟工程建设方案模板

第1篇

一、工程概况

本线路工程位于XX地区，全长XX公里。工程范围内地形复杂，降雨量较大，为确保线路畅通和周边环境安全，特制定本排水沟施工方案。

二、施工准备

1. 技术准备：熟悉工程设计图纸、施工规范和施工技术要求，组织技术人员进行现场勘查，制定详细的施工方案。

2. 材料准备：根据设计要求，准备排水沟所需材料，如混凝土、钢筋、预制块等，确保材料质量符合国家标准。

3. 设备准备：准备挖掘机、装载机、平板运输车、混凝土搅拌车、振捣器等施工设备，确保设备状态良好。

4. 人员准备：组织施工队伍，进行技术交底和安全教育，确保施工人员熟悉施工工艺和安全操作规程。

三、施工工艺

1. 测量放样：根据设计图纸，确定排水沟位置、尺寸和坡度，进行测量放样。

2. 沟槽开挖：采用挖掘机进行沟槽开挖，确保沟槽尺寸符合设计要求。沟槽底部预留适当厚度，以备后续回填。

3. 基础处理：沟槽底部进行夯实处理，确保基础稳定。对沟槽侧壁进行修整，使其平整。

4. 模板安装：采用U型钢模板，按照设计要求进行安装，确保模板稳固。

5. 钢筋绑扎：按照设计要求，绑扎钢筋，确保钢筋间距、保护层厚度等符合规范。

6. 混凝土浇筑：采用混凝土搅拌车运输混凝土，采用振捣器进行振捣，确保混凝土密实。

7. 养护：混凝土浇筑完成后，进行养护，保证混凝土强度。

8. 预制块安装：根据设计要求，采用座浆工艺安装预制块，确保预制块平整、牢固。 9. 回填：沟槽回填前，先进行压实处理，确保回填土密实。

10. 排水沟检查：排水沟施工完成后，进行外观检查和功能性试验，确保排水沟满足设计要求。

四、质量控制

1. 材料质量控制：严格把控材料采购、检验和验收环节，确保材料质量符合国家标准。

2. 施工过程控制：严格按照施工工艺进行施工，确保施工质量。

3. 检验检测：对施工过程中的关键工序进行检验检测，确保施工质量符合规范要求。

五、安全措施

建筑给排水工程施工方案

1．建筑给排水工程概况

包括给水系统、排水系统、消防系统、雨水系统.

1.1 给水系统

水源为室外给水管网接出一根DN150引入管,接人大 楼地下1层.根据水压,给水竖向分高低两个区,高区为地上4～16层,由屋顶水箱供给;低区为地下2层至地上3层,该区利用场区给水管网直接供水.

1.2 排水系统

室内排水系统为污水、废水合流系统,地上部分直接排出室外;首层单独排出室外;地下部分分区设置集水坑汇集地下室污、废水,然后用潜水泵提升排出室外,潜水泵由集水坑水位自动控制;粪便污水经室外化粪池处理后,排人市政管道.

1.3 消防系统

1.3.1 本楼消防系统由消火栓系统、自动喷水灭火系统及气体灭火系统组成.

1.3.2 消火栓系统水源为地下1层的 消防水池,其贮水量432米3.平时由屋顶水箱供水,屋顶水箱贮存消防水量18米3.系统上、下成环,除水箱间、变配电间外,其他各层均设有消火栓保护.室外设有三套消防水泵接合器,供消防车向系统供水.

1.3.3 自动喷水灭火系统水源为地下1层的 消防水池,自动喷洒用水量93.6 米3.地下1层设2台喷洒泵(一台备用)、5套湿式报警阀和1套干式报警阀,干式报警阀主要用于地下2层.室外设有4套水泵接合器,供消防车向系统供水.

1.3.4 卤代烷1301气体灭火系统,用于地下室变配电间,采用5个药剂钢瓶.

1.4 雨水系统

采用内排水系统排至室外.

1.5 空调冷却水系统

空调用冷却水由超低噪声冷却塔冷却后循环使用,冷却塔设在大 楼北侧空地上,冷却塔补水补由市政自来水直接供给,共设2台横流式冷却塔.

2．施工准备

施工道路、办公设施、生活设施、库房由土建经理部统一规划并提供,施工用水、施工用电采用土建提供的 临时上水、临时用电.

2.1 技术准备

认真熟悉图纸,根据施工方案 决定的 施工方法,配合图纸会审等相关内容做好准备工作.

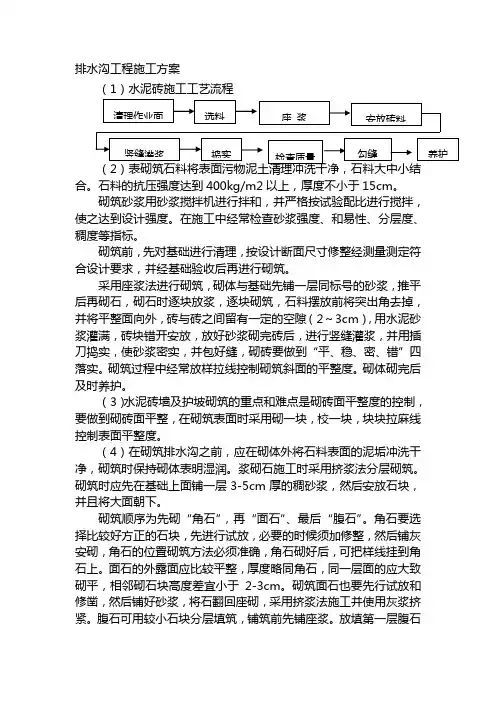

排水沟工程施工方案

（1）水泥砖施工工艺流程

（2）表砌筑石料将表面污物泥土清理冲洗干净，石料大中小结合。石料的抗压强度达到400kg/m2以上，厚度不小于15cm。

砌筑砂浆用砂浆搅拌机进行拌和，并严格按试验配比进行搅拌，使之达到设计强度。在施工中经常检查砂浆强度、和易性、分层度、稠度等指标。

砌筑前，先对基础进行清理，按设计断面尺寸修整经测量测定符合设计要求，并经基础验收后再进行砌筑。

采用座浆法进行砌筑，砌体与基础先铺一层同标号的砂浆，推平后再砌石，砌石时逐块放浆，逐块砌筑，石料摆放前将突出角去掉，并将平整面向外，砖与砖之间留有一定的空隙（2～3cm），用水泥砂浆灌满，砖块错开安放，放好砂浆砌完砖后，进行竖缝灌浆，并用插刀捣实，使砂浆密实，并包好缝，砌砖要做到“平、稳、密、错”四落实。砌筑过程中经常放样拉线控制砌筑斜面的平整度。砌体砌完后及时养护。

（3）水泥砖墙及护坡砌筑的重点和难点是砌砖面平整度的控制，要做到砌砖面平整，在砌筑表面时采用砌一块，校一块，块块拉麻线控制表面平整度。

（4）在砌筑排水沟之前，应在砌体外将石料表面的泥垢冲洗干净，砌筑时保持砌体表明湿润。浆砌石施工时采用挤浆法分层砌筑。砌筑时应先在基础上面铺一层3-5cm厚的稠砂浆，然后安放石块，并且将大面朝下。

砌筑顺序为先砌“角石”，再“面石”、最后“腹石”。角石要选择比较好方正的石块，先进行试放，必要的时候须加修整，然后铺灰安砌，角石的位置砌筑方法必须准确，角石砌好后，可把样线挂到角石上。面石的外露面应比较平整，厚度略同角石，同一层面的应大致砌平，相邻砌石块高度差宜小于2-3cm。砌筑面石也要先行试放和修凿，然后铺好砂浆，将石翻回座砌，采用挤浆法施工并使用灰浆挤紧。腹石可用较小石块分层填筑，铺筑前先铺座浆。放填第一层腹石时，清理作业面 选料 座 浆 安放砖料

竖缝灌浆 捣实 检查质量 勾缝 养护 须大面向下放稳，尽量使石缝间最小，再用灰浆填满空隙的1/2-1/3，并放入合适的石块，用锤轻轻敲击，使石块挤入灰缝中，不得采用先铺碎石块后填砂浆或干填碎石块的施工方法，座浆及竖缝砂浆填塞应饱满密实，铺浆均匀。

第1篇

一、项目背景

随着我国城市化进程的加快，道路建设日益增多，道路排水系统作为城市基础设施的重要组成部分，其施工质量直接关系到城市排水系统的正常运行和人民群众的生活质量。本方案旨在为道路排水沟施工提供一套科学、合理、可行的施工方案，以确保工程质量和施工进度。

二、工程概况

1. 工程名称：某城市道路排水沟施工工程

2. 工程地点：某城市XX区XX路

3. 工程规模：道路全长5000米，排水沟全长3000米

4. 施工工期：60天

5. 施工单位：XX建筑工程有限公司

三、施工准备

1. 施工图纸及技术资料：根据设计图纸和施工规范，编制施工组织设计，明确施工工艺和施工技术要求。

2. 人员准备：组织专业施工队伍，包括施工管理人员、技术人员、施工人员等。

3. 材料准备：提前采购排水沟施工所需的各类材料，如混凝土、钢筋、防水材料、排水管道等。

4. 施工设备准备：提前准备施工设备，如挖掘机、装载机、混凝土搅拌机、泵车、运输车辆等。

5. 施工现场准备：平整施工现场，设置临时设施，如施工办公室、材料堆场、施工道路等。

四、施工工艺及方法

1. 施工流程

（1）施工准备：按照施工图纸和技术要求，进行施工图纸会审、技术交底，明确施工工艺和施工技术要求。 （2）测量放样：根据设计图纸，进行测量放样，确定排水沟的位置、尺寸和坡度。

（3）土方开挖：按照设计要求，进行土方开挖，确保排水沟底部平整、坡度符合设计要求。

（4）基础处理：对排水沟底部进行处理，确保基础坚实、平整。

（5）钢筋绑扎：按照设计要求，进行钢筋绑扎，确保钢筋间距、锚固长度等符合规范要求。

（6）模板安装：根据设计要求，进行模板安装，确保模板稳固、平整。

（7）混凝土浇筑：按照设计要求，进行混凝土浇筑，确保混凝土强度、密实度等符合规范要求。

（8）防水施工：按照设计要求，进行防水施工，确保排水沟防水效果。

（9）排水管道安装：按照设计要求，进行排水管道安装，确保管道连接牢固、坡度符合要求。
