热电偶补偿导线原理

k型热电偶的补偿导线

嘿，朋友们，今天咱们聊聊一个有趣的话题——k型热电偶的补偿导线！说到热电偶，你可能会想，“这是什么神奇的东西？”它就是一种温度传感器，能把温度变化转化为电压信号，让我们能精确地测量温度。哎，科技真是日新月异啊，咱们生活中处处离不开这些“小玩意”。

k型热电偶特别受欢迎，原因简单，它能在广泛的温度范围内使用，适合各种场合。不过，说到补偿导线，这可不是随便找根线就能凑合的事儿。补偿导线的作用可是相当关键，得保证传感器和显示设备之间的信号准确无误。要是信号不靠谱，嘿，那可真是“瞎折腾”了，温度显示一会儿高一会儿低，让人捉摸不透，简直像在和温度玩“捉迷藏”。

好啦，咱们先来聊聊补偿导线的材料。一般来说，k型热电偶用的补偿导线是镍铬合金和镍硅合金，这玩意儿可不是随便的材料哦。它们能抵抗氧化，还能在高温下保持稳定性。用这些材料做的补偿导线，不仅耐用，还能在各种环境中发挥作用，简直像个“温度守护神”！想想看，你在高温炉子旁边工作，心里那份踏实感，嘿，真是让人想要欢呼三声。

补偿导线的长度也是一个大问题。说白了，就是越长的导线，信号衰减越厉害。想象一下，你从一头喊到另一头，声音总是传得不如近的清楚。为了保持信号的准确性，最好选择合适的长度。太长了，可能到最后就成了“音讯全无”，咱们可不想让温度数据跑了偏嘛。

咱们再聊聊接线的问题。把补偿导线和热电偶连接时，得小心翼翼，确保接触良好。就像谈恋爱一样，得心心相印才行。要是接触不良，噩梦就来了，数据不准确，真是让

人“哭笑不得”。大家都知道，温度可不是开玩笑的，有时候一度的差别，可能影响整个生产过程，得小心翼翼，不能掉以轻心。

哎，顺便说一句，补偿导线的选择也得根据实际使用的环境来定。比如说，有些地方环境恶劣，可能还得考虑耐腐蚀性和耐磨损性。就像我们挑衣服，得看场合，适合的才是最好的。选错了，那可是会让人“叫苦不迭”的。

咱们也不能忽略了维护和检查。这可不是一装了事，日常的检查是必须的，确保导线没有老化、破损。想想如果导线有问题，温度计的显示像坐过山车一样，简直是让人心烦。大家要记得，定期维护就像给爱车做保养，都是为了让它跑得更稳。

热电偶 补偿导线

热电偶补偿导线是一种常用的温度测量装置，用于补偿热电偶的温度测量误差。本文将介绍热电偶补偿导线的原理、结构、应用以及注意事项。

一、热电偶补偿导线的原理

热电偶补偿导线的原理基于热电效应，即不同金属在温度变化下产生的电势差。热电偶由两种不同金属线材组成，当两个金属的接触点处于不同温度时，就会产生电势差，通过测量这个电势差就可以得到温度值。

然而，热电偶的测量精度受到环境温度的影响，因为热电偶的输出信号与环境温度有关。为了减小环境温度对温度测量的误差，需要使用热电偶补偿导线进行补偿。

二、热电偶补偿导线的结构

热电偶补偿导线由两部分组成：热电偶导线和补偿导线。热电偶导线采用与热电偶相同的金属材料制成，用于测量被测温度。补偿导线则采用与热电偶相似的金属材料制成，用于测量环境温度。两者通过连接头连接在一起，形成一个完整的热电偶补偿导线。

三、热电偶补偿导线的应用

热电偶补偿导线广泛应用于工业自动化控制系统中的温度测量。在工业过程中，温度是一个非常重要的参数，对于许多工艺过程的控制和监测起着至关重要的作用。热电偶补偿导线可以提高温度测量的准确性，保证工艺过程的稳定性和安全性。

四、热电偶补偿导线的注意事项

1. 热电偶补偿导线应与热电偶导线相同或相似的材料制成，以确保测量的精确性。

2. 热电偶补偿导线的长度应根据实际应用场景进行选择，过长或过短都会影响测量的准确性。

3. 在安装过程中，应避免热电偶补偿导线与其他金属材料产生接触，以免影响测量结果。

4. 热电偶补偿导线应定期检查和校准，以确保测量的准确性和稳定性。

5. 在使用过程中，应注意保护热电偶补偿导线的连接头，避免受到机械损伤或腐蚀。

总结：

热电偶补偿导线是一种常用的温度测量装置，通过补偿热电偶的温度测量误差，提高了温度测量的准确性和稳定性。在工业自动化控制系统中广泛应用，对于工艺过程的控制和监测起着重要作用。在使用热电偶补偿导线时，需要注意选择合适的材料、合理的长度，并定期检查和校准，以确保测量结果的准确性。

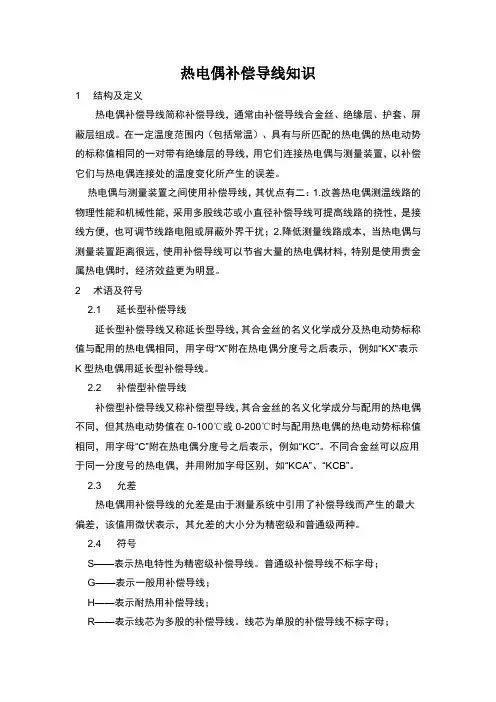

热电偶补偿导线知识

1 结构及定义

热电偶补偿导线简称补偿导线，通常由补偿导线合金丝、绝缘层、护套、屏蔽层组成。在一定温度范围内（包括常温）、具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。

热电偶与测量装置之间使用补偿导线，其优点有二：1.改善热电偶测温线路的物理性能和机械性能，采用多股线芯或小直径补偿导线可提高线路的挠性，是接线方便，也可调节线路电阻或屏蔽外界干扰；2.降低测量线路成本，当热电偶与测量装置距离很远，使用补偿导线可以节省大量的热电偶材料，特别是使用贵金属热电偶时，经济效益更为明显。

2 术语及符号

2.1 延长型补偿导线

延长型补偿导线又称延长型导线，其合金丝的名义化学成分及热电动势标称值与配用的热电偶相同，用字母“X”附在热电偶分度号之后表示，例如“KX”表示K型热电偶用延长型补偿导线。

2.2 补偿型补偿导线

补偿型补偿导线又称补偿型导线，其合金丝的名义化学成分与配用的热电偶不同，但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值相同，用字母“C”附在热电偶分度号之后表示，例如“KC”。不同合金丝可以应用于同一分度号的热电偶，并用附加字母区别，如“KCA”、“KCB”。

2.3 允差

热电偶用补偿导线的允差是由于测量系统中引用了补偿导线而产生的最大偏差，该值用微伏表示，其允差的大小分为精密级和普通级两种。

2.4 符号

S——表示热电特性为精密级补偿导线。普通级补偿导线不标字母；

G——表示一般用补偿导线；

H——表示耐热用补偿导线；

R——表示线芯为多股的补偿导线。线芯为单股的补偿导线不标字母； P——表示有屏蔽层的补偿导线；

V——表示绝缘层或护套为聚氯乙烯材料（PVC）；

F——表示绝缘层为聚四氟乙烯材料；

B——表示护套为无碱玻璃丝材料。

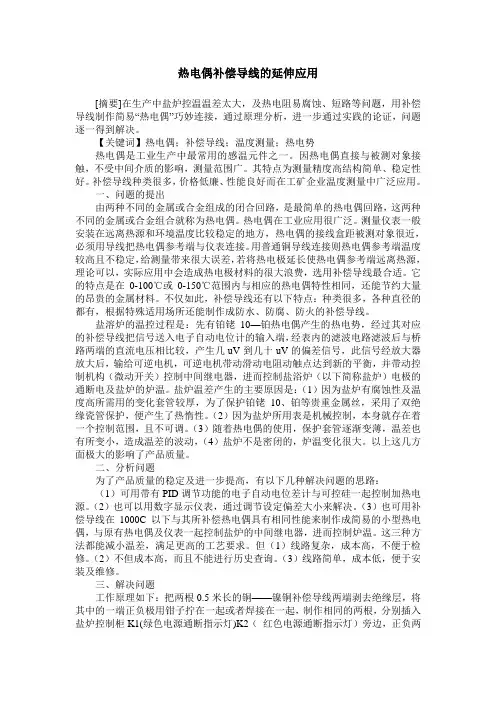

热电偶补偿导线的延伸应用

[摘要]在生产中盐炉控温温差太大，及热电阻易腐蚀、短路等问题，用补偿导线制作简易“热电偶”巧妙连接，通过原理分析，进一步通过实践的论证，问题逐一得到解决。

【关键词】热电偶；补偿导线；温度测量；热电势

热电偶是工业生产中最常用的感温元件之一。因热电偶直接与被测对象接触，不受中间介质的影响，测量范围广。其特点为测量精度高结构简单、稳定性好。补偿导线种类很多，价格低廉、性能良好而在工矿企业温度测量中广泛应用。

一、问题的提出

由两种不同的金属或合金组成的闭合回路，是最简单的热电偶回路，这两种不同的金属或合金组合就称为热电偶。热电偶在工业应用很广泛。测量仪表一般安装在远离热源和环境温度比较稳定的地方，热电偶的接线盒距被测对象很近，必须用导线把热电偶参考端与仪表连接。用普通铜导线连接则热电偶参考端温度较高且不稳定，给测量带来很大误差，若将热电极延长使热电偶参考端远离热源，理论可以，实际应用中会造成热电极材料的很大浪费，选用补偿导线最合适。它的特点是在0-100℃或0-150℃范围内与相应的热电偶特性相同，还能节约大量的昂贵的金属材料。不仅如此，补偿导线还有以下特点：种类很多，各种直径的都有，根据特殊适用场所还能制作成防水、防腐、防火的补偿导线。

盐溶炉的温控过程是：先有铂铑10—铂热电偶产生的热电势，经过其对应的补偿导线把信号送入电子自动电位计的输入端，经表内的滤波电路滤波后与桥路两端的直流电压相比较，产生几uV到几十uV的偏差信号，此信号经放大器放大后，输给可逆电机，可逆电机带动滑动电阻动触点达到新的平衡，并带动控制机构（微动开关）控制中间继电器，进而控制盐浴炉（以下简称盐炉）电极的通断电及盐炉的炉温。盐炉温差产生的主要原因是：（1）因为盐炉有腐蚀性及温度高所需用的变化套管较厚，为了保护铂铑10、铂等贵重金属丝，采用了双绝缘瓷管保护，便产生了热惰性。（2）因为盐炉所用表是机械控制，本身就存在着一个控制范围，且不可调。（3）随着热电偶的使用，保护套管逐渐变薄，温差也有所变小，造成温差的波动，（4）盐炉不是密闭的，炉温变化很大。以上这几方面极大的影响了产品质量。
