铁塔架空线路安全技术交底模板

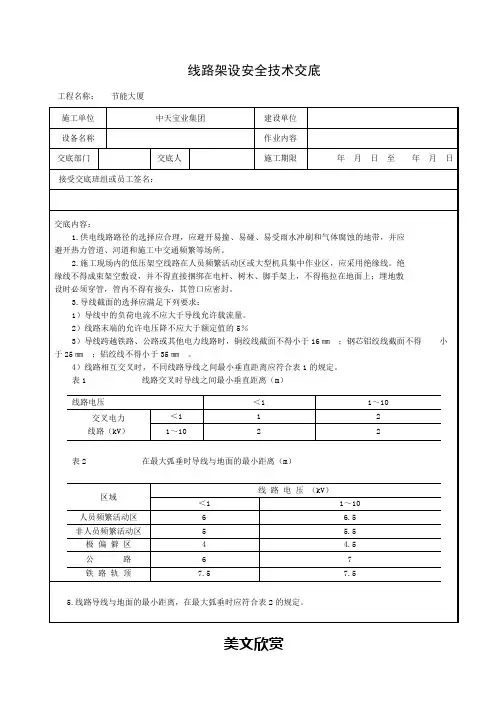

线路架设安全技术交底

工程名称： 节能大厦

施工单位

中天宝业集团

建设单位

设备名称

作业内容

交底部门

交底人

施工期限

年

月

日

至

年

月

日

接受交底班组或员工签名：

交底内容：

1.供电线路路径的选择应合理，应避开易撞、易碰、易受雨水冲刷和气体腐蚀的地带，并应

避开热力管道、河道和施工中交通频繁等场所。

2.施工现场内的低压架空线路在人员频繁活动区或大型机具集中作业区，应采用绝缘线。绝

缘线不得成束架空敷设，并不得直接捆绑在电杆、树木、脚手架上，不得拖拉在地面上；埋地敷

设时必须穿管，管内不得有接头，其管口应密封。

3.导线截面的选择应满足下列要求：

1）导线中的负荷电流不应大于导线允许载流量。

2）线路末端的允许电压降不应大于额定值的5％

3）导线跨越铁路、公路或其他电力线路时，铜绞线截面不得小于16㎜

小于25㎜35㎜

4）线路相互交叉时，不同线路导线之间最小垂直距离应符合表1的规定。

表1

线路交叉时导线之间最小垂直距离（m）

线路电压

＜1

1～10

交叉电力

线路（kV）

＜1

1

2

1～10

2

2

表2

在最大弧垂时导线与地面的最小距离（m）

区域 线 路 电 压 （kV）

＜1 1～10

人员频繁活动区 6 6.5

非人员频繁活动区 5 5.5

极 偏 僻 区 4 4.5

公 路 6 7

铁 路 轨 顶 7.5 7.5

5.线路导线与地面的最小距离，在最大弧垂时应符合表2的规定。

美文欣赏

1、 走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。清风落叶舞秋韵，枝头硕果醉秋容。秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。

2、 人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！

一、交底部门：____________________

二、交底人：____________________

三、施工期限：____年__月__日至____年__月__日

四、接受交底班组或员工签名：____________________

五、交底内容：

一、一般要求

1. 参与架空线路作业的人员必须经过专业培训，掌握架空线路施工的安全技术知识，并取得相应的操作资格证书。

2. 作业前应进行全面的安全检查，确保施工现场安全无隐患。

3. 作业过程中应严格遵守各项安全操作规程，确保人身和设备安全。

4. 作业人员必须穿戴符合规定的劳动防护用品，如安全帽、安全带、绝缘手套、绝缘鞋等。

5. 作业现场应设置明显的安全警示标志，禁止无关人员进入施工区域。

二、架空线路施工安全技术

1. 架设电线路必须有专人指挥，明确信号。所使用的机具（如绞车、滑车、绳索、拨杆等）须经计算和检验后方可使用。

2. 在六级以上的大风及精神不振、酒后、雷雨、浓雾时，禁止立杆及杆上作业。

3. 地面组装杆塔时，先选好场地，适当垫平，确保杆塔不得滚动。

4. 在坑内放入电杆时，应使用带槽的滑板，不得用锹镐、棍棒等物代替。

5. 坑内有人工作时不准移动或转动电杆。

6. 起立杆塔离地面0.5～1m时，暂停起立进行检查，特别注意绳扣的连接部分。确认无问题后方可继续起立，当即立好，中途不得停下。

7. 杆塔起立到70%时应减缓牵引速度，工地人员均应站在距起立杆塔高度的1.2倍以外。

8. 不得使用锹镐、棍棒等不适宜的工具立杆，不得将叉杆、支杆等支撑在身体上。 9. 在市区、地方狭小或路堑、高岗等特殊地段施工时，应采取相应措施，确保施工安全。

三、安全防护措施

1. 作业人员必须经过体格检查，凡患有心脏病、高血压、精神病、贫血、年老体衰、视力不好、癫痫病等不适合高处作业的人员禁止安排此项工作。

2. 作业人员的衣着要灵便，作业时穿软底防滑鞋，不得赤脚，穿拖鞋、硬底鞋和带钉易滑的鞋。

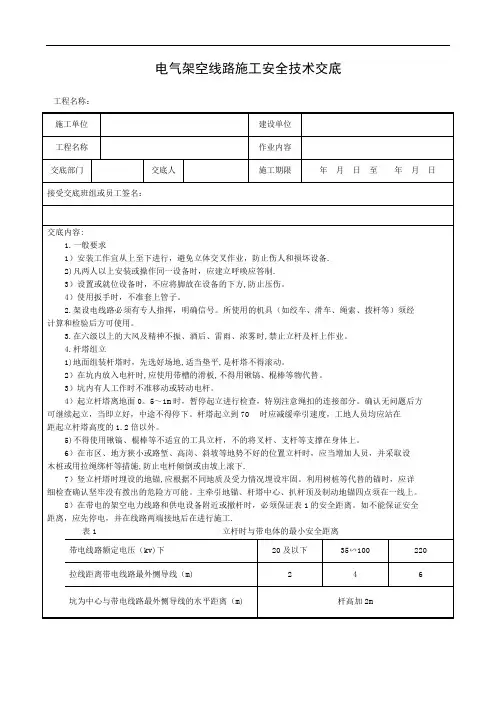

电气架空线路施工安全技术交底

工程名称：

施工单位 建设单位

工程名称 作业内容

交底部门 交底人 施工期限 年 月 日 至 年 月 日

接受交底班组或员工签名：

交底内容:

1.一般要求

1）安装工作宜从上至下进行，避免立体交叉作业，防止伤人和损坏设备.

2)凡两人以上安装或操作同一设备时，应建立呼唤应答制.

3）设置或就位设备时，不应将脚放在设备的下方,防止压伤。

4）使用扳手时，不准套上管子。

2.架设电线路必须有专人指挥，明确信号。所使用的机具（如绞车、滑车、绳索、拨杆等）须经

计算和检验后方可使用。

3.在六级以上的大风及精神不振、酒后、雷雨、浓雾时,禁止立杆及杆上作业。

4.杆塔组立

1)地面组装杆塔时，先选好场地,适当垫平,是杆塔不得滚动。

2）在坑内放入电杆时,应使用带槽的滑板,不得用锹镐、棍棒等物代替。

3）坑内有人工作时不准移动或转动电杆。

4）起立杆塔离地面0。5～1m时，暂停起立进行检查，特别注意绳扣的连接部分。确认无问题后方

可继续起立，当即立好，中途不得停下。杆塔起立到70时应减缓牵引速度，工地人员均应站在

距起立杆塔高度的1.2倍以外。

5)不得使用锹镐、棍棒等不适宜的工具立杆，不的将叉杆、支杆等支撑在身体上。

6）在市区、地方狭小或路堑、高岗、斜坡等地势不好的位置立杆时，应当增加人员，并采取设

木桩或用拉绳绑杆等措施,防止电杆倾倒或由坡上滚下.

7）竖立杆塔时埋设的地锚,应根据不同地质及受力情况埋设牢固。利用树桩等代替的锚时，应详

细检查确认坚牢没有拨出的危险方可能。主牵引地锚、杆塔中心、扒杆顶及制动地锚四点须在一线上。

8）在带电的架空电力线路和供电设备附近或撤杆时，必须保证表1的安全距离。如不能保证安全

距离，应先停电，并在线路两端接地后在进行施工.

表1 立杆时与带电体的最小安全距离

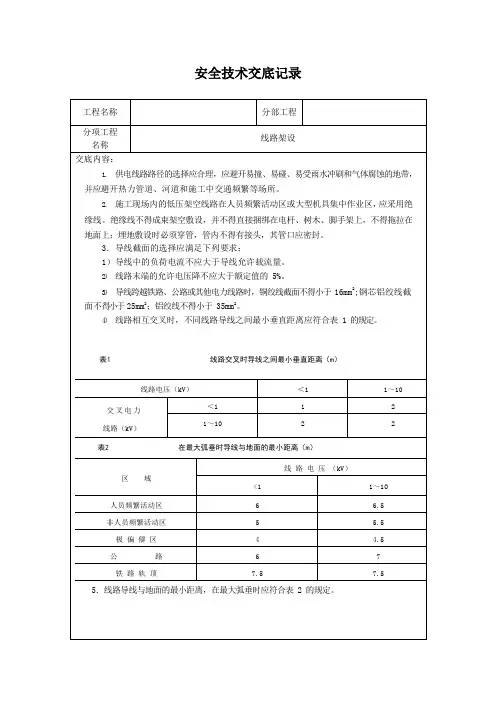

安全技术交底记录

工程名称 分部工程

分项工程

名称 线路架设

交底内容：

1. 供电线路路径的选择应合理，应避开易撞、易碰、易受雨水冲刷和气体腐蚀的地带，并应避开热力管道、河道和施工中交通频繁等场所。

2. 施工现场内的低压架空线路在人员频繁活动区或大型机具集中作业区，应采用绝缘线。绝缘线不得成束架空敷设，并不得直接捆绑在电杆、树木、脚手架上，不得拖拉在地面上；埋地敷设时必须穿管，管内不得有接头，其管口应密封。

3．导线截面的选择应满足下列要求：

1）导线中的负荷电流不应大于导线允许载流量。

2） 线路末端的允许电压降不应大于额定值的 5%。

3） 导线跨越铁路、公路或其他电力线路时，铜绞线截面不得小于 16mm2;钢芯铝绞线截面不得小于 25mm2；铝绞线不得小于 35mm2。

4） 线路相互交叉时，不同线路导线之间最小垂直距离应符合表 1 的规定。

表 1 线路交叉时导线之间最小垂直距离（m）

线路电压（kV） ＜1 1～10

交叉电力线路（kV） ＜1 1 2

1～10 2 2

表 2 在最大弧垂时导线与地面的最小距离（m）

区 域 线 路 电 压 （kV）

<1 1～10

人员频繁活动区 6 6.5

非人员频繁活动区 5 5.5

极 偏 僻 区 4 4.5

公 路 6 7

铁 路 轨 顶 7.5 7.5

5．线路导线与地面的最小距离，在最大弧垂时应符合表 2 的规定。

6. 线路导线在最大弧垂和最大风偏时与建筑凸出部分的最小距离应符合表 3 的规定。

表 3 导线与建筑物凸出部分之间的最小距离（m）

7. 当施工现场几种线路同杆架设时，高压线路必须位于低压线路上方；电力线路必须位于通讯线路上方；同杆架设的线路横担最小垂直距离应符合表 4 的规定值。

表 4 同杆架设的线路横担最小垂直距离（m）

同 杆 线 路 直 线 杆 分支杆或转角杆
