移动通信室内覆盖工程安装规范

移动通信室内覆盖工程安装规范移动通信室内覆盖工程安装规范1. 引言

移动通信室内覆盖工程是指在建筑物内或地下场所内安装无线信号传输设备，提供良好的无线通信信号覆盖。为确保室内覆盖工程的质量和效果，制定本规范。

2. 设备安装

2.1 设备安装位置应合理选择，确保信号覆盖范围最大化和信号质量最优化。

2.2 安装设备时应防止与其他电气设备或信号源发生干扰。设备之间应保持适当的距离。

2.3 设备的安装高度应符合设计要求，并注意避开遮挡物，如天花板横梁、管道等。

2.4 设备的安装应牢固可靠，以防止晃动和松动。

3. 导线、电缆敷设

3.1 导线、电缆敷设应符合电气安全规范，避免与其他电气设备或导线交叉敷设。

3.2 导线、电缆的规格应根据实际需要进行选择，并符合相关的安全标准。

3.3 导线、电缆敷设应整齐有序，不得悬空或有明显松动。移动通信室内覆盖工程安装规范4. 天线安装

4.1 天线的安装位置应合理选择，以确保天线与基站之间的最佳信号传输距离。

4.2 天线的安装高度应符合设计要求，避免与周围建筑物、植物等发生碰撞。

4.3 天线的安装角度应根据实际情况调整，以达到最佳的信号覆盖效果。

4.4 天线的安装应牢固可靠，防止因风力或其他原因导致松动或倾斜。

5. 功率调整与优化

5.1 室内覆盖工程完成后，需进行功率调整与优化，以达到最佳的信号覆盖效果。

5.2 功率调整应根据实际情况进行，以保证信号的稳定性和一致性。

5.3 在调整过程中，应注意避免出现信号重叠和干扰现象。

5.4 调整后的信号覆盖效果应达到设计要求，并进行必要的测试和验证。

6. 安全与维护移动通信室内覆盖工程安装规范6.1 安装完成后，应定期对设备和线路进行检查和维护，确保其正常运行。

6.2 如发现设备故障或异常情况，应及时修复或更换，并记录维护过程和结果。

6.3 周围环境的变化可能会对室内覆盖效果产生影响，应定期进行环境的变化监测。

6.4 针对不同类型的建筑物和场所，可以制定相应的安全和维护方案。

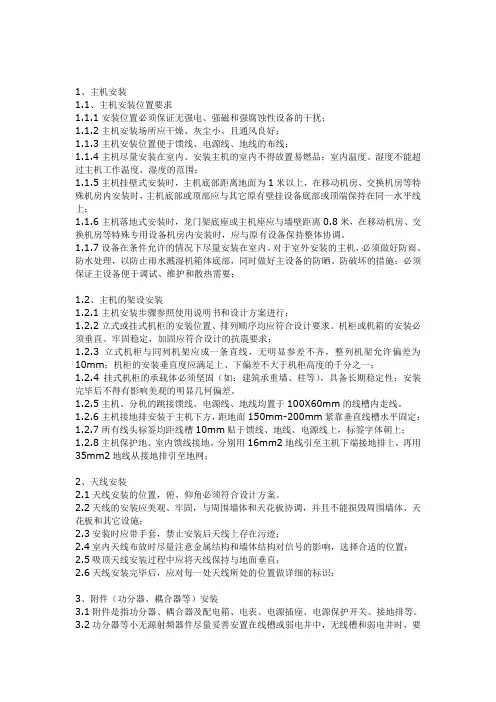

1、主机安装

1.1、主机安装位置要求

1.1.1安装位置必须保证无强电、强磁和强腐蚀性设备的干扰；

1.1.2主机安装场所应干燥、灰尘小、且通风良好；

1.1.3主机安装位置便于馈线、电源线、地线的布线；

1.1.4主机尽量安装在室内。安装主机的室内不得放置易燃品；室内温度、湿度不能超过主机工作温度、湿度的范围；

1.1.5主机挂壁式安装时，主机底部距离地面为1米以上，在移动机房、交换机房等特殊机房内安装时，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在同一水平线上；

1.1.6主机落地式安装时，龙门架底座或主机座应与墙壁距离0.8米，在移动机房、交换机房等特殊专用设备机房内安装时，应与原有设备保持整体协调。

1.1.7设备在条件允许的情况下尽量安装在室内。对于室外安装的主机，必须做好防雨、防水处理，以防止雨水溅湿机箱体底部，同时做好主设备的防晒、防破坏的措施；必须保证主设备便于调试、维护和散热需要；

1.2、主机的架设安装

1.2.1主机安装步骤参照使用说明书和设计方案进行；

1.2.2立式或挂式机柜的安装位置、排列顺序均应符合设计要求。机柜或机箱的安装必须垂直、牢固稳定，加固应符合设计的抗震要求；

1.2.3立式机柜与同列机架应成一条直线，无明显参差不齐，整列机架允许偏差为10mm；机柜的安装垂直度应满足上、下偏差不大于机柜高度的千分之一；

1.2.4挂式机柜的承载体必须坚固（如：建筑承重墙、柱等），具备长期稳定性；安装完毕后不得有影响美观的明显几何偏差。

1.2.5主机、分机的跳接馈线、电源线、地线均置于100X60mm的线槽内走线。

1.2.6主机接地排安装于主机下方，距地面150mm-200mm紧靠垂直线槽水平固定；

1.2.7所有线头标签均距线槽10mm贴于馈线、地线、电源线上，标签字体朝上；

1.2.8主机保护地、室内馈线接地，分别用16mm2地线引至主机下端接地排上，再用35mm2地线从接地排引至地网；

XX移动网优建设项目工程施工验收规范室内布系分册

1

XX移动网优建设项目工程施工验收规范

室内分布系统分册

V1.1

XX通信集团XX有限公司

网络部

XX移动网优建设项目工程施工验收规范室内布系分册

2

版本变更记录

日期 版本 描述 修订人

XX移动网优建设项目工程施工验收规范室内布系分册

3

目录

1、 总则................................................................................................................................. 3

2、 室内分布系统施工规范 ................................................................................................. 4

2.1工程安装 ........................................................................................................................... 4

2.1.1主机安装 .................................................................................................................. 5

2.1.2无源器件安装 .......................................................................................................... 6

移动通信室内覆盖工程安装规范

1、文档目的

本文档旨在制定移动通信室内覆盖工程的安装规范，确保通信设备的正确安装和运行，保障室内通信网络的稳定性和可靠性。

2、文档范围

本文档适用于所有移动通信室内覆盖工程的设计、建设和维护。

3、术语和定义

⑴ 移动通信室内覆盖工程：指在建筑物内部安装设备和设施，以提供移动通信服务的工程。

⑵ 室内分布系统：指室内覆盖工程中的信号分发、分配和放大系统。

⑶ 基站设备：指无线基站、天线和相关的传输设备。

⑷ DAS系统：指分布式天线系统，用于增强无线通信信号的覆盖范围和质量。

4、工程设计

⑴ 工程规划⒋⑴ 根据室内的布局和结构特点，合理规划信号覆盖的范围和信号源的位置。

⒋⑵ 根据需求分析，确定室内分布系统的技术方案，选定适合的设备和材料。

⑵ 设备布局

⒋⑴ 根据设计方案，在各楼层和房间内合理布置基站设备和天线，确保信号覆盖的均匀性和一致性。

⒋⑵ 保证设备与建筑物结构的安全连接，防止设备的摇晃和倾倒。

⑶ 电源供应

⒋⑴ 根据设备的功率和用电需求，合理设计电源供应系统，确保设备的正常运行。

⒋⑵ 采用可靠的电源备份措施，避免因停电等原因导致通信中断。

5、设备安装

⑴ 设备安装前的准备工作

⒌⑴ 完善安全措施，确保施工作业过程中的安全。

⒌⑵ 根据设备的安装要求，准备相应的工具和材料。⑵ 设备安装步骤

⒌⑴ 根据设备安装图纸，进行设备的安装和调试。

⒌⑵ 保证设备与电源的正常连接，确保设备供电和地线的可靠性。

⒌⑶ 根据设备的要求，进行各个接口的连接和配置。

6、系统调试与优化

⑴ 系统调试

⒍⑴ 对各设备进行系统调试，确保设备的正常运行和通信质量的稳定性。

⒍⑵ 对信号的强度、质量和覆盖范围进行检测和调整，达到设计要求。

⑵ 系统优化

⒍⑴ 对系统中的弱覆盖区域进行优化，提升信号质量和覆盖范围。

⒍⑵ 对干扰源进行排查和优化，提高系统的抗干扰能力。

7、附件

本文档涉及的附件见附件列表。

8、法律名词及注释⑴ 可视为合理的员工关系
