C15混凝土配合比设计说明

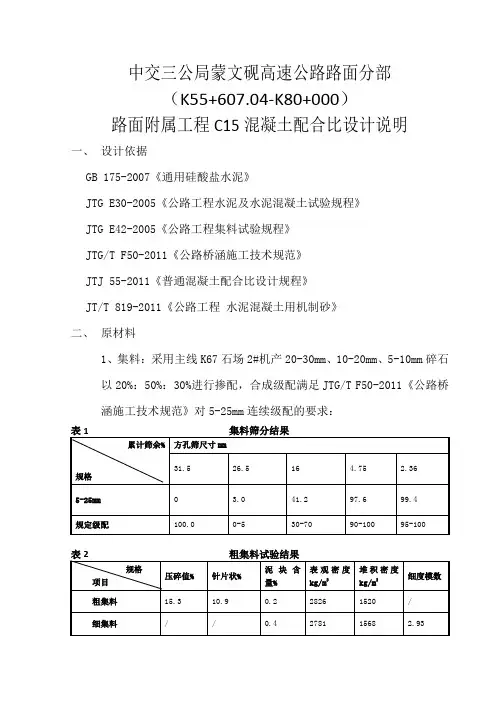

中交三公局蒙文砚高速公路路面分部（K55+607.04-K80+000）

路面附属工程C15混凝土配合比设计说明

一、 设计依据

GB 175-2007《通用硅酸盐水泥》

JTG E30-2005《公路工程水泥及水泥混凝土试验规程》

JTG E42-2005《公路工程集料试验规程》

JTG/T F50-2011《公路桥涵施工技术规范》

JTJ 55-2011《普通混凝土配合比设计规程》

JT/T 819-2011《公路工程 水泥混凝土用机制砂》

二、 原材料

1、集料：采用主线K67石场2#机产20-30mm、10-20mm、5-10mm碎石以20%：50%：30%进行掺配，合成级配满足JTG/T F50-2011《公路桥涵施工技术规范》对5-25mm连续级配的要求：

表1 集料筛分结果

累计筛余% 方孔筛尺寸mm

31.5 26.5 16 4.75 2.36 规格

5-25mm 0 3.0 41.2 97.6 99.4

规定级配 100.0 0-5 30-70 90-100 95-100

表2 粗集料试验结果

规格

项目 压碎值% 针片状% 泥块含量% 表观密度kg/m3 堆积密度kg/m3 细度模数

粗集料 15.3 10.9 0.2 2826 1520 /

细集料 / / 0.4 2781 1568 2.93 2、水泥

采用文山海螺P.O42.5级水泥，主要技术指标检测如下：

表3 水泥试验结果

强度 凝结时间min 安定性 比表面积m2/kg 3d 28d 初凝 终凝

实测值 21.1 49.2 135 194 1.0 340

规定值 ≥17 ≥42.5 ≥45 ≤600 ≤5.0 ≥300

C15贫混凝土配合比设计说明

一、设计依据：

1、 设计图纸相关说明

2、 JGJ 55-2000 《混凝土配合比设计规程》

4、 JTG F30-2014 《公路水泥混凝土路面施工技术细则》

5、 JTG E30-2005 《公路工程水泥及水泥混凝土试验规程》

6、 JTG E42-2005 《公路工程集料试验规程》

二、工程要求：

1、 强度等级：C15贫混凝土

2、 坍落度：110-130mm

3、 拌合及振捣方法：机械

4、 部位：路面混凝土基层

三、材料：

1、 水泥：拉法基瑞安（红河）水泥厂生产P.O42.5水泥

2、 细集料：西湖石料场机制砂，细度模数为2.86

3、 粗集料：采用西湖碎石场碎石，最大粒径31.5mm，4.75-31.5mm连续级配，4.75-9.5mm 占20%、9.5-16mm 占10%、16-31.5mm 占70%

4、 水：饮用水

5、 外加剂：重庆市沃也建材有限公司沃亚牌早强剂和微膨胀剂

6、 外掺剂：通海粉煤灰

四、贫混凝土设计计算程序

1、配制28d抗压强度fcu,k可按下式计算

fcu,0=fcu,k+tlsl

式中：fcu,0———贫混凝土配制28d抗压强度（MPa）；

fcu,k———混凝土28d设计抗压强度标准值（MPa）；

tl————―抗压强度保证率系数，高速公路应取1.645；一级公路应取1.28；二级公路应取1.04

sl————―抗压强度标准差，宜按不小于6组统计资料取值；无统计资料或试件组数小于6组时，可取1.5（MPa）。

经计算fcu,0=15+1.645×1.5=17.47 MPa

2、水灰比按以下公式计算，并取计算值与表四规定值两者中的小值。

W/C=(A•fce)/(fcu,0+A•B•fce)

式中：fce———水泥实测28d强度（MPa）；无实测值时，也可按下面公式计算；

C15无砂混凝土配合比设计说明书

一、使用部位：志丹东隧道治理工程隧道路面基层

二、设计依据：

1.JGJ55-2011《普通混凝土配合比设计规程》

2.JTG F60-2009《公路隧道施工技术规范》

3.JTG E42-2005《公路工程集料试验规程》

4.JTG E30-2005 《公路工程混凝土试验规程》

三、原材料选用：

水泥：铜川声威P.O42.5水泥

碎石：山西河津文星石料场10-20mm碎石

水：孙岔村饮用水

四、配合比设计原则

根据已知材料性能及所需强度等级和密度，在确保混凝土稠度的前提下，以采用最小的水泥用量为原则，进行配合比设计。大孔混凝土单位体积的质量应为1m3紧装状态的集料密度和单方水泥用量及水泥化水质量总和。

五、设计步骤及计算公式（设计强度要求为C15Mpa)

1、计算试配强度fcu.o=fch/1-1645*Cv=15/1-1.645*15%=19.9Mpa

Cv施工水平应根据施工单位以往积累的数据分析确定，若没有这方面的数据，也可根据施工单位管理水平从表中查找。

2、根据配制强度：估算出每m3无砂混凝土所需水泥用量

Mco=69.36+784.93*fcu.o/fce =69.36+784.93*19.9/(1.15*42.5)=388kg/m3

通常水泥用量在350-400kg/m3范围内，根据以往施工经验值选定为380kg/m3。

3、确定水泥用量，估算其合理水灰比

w/c=0.58-0.000715*mco=0.58-0.000715*380=0.305

采用水灰比为0.305

4、依上述水灰比，求其用水量

mwo=w/c*mco=0.305*380=116kg/m3

5、每m3无砂混凝土的碎石，经检测为1509kg/m3

六、试拌，调整工作性

序号 水灰比 水泥：碎石：水 每m3混凝土材料用量（kg) 7天抗压强度平均值（Mpa) 28天抗压强度平均值（Mpa)

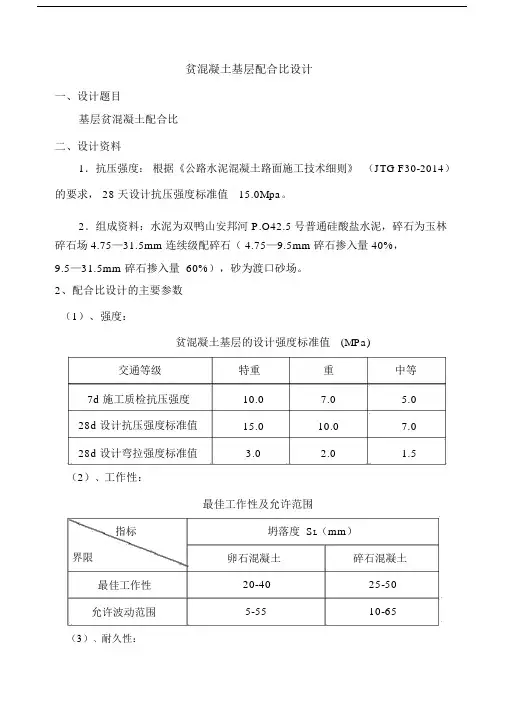

贫混凝土基层配合比设计

一、设计题目

基层贫混凝土配合比

二、设计资料

1．抗压强度： 根据《公路水泥混凝土路面施工技术细则》 （JTG F30-2014）

的要求， 28 天设计抗压强度标准值 15.0Mpa。

2．组成资料：水泥为双鸭山安邦河 P.O42.5号普通硅酸盐水泥，碎石为玉林碎石场 4.75—31.5mm 连续级配碎石（ 4.75—9.5mm 碎石掺入量 40%，

9.5—31.5mm 碎石掺入量 60%），砂为渡口砂场。

2、配合比设计的主要参数

（1）、强度：

贫混凝土基层的设计强度标准值 (MPa)

交通等级 特重 重 中等

7d 施工质检抗压强度 10.0 7.0 5.0

28d 设计抗压强度标准值 15.0 10.0 7.0

28d 设计弯拉强度标准值 3.0 2.0 1.5

（2）、工作性：

最佳工作性及允许范围

指标

坍落度

SL（mm）

界限

卵石混凝土

碎石混凝土

最佳工作性

20-40

25-50

允许波动范围

5-55

10-65

（3）、耐久性：

满足耐久性要求的贫混凝土最大水灰比

交通等级 特重 重 中等

最大水灰比 0.65 0.68 0.70

有抗冻要求的最大水灰比 0.60 0.63 0.65

3、各组成材料的质量的要求

（1）水泥：

3 天龄期 28 天龄期 凝结时间

产地 标号 项目 抗压 抗折 抗压 抗折 初凝 终凝 安定性

Mpa Mpa Mpa Mpa min min

P·O42.5 规定值 17.0 3.5 42.5 6.5 45 600 合格

双鸭山

实测 18.4 3.9 47.5 6.9 185 294 合格

（ 2）砂：细度模数应在 2.3~3.0 之间且含泥量在不大于 3%，颗粒级配应符合要求。

产地 细度模数 含泥量 级配区 备注

渡口 2.42 1.2 Ⅱ 中砂
