1 (电工技师培训资料)
触摸屏及应用
触摸屏全称叫做触摸式图形显示终端,是一种人机交互装置,故又称人机界面。触摸屏是在显示器屏幕上加了一层具有检测功能的透明薄膜,使用者只要用手指轻轻地碰触摸屏上的图符或文字,就能实现对主机操作和信息显示,人机交互更为简捷方便。
6、1触摸屏的作用与功能
触摸屏一般通过串行接口与个人电脑、PLC以及其他外部设备连接通讯、传输数据信息,由专用软件完成画面制作和传输,实现其作为图形操作和显示终端的功能。在控制系统中,触摸屏常作为PLC输入和输出设备,通过使用相关软件设计适合用户要求的控制画面,实现对控制对象的操作和显示。
目前市场触摸屏的种较多,如三菱公司的GOT系列、松下公司生产的GT系列、OMRON公司NT系列等。它们的原理和使用方法大同小异,这里以三菱公司生产的F940GOT-SWD/LWD-C/E型为例(以下简称GOT),介绍其应用方法。另外,文中提到的DU(Digital Unit)泛指数字单元装置,也包括GOT.
6.1.1各部分名称及功能
图6-1所示为F940 GOT触摸屏外形。
图6-1 触摸屏外形
触摸屏正面板如图6-1a)所示,①为触摸显示屏幕,由320-240像素组成,可显示字符串:20字×15行/全角,字符种类包括英文字母、数字、符号、汉字等。
触摸屏背面板如图6-1b)和 6-1c)所示,②为GOT电源和接地配线端子。③为PM-20BL型电池,用于保存采样数据、报警记录及当前时间,画面数据保存,内置闪存时不需要电池。④为扩展接口,用于同F940GOT-40UMB型数据传送适配器连接,将画面数据保存在EPROM中。⑤为RS232C连接器,用于同PLC或微型计算机的RS-232口连接传送数据,也用于多个GOT单元连接或同条形阅读器、打印机的通信。⑥是RS422连接器,用于PLC连接或多个GOT单元连接。
触摸屏ITO培训资料
一、ITO 简介
ITO(Indium Tin Oxide),即氧化铟锡,是一种具有良好导电性和透光性的材料,广泛应用于触摸屏领域。触摸屏作为一种直观、便捷的人机交互界面,已经成为电子设备中不可或缺的一部分。ITO 薄膜在触摸屏中起着关键作用,它能够实现触摸信号的检测和传输。
二、ITO 薄膜的制备方法
1、 磁控溅射法
这是目前制备 ITO 薄膜最常用的方法之一。在高真空环境中,通过磁场控制带电粒子的运动,使铟锡靶材的原子溅射到基板上形成薄膜。该方法具有沉积速率高、薄膜质量好、成分均匀等优点。
2、 真空蒸发法
将铟锡合金加热至蒸发温度,使其原子或分子气化后沉积在基板上。这种方法设备相对简单,但薄膜的均匀性和附着力可能不如磁控溅射法。
3、 溶胶 凝胶法
通过将金属醇盐或无机盐溶解在溶剂中形成溶胶,然后经过凝胶化、干燥和热处理得到薄膜。该方法成本较低,但制备过程较为复杂,薄膜的性能也相对较难控制。 三、ITO 薄膜的性能参数
1、 电阻率
ITO 薄膜的电阻率直接影响触摸屏的响应速度和灵敏度。一般来说,电阻率越低,触摸屏的性能越好。
2、 透光率
良好的透光率是保证触摸屏显示效果清晰的重要因素。通常要求
ITO 薄膜在可见光范围内的透光率达到 85%以上。
3、 表面粗糙度
薄膜的表面粗糙度会影响其与其他层的接触性能和光学性能。较小的表面粗糙度有助于提高触摸屏的可靠性和显示质量。
四、ITO 在触摸屏中的工作原理
触摸屏主要分为电阻式触摸屏和电容式触摸屏,ITO 在这两种触摸屏中的工作原理有所不同。
1、 电阻式触摸屏
由上下两层 ITO 薄膜组成,中间隔着微小的隔离点。当触摸屏幕时,上下两层薄膜接触,电流通过接触点,从而检测到触摸位置。
2、 电容式触摸屏
分为表面电容式和投射电容式。表面电容式触摸屏是在玻璃表面涂覆一层 ITO 导电层,当手指触摸屏幕时,会引起电容变化,从而检测触摸位置。投射电容式触摸屏则是在玻璃基板上形成横竖交叉的 ITO

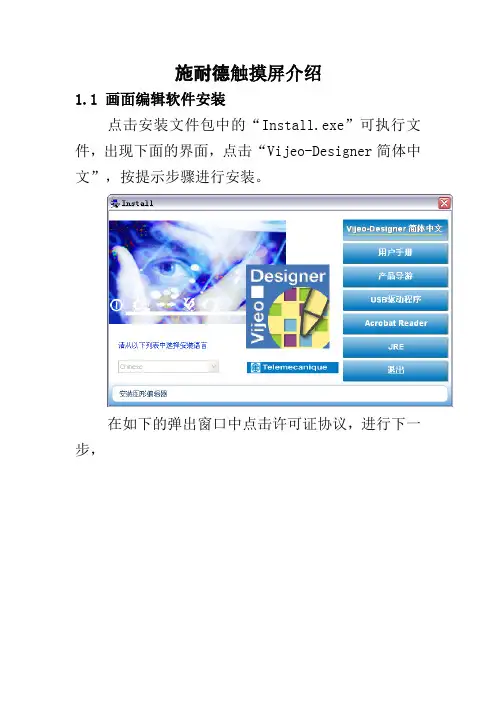

施耐德触摸屏介绍
1.1 画面编辑软件安装
点击安装文件包中的“Install.exe”可执行文件,出现下面的界面,点击“Vijeo-Designer简体中文”,按提示步骤进行安装。
在如下的弹出窗口中点击许可证协议,进行下一步,
输入用户名,公司等信息,参考号和序列号需参照安装文档中的“sn.txt”文档,
点击继续则安装该软件,完成后确认即可。 1.2 打开工程
1.2.1 打开画面编辑软件
从桌面 或“开始”菜单中,启动编辑软件Vijeo-Designer。
1.2.2 打开工程
点击菜单栏中的“文件”-“导入/导出”,从存放的文件夹中导入对应工程的触摸屏文件,
双击导航器中对应的触摸屏文件名即可打开。
1.3修改触摸屏的测点定义
打开画面后,从导航器中选择画面,对需修改的画面进行编辑。
双击窗口选择列表中的SOE1
鼠标双击需修改的测点,一次可修改16个点
在弹出的对话框中修改描述和字体的大小及颜色等。 以上是对SOE量测点的修改,其他测点修改同上。
1.4触摸屏程序下载
1.4.1 通讯参数设置
点击导航器中的Target1,在属性栏中的下载栏中修改对应的IP地址,
在属性栏中的下载项中修改对应的IP地址(需与触摸屏内部设定地址一致,可修改),子网掩码等。
1.4.2 触摸屏的下载
在下载工程前需保存所修改的文件,点击“文件”-“保存”,然后点击菜单栏中的“生成”-“验证所有目标”,对文件进行编译,查看程序中是否有误,验证后点击“生成所有目标”,即可将程序生成项目文件。
点击菜单栏中的“生成”-“下载所有目标”,即可下载该项目到触摸屏中了,下载中会有如下的对话框提示。
1.5导出工程
想要把修改好的文件导出到指定的文件夹中,需在导航器中切换到Vijeo-Manager栏,右击该工程名,选择“关闭工程”,
在该工程名上右击,选择“导出工程”,在弹出的对话框中填入导出的工程名和预存放的位置即可。
未知驱动探索,专注成就专业
1
威纶通触摸屏培训讲解讲义
一、前言
威纶通触摸屏是一种先进的人机交互界面,能够实现通过触摸进行操作和控制。本讲义将介绍威纶通触摸屏的基本原理、安装和配置过程以及常见问题的排查解决方法,旨在帮助学员快速掌握威纶通触摸屏的使用和维护。
二、威纶通触摸屏的基本原理
威纶通触摸屏通过感应用户触摸动作,并将触摸信号转化为电信号进行处理,最终实现与设备的交互。具体原理如下:
1. 感应层:威纶通触摸屏使用一层透明的导电感应层,通常位于触摸屏上方。当用户触摸触摸屏时,导电感应层会感应到用户手指的压力,并将信号传输到控制器。
2. 控制器:控制器是威纶通触摸屏的核心部件,负责接收并处理感应层传输的信号。通过对信号进行解析,控制器能够判断用户的触摸位置和动作。 未知驱动探索,专注成就专业
2
3. 连接接口:威纶通触摸屏可以通过不同的连接接口与设备连接,如USB接口、RS232接口等。根据实际需求选择适合的连接接口。
三、安装和配置威纶通触摸屏
1. 检查硬件设备:在安装威纶通触摸屏之前,首先要确保所需要的硬件设备齐全,并且处于正常工作状态。同时,检查设备的接口类型,选择合适的连接方式。
2. 安装触摸屏驱动程序:在连接硬件设备后,需要安装相应的触摸屏驱动程序。驱动程序通常会提供一个安装向导,按照向导的步骤进行安装即可。在安装过程中,注意选择适合的驱动程序版本。
3. 配置触摸屏设置:安装完触摸屏驱动程序后,需要进行相关的配置设置。在操作系统中找到触摸屏设置,根据实际需求进行相应的配置,如灵敏度、触摸手势等设置。
四、常见问题及解决方法
1. 触摸屏不响应或反应迟缓:这可能是由于触摸屏驱动程序没有正确安装或配置引起的。请检查驱动程序是否正确安装,并根据操作系统的要求重新配置触摸屏设置。 未知驱动探索,专注成就专业
3
2. 触摸屏出现异常触摸:有时触摸屏会出现误触发或异常触摸的情况,这可能是由于触摸屏表面有脏污或损坏导致的。请使用柔软的布料清洁触摸屏表面,并确保手指干净。
