沉井施工方案

人工开挖沉井施工方案

1. 引言

在建筑施工中，沉井是指为了完成一些特定的工程需要，将工程设备或管线布置在地下，然后对其进行覆土，以实现地表的平整和美观。人工开挖沉井是一种常用的施工方法，本文将详细介绍人工开挖沉井的施工方案。

2. 施工前准备

在进行人工开挖沉井施工之前，需要进行一系列的准备工作，包括以下几个方面：

2.1 规划设计

在施工前，需要进行详细的规划和设计，确定沉井的位置、尺寸以及后续使用的要求。同时还需要考虑附近地下管线的位置，以避免施工过程中对其造成损坏。 2.2 安全措施

安全是施工的首要考虑因素，施工前需要制定详细的施工安全计划，并为施工人员提供必要的安全培训。同时，应对施工现场进行安全检查，确保施工过程中的安全。

2.3 施工设备准备

准备好需要使用的施工设备，例如挖掘机、铲车等，确保设备的完好性，并进行必要的保养和维护，以确保施工的顺利进行。

2.4 材料准备

根据沉井的尺寸和要求，准备好所需的材料，例如混凝土、钢筋等。

3. 施工过程

人工开挖沉井的施工过程通常包括以下几个阶段： 3.1 地面标定

首先，根据设计图纸，在地表标定出沉井的位置和尺寸。采用激光等工具进行精确测量和标定，以确保施工的准确性。

3.2 挖掘

使用挖掘机等设备进行挖掘工作。根据设计要求，从地表开始逐步向下挖掘，直到达到设计的井底深度。在挖掘过程中，要注意避开附近的地下管线和其他障碍物。

3.3 清理和修整

在挖掘完成后，对井内进行清理和修整。清理掉挖掘过程中产生的杂物和碎石，修整井壁和井底，使其光滑整洁。 3.4 混凝土浇筑

针对沉井的设计要求，进行混凝土浇筑。首先，在井底倒入一部分混凝土，然后钢筋构件（根据设计要求）设置好后，继续浇筑混凝土，直至填满整个沉井。在浇筑过程中，可使用振动器将混凝土振实。

3.5 养护

混凝土浇筑完成后，需要进行养护。覆盖住沉井口，进行适当的养护期，以确保混凝土的强度和稳定性。养护期一般为7至14天，期间需要定期对沉井进行养护和检查。

第1篇

一、工程概况

本工程为某城市地铁车站沉井施工项目，位于城市中心区域，周边环境复杂，地下管线密集。沉井直径为8米，深度为12米，采用钢筋混凝土结构，内径7.5米，壁厚0.5米。沉井顶部与地铁车站主体结构相连，底部与地基相连。本工程需在保证施工质量、安全的前提下，确保工期和成本控制。

二、施工准备

1. 技术准备

（1）组织施工人员学习沉井施工技术，确保施工人员掌握沉井施工的基本原理、施工工艺、施工质量控制要点等。

（2）编制沉井施工方案，明确施工流程、施工工艺、质量控制措施、安全措施等。

（3）对施工人员进行安全技术培训，提高施工人员的安全意识。

2. 材料准备

（1）钢筋：选用符合国家标准的HRB400钢筋，直径为18mm，间距为200mm。

（2）混凝土：选用C30混凝土，强度等级为β≥30MPa。

（3）水泥：选用符合国家标准的普通硅酸盐水泥，强度等级为32.5MPa。

（4）砂、石：选用级配良好的中粗砂，粒径为5-20mm；碎石粒径为5-20mm。

3. 机械设备准备

（1）模板：选用钢模板，模板尺寸为8m×12m。

（2）钢筋加工设备：钢筋切断机、钢筋弯曲机、钢筋调直机等。

（3）混凝土搅拌设备：混凝土搅拌车、混凝土输送泵等。

（4）起重设备：吊车、卷扬机等。

（5）测量设备：全站仪、水准仪、经纬仪等。

三、施工工艺

1. 沉井基础处理 （1）清除沉井基础表面的杂物、松散土体，确保基础表面平整、坚实。

（2）采用水泥砂浆进行基础处理，厚度为100mm，强度等级为M10。

2. 沉井施工

（1）沉井定位：根据设计图纸，确定沉井中心位置，使用全站仪进行精确定位。

（2）沉井组装：将模板、钢筋、混凝土等材料运至现场，按照设计要求进行组装。

（3）沉井浇筑：采用混凝土搅拌车运输混凝土，使用混凝土输送泵进行浇筑，分层浇筑，每层厚度为30cm，确保混凝土密实。

（4）沉井抽水：沉井浇筑完成后，使用潜水泵进行抽水，确保沉井内无积水。

第1篇

一、工程概况

本工程为某市地下综合管廊项目，位于市区核心区域，全长约5公里。本次沉井工程主要针对综合管廊的起点，施工区域为一条东西走向的地下道路，道路宽度约40米，地下水位较浅，地质条件复杂，地下管线密集。为确保工程顺利进行，特制定本沉井工程施工方案。

二、施工方案

1. 施工组织

（1）施工队伍：由具有丰富沉井工程施工经验的施工队伍组成，包括项目经理、技术负责人、施工员、安全员、测量员等。

（2）施工设备：配备挖掘机、吊车、搅拌车、平板车、钻机、混凝土输送泵等设备。

2. 施工工艺

（1）施工前准备

1）现场勘查：对施工现场进行详细勘查，了解地质条件、地下管线分布、地下水位等情况。

2）施工方案编制：根据现场勘查结果，编制详细的沉井工程施工方案。

3）施工图纸会审：组织施工队伍进行施工图纸会审，明确施工要求、技术标准、施工顺序等。

4）施工材料、设备准备：提前准备施工所需的材料、设备，确保施工过程中所需物资充足。

（2）沉井制作

1）沉井基础：采用钢筋混凝土结构，基础厚度不小于0.8米，钢筋直径不小于12毫米，间距不大于150毫米。

2）沉井主体：采用钢筋混凝土结构，厚度不小于0.6米，钢筋直径不小于10毫米，间距不大于200毫米。 3）沉井顶板：采用钢筋混凝土结构，厚度不小于0.4米，钢筋直径不小于8毫米，间距不大于200毫米。

4）沉井侧板：采用钢筋混凝土结构，厚度不小于0.4米，钢筋直径不小于8毫米，间距不大于200毫米。

5）沉井内衬：采用防水混凝土，厚度不小于0.2米，钢筋直径不小于6毫米，间距不大于200毫米。

（3）沉井下沉

1）沉井下沉前，对沉井进行充水试验，确保沉井结构完整、稳定。

2）采用挖掘机、吊车等设备将沉井运输至施工现场。

3）将沉井放置于基础顶面，调整沉井位置，确保沉井垂直、稳定。

4）采用混凝土输送泵将混凝土注入沉井，进行沉井下沉。

5）下沉过程中，实时监测沉井下沉速度、姿态、倾斜度等参数，确保沉井安全下沉。

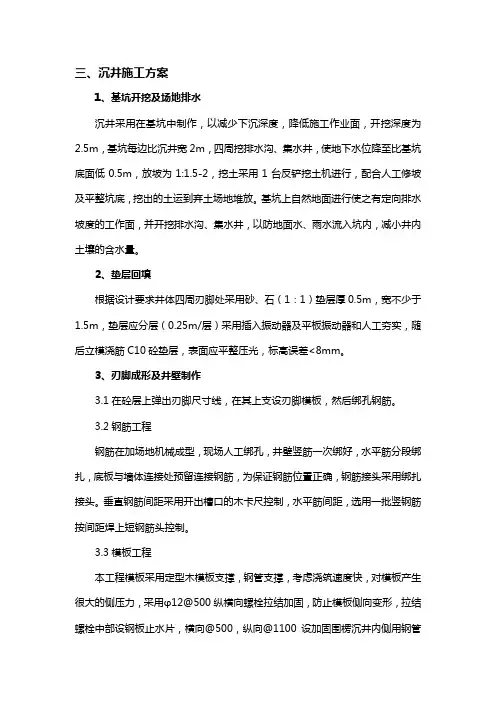

三、沉井施工方案

1、基坑开挖及场地排水

沉井采用在基坑中制作，以减少下沉深度，降低施工作业面，开挖深度为2.5m，基坑每边比沉井宽2m，四周挖排水沟、集水井，使地下水位降至比基坑底面低0.5m，放坡为1:1.5-2，挖土采用1台反铲挖土机进行，配合人工修坡及平整坑底，挖出的土运到弃土场地堆放。基坑上自然地面进行使之有定向排水坡度的工作面，并开挖排水沟、集水井，以防地面水、雨水流入坑内，减小井内土壤的含水量。

2、垫层回填

根据设计要求井体四周刃脚处采用砂、石（1：1）垫层厚0.5m，宽不少于1.5m，垫层应分层（0.25m/层）采用插入振动器及平板振动器和人工夯实，随后立模浇筋C10砼垫层，表面应平整压光，标高误差<8mm。

3、刃脚成形及井壁制作

3.1在砼层上弹出刃脚尺寸线，在其上支设刃脚模板，然后绑孔钢筋。

3.2钢筋工程

钢筋在加场地机械成型，现场人工绑孔，井壁竖筋一次绑好，水平筋分段绑扎，底板与墙体连接处预留连接钢筋，为保证钢筋位置正确，钢筋接头采用绑扎接头。垂直钢筋间距采用开出槽口的木卡尺控制，水平筋间距，选用一批竖钢筋按间距焊上短钢筋头控制。

3.3模板工程

本工程模板采用定型木模板支撑，钢管支撑，考虑浇筑速度快，对模板产生很大的侧压力，采用φ12@500纵横向螺栓拉结加固，防止模板侧向变形，拉结螺栓中部设钢板止水片，横向@500，纵向@1100设加固围楞沉井内侧用钢管相互支撑顶牢，确保整体模板的刚度、稳定性和不变形，使砼的几何尺寸，外观有绝对的保证。

3.4砼工程

沉井采用商品砼，在对钢筋模板进行验收合格后，进行浇筑砼，浇筑刃脚、井壁砼要注意浇筑顺序，每层30cm，将沉井沿周长设多个振捣组，同时浇筑。保证对称均匀下料，防止一侧受压而使模板产生位移、变形，每层必须在2h 之内浇筑完毕，振捣时振动器移动间距不大于0.5m。振捣器应避免碰撞钢筋、模板。振捣器插入下层砼内不小于0.05M，要快插慢拔，每一振点的振捣时间应使砼表面呈现浮浆和不再下沉。在砼浇筑过程中，应经常观察模板、支架、，当发现问题及时采取措施处理。
