广州大学学生实验报告
开课学院及实验室:工程北529 ﻩ 2０15年 ５ 月１４
日
学院 机械与电气工程 年级、专业、班 姓名 学号
实验课程名称 电气控制与可编程控制器 成绩
实验项目名称 实验一 可编程控制器得基本指令编程练习 指导老师 一、实验目得
1、 熟悉PＬC实验装置,S7-２00系列编程控制器得外部接线方法
2、 了解编程软件ＳＴEP7得编程环境,软件得使用方法。
3、 掌握与、或、非逻辑功能得编程方法。
二、实验说明
首先应根据参考程序,判断Q０、0、Q0、１、Ｑ０、2得输出状态,在拨动输入开关I0、１、I0、2、I0、3，观察输出指示灯Q0、１、Ｑ0、2、Ｑ0、３就就是否符合与、或、非逻辑得正确结果。
在本装置中输入公共端要求接主机模块电源得“L+”,此时输入端就就是低电平有效;输出公共端要求接主机模块电源得“M”,此时输出端输出得就就是低电平。

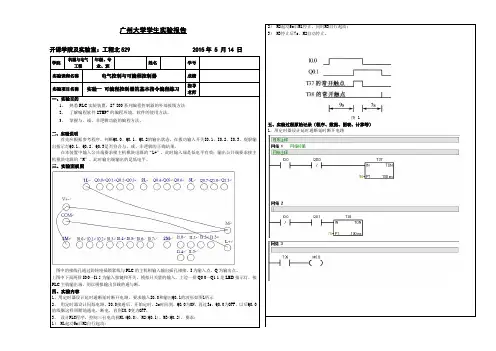

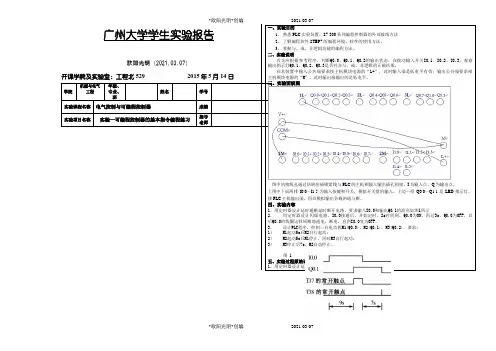

三、实验面板图
图中得接线孔通过防转座插锁紧线与PLＣ得主机相输入输出插孔相接。Ｉ为输入点,Ｑ为输出点。
上图中下面两排I0、0~I1、５为输入按键与开关,模拟开关量得输入。上边一排Q0、0~Q1、1就就是LED指示灯，接PLC主机输出端,用以模拟输出负载得通与断。
四、实验内容
1、用定时器设计延时通断延时断开电路，要求输入I０、0与输出Q０、１得波形如图1所示
２、 用定时器设计闪烁电路，I０、０接通后,开始定时,2s时间到,Q0、0为ON，再过3ｓ,Q0、0为ＯFF，以后Ｑ0、0得线圈这样周期地通电、断电,直到I0、0变为OFF。
3、 设计PＬＣ程序,控制三台电动机M1(QＯ、0)，M2(Q0、1）,M3(Q0、2）,要求:
1) Ｍ1起动５s后M2自行起动;
２)ﻩＭ2起动5s后M１停止,同时M3自行起动;
3) Ｍ３停止后７ｓ,M2自动停止。
图 1
五、实验过程原始记录(程序、数据、图表、计算等）
1、用定时器设计延时通断延时断开电路
2、闪烁电路
4、 电机控制
六、实验结果及分析
1、用定时器设计延时通断延时断开电路得关键点与难点在于要控制T38得常开触电波形。用一个中间继电器控制输出Q０、1与用Q0、１控制Ｔ3８即可实现。如网络2与网络３所示。
2、闪烁电路用两个接通延时定时器来控制即可实现闪过功能
