高速铁路后张法预应力混凝土简支箱梁智能制造施工工法

高速铁路32m后张法简支箱梁预应力施工技术及张拉伸长值研究随着经济的快速发展和城市化进程的加强，我国高速铁路的建设也在不断加快。

其中，高速铁路桥梁工程是不可或缺的关键部分。

为了确保高速铁路桥梁的建设质量和稳定性，施工技术也在不断创新。

本文将重点介绍高速铁路32m后张法简支箱梁预应力施工技术及张拉伸长值的研究。

一、高速铁路32m后张法简支箱梁预应力施工技术高速铁路32m后张法简支箱梁是一种较新的桥梁结构。

它由简支箱梁和简支墩组成，支座在简支墩上。

为了确保高速铁路桥梁结构的稳定性和安全性，预应力施工技术非常关键。

下面是高速铁路32m后张法简支箱梁预应力施工技术的具体步骤：1. 预埋束筋和鞍座的安装。

预埋束筋和鞍座是预应力施工的基础，必须安装牢固。

在设计施工图时，必须详细标明预埋束筋和鞍座的数量和位置。

2. 引拉钢束。

根据施工图，安装拉钩和张拉锚具，将外张钢束拉入开口中，并接好张拉锚具。

3. 张拉。

通过液压加压，将外张钢束巨力传递到简支箱梁和简支墩上。

为确保安全，施工人员必须对张拉力值进行严格控制。

4. 压浆。

完成张拉后，施工人员需用高强度灰浆将钢束间隙压实。

通过上述步骤，高速铁路32m后张法简支箱梁预应力施工技术得以实施，为后续的桥梁结构施工奠定了坚实的基础。

二、张拉伸长值研究张拉伸长值是指预应力钢束在张拉前和张拉后的长度差异。

研究张拉伸长值能够掌握预应力钢束在施工过程中的真实状态，进而对预应力施工技术进行优化和改进。

下面将介绍高速铁路32m后张法简支箱梁预应力施工中张拉伸长值的研究情况。

1. 影响因素高速铁路32m后张法简支箱梁预应力施工中，张拉伸长值受到多种因素的影响，包括钢束材质、钢束形状、钢束长度、张拉力度等。

其中，张拉力度是影响张拉伸长值最为重要的因素。

2. 研究方法为了研究高速铁路32m后张法简支箱梁预应力施工中张拉伸长值的影响因素，研究人员采用多种方法进行实验。

其中，关键是在钢束上安装测量仪，实时监测预应力钢束的长度变化情况。

后张法预应力箱梁施工工法后张法预应力箱梁施工工法一、前言后张法预应力箱梁施工工法是一种常见的大型预应力箱梁施工工法，广泛应用于桥梁、高速公路和轨道交通等领域。

它通过采用箱梁预制或现浇，并利用预应力钢束的作用，使箱梁在施工过程中得到了良好的受力性能和整体稳定性。

本文将对后张法预应力箱梁施工工法进行详细介绍。

二、工法特点后张法预应力箱梁施工工法的特点主要有：1. 施工过程中可以保证箱梁的整体刚度和稳定性；2. 施工速度快且效率高，适应于大跨度、重载桥涵的施工；3. 施工质量易于控制，能够满足高要求的设计要求；4. 施工过程中不受季节和天气的限制，具有较好的施工可行性。

三、适应范围后张法预应力箱梁施工工法适用于长跨度的桥梁、高速公路和轨道交通等工程。

特别是对于悬索桥、斜拉桥和连续梁桥等结构，更能发挥其优势。

四、工艺原理后张法预应力箱梁施工工法的工艺原理主要包括以下几个方面：1. 钢筋混凝土箱梁的预制或现浇：根据设计要求，按照箱梁的截面形状和尺寸进行箱梁的预制或现浇。

2. 预应力钢束的布置：根据设计要求，在箱梁的底板和侧板中布置预应力钢束，并通过后张力作用使其产生预应力。

3.箱梁的安装和定位：将预制好的或现浇的箱梁运输到施工现场，并利用合适的设备进行箱梁的安装和定位。

4. 后张拉预应力钢束：在箱梁安装和定位后，通过后张拉技术对预应力钢束进行张拉，使其产生预应力，并将桥墩与箱梁紧密连接。

五、施工工艺后张法预应力箱梁施工工法的施工过程主要包括以下几个阶段：1. 箱梁预制或现浇：按照设计要求，进行箱梁的预制或现浇，包括混凝土的浇筑、钢筋的布置等。

2. 箱梁运输与装配：将预制好的或现浇的箱梁运输到施工现场，并通过合适的设备进行箱梁的安装和定位。

3. 后张拉预应力钢束：在箱梁安装和定位后，通过后张拉技术对预应力钢束进行张拉，并与桥墩紧密连接。

4. 桩基施工：根据设计要求，在桥墩位置进行桩基的施工，确保桥墩的稳定性和可靠性。

铁路桥后张法预应力混凝土简支箱梁预制施工工艺1. 引言铁路桥梁是连接铁路线路的重要部分，其安全性和稳定性对铁路运输起着至关重要的作用。

在铁路桥梁的建设中，预应力混凝土简支箱梁是一种常见的结构形式。

本文将详细介绍铁路桥后张法预应力混凝土简支箱梁的预制施工工艺。

2. 工艺流程铁路桥后张法预应力混凝土简支箱梁的预制施工工艺主要包括以下步骤：2.1 模具制作根据设计要求和图纸，制作适应于简支箱梁尺寸和形状的木模板。

模板需要具备足够的强度和刚度，以确保成品箱梁的质量和形状精度。

2.2 钢筋加工与布置根据设计要求，在模具中布置预应力钢筋和普通钢筋。

其中，预应力钢筋需要经过拉伸加压处理，以提供箱梁在使用过程中所需的预应力。

2.3 混凝土浇筑与养护在钢筋布置完成后，进行混凝土浇筑。

混凝土的配合比需要根据设计要求进行调整，以确保混凝土的强度和耐久性。

浇筑完成后，对混凝土进行养护，以保证其逐渐获得设计强度。

2.4 后张法预应力处理当混凝土达到一定强度时，进行后张法预应力处理。

该处理包括两个步骤：在箱梁两端设置锚具，并通过拉伸机构施加拉力；在拉力作用下，将锚具固定在箱梁两端。

2.5 模具拆除与修补经过一定时间的养护后，待混凝土达到足够的强度后，可以拆除模具。

在模具拆除过程中，需要小心操作，以避免对箱梁造成损伤。

如果在拆模过程中发现箱梁有缺陷或破损，需要及时修补。

2.6 后续工序完成预制施工后的简支箱梁，可以进行其他工序的组装和安装。

在铁路现场，可以使用吊车将箱梁吊装到桥墩上，并与其他部件进行连接。

3. 工艺要点在铁路桥后张法预应力混凝土简支箱梁的预制施工过程中，需要注意以下要点：3.1 模具制作模具的制作需要精确可靠，以确保成品箱梁的尺寸和形状满足设计要求。

3.2 钢筋加工与布置钢筋的加工和布置需要按照设计要求进行，以确保箱梁在使用过程中具有足够的强度和刚度。

3.3 混凝土浇筑与养护混凝土的配合比需要根据设计要求进行调整，浇筑后需要及时进行养护，以确保混凝土逐渐获得设计强度。

简述后张法预应力混凝土箱梁施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!后张法预应力混凝土箱梁施工工艺流程详解后张法预应力混凝土箱梁是一种广泛应用在桥梁、高层建筑等领域的结构形式，其施工工艺流程严谨且复杂。

后张法预应力混凝土箱梁施工方法1.台座设置：对原地面进行清理、整平，碾压密实，在其上铺设10cm厚碎石并整平碾压，两端支点部位采用浆砌片石加强，再在其上浇筑30cm 厚素砼，在底座上预留孔道，以备用拉杆固定外模。

并按设计要求设置预拱度，预拱度值按二次抛物线进行布设。

其上铺5mm钢板作为底模，底模钢板与底座砼中预埋的钢筋焊接，以防止钢板变形，钢板的接缝处进行焊接并用电动砂轮磨平打光。

2.钢筋（钢绞线）：在装运及储存时严格保护，严防受到物理损害、腐蚀和污染。

在选用时首先检查其质量证明书、包装方法及标志内容是否附和规定，其表面不得有润滑剂及油污等。

钢筋采用钢筋切断机切断、弯筋机弯制成型，就地在梁台座处进行绑扎、增加点焊数量，以免钢筋骨架变形。

钢筋绑扎时先绑扎底、腹板钢筋，待浇注完底、腹板砼后，再绑扎顶板。

顶板钢筋绑扎前，要对顶板底模、腹板伸入顶板部分的钢筋、施工缝进行清理和凿毛工作。

钢绞线采用机械下料，穿束机穿束。

3.预应力制孔：波纹管的安装以底模为基准，按预应力钢绞线曲线坐标直接量出相应点的高度，标在钢筋上，定出波纹管位置，将钢筋托架焊牢定位在箍筋上，用铁丝扎牢抽拔管，当波纹管的安装与钢筋发生妨碍时，调整钢筋位置，以保证预应力管道位置的准确。

特别应注意使锚下垫板与预应力孔道中心保持垂直。

4. 模板制作与安装：预制梁底模采用5mm 钢模板，外模采用大块钢模板，板面用6mm 钢板焊制而成，用8#槽钢做主要支撑骨架， ∠50角钢做加劲骨架，为确保构件尺寸，采用标准加工厂制作。

模板分段制作成整体，M16螺栓拉杆连接，板与板之间放置软小的空心塑料管防止漏浆。

采用拉杆及钢管进行加固。

在模板的外侧装托架安装附着式振动器。

外模的安装与拆卸工作由龙门吊完成，内模采用拆装式木模板，立模时先设立侧外模和端模，在浇注底板砼后，用龙门吊迅速吊装分节段拼装成型的内模。

浇注腹板砼后，再设立顶板侧模、端头模。

内模吊装前，要先将已灌注部分砼人工抹平，并将内模外包一层塑料纸，以便于以后内模的拆除和防止漏浆。

二预制箱梁模板工程
• 在预制过程中保证箱梁的结构尺寸，在设 计模板时，保证模板具有足够的刚度、强 度和稳定性，而且在安装、拆卸时，要省 时、省力、快速、高效，缩短工序占用时 间；加工误差满足设计和规范要求。
• 双线整孔箱梁模板由底模、侧模、内模、 端模四部分组成。
1 底模
•
• • •
预制箱梁采用固定钢底模。底模骨架为型钢 纵横系统，用型钢做纵横肋板，整体结构铺设在 条形混凝土基础的工字型横梁上底模下设调整装 置，根据设置的梁体反拱度及箱梁底部的尺寸制 作成型。 底模可分阶段之作、运输进场，底模拼接时 需要注意保证各阶段的中心线在同一直线上，中 心线偏差要符合要求。 底模预设反拱、预留压缩量，在首次使用前， 最好对底模进行预压，然后再调整，使之符合要 求。 开始预制梁时，由于存在沉降，每生产完一 孔梁都需要对底模进行调整。等沉静稳定后可以 减少检查的频次。

梁体混凝土强度达到设计标准的60%，同时 还应注意当混凝土温度过高时不能浇筑冷水养护。 当梁部结构混凝土拆模时，梁体混凝土芯部与表 层、表层与环境温度之差不宜大于15度，且能保 证构件棱角完成整时方可拆除侧模和端模。 内模须在混凝土强度达到设计强度的50%以上 方可拆除。内模拆除时，内膜上的顶压丝杆及支 承内模主梁的保护衬套应先行松开，再分别将各 顶升油缸回油收缩。然后检查内模是否准确落在 滑移轨道上，利用卷扬机从一端牵引出模。

预应力管道定位网片事先在固定的样板 胎具上焊好，然后在绑扎钢筋的箍筋、蹬 筋时，将定位网片按编号在设计位置与箍 筋、蹬筋同时绑扎好。 在胎具上进行绑扎钢筋时，进行抄平， 按照相对高程的位置控制，纵向至少拉5道 线，控制横向坡度，在钢筋整体吊装到制 梁台座以后，要检查是否有因为吊装引起 的变形，若有变形进行及时整改，确保钢 筋平面位置准确。

后张法预应力箱梁预制施工工法后张法预应力箱梁预制施工工法一、前言预应力箱梁是桥梁施工中常用的横向承载构件，它具有自重轻、刚度大、承载能力强等优点，广泛用于公路、高速公路等交通工程中。

在箱梁的预制施工中，后张法预应力工法由于其施工简便、高效率等优势，备受工程施工方的青睐。

本文将介绍后张法预应力箱梁预制施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等内容。

二、工法特点1. 施工简便：后张法预应力箱梁预制施工工法采用了现浇混凝土和预应力钢材相结合的方式，施工过程相对简单，流程清晰。

2. 高效率：该工法不需要等待混凝土的早强期，可以直接进行后张预应力作业，加快了施工速度。

3. 节省成本：后张法预应力箱梁预制施工工法中，预应力钢材可循环利用，降低了材料成本。

同时，采用预制方式可以减少现场施工时间，提高了工作效率，降低了劳动力成本。

4.适应性强：后张法预应力箱梁预制施工工法适用于不同跨度、不同形式的箱梁预制。

三、适应范围后张法预应力箱梁预制施工工法适用于各类公路、高速公路、铁路以及城市交通设施等桥梁工程。

四、工艺原理后张法预应力箱梁预制施工工法的理论依据是在箱梁预制过程中，通过悬挂预应力钢束并施加预应力，使得箱梁在使用阶段产生预应力。

采取的一些技术措施包括：在箱梁内设置压浆孔，以确保悬挂预应力钢束的稳定施加；通过合理设计预应力钢束的布置和张拉力度的控制，以达到预期的预应力效果。

五、施工工艺 1. 模板制作：根据设计要求制作箱梁模板，包括箱底板、侧墙板、端部垫板等。

2. 预应力钢束安装：安装箱梁内悬挂预应力钢束的支承孔和张拉孔。

3. 混凝土浇筑：采用现浇混凝土方式，将预先制作好的模板放置于模板支架上，进行混凝土浇筑。

4. 后张预应力：等混凝土强度达到要求后，通过预应力设备对预应力钢束进行张拉，预应力钢束与混凝土产生预应力联结。

5. 养护：按照规范要求对箱梁进行养护，保证混凝土的强度和硬度。

后张法预应力箱梁施工工艺后张法预应力箱梁施工工艺是一种桥梁施工方法，主要应用于高速公路、铁路和大型建筑等土木工程领域。

该工艺是指在箱梁结构中，先浇筑混凝土，然后在混凝土结构上施加预应力，使其产生反向的弹性形变，从而提高箱梁的承载能力和使用寿命。

本文将详细介绍后张法预应力箱梁施工工艺的流程和要点。

关键词：后张法预应力、箱梁、施工工艺一、施工前的准备工作在开始施工之前，需要进行充分的准备工作。

首先，要确定施工场地和混凝土原料，并对场地进行平整和清理。

其次，要选择合适的混凝土配方，并进行实验和验证，以确保混凝土的强度和耐久性符合设计要求。

此外，还需要准备各种施工设备和工具，如模板、钢筋、预应力钢绞线等。

二、模板安装和钢筋加工在浇筑混凝土之前，需要先安装模板和钢筋。

模板应该具有足够的强度和稳定性，以承受混凝土的重量和压力。

钢筋加工和安装应该严格按照设计图纸进行，以确保结构的安全和稳定。

此外，还需要进行混凝土的配合比设计和试配，以确保混凝土的性能符合要求。

三、混凝土浇筑和养护在模板和钢筋安装完成后，可以进行混凝土的浇筑。

混凝土的浇筑应该分层进行，并注意振捣均匀，以保证混凝土的结构密实度。

在浇筑完成后，需要对混凝土进行养护，保持适当的温度和湿度，防止出现裂缝等质量问题。

四、预应力钢绞线的加工和安装在混凝土强度达到设计要求后，可以进行预应力钢绞线的加工和安装。

预应力钢绞线应该具有足够的强度和韧性，并根据设计要求进行加工和安装。

在安装过程中，应该注意保护钢绞线不受损伤，并确保其位置和张拉力符合设计要求。

五、张拉和锚固在预应力钢绞线安装完成后，可以进行张拉和锚固。

张拉应该按照设计要求的顺序和张拉力进行，并注意控制张拉速度和稳定性。

在张拉完成后，需要进行锚固处理，以确保预应力钢绞线的固定位置和应力状态。

六、质量检测和维护在施工完成后，需要进行质量检测和维护。

质量检测包括混凝土强度、钢筋位置、预应力钢绞线位置和应力状态等指标的测量和检测。

施工过程中的废弃物应分类处 理，可回收利用的废弃物应进 行回收，不可回收的废弃物应 妥善处理，防止对环境造成污 染。
控制施工噪音、粉尘和废水的 排放，尽量减少对周围居民和 环境的影响。
应急预案
01
制定应急预案，明确应急组织、通讯联络和救援流程。
02
对可能出现的紧急情况（如坍塌、火灾、人员伤亡等）制定相应的应 急措施，确保能够及时有效地应对紧急情况。
模板制作
模板应采用高强度、耐久性好、加工 精度高的材料制作，以保证梁体外观 质量和尺寸精度。
模板设计应合理，结构简单，便于安 装和拆卸，同时应考虑模板的重复使 用和保养。
钢筋加工
钢筋应按设计图纸要求采购，并符合相关标准和规范。
钢筋加工前应进行除锈、调直和切断等处理，确保钢筋质量。加工过程中应严格 控制钢筋的尺寸、形状和数量，以确保梁体结构的稳定性。
定期对施工现场进行安全检查 ，及时发现并处理安全隐患。
配备必要的安全防护用品，如 安全帽、安全带、防护眼镜等 ，确保施工人员的人身安全。
对施工人员进行安全教育培训 ，提高安全意识，确保施工过
程中的安全操作。
环保措施
施工前进行环境评估，尽量减 少对周围环境的影响。
合理规划施工场地，减少土地 占用和破坏。
详细描述
外观质量检测主要通过目视检查和简单的工具测量进行，包括观察预制箱梁的表面是否平整、色泽是否均匀，以 及是否存在裂缝、蜂窝、麻面等缺陷。对于发现的缺陷，需要进行记录并分析原因，以便采取相应的处理措施。
尺寸检测
总结词
尺寸检测是确保预制箱梁符合设计要求的重要环节，主要检测箱梁的长度、宽度、高度、拱度等参数 。
详细描述
尺寸检测需要使用精度较高的测量工具，如激光测距仪、钢卷尺等，对预制箱梁的各个参数进行测量 。测量结果需要与设计要求进行比对，对于不符合要求的部位需要进行调整或返工。

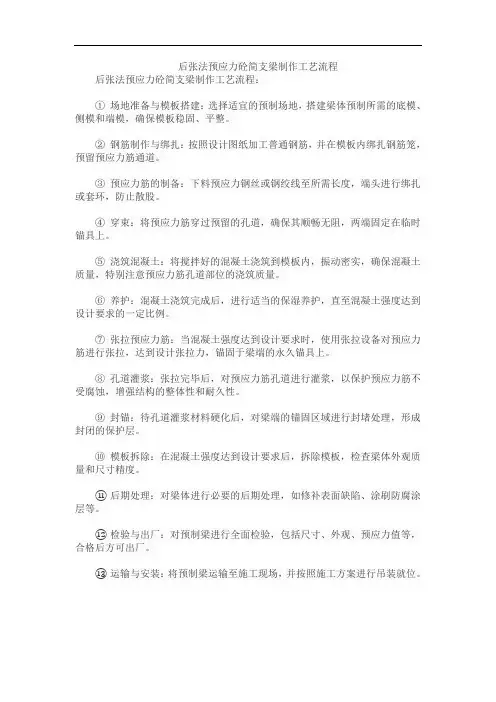

后张法预应力砼简支梁制作工艺流程
后张法预应力砼简支梁制作工艺流程：
①场地准备与模板搭建：选择适宜的预制场地，搭建梁体预制所需的底模、侧模和端模，确保模板稳固、平整。

②钢筋制作与绑扎：按照设计图纸加工普通钢筋，并在模板内绑扎钢筋笼，预留预应力筋通道。

③预应力筋的制备：下料预应力钢丝或钢绞线至所需长度，端头进行绑扎或套环，防止散股。

④穿束：将预应力筋穿过预留的孔道，确保其顺畅无阻，两端固定在临时锚具上。

⑤浇筑混凝土：将搅拌好的混凝土浇筑到模板内，振动密实，确保混凝土质量，特别注意预应力筋孔道部位的浇筑质量。

⑥养护：混凝土浇筑完成后，进行适当的保湿养护，直至混凝土强度达到设计要求的一定比例。

⑦张拉预应力筋：当混凝土强度达到设计要求时，使用张拉设备对预应力筋进行张拉，达到设计张拉力，锚固于梁端的永久锚具上。

⑧孔道灌浆：张拉完毕后，对预应力筋孔道进行灌浆，以保护预应力筋不受腐蚀，增强结构的整体性和耐久性。

⑨封锚：待孔道灌浆材料硬化后，对梁端的锚固区域进行封堵处理，形成封闭的保护层。

⑩模板拆除：在混凝土强度达到设计要求后，拆除模板，检查梁体外观质量和尺寸精度。

⑪后期处理：对梁体进行必要的后期处理，如修补表面缺陷、涂刷防腐涂层等。

⑫检验与出厂：对预制梁进行全面检验，包括尺寸、外观、预应力值等，合格后方可出厂。

⑬运输与安装：将预制梁运输至施工现场，并按照施工方案进行吊装就位。

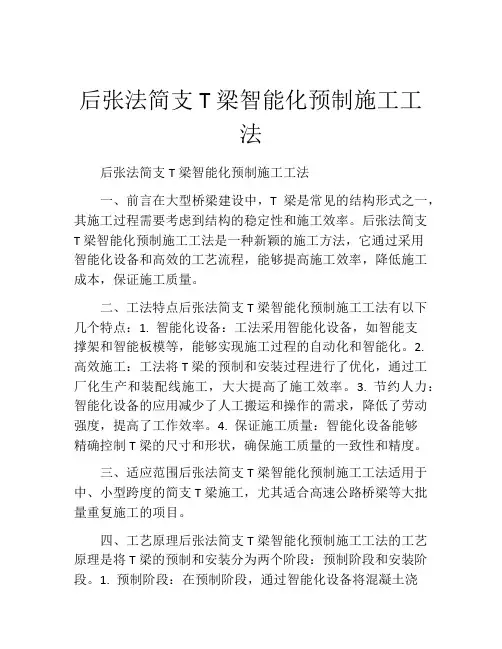

后张法简支T梁智能化预制施工工法后张法简支T梁智能化预制施工工法一、前言在大型桥梁建设中，T梁是常见的结构形式之一，其施工过程需要考虑到结构的稳定性和施工效率。

后张法简支T梁智能化预制施工工法是一种新颖的施工方法，它通过采用智能化设备和高效的工艺流程，能够提高施工效率，降低施工成本，保证施工质量。

二、工法特点后张法简支T梁智能化预制施工工法有以下几个特点：1. 智能化设备：工法采用智能化设备，如智能支撑架和智能板模等，能够实现施工过程的自动化和智能化。

2. 高效施工：工法将T梁的预制和安装过程进行了优化，通过工厂化生产和装配线施工，大大提高了施工效率。

3. 节约人力：智能化设备的应用减少了人工搬运和操作的需求，降低了劳动强度，提高了工作效率。

4. 保证施工质量：智能化设备能够精确控制T梁的尺寸和形状，确保施工质量的一致性和精度。

三、适应范围后张法简支T梁智能化预制施工工法适用于中、小型跨度的简支T梁施工，尤其适合高速公路桥梁等大批量重复施工的项目。

四、工艺原理后张法简支T梁智能化预制施工工法的工艺原理是将T梁的预制和安装分为两个阶段：预制阶段和安装阶段。

1. 预制阶段：在预制阶段，通过智能化设备将混凝土浇筑到模具中进行成型。

智能设备能够精确控制混凝土的浇注量和振捣参数，确保每个T梁的质量一致。

2. 安装阶段：在安装阶段，使用智能支撑架将T梁从预制区域转移到桥墩上进行安装。

智能支撑架能够根据T梁的重量和尺寸进行自动调节，保证安装的稳定性和安全性。

五、施工工艺 1. 预制阶段：制定混凝土配比和模具设计，将钢筋和预应力钢筋绑扎在模具内部，然后将混凝土浇筑到模具中进行振捣，并使用智能设备进行监控和控制。

待混凝土达到设计强度后，脱模并进行后续处理，如切割和涂装等。

2.安装阶段：使用智能支撑架将预制好的T梁从预制区域转移到桥墩上进行安装。

智能支撑架能够根据T梁的重量和尺寸进行自动调节，保证安装的稳定性和安全性。

后张法预应力混凝土箱梁预制施工方法一、模板工程在箱梁的预制施工中，为了保证混凝土外观质量，防止以往制梁中所易于发生的质量通病（如模板接缝错台、漏浆等），减少分块模板组装时调整线形的工作量，加快施工进度，采用整体滑移钢外模。

由于箱梁内腔中部大，两端小，采用自动化内模造价高，制造难度大，采用分段抽屉式内模。

1．外模外模面板采用8mm厚冷轧普通钢板，面板纵肋采用[120槽钢，支架采用I140工字钢。

工厂制作完毕之后运至工地，用接口法兰盘拼成一个整体，并按27mm 反拱调整好线形和平整度后将面板焊成一个整体，用砂轮磨平焊缝。

外模桁架之间也相应连接成一个整体，除保证其能承受混凝土侧压力外，纵向支架也做成一个整体桁架，增大了模板的刚度，以利于模板在顶升或滑移时纵向不变形，外模与底座之间嵌有U形橡胶条，以防底脚漏浆，底脚拉条每隔1m一根。

另外，为了保证模板就位后模板支撑稳固，满足受力要求，模板支架每隔5m设两根可调丝杆作为就位后的支撑，以保证模板垂直度。

立模时用4台30t螺旋千斤顶将一侧模板顶升就位，再上紧可调丝杆作竖向支撑。

拆除外模时，先拆除上下拉杆，用4台千斤顶顶紧受力之后松掉全部可调丝杆，然后4台千斤顶同步下降，将一侧外模放置在两端两台特制滑动台车上，台车置于两侧移模轨道上，台车上设横向滑道，待模板落于台车上再用倒链或丝杠将模板横移，使其离开梁体中部250-350mm，最后用两台5t慢速卷扬机将模板拖拉至下一个台座就位。

2．内模根据箱梁内部尺寸及操作难度，内模采用分段抽屉式内模,中间部分8.0m一节,靠近端部7.5m一节，两端0.25m为小块钢模, 小块钢模最重件不大于30Kg，以便人工拆装。

各段之间采用M16螺栓联接。

即在框架处采用φ30的圆柱销，模板拼缝采用间距不大于250mm的M16螺栓联接。

内φ25对拉螺栓，内模对拉螺栓孔设于箱梁内倒角以下300mm的框架中心线上，孔径φ28。

内模在跨中设置27mm的反拱度，其余各点按抛物线设置。

后张法预应力混凝土箱梁预制施工方案预应力混凝土箱梁是一种常用的桥梁构件，具有结构合理、受力性能好、施工效率高等优点。

为了实现预应力混凝土箱梁的预制施工，需要制定相应的施工方案。

下面将详细介绍一种预应力混凝土箱梁的预制施工方案。

施工准备工作：1.设计与材料准备：根据桥梁设计图纸，确定箱梁的尺寸、间距、数量等详细信息。

同时，准备好所需的预应力钢筋、混凝土、支撑材料等。

2.搭设施工平台：根据具体情况，搭设施工平台，确保施工平台坚固平整，能够满足预制梁的生产要求。

3.模具准备：根据设计图纸，准备预制梁的模具。

模具要求抗震、抗变形，并且能够满足预制梁的外形和尺寸要求。

施工工艺流程：1.预应力钢筋的布置：根据设计要求，确定预应力钢筋的布置方式和数量。

预应力钢筋的布置应完全满足施工和使用的要求，采用合理的钢筋连接方式，确保预应力钢筋的传力和受力。

2.模板安装：根据设计图纸和模板加工工艺要求，将模板按照正确的位置和尺寸安装到施工平台上。

模板的安装要求精确、牢固，能够准确地保持预制梁的几何形状和尺寸。

3.预应力钢筋张拉：在模板安装好后，进行预应力钢筋的张拉工作。

首先，将预应力钢筋根据设计图纸的要求预先张拉到给定的拉力。

然后，在混凝土浇筑前，再次张拉预应力钢筋，使其满足设计要求的预应力力值。

4.混凝土浇筑：在将预应力钢筋张拉好后，进行混凝土的浇筑。

混凝土的配合比应满足设计要求，混凝土浇筑要均匀、连续，以免产生空隙和裂缝。

在浇筑时，应根据预应力钢筋的布置，采取合适的振捣措施，以保证混凝土的密实性。

5.养护与拆模：在混凝土浇筑完成后，进行养护工作。

养护的时间和方式应根据混凝土的强度等设计指标来确定。

待混凝土养护到达设计要求后，进行模板的拆除工作。

拆除模板时应小心谨慎，以免损坏预制梁。

以上就是一种预应力混凝土箱梁的预制施工方案。

预应力混凝土箱梁的预制施工具有高度的标准化和工业化程度，可以大大提高工作效率，减少工程投资和人力资源的浪费。

后张法预应力箱梁施工工法后张法预应力箱梁施工工法是一种常用于桥梁建设的工程方法。

它采用预应力技术，通过在箱梁内部施加张拉力，使箱梁具有足够的强度和刚度，以承受桥梁的荷载。

本文将对后张法预应力箱梁施工工法进行详细介绍。

一、工法原理后张法预应力箱梁施工工法是在箱梁浇筑完成后进行的一种加固处理工艺。

首先，通过事先预埋的钢束或预应力筋，在箱梁内部施加一定的张拉力。

然后，将张拉设备连接到箱梁的支座上，通过施加力矩将钢束或预应力筋拉伸，使其具有一定的预应力。

最后，固定张拉设备，使预应力作用于箱梁结构内部。

二、施工步骤1. 模板搭设：根据设计要求，搭设箱梁的模板。

模板的搭设应符合施工规范，并确保模板的稳定性和精度。

2. 钢筋绑扎：根据设计要求，在模板内布置钢筋。

钢筋的搭设应符合设计图纸，并进行良好的绑扎，确保钢筋的位置和数量符合要求。

3. 混凝土浇筑：选择适宜的混凝土配合比和浇筑工艺，对箱梁进行混凝土浇筑。

浇筑过程中应注意混凝土的均匀性和密实性，防止出现空洞或裂缝。

4. 后张工艺：在混凝土达到一定强度后，进行后张工艺。

首先，安装张拉设备，将张拉锚固设备与箱梁支座连接。

然后，使用专业的张拉设备对钢束或预应力筋施加拉力，使其产生预应力。

5. 后浇施工：在后张工艺完成后，对箱梁进行后浇施工。

主要包括箱梁底部的混凝土补充和钢筋的焊接加固等。

后浇施工的目的是增强箱梁的整体强度和刚度。

6. 养护与验收：完成施工后，对箱梁进行养护。

养护的时间和方法应符合相关标准和要求。

养护期结束后，进行验收工作，确定箱梁满足设计要求，并能安全承载荷载。

三、施工优势1. 桥梁结构强度高：后张法预应力箱梁施工工法可以使箱梁具有较高的强度和刚度。

通过预应力技术的应用，能够有效提升桥梁结构的承载能力和抗震性能。

2. 施工周期短：相比其他施工方法，后张法预应力箱梁施工工法施工周期较短。

这是因为它采用模板浇筑和后张工艺相结合的方式，能够快速完成桥梁的建设。

后张法先简支后连续预应力混凝土箱梁架设施工方案一、引言随着现代建筑技术的不断发展，预应力混凝土箱梁因其具有较高的承载力和耐久性，广泛应用于桥梁工程中。

后张法先简支后连续预应力混凝土箱梁架设施工方案是一种新型的施工方法，具有施工方便、结构连续性好、施工周期短等优点，对于提高桥梁的施工质量和使用寿命具有重要意义。

二、后张法先简支后连续预应力混凝土箱梁架设施工方案概述后张法先简支后连续预应力混凝土箱梁架设施工方案是一种将预制好的预应力混凝土箱梁运至施工现场，通过可靠的连接方式，将多跨箱梁连接在一起，形成连续的结构。

这种施工方案不仅具有施工方便、结构连续性好、施工周期短等优点，还具有提高桥梁的承载力和耐久性、降低桥梁的徐变和收缩等优点。

三、后张法先简支后连续预应力混凝土箱梁架设施工方案流程1、预制箱梁制作：在预制场内制作预应力混凝土箱梁，经过养护达到设计强度后，进行预应力钢束的张拉和锚固。

2、运梁：将预制好的箱梁运至施工现场，根据施工需要选择适当的运输方式和运输设备。

3、架梁：将预制好的箱梁按照设计要求进行安装和连接，形成连续的结构。

4、钢束张拉：在架梁完成后，对预应力钢束进行张拉和锚固，以满足设计要求。

5、桥面铺装：在钢束张拉完成后，进行桥面铺装施工，包括防水层、保护层和面层的铺设。

6、验收交工：在所有施工完成后，进行验收交工，确保桥梁的质量和使用安全。

四、后张法先简支后连续预应力混凝土箱梁架设施工方案注意事项1、在预制箱梁制作过程中，要严格控制原材料的质量和配合比的设计，保证混凝土的强度和质量。

2、在运梁过程中，要选择适当的运输方式和运输设备，保证箱梁的安全和质量。

3、在架梁过程中，要确保箱梁的安装位置和连接方式的正确性和可靠性，保证桥梁的结构连续性和稳定性。

4、在钢束张拉过程中，要严格按照设计要求进行张拉和锚固，保证钢束的位置和张拉力的准确性。

5、在桥面铺装施工过程中，要保证防水层、保护层和面层的施工质量和使用寿命。
