给水管道系统水压测试记录表
项目名称监理单位
施工单位测试时间年月日时分材质及规格测试部位
工作压力Mpa测试压力Mpa
试验媒介自来水环境温度℃
测试要求本给水管道系统主要材质为PVC-U，按照设计要求，工作压力应为Mpa，测试压力应为工作压力的1.5倍。
测试记录在管道入口处可看到测试压力表和水压泵，因本次压力测试针对地下管道，须按设计要求给出之测试压力进行试压，即注水处试验压力为Mpa。
首先将自来水充入管道，待管道水满后，然后开始打压测试，待工作压力达到Mpa后，检查管道没有遗漏。
继续将压力升至Mpa，然后等待并观察60分钟压力降为0Mpa。
测
试
结
论
管沟内给水管道水压测试完全符合设计要求
参与人员签字建设单位
人员
监理单位
人员
施工单位相关人员
施工员操作员质检员技术人员。
给水管道试压记录表填写范本试压试验是水管道工程中必不可少的一项程序，通过试压试验可以确定管道的密封性和耐压性能是否符合设计要求。
试压记录表是试压工作的重要文案之一，用于记录试压的各项参数和结果。
本文将提供给水管道试压记录表的填写范本，便于工程师进行试压工作时的参考。
试验单位：（填写试验单位的全称）施工单位：（填写施工单位的全称）项目名称：（填写管道所属的工程项目名称）试验对象：（填写要进行试压的具体管道名称和规格）试验日期：（填写试压工作进行的具体日期）试压方法：（填写试压所采用的具体方法，例如液压试验、气压试验等）试压标准：（填写试压所遵循的标准或规范，例如《建筑给水排水设计规范》等）试压设备：（填写所采用的试压设备的名称和型号）试压压力：（填写试压所达到的压力数值，单位为兆帕，如0.6MPa）试压时间：（填写试压持续的时间，单位为分钟或小时）试压结果：（填写试压结果，包括是否泄漏，泄漏位置和泄漏程度等）试压记录：序号管道段落试压前压力（MPa）试压后压力（MPa）备注（记录异常情况）1 XX X X -2 XX X X -3 XX X X -...试压记录表中要详细记录每个管道段落的试压前后压力，以及是否有异常情况发生。
如果出现泄漏情况，要记录泄漏的位置和泄漏程度，以便进行后续处理和修复工作。
试压人员签字：（填写试压工作人员的姓名和签字）监督人员签字：（填写监督试压工作的人员的姓名和签字）审查人员签字：（填写审查试压结果的人员的姓名和签字）试压记录的签字部分是为了确认试压试验工作的真实性和可靠性，试压人员、监督人员和审查人员都要在试压记录表上进行签字确认。
以上是给水管道试压记录表的填写范本，只是供参考，具体还要根据工程项目的实际情况进行调整和完善。
试压试验工作是确保水管道工程质量的重要环节，正确填写试压记录表有助于工程的进展和质量的控制。
供水管道水压试验记录表正式版2021年农村饮水安全巩固提升工程供水管道水压试验记录施工单位：滕州市水利建筑安装公司试验日期年月日给水管道水压试验记录填写说明1.设计最大工作压力（Mpa）：由设计出；2.试验压力（Mpa）：查表；3.10分降压值（Mpa）：实测观察；一般2小时内不大于0.05Mpa；4.允许渗水量L/(min)·(km)：查表；5.注水法（1）达到试验压力的时间（t1）：观察记录；（2）恒压结束时间(t2)：观察记录；（3）恒压时间内注入的水量W（L）：观测记录；（4）渗水量q（L/min）：计算，q=W/（T1-T2）；（5）折合平均渗水量L/(min)·(km)：计算渗水量×1000/试验段长度；实例：某工程管道长度为155m，管径为Φ100mm，管材为PE，接口种类为热熔连，设计最大工作压力0.4Mpa。
第一次试压：10分钟内降压0.004Mpa,达到试验压力的时间t1为8：30，恒压结束时间t2为10：30，恒压时间内注入水量为0.52L，计算并填表。
（1）根据查表得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。
（2）根据实测观察，2小时内降压0.045Mpa，所以，10分钟降压值为0.045/12=0.00375 Mpa。
（3）根据表得知，允许渗水量为0.28 L/(min)·(km)。
（4）观察得知：达到试验压力的时间（t1）为8：30′，恒压结束时间（t2）为10：30′，有效试验时间为2小时，即120分钟。
恒压时间内注入的水量W为0.52L，所以，渗水量q= W/（T1-T2）=0.52/120=0.00433L/min，折合平均渗水量为0.0043×1000/155=0.028 L/(min)·(km)填表如下：计算：q=)(21t t W供水管道敷设施工方案1、施工流程测量放线→材料、设备验收及布管→沟槽开挖→管道安装→阀门安装→井室砌筑→管道回填→管道压力试验。

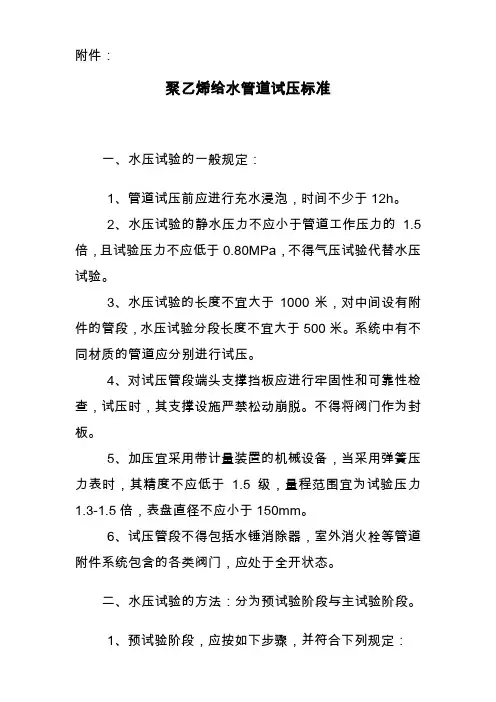

附件：聚乙烯给水管道试压标准一、水压试验的一般规定：1、管道试压前应进行充水浸泡，时间不少于12h。
2、水压试验的静水压力不应小于管道工作压力的1.5倍，且试验压力不应低于0.80MPa，不得气压试验代替水压试验。
3、水压试验的长度不宜大于1000米，对中间设有附件的管段，水压试验分段长度不宜大于500米。
系统中有不同材质的管道应分别进行试压。
4、对试压管段端头支撑挡板应进行牢固性和可靠性检查，试压时，其支撑设施严禁松动崩脱。
不得将阀门作为封板。
5、加压宜采用带计量装置的机械设备，当采用弹簧压力表时，其精度不应低于 1.5级，量程范围宜为试验压力1.3-1.5倍，表盘直径不应小于150mm。
6、试压管段不得包括水锤消除器，室外消火栓等管道附件系统包含的各类阀门，应处于全开状态。
二、水压试验的方法：分为预试验阶段与主试验阶段。
1、预试验阶段，应按如下步骤，并符合下列规定：（1）将试压管道内的压力降至大气压，并持续60min。
期间应确保空气不进入管道。
（2）缓慢地将管道升压至试验压力并稳压30min，期间如有压力下降可注水补压，但不得高于试验压力。
检查管道接口、配件等处有无渗漏现象。
当有渗漏现象时应中止试压，并应查明原因采取相应措施后再重新组织试压。
（3）停止注水补压并稳定60min。
若60min后压力下降至试验压力的70％以上，则预试验阶段的工作结束。
当60min后压力下降至试验压力的70％以下，应停止试压，并应查明原因采取相应措施后再组织试压。
2、主试验阶段，应按如下步骤，并符合下列规定：（1）在预试验阶段结束后，迅速将管道泄水降压，降压量为试验压力的10％～15％。
期间准确计算降压所泄出的水量，设为∆V（L）。
按下式计算允许泄出的最大水量∆V max（L）∆V max＝1.2V∆P{1/E w+d i/（e n·E p）}式中V——试压管道的总容积（L）；∆P——降压量（MPa）；E w——水的体积模量（MPa）。

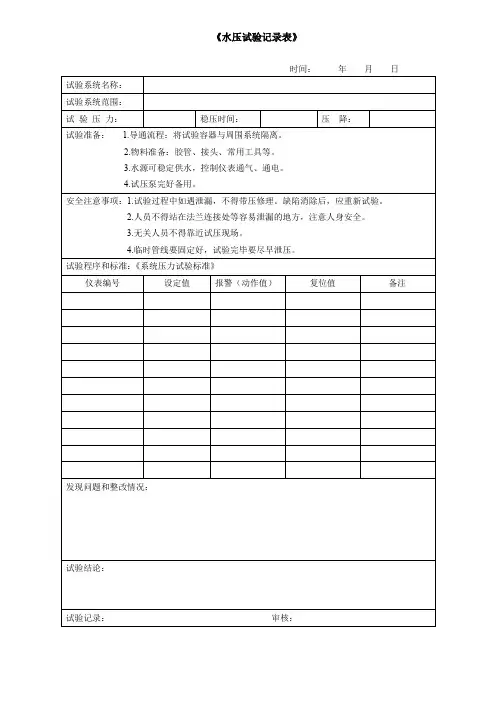

《水压试验记录表》
时间：年月日试验系统名称：
试验系统范围：
试验压力：稳压时间：压降：
试验准备： 1.导通流程：将试验容器与周围系统隔离。
2.物料准备：胶管、接头、常用工具等。
3.水源可稳定供水，控制仪表通气、通电。
4.试压泵完好备用。
安全注意事项：1.试验过程中如遇泄漏，不得带压修理。
缺陷消除后，应重新试验。
2.人员不得站在法兰连接处等容易泄漏的地方，注意人身安全。
3.无关人员不得靠近试压现场。
4.临时管线要固定好，试验完毕要尽早泄压。
试验程序和标准：《系统压力试验标准》
仪表编号设定值报警（动作值）复位值备注
发现问题和整改情况：
试验结论：
试验记录：审核：。
给水管道试压记录表填写范本水管道的试压记录表是用来记录管道试压过程中的各项数据和结果的重要文件。
下面是一个水管道试压记录表的范本及相关参考内容，包括试压试验的时间、试验管段的信息、试验压力及持续时间、泄漏检测记录等。
试压试验记录表日期：_________ 时间：_________试验管段信息：管道名称：____________________管道规格：____________________试验管段编号：____________________试验压力及持续时间：试验压力：______MPa试验持续时间：______小时试验开始时间：________________试验结束时间：________________试验过程及结果：1. 开始试验前，确保试压介质为干净无杂质的水，并根据标准要求进行预压处理。
2. 打开进气阀，将水导入试压管道，并逐渐增加试验压力至预定值。
同时记录下试验压力与时间的变化。
3. 在试验持续时间内，通过观察压力表，确认试验压力的稳定性。
如试验压力有波动，需及时排除故障，并调整试验压力至稳定。
4. 试验持续时间结束后，逐渐降低试验压力至零，并记录下试验压力与时间的变化。
泄漏检测记录：1. 在试压过程中，可使用泄漏检测仪器进行泄漏检测。
记录下试验过程中出现的任何泄漏情况，包括泄漏位置、泄漏等级及处理方式。
2. 若发现泄漏情况，及时停止试验并确认泄漏点，进行修复。
修复完成后，重新进行试压，并记录修复后的试验压力和时间。
3. 如无泄漏情况，记录为“无泄漏”。
试验记录签名：试验人员：______________日期：______________总结：本次试压记录表中，试验管段的信息、试验压力及持续时间、泄漏检测记录等进行了详细的填写和记录。
试验人员需要对试压过程进行实时观察和记录，及时处理泄漏情况，并进行签名确认。
记录的数据和结果将有助于评估试验的准确性和管道工程的质量。
温馨提示：以上内容仅为一个水管道试压记录表的范本及相关参考内容，具体填写还需根据实际情况和标准要求进行调整。
填写给水管道试压记录表的样例标题：给水管道试压记录表填写样例及注意事项【尊敬的读者，首先感谢您的阅读，本文将为您提供一份给水管道试压记录表填写样例，并提供一些相关的注意事项和解读。
】前言：作为给水管道试压的重要环节，填写试压记录表是保证施工质量的关键一步。
正确填写试压记录表可以为后续维护、管道检测以及质量验收提供参考。
本文将提供一份样例，并详细解读各项内容，以便读者更好地理解和应用。
一、给水管道试压记录表填写样例填写单位：___________________ 日期：____________管道名称：___________________填写人：___________________ 审核人：___________________试压日期：___________________ 试压压力：____________MPa试压时间：___________________ 至 ___________________备注：_______________________________________________序号测试部位测试长度（m）初次试压压力（MPa）等待时间（min）终次试压压力（MPa）试验结果1 仓储区 50 2.0 30 1.9 合格2 办公区 20 1.5 20 1.55 合格3 厨房区 30 2.5 25 2.45 合格总结和回顾：从以上填写样例可以清楚地看到，试压记录表共包含六个要素：测试部位、测试长度、初次试压压力、等待时间、终次试压压力及试验结果。
下面我们将对这些要素进行逐一解读。
1. 测试部位：填写具体测试的管道位置，如仓储区、办公区、厨房区等，以便后续进行管道维护或检修时能够准确定位。
2. 测试长度：填写管道试压的长度，通常以米（m）作为单位，可以根据具体施工情况进行调整。
3. 初次试压压力：填写进行试压操作时所施加的初次试压压力，单位为兆帕（MPa），该数值应符合相关的设计要求和规范。
RF1.10.5 管道系统试压灌水记录表
制表日期： 年 月 日
工程名称： 施工单位： 建设单位： 分项工程名称： 试压（灌水）系统： 监理单位： 试压灌水部位： 设计图号：
管道材质： 规格： 数量： 通水时间： 年 月 日 时起至 月 日 时止
通水情况
情况说明及问题处理：
班（组）长：主要操作人:
试压依据 试压类别 工作压力 试验压力
稳压时间
（水位观察时间）
允许压降
实际压降
（水位降落（mm ））
灌水高度
外观检查
监理工程师
核查意见
核查人：
项目经理：
专业技术负责人： 专业工长：
注：给水系统试压
1、工作压力不大于0.6Mpa 时，试验压力不小于 0.6Mpa ；
2、水压试验时，在10min 内压力降不大于0.05Mpa ， 然后将试验压力降至工作压力，不漏为合格。
2017年农村饮水安全巩固提升工程供水管道水压试验记录给水管道水压试验记录填写说明1.设计最大工作压力(Mpa):由设计出；2.试验压力(Mpa)：查表7.3.15;3.10分降压值(Mpa):实测观察；一般2小时内不大于0.05Mpa；4.允许渗水量L/(min) • (km):查表7.3.16 ;5.注水法(1)达到试验压力的时间(t1):观察记录；(2)恒压结束时间(t 2):观察记录；(3)恒压时间内注入的水量W( L):观测记录；(4)渗水量q (L/min ):计算,q=W/ (T1-T2);(5)折合平均渗水量L/(min) • (km):计算渗水量x 1000/试验段长度；实例：某工程管道长度为155m管径为①100mm管材为PE接口种类为热熔连，设计最大工作压力0.4Mpa。
第一次试压：10分钟内降压0.004 Mpa,达到试验压力的时间t1为8: 30,恒压结束时间t2为10: 30,恒压时间内注入水量为0.52L，计算并填表。
(1)根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。
(2)根据实测观察，2小时内降压0.045Mpa所以，10分钟降压值为0.045/12=0.00375 Mpa(3)根据表7.3.16得知，允许渗水量为0.28 L/(min) • (km)。
(4)观察得知：达到试验压力的时间(t1 )为8: 30',恒压结束时间(t2)为10: 30',有效试验时间为2小时，即120分钟。
恒压时间内注入的水量W为0.52L，所以，渗水量q= W/(T1-T2) =0.52/120=0.00433L/min，折合平均渗水量为0.0043 x 1000/155=0.028 L/(min) • (km)填表如下:计算: q=W (t1 -12)。
给水管水压试压记录表
一、测试背景及目的
水管系统是建筑物中重要的供水设备，其性能稳定与否直接关系到日常生活的使用效果。
为了确保水管系统的质量和安全性，需要进行水压试验。
本文旨在记录并分析给水管水压试压的测试结果，以评估给水管系统的性能和稳定性。
二、测试条件和方法
1. 测试时间：2021年5月1日至5月3日；
2. 测试地点：某小区住宅楼；
3. 测试设备：压力表、水压泵、水表等；
4. 测试步骤：
步骤1：关闭给水管系统的主阀门，并将所有出水口关闭；
步骤2：使用水压泵将水管系统内的压力逐渐增加至设计工作压力的1.5倍；
步骤3：保持该压力并观察系统是否有漏水现象；
步骤4：将压力逐渐降低至设计工作压力，并观察系统是否有异常现象；
步骤5：记录测试数据，并进行数据分析。
三、测试结果
经过三天的水压试验，得到了以下测试结果：
1. 测试日期：2021年5月1日
- 设计工作压力：0.6MPa
- 测试压力：0.9MPa
- 漏水情况：无
- 异常情况：无
2. 测试日期：2021年5月2日
- 设计工作压力：0.6MPa
- 测试压力：0.9MPa
- 漏水情况：无
- 异常情况：无
3. 测试日期：2021年5月3日
- 设计工作压力：0.6MPa
- 测试压力：0.9MPa
- 漏水情况：无
- 异常情况：无
四、数据分析
根据以上测试结果，可以得出以下结论：
1. 给水管系统在设计工作压力的1.5倍压力下未出现漏水情况，说明管道连接良好，无明显泄漏点。
2. 给水管系统在测试压力下未出现异常情况，表明系统的承压性能
良好，能够满足正常供水需求。
五、测试结论与建议
经过水压试验，给水管系统的性能和稳定性得到了验证和确认。
根据测试结果，可以得出以下结论：
1. 给水管系统的设计工作压力为0.6MPa，经过测试，系统能够承受0.9MPa的压力而不出现漏水或异常情况。
2. 给水管系统的连接质量良好，没有明显的泄漏点，保证了供水的稳定性和安全性。
基于以上结论，我们对给水管系统的后续使用和维护提出以下建议：
1. 定期进行水压试验，以确保给水管系统的性能和稳定性。
2. 注意定期检查管道连接处是否存在漏水现象，并及时修复。
3. 在正常使用过程中，注意防止给水管系统超过设计工作压力，以避免压力过大导致管道破裂。
六、总结
本文记录了给水管水压试压的测试结果，并进行了数据分析和结论总结。
通过本次测试，我们确认了给水管系统的性能和稳定性，为后续的使用和维护提供了依据。
在日常生活中，我们应该重视给水管系统的质量和安全性，定期进行检查和维护，以确保供水的稳定和安全。
