电工学 实验1(1) 叠加定理的验证

叠加定理的验证实验报告叠加定理是物理学中非常重要的一个定理，它可以用来计算复杂系统的总体性质。

在本次实验中，我们将通过验证叠加定理来探究其应用。

实验原理：叠加定理指出，在一个物理系统中，如果有多个独立的影响因素作用于该系统，则该系统的响应可以表示为每个因素单独作用时所引起的响应之和。

这意味着，如果我们知道每个因素单独作用时所引起的响应，就可以计算出整个系统的响应。

这个原理在电路分析、声学、光学等领域都有广泛应用。

实验步骤：1. 准备材料：一个小球、一面平板、一支弹簧、一个振动器。

2. 实验一：小球在平板上滑行将小球放在平板上，并给予它一个初速度。

记录下小球滑行到不同位置时所需时间，并计算出此时小球的速度。

3. 实验二：弹簧振动将弹簧固定在桌子上，并给予它一个初速度。

记录下弹簧振动到不同位置时所需时间，并计算出此时弹簧的速度。

4. 实验三：振动器将振动器放在桌子上，并给予它一个初速度。

记录下振动器振动到不同位置时所需时间，并计算出此时振动器的速度。

5. 实验四：叠加定理验证将小球、弹簧和振动器放在同一平面上，并让它们同时开始运动。

记录下这三个物体在不同位置时所需时间，并计算出此时它们的速度之和。

与实验一、二、三的结果进行比较，验证叠加定理是否成立。

实验结果：1. 实验一：小球在平板上滑行小球滑行到不同位置所需时间如下表所示：位置（cm）时间（s）速度（cm/s）10 1.2 8.3320 2.3 8.7030 3.5 8.5740 4.6 8.702. 实验二：弹簧振动弹簧振动到不同位置所需时间如下表所示：位置（cm）时间（s）速度（cm/s）10 0.6 16.6720 1.1 18.1830 1.7 17.6540 2.3 17.393. 实验三：振动器振动器振动到不同位置所需时间如下表所示：位置（cm）时间（s）速度（cm/s）10 0.5 20.0020 1.0 20.0030 1.5 20.0040 2.0 20.004. 实验四：叠加定理验证小球、弹簧和振动器在同一平面上运动时，它们的速度之和如下表所示：位置（cm）总速度（cm/s）10 45.0020 46.8830 46.2240 46.09结论：通过实验结果可以看出，当小球、弹簧和振动器同时运动时，它们的速度之和等于每个物体单独运动时的速度之和。

实验1 基尔夫定律和叠加原理 的验证
一、实验目的 1.验证基尔霍夫电流定律和电压定律。 2.验证叠加原理。 3.加深电阻、电压、电流的测量，熟悉万用表
和直流对参考方向（正方向）概念的理解。 4.通过对稳压电源的使用方法。
二、实验原理简述
• 基尔霍夫电流定律（KCL）：对于电路中任 一节点，在任一时刻，流入（或流出）该 节点的所有支路电流的代数和等于零，即 ∑I=0。
功能键
电源
色环电阻阻值及误差表示
色环电阻用不同颜色的色环标称阻值及误差，对于五环电阻，前三 环表示 有效数，第四表示乘数，第五环表示误差；对于四环电阻，前两环表示有 效数，第三表示乘数，第四环表示误差。各种颜色含义如下：
颜色 棕 红 橙 黄 绿 蓝 紫 灰 白 黑 金 银
有效数 1 2 3 4 5 6 7 8 9 0
• 基尔霍夫电压定律（KVL）用来确定回路中 各部分电压之间的关系，具体表述为：对 于电路中的任一回路，在任一时刻，沿着 该回路的所有支路电压降的代数和等于零， 即 ∑U=0。
四、实验内容与要求
a
I1
b
I2
+ E1
－
d
R1 510Ω R4 510Ω
I3 R3 510Ω
e
R2 1KΩ R5 330Ω
c
+ E2
－
f
五、电路的连接以及实验仪器设备的使用及 注意事项
•
1.电路的连接 试验箱
2.直流稳压电源 直流稳压电源
（需要采用中间插孔过渡，做电压源使 用时，电流源的位置要打到最大端）
3.万用表 数字万用表
（注意表笔红正，黑负，测量时特别要 注意节点的位置与正负极不要搞错）
4.电阻元件 电阻

实验一运放器的放大原理及叠加定理的验证一、实验目的1.初次试验，基本掌握workbench的基本操作；2.通过实验测定一运放器的放大倍数，并与用节点法算出来的理论值进行对比，验证节点法的正确性；3.用几个简单的电路，验证线性电阻叠加原理。

二、实验原理1.运放器原理：运放器的输入端，分别加载电压U+和U-，U+与U-的电势差十分小，约等于零，经过运放器后，输出电压为电势差的若干倍（可达到105~107倍）。

运放器模型图2.叠加定理：对于一个具有唯一解的线性电路，由几个独立电源共同作用所形成的各支路电流或电压，等于各个独立电源单独作用时在相应支路中形成的电流或电压的代数和。

三、实验过程1.运放器：（1）画电路图，测得结果如下图：图中：R1=R3=R4=1Ω,R2=5Ω 电压表读数为13.20v 。

（2）用节点法计算放大的倍数：该图4个节点如图所示，节点2、4的节点方程分别为：)(0)(334433211223=-+=--+U G U G G U G U G U G G 根据运放器特点（即虚短虚断），补充方程Us U U U ==142故解得==30U U Us R R R R R R R R 31424232-+v 20.13= 所以节点法可以用于计算运放器放大倍数的理论值。

2.叠加定理的验证（1）如下所示画出4个电路图图中Us1=6v ，Us2=12v ，Is=3A ，电阻全为2Ω电压表均测同一电阻的电压。

左上角图为Us1，Us2，Is 同时作用时的电压U0=-4v ，右上角，左下角，右下角电路分别是Is ，Us1，Us2作用下，同一电阻的电压分别为U1=2v ，U2=2v ，U3=-8v ，所以3210U U U U ++=，即线性电路的叠加定理得到验证。

四、实验体会由于首次使用workbench ，画电路图时，不太熟练，用了很长一段时间，才画出了这么几个简单的图。

通过这次实验，巩固了我对运放器和叠加定理的认识。

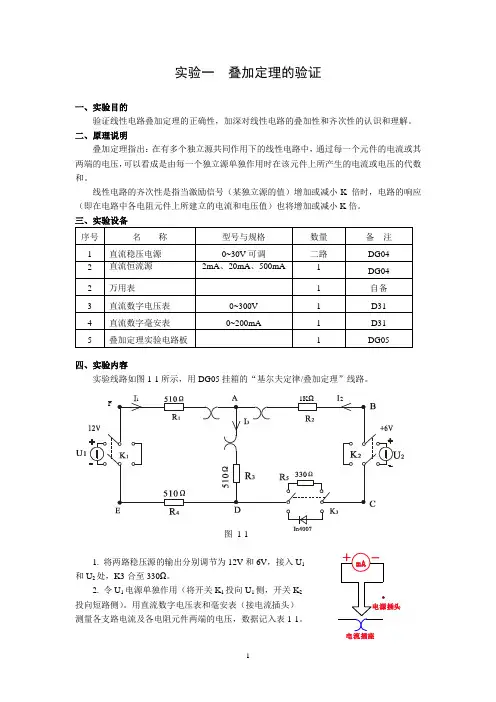

实验一 叠加定理的验证一、实验目的验证线性电路叠加定理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。

二、原理说明叠加定理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。

线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K 倍。

四、实验内容实验线路如图1-1所示，用DG05挂箱的“基尔夫定律/叠加定理”线路。

图 1-11. 将两路稳压源的输出分别调节为12V 和6V ，接入U 1和U 2处，K3合至330Ω。

2. 令U 1电源单独作用（将开关K 1投向U 1侧，开关K 2投向短路侧）。

用直流数字电压表和毫安表（接电流插头） 测量各支路电流及各电阻元件两端的电压，数据记入表1-1。

电流插座3. 令U2电源单独作用（将开关K1投向短路侧，开关K2投向U2侧），重复实验步骤2的测量和记录，数据记入表1-1。

4. 令U1和U2共同作用（开关K1和K2分别投向U1和U2侧），重复上述的测量和记录，数据记入表1-1。

5. 将R5（330Ω）换成二极管1N4007（即将开关K3投向二极管IN4007侧），重复1～4的测量过程，数据记入表1-2。

表1-2五、实验注意事项1. 用电流插头测量各支路电流时，或者用电压表测量电压降时，应注意仪表的极性，正确判断测得值的＋、－号后，记入数据表格。

2. 注意仪表量程的及时更换。

六、预习思考题1. 在叠加定理实验中，要令U1、U2分别单独作用，应如何操作？可否直接将不作用的电源（U1或U2）短接置零？2. 实验电路中，若有一个电阻器改为二极管，试问叠加定理的迭加性还成立吗？为什么？七、实验报告1. 根据实验数据表格，进行分析、比较，归纳、总结实验结论，即验证线性电路的叠加性。

2. 各电阻器所消耗的功率能否用叠加定理计算得出？试用上述实验数据，进行计算并作结论。
