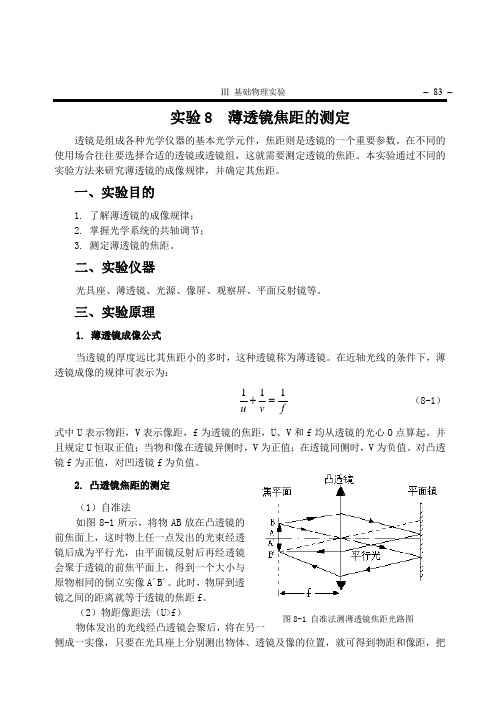

实验8 薄透镜焦距的测定透镜是组成各种光学仪器的基本光学元件，焦距则是透镜的一个重要参数。
在不同的使用场合往往要选择合适的透镜或透镜组，这就需要测定透镜的焦距。
本实验通过不同的实验方法来研究薄透镜的成像规律，并确定其焦距。
一、实验目的 1. 了解薄透镜的成像规律； 2. 掌握光学系统的共轴调节； 3. 测定薄透镜的焦距。
二、实验仪器光具座、薄透镜、光源、像屏、观察屏、平面反射镜等。
三、实验原理1. 薄透镜成像公式当透镜的厚度远比其焦距小的多时，这种透镜称为薄透镜。
在近轴光线的条件下，薄透镜成像的规律可表示为：fv u 111=+ （8-1） 式中U 表示物距，V 表示像距，f 为透镜的焦距，U 、V 和f 均从透镜的光心O 点算起。
并且规定U 恒取正值；当物和像在透镜异侧时，V 为正值；在透镜同侧时，V 为负值。
对凸透镜f 为正值，对凹透镜f 为负值。
2. 凸透镜焦距的测定（1）自准法如图8-1所示，将物AB 放在凸透镜的前焦面上，这时物上任一点发出的光束经透镜后成为平行光，由平面镜反射后再经透镜会聚于透镜的前焦平面上，得到一个大小与原物相同的倒立实像A ´B ´。
此时，物屏到透镜之间的距离就等于透镜的焦距f 。
（2）物距像距法（U>f ）物体发出的光线经凸透镜会聚后，将在另一物距和像距代入（8-1）式得：vu uvf +=(8-2) 由上式可算出透镜的焦距f 。
（根据误差传递公式可知，当U=V =2f 时，f 的相对误差最小）。
（3）共轭法如图8-2所示，固定物与像屏的间距为D(D>4f)，当凸透镜在物与像屏之间移动时，像屏上可以成一个大像和一个小像，这就是物像共轭。
根据透镜成像公式得知：u 1=v 2 ； u 2=v 1 （因为透镜的焦距一定）若透镜在两次成像时的位移为d ，则从图中可以看出1212u v u d D =-=-，故 2dD u -=。
由 2211dD d D D u D v +=--=-= 得： Dd D v u v u f 4221111-=+= (8-3) 由上式可知只要测出D 和d ，就可计算出焦距f 。
