主井底中央水泵房施工安全技术措施交口煤业有限公司中央水泵房施工安全技术组织措施主井底原中央泵房空间狭小，且只有一个安全出口，不符合煤矿安全规程要求合规范要求，现需对中央泵房进行改造。
一、工程概况：1、巷道名称、用途：井底中央泵房，为矿井集中排水之用2、施工顺序：对现有的中央泵房进行改造，现中央泵房长5800mm,宽2400mm，高2000mm，为料石砌碹支护，利用现泵房作为一个安全出口通道，向前大断面掘进泵房硐室后，再平行主斜井向上掘进斜巷与主斜井贯通，作为另一个安全出口，且高于泵房底板7m。
二、巷道断面和规格：1、泵房安全出口通道断面：宽2600mm，高2000mm。
2、泵房硐室断面：宽3500m，高2200m。
三、开工前准备工作：1、巷道开工前，将二部皮带头后移15mm，加稳一部短节40T刮板机。
2、将开口位置10m范围内的皮带、电缆、风水管路等维护好。
3、将风、水管路接至工作面，各种管线吊挂整齐。
4、将支护材料、施工机具准备齐全。
四、施工工艺：巷道施工采用钻眼爆破法，掘进与支护顺序作业。
施工工艺流程：交接班→安全质量检查→准备工作→照中线标定眼位→钻眼→撤出钻具→装药联线→爆破通风→安全检查→支护→出渣（一）钻眼爆破：1、钻眼机具：打眼采用手持式风动钻机。
2、爆破器材：使用煤矿许用乳化炸药、药卷规格Ф35³L200mm，重200g，瞬发电雷管引爆，MFB-200型隔爆电容发爆器起爆。
4、药结构：全部炮眼统一采用正向连续柱状装药。
5、施工质量技术要求：（1）打眼前必须由班组长、打眼工共同照好施工中线、并找出巷道周边轮廓线，标出炮眼位置，严格按炮眼布置图和爆破说明书进行打眼，装药、爆破。
（2）巷道施工必须按中线要求掘进，严禁丢帮落底，顶底板保持平整。
（3）巷道施工按标准操作，中线至任何一帮的距离误差在-50mm～+150mm之间。
（二）支护：1、泵房硐室：（1）、临时支护：采用锚杆支护：锚杆采用钢带或钢托板、圆钢垫片加φ18³1800㎜左旋无纵筋螺纹钢树脂锚杆；锚杆全断面布置四排，于巷中对称布置，排间距为1000³1000mm。

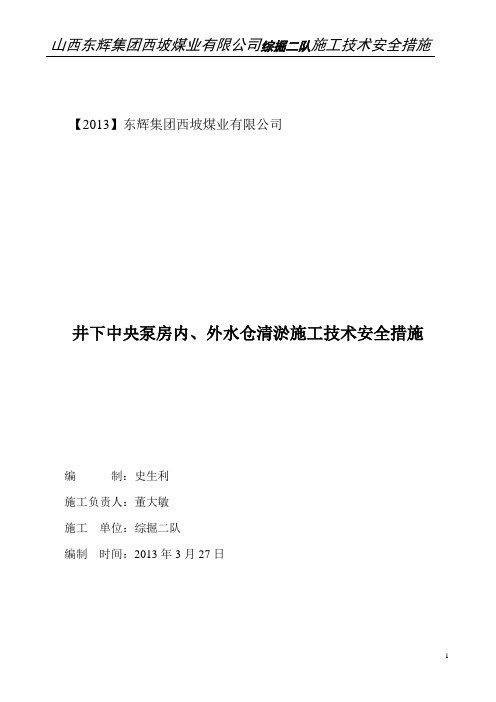

【2013】东辉集团西坡煤业有限公司井下中央泵房内、外水仓清淤施工技术安全措施编制：史生利施工负责人：董大敏施工单位：综掘二队编制时间：2013年3月27日井下中央泵房内、外水仓清淤施工技术安全措施总工程师审核：安监部审核：生产部审核：技术部审核：施工负责人：编制人：井下中央泵房内、外水仓清淤施工技术安全措施因井下中央泵房内、外水仓内淤积煤泥，杂物过多，影响泵房的水泵正常排水，根据雨季三防的要求，矿领导安排我综掘二队组织人员对水仓进行清淤工作，相关单位需积极配合施工。
为了确保施工安全特制定如下措施：一、施工要求：将仓内的淤积煤泥全部用工具清理出水仓，清理淤积煤泥必须干净彻底至底板。
然后将煤泥用矿车装载，由机运部负责打上井。
二、安全技术措施：1、由机运部对内、外水仓上部绞车及安全设施进行安装、检查及维护，以保正绞车及安全设施的正常使用。
2、每次施工前由机运部安排专职人员对电器设备及安全设施进行检查，合格后方可施工。
3、绞车司机、信号挂钩工必须经过培训、考试合格、持证上岗。
4、使用绞车前设专人发信号，信号要清晰可靠，发信号人员必须在安全地点。
检查车辆及连接装置必须安全可靠。
5、斜巷施工设专人在上滑板、下滑板设警戒，严禁闲杂人员进入。
绞车司机必须听清信号后方可运行绞车。
斜巷运输必须严格执行“走勾不走人、走人不走勾”的规定，执行“六不开、六不挂”的原则。
严禁不带电松车，不得放飞车。
平巷推车时，车辆两侧及前方不得有人，防止车辆脱轨碰人。
6、绞车司机要精力集中，谨慎操作，不得擅自离开。
7、通风部安排安装局部通风机，瓦斯检查员每班施工前必须检查水仓内的瓦斯、氧气浓度，防止瓦斯熏人和贫氧窒息事故的发生。
8、在施工时要注意观察巷道内顶板情况，发现有冒落危险时，人员立即撤出。
9、在施工时施工人员应注意使用长把工具，不要伤及同时作业的人员，严禁在施工时嘻笑打闹，施工人员还应防止煤泥涌出埋人。
10、每次进入吸水小井前必须对检查周围环境，以防落物伤人，并设专人监护。
本工程是是龙泉煤矿井下中央水泵房安装工程主要包括：多级离心水泵 MD85-45X5 型号 3 台；防爆电动机YB2-355S1-2 3 台；配水闸阀 PXWII-500 机电功率 2.2KW 3 台喷射泵总成 ZPBZ PN2.5MPa 3 个；止回阀(立式) H44H-25 型、DN250 3 个，电动闸阀 MZ941h-25 型 DN150、3kw、660V 9 个，电动闸阀 MZ941h-25 型 DN100、1.5kw、660V 4 个；水仓蓖子制作 2 个、管座等制作花纹钢板铺设、管道安装、托架安装、一道栅栏门和一道防水门的安装。
电气部份： 8 台低压防爆开关、 1 台控制开关、一台 PLC 控制箱，电缆钩及主电缆敷设和电机电缆敷设，水泵房照明、接地系统、集控二次接线。
一、施工前的技术准备工作1、组织所有施工人员学习《施工安全技术措施》及煤炭系统有关规范、规定及标准和设计图纸。
2、组织所有施工人员，对各施工地点进行观察，并制定施工运输路线及施工方法。
3、根据建设方提供的基本数据，并进行测量布点及工程测量资料交接，并做好记录。
4、同时结合水泵房实际情况，考虑井下通风和排水对安装质量及安全的负面影响，合理安装施工方法，确保顺利施工。
二、施工材料、工具的准备及构件加工根据设计及安装工艺，施工材料、工具必须准备充分，合理布置材料及加工场地，构件加工时，应严格遵照设计及质量验收规范要求，特殊注意水泵平直度的检查，不合格者严禁安装，结合安装工艺进行合理，精确加工，保证构件加工质量。
工程质检部门要协同物资供应部门做好工程所需材料及设备检验，并做好设备检验记录及交接验收记录。
向其提供材质的具体要求，搜集器材、材料原始质量保证资料，材料供应部门及时提供原始质保资料，并做好有关原始材料复试工作，对于不合格的设备、器材、材料严禁入场。
根据施工进度计划安排编制详细的设备配备计划表。
一、施工部署本措施作业各部份设备安装可独立进行，施工队各工程项目衔接部份由施工单位统一安排，相互协调、试运转、联合试运转由施工单位编制试运转方案，统一组织进行。
一、概述山东省朝阳矿井下泵房由枣庄工业设计院设计，中煤三建机电安装工程处朝阳项目部负责安装。
系统排水采用一台泵工作，一台泵备用，一台泵检修，二趟Φ325管路排水。
该泵房主要主要安装工程量及相关技术特征如下：1、多级离心泵H=790m Q=426m³/h 3台2、配套电动机 1400KW 10KV 1425rpm 3台3、排水管Φ325×12 2趟4、吸水管Φ325 3根二、施工前的准备工作㈠、技术性准备1、组织施工人员认真学习，阅读图纸及有关资料，熟悉所安装设备的各种性能及技术要求。
2、审查、校核及安装有关的设计图纸。
3、编制施工措施并组织贯彻学习。
4、掌握各安装不见的质量标准，安全规程等。
5、按施工要求备齐施工工具，材料等。
㈡、标高基准点，确定及十字中心线挂设由测量人员勇经纬仪依据副井井底永久标高点测处泵房的标高点，同时用经纬仪测处水泵轴中心线核泵出水口法兰盘加工平面的中心线挂好十字中心线。
㈢、基础验收利用标高点及十字中心线根据设计图纸，对照设计基础进行检查验收，特别十基础标高及螺栓孔尺寸等发现问题及早和建设计单位，商定补救措施。
㈣、设备开箱检查1、检查到货设备是否与设计相符。
2、按到货设备清单对各设备的零件、部件、附件及随即专用工具进行详细分类，清点，发现缺件及损坏，及时报告有关部门。
3、填写详细设备验收记录单，并请有关部门签字。
㈤、确定垫铁标高，布置垫铁根据实测基础标高，对比设计标高及基准标高，算出垫铁标高，绘制垫铁图进行加工，绘制垫铁布置图，对基础进行凿毛研磨，依图布置垫铁，布置垫铁时注意：1、水泵、电动机所用垫铁的表面粗糙度必须达到要求。
2、水泵、电动机的垫铁在基础上必须垫稳，垫铁与基础面的接触面积不应少于60%。
㈥、现场准备1、全面清理工作现场，进行文明施工。
2、悬挂各种规章制度，质量标准及各种记录。
3、现场按消防要求，布置消防器材，布置好临时照明。
三、施工顺序1、测量放线2、基础、梁窝验收3、基础凿毛、垫铁布置4、设备的开箱检查5、联轴器的装配6、下设备7、水泵安装8、电机安装9、吸水管路安装10、排水管路安装11、水仓零部件安装12、抽真空管路安装13、系统试安装四、联轴器的装配1、根据半联轴器外型尺寸现场用钢板、角钢加工制作一个油箱，并将油箱内清理干净。
井下泵房安装水泵施工安全技术措施随着现代化城市化建设的快速发展，各种类型的泵房设施在城市中得到了广泛的建设和使用。
其中，井下泵房是一种常见的泵房类型，其安装施工涉及到大量的危险性因素，需要采取有效的安全技术措施。
本文将从井下泵房安装水泵施工的角度出发，介绍一些必要的安全技术措施，以确保施工过程中的安全性。
施工前准备在施工前必须对泵房进行详细的勘查，并制定相应的施工计划和安全方案，以确保施工过程中的安全性。
同时，必须对施工人员进行专业的培训，并掌握相关的安全技能，了解危险性因素并采取相应的应急措施。
现场安全措施1.井下泵房的空气质量检测在施工前，必须进行空气质量检测，以确保泵房内的空气不会对人员造成伤害。
如有空气污染，则必须在施工前进行清理和通风，以确保空气质量达到标准。
同时，在施工过程中要持续对空气质量进行监测，防止发生安全事故。
2.安装电器设备的安全性施工人员在安装电器设备时，必须使用符合国家标准的电力设备，并切勿使用过时或质量差的电器设备，以免造成安全隐患。
同时，对于电器设备的安装、调试和维护，必须由技术人员进行专业的操作。
在使用电器设备时，必须切断电源并进行必要的安全操作，以免发生触电事故。
3.矿业安全进行专项施工在进行井下泵房的施工过程中，必须切实加强矿业安全管理，制定相应的安全生产标准，并建立健全的安全制度。
同时，必须对施工人员进行专项培训和管理，并配备相应的安全设备和保险措施，以确保施工过程的良好顺利开展。
4.加强现场管理和安全检查在进行井下泵房施工过程中，必须加强现场管理和安全检查，及时处理各种安全隐患，并制定相应的应急预案和处置方案。
同时，对施工过程中可能出现的各种问题要有充分的准备和应对措施，以确保施工过程中的安全性和及时性。
施工结束后在施工结束后，必须对所有的施工设备和工具进行清点和归整，并对泵房进行全面的安全检查和清理。
如有发现任何安全隐患和问题，必须及时进行处理和处理，并制定相应的安全保障措施，以确保下次施工开展顺利。
井下泵房换泵及电机安全技术措施井下泵房是煤矿、矿山、构筑物、工程等领域中的重要部件，主要用于排水、污水处理等工作。
而在井下泵房运行过程中，泵及电机的安全性显得尤为重要。
因此，在井下泵房换泵及电机时，需要采取相应的安全技术措施，以确保操作人员的安全以及设备的正常运行。
一、安全技术措施1. 操作前的准备工作在进行井下泵房换泵及电机之前，需要对设备进行检查以及准备工作。
首先，要对换下的泵或电机进行分类、标记，并将其存放在指定的区域，以防止造成混乱。
其次，需要对清洗、更换的设备进行自然干燥，避免设备带着水进行操作。
同时，开关柜的电源也应该关闭，以避免发生意外的电击事故。
2. 操作时的安全要求在操作过程中，操作人员需要注意以下方面的安全要求：（1）正确佩戴劳保用品，如安全鞋、安全帽、耳塞等。
（2）操作时切勿带着项链、手链等首饰，以避免卡入设备内。
（3）操作过程中需要对设备进行检查，检查泵的联轴器、电机、电缆，以确保设备无松动或缺陷，并完成相应的接线工作。
（4）使用合适的工具和设备进行拆装、安装以及调试操作，并注意不要损坏设备部件。
（5）在使用吊装机等进行设备升降时，需要确认安全措施已经到位，并对设备进行固定。
（6）电缆需要接头良好、接线正确、规格匹配、并做好绝缘处理。
（7）安装完毕后，需要进行开－关、电流、电压等各种试验，并进行标准化调试，保证电动机与水泵的保护系统正常工作，避免设备运行时出现故障，因此应该按照相应的流程进行操作。
3. 施工区域的安全控制为了保证操作人员的安全，需要对施工区域进行明确的划分，将其与其它区域隔离开来，以防止矿井中出现意外情况，确保操作人员的安全。
同时，还要增加相应的标识，以避免非操作人员的人员进入施工区域。
二、注意事项1. 井下泵房处于特殊地域，湿度大、空气薄弱，因此在运行安装时要注意选择符合场地环境的电机和泵，保证其耐用性以及稳定性，提高设备的安全性和可靠性。
2. 井下泵房内不仅有电器设备，还有各种管道、机械等杂物，因此在更换机械设备时，需要先清除设备周边的杂物，避免其对设备操作的影响。
根据生产需要，在三斜井底施工水泵房，为保证施工期间的安全生产及工程质量，特编制《井底水泵房施工措施》。
一、巷道布置：经技术部门实测，以g9导线点为控制点向上8m为巷道正中以143°方位向总回风巷7#点掘进。
预透距离19.5m。
附巷道布置示意图：二、巷道断面及支护1、巷道断面：根据《煤矿安全规程》及《采矿工程师手册》相关规定，按照该巷道实际用途及顶板情况，该巷道断面采用圆弧拱，巷道荒高3.15m，中净高3.0m；荒宽4.4m，净宽4.1m；拱半径2.36m，壁高1.5m。
2、支护方式：（1）顶板支护：采用锚网带+锚索支护，锚杆采用直径18mm，长度为2m的全螺纹锚杆，网为直径为6mm网格为10cm的钢筋焊接网。
钢带厚度为宽18cm，厚3mm。
锚杆间排距为1m*1m；每隔2m布置成对布置2棵锚索，锚索间距2.6m。
锚杆锚索布置与巷道顶板面垂直。
（2）两帮支护：采用锚网梁支护，由巷道拱肩处锚杆向下1.2m垂直于两帮布置一棵锚杆，梁为12mm盘圆钢梯子梁，梯子梁与拱肩锚杆压茬；网采用与顶板相同的钢筋焊接网。
（3）顶板锚网带支护及两帮支护完成后，巷道施工喷浆，喷浆层厚度不低于15cm。
（4）巷道支护工程质量以《掘进作业安全规程》为标准。
附：巷道支护断面图3、喷浆措施：（1）质量标准及要求：喷层厚度为150mm。
表面平整度允许偏差为±50mm。
喷浆料的选择为：沙为纯净的河沙，石子粒直径小于10mm，配比为水泥：河沙：石子：水=1： 2.0：2.0：0.58；速凝剂掺入量一般为水泥重量的2～3.5%。
喷浆厚度不低于设计值的90%。
（2）喷射前的准备工作首先要敲帮问顶，处理工作面顶、帮的活矸活石，确认安全后方可施工。
清理巷道基础到硬底，保证巷道基础设计深度，巷道基础不欠挖不吊脚。
全面检查巷道断面是否符合设计断面规格尺寸要求，欠挖的部位必须进行处理，达到设计掘进断面规格后方可施工。
对喷浆机开关、电缆、风水管路、仪表等设施做全面细致的检查，确认完好后才能开机，喷浆管要使用经检验合格的高压管路，接风管时，管头不能对准人，防止管内铁锈及高压风伤人。
安全管理文书矿井排水泵房设备安装施工安全技术措施日期： ___________单位： ___________矿井排水泵房设备安装施工安全技术措施1 设计图纸S1123-2032、《煤矿安装工程质量检验评定标准》（MT5010-95）3、《煤矿安全规程》（2006年版）4、永煤开发安装公司《质量手册》、《程序文件》及有关文件5、施工现场实际条件二、工程简况（一）工程特点：1、X X主排水泵房位于XX副斜井井底，为满足矿井的排水需要，设计安装七台型号为MD15530X5水泵，配套为110KW防爆电机。
4台水泵均匀分布在三趟© 219X6循环排水管路上，排出的矿井水经三趟循环管路-主排水管子道管路-副斜井井筒管路-地面排水管路-污水处理站，处理合格后供洗煤厂使用，以此来满足XX的排水。
2、水泵电压等级660V,电源引自主变电所4台KBN 200馈电开关。
（二）施工地点的情况：本主排水泵房位于XX副井底，设备的下放和运输必须等副井提升系统形成后方可施工，给安装带来一定的影响。
（三）本次安装的主要内容有：1、M D15530X5 水泵，4 套；2、Y B315S- 4三相异步电动机，4台3、Z PBZ型喷射泵，4套4、H44H-25, DN150PN2逆止阀,4 台5、Z41H-25DN150PN2闸阀，4 台6、Z41-16DN150PN2闸阀，10 台7、PZ1- 400DN40C配水闸阀，3 台8 无缝钢管© 25X 2.5 , 220米9、焊接钢管© 219X 6, 65米10、无缝钢管© 273X 8, 20米11、无缝钢管© 159X 4.5 , 4米12、电控系统，4套13、接地系统，1套第二章施工部署一、工程质量、进度、安全目标1、工程质量：优良2、工程工期：合同工期3、安全目标：人员无轻伤、机械无二类以上事故二、工程分包计划、材料供应计划、机械设备供应计划1、工程由永煤开发公司负责施工2、机电设备由永贵五凤煤业五凤煤矿供应3、其它主材、辅材等均由我公司自购三、施工组织项目负责人：赵学彬技术负责人：马超质量检查员：王永红机械施工负责人：郭跃展、于来涛电气施工负责人：张喜兴安装工人：20人另外，项目部根据工程实际需要增加安装工人，以确保工程保质保量按期完成。
井下中央泵房施工技术措施示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月井下中央泵房施工技术措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
一、工程概况根据沙吉海煤矿设计要求，在副斜井井下中央泵房内进行设备安装。
为了下放运输及安装工程的顺利进行，结合现场实际情况编制本下放运输及安装施工安全技术措施。
二、施工措施编制依据1、《煤矿安装工程质量检验评定标准》（MT5010-95）2、《煤矿安全规程》2011版3、泵房图纸。
三、施工前的准备工作由于本工程施工环境复杂，只有在开工前做好充分的准备工作，才能保证下放运输及安装工作的顺利进行。
1、施工前的技术准备工作（1）首先组织施工技术人员与矿方、设计单位、工程监理对施工图纸进行图纸会审，并由设计单位进行技术交底，对施工图的疑问及时向设计单位反应，确定解决方案，以利于施工；其次组织参加施工人员学习国家相关的质量标准规范，贯彻《施工组织设计》，向施工人员进行工程技术交底和安全注意事项交底。
（2）与矿方测量人员联系，进行测量交点，十字中心线基准点必须3个点位以上，标高基准点2个以上，以便校核，并进行测量布点及工程测量资料交接。
同事结合水泵房实际情况，考虑井下通风和排水对安装质量及安全的负面影响，合理安装施工方法，确保顺利施工。
山西丰汇煤业有限责任公司井下中央泵房排水系统设备安装安全技术措施编制单位：红土沟工程施工项目部编制日期：2010年9月1日审批人员签字表规程（措施）名称：主斜井井底中央泵房排水系统设备安装工程编制单位：红土沟工程施工项目部单位姓名日期单位姓名日期项目经理月日技术负责人月日安全经理月日施工代表月日现场调研报告地点主斜井井底中央泵房事项中央泵房排水系统设备安装时间2010年月日一、现场情况经过施工单位对现场进行打扫清理已符合施工要求二、规程编制重点施工准备施工方案及技术要求施工质量保证措施专项施工安全保证措施调研人员危害因素辩识表序号活动/产品/工作危害因素危害结果控制措施1 拖运滚动物件未放稳物件滚动撞伤人易滚动的物件放置后马上用垫木垫稳。
观察、移动是否稳固。
工具有缺陷伤人作业前对工具仔细检查，施工中发现有缺陷的立即停止施工，更换合格工具。
2 卸车人员站位不合规定物件脱落，伤人卸车前安排好人员站位，无关人员离开作业现场。
挡车不稳跑车、伤人卸车前提前检查卡轨阻挡器是否上好并加放道木支挡车辆。
3 起吊导链选用不当导链损坏伤人导链的起吊吨位必须大于设备吨位，并保留有3倍的安全系数。
导链设备连接不牢靠物件脱落，伤人派专人在起吊前检查吊具是否与起吊物件匹配，连接是否到位，并先行进行试吊，确认后，方可正式起吊。
马蹄环未用螺丝封口马蹄环破断，物件脱落伤人派专人在起吊前检查吊具是否安装到位。
各部件连接时，下方支垫不稳物件失稳伤人对较重部件上部加装吊具，在未确定各部件连接牢固之前，不得将吊具撤离。
用垫木垫平垫稳，专人看护，有异常马上通知作业人员撤离散开。
4 抬运抬运不同肩卸料时伤人抬运前进行演练，班长统一指挥，统一口令，上肩后仔细观察是否同肩。
口号，步调不一致抬运进行不统一伤人抬运前进行演练，班长统一指挥，统一口令。
抬运工具不合格物件脱落伤人抬运前仔细检查抬运工具，与抬运物件是否匹配，抬运现场发现后停止作业，更换工具。
井下中央泵房施工技术措施一、工程概况根据沙吉海煤矿设计要求，在副斜井井下中央泵房内进行设备安装。
为了下放运输及安装工程的顺利进行，结合现场实际情况编制本下放运输及安装施工安全技术措施。
二、施工措施编制依据1、《煤矿安装工程质量检验评定标准》（mt5010-95）2、《煤矿安全规程》2011版3、泵房图纸。
三、施工前的准备工作由于本工程施工环境复杂，只有在开工前做好充分的准备工作，才能保证下放运输及安装工作的顺利进行。
1、施工前的技术准备工作（1）首先组织施工技术人员与矿方、设计单位、工程监理对施工图纸进行图纸会审，并由设计单位进行技术交底，对施工图的疑问及时向设计单位反应，确定解决方案，以利于施工；其次组织参加施工人员学习国家相关的质量标准规范，贯彻《施工组织设计》，向施工人员进行工程技术交底和安全注意事项交底。
（2）与矿方测量人员联系，进行测量交点，十字中心线基准点必须3个点位以上，标高基准点2个以上，以便校核，并进行测量布点及工程测量资料交接。
同事结合水泵房实际情况，考虑井下通风和排水对安装质量及安全的负面影响，合理安装施工方法，确保顺利施工。
2、施工材料、工具的准备及构件加工根据设计及安装工艺，施工材料、工具必须准备充分，合理布置材料及加工场地，构件加工时，应严格遵照设计及质量验收规范要求，特别注意水泵平直度的检查，不合格者严禁安装，结合安装工艺进行合理，精确加工，保证构件加工质量。
四、设备下放运输及安装施工工艺与方法(一)、施工方案基准放线----大件的卸运----机械安装----电气安装----排水管路安装----试运行（二）、施工放线工作由矿方提供的放线记录，本单位组织测量技术人员进场复测，保证水泵的安装位置准确无误。
（三）、水泵、电机、电控设备等大件的下卸将泵房及变电所需要的设备吊装至井口，利用副斜井提升设备下料。
将设备放置平板车上用钢丝绳将车封牢。
然后将设备依次放到井底，将设备运到通往泵房的巷道口，用2台5吨的葫芦将设备吊入巷道内，设备下面加滚杠人工一点一点向前挪、前面用5吨葫芦辅助拉或根据现场利用安装好的托管梁焊接上滑道，将设备吊起延滑道慢慢前行。
（四）、设备及管路安装施工方法：1、全体施工人员及测量人员必须先熟悉图纸，由检测人员根据设计图纸画出框型管路托梁梁窝及水泵安装的十字中心线及标高点。
2、根据设计图纸及十字中心线、标高点对基础进行检查验收，如有偏差应进行处理。
3、施工人员根据设计图纸及十字中心线、标高点进行剁基础、配置基础垫铁。
4、施工人员安装好的托管钢梁上加工起吊鼻，用入吨的手拉葫芦把水泵及电动机吊到基础垫铁上，穿入地脚螺栓，戴好螺母。
5、施工人员先在十字中心点上系好线绳，然后在线绳上个挂好两个线坠，根据十字中心线、标高点、把水泵利用水准仪以及水平尺找平找正，垫好垫铁，经监理验收合格，进行二次浇灌，浇灌时要把基础面冲洗干净把混凝土捣实，保证地脚螺栓不歪斜。
6、待水泵安装完毕，再把电动机找平找正，进行二次灌浆。
7、待水泵及电动机的浇灌强度达到80%时，再进行精找，经监理验收合格，把垫铁进行焊牢。
8、根据现场的实际情况配置吸水管，先把吸水小井内的管子加工好并用m20*80的螺栓连接好，在小井上方的起重鼻子上挂好一个2吨的手拉葫芦，利用2吨的手拉葫芦把吸水管吊入小井内，利用三角拔杆把加工好的偏心异径管及弯头连接好再与水泵进水口安装好，做好支架固定好。
利用2吨手拉葫芦把吸水管吊起来与弯头连接好，再安装好固定卡栏。
9、利用泵房内巷道顶上的起重鼻子挂好2吨手拉葫芦把加工好的框型管路及三通吊到起重梁上并用螺栓连接好，螺栓穿向要一致并把紧把牢，在管子下方垫好垫木用螺栓卡栏固定好。
10、利用2吨葫芦把水泵的出水短接、电动闸阀、止回阀、异径三通及两侧的闸阀、短接安装好并与框型管路连接好。
11、利用组合手脚架安装放水管、闸阀、卡栏。
12、利用配水井上的起吊鼻子，挂好2吨的手拉葫芦把配水阀门吊入配水井下进行安装，然后铺设配水井及吸水井上的平台板，利用人工把水仓篦子通过水仓巷道运送到配水井与水仓连接处放好并固定牢。
13、泵房内排水管路安装（1）在施工前应将所要安装的管子按要求尺寸截取一定长度，制作后进行防腐，涂好面漆，摆放整齐。
（2）由测量人员根据设计图纸和巷道地坪画出托管梁标高及牛腿的位置。
（3）由施工人员用风镐，按位置打锚杆眼。
裁好锚杆后按上牛腿及钢梁。
（4）用人力将管子搬运到安装位置，在管子中间支好拔杆，挂上2吨手拉葫芦在管子中间系好一根φ18钢丝绳头，绳头绕管子俩圈与手拉葫芦钩头挂好，拉起管子至安装高度，用卡栏固定好，以此类推直至把管路安装完毕。
（5）管路安装完毕要进行水压试验，试验压力为工作压力的1.5倍，焊头与焊缝不准有漏水想象。
（五）、泵房内设备试运转1、电动机空载试运行前，应检查电动机接线是否正确，各电气设备是否完好，接地装置是否完好。
2、泵、阀、管路应能正常运转，油、水路畅通，互换运行可靠，不漏油、水，声音正常，压力稳定、压力表、毫安表指示正确。
3、检查电动机各转动轴承是否需要润滑油及润滑脂。
4、检查电动机地脚螺栓是否把紧，并加备母。
5、检查全部合格后，应通电进行电动机空载试运行，电动机启动要按操作规范进行。
6、空载运行4小时，要有专人巡回检查，滚动轴承温度不超过80℃。
7、电动机空载运行符合要求后，用手盘动水泵轴2-3圈，无卡阻现象。
8、水泵出水阀门要开关自如，确定水流方向，把出水管相应的闸阀打开、另一趟管路闸阀关闭。
9、穿入两对轮之间的弹性连接销。
10、初次运转水泵时应用真空泵抽真空，待真空达到600水银柱时，泵体内充满水源，方可开动电动机，电动机开启后、打开电动闸阀，再抽真空充满水源后再启动。
五、施工质量、安全技术保证措施为确保实现“优质、高速和安全”的施工目标，特编制如下施工质量、安全技术保证措施。
（一）质量保证措施1、各施工班组负责人及全体参加施工人员，必须牢固树立“百年大计、质量第一”的思想，建立、健全质量检查制度，坚持自检，互检结合的原则，严格执行施工验收规范的规定，确保施工质量。
2、认真做好原材料，非标构件等的进货验收和检验工作，所用原材料必须有出厂合格证、材质报告、试验报告。
不合格的产品严禁使用。
3、各施工班组必须填写施工日志，实事求是地作好原始记录。
（二）施工安全技术措施安全生产是党和国家的一贯方针，由于在施工中有可能出现交叉作业，施工难度大，为确保施工安全顺利进行，特依据《煤矿安全规程》2011版及有关规定，编制如下施工安全措施：1、开工前必须组织所有参加本工程的施工人员认真学习本措施，牢固树立“安全第一，预防为主，综合治理”的思想，使人人做到自主保安，确保安全施工。
凡未参加学习本措施的人员不得上岗。
2、坚持班前班后会义制度，作好安全布置和总结，发现不安全因素立即解决，不处理好，不得施工。
严禁违章指挥，违章作业，对违章者当班负责人有权停止其工作，并劝离现场。
3、要有一名专职安检员监督整个施工过程以及安全措施的实施情况。
4、临时使用电源及各种用电设备应设专人检查维护使之处于良好的运行状态。
停电时要挂牌“有人工作，禁止送电”。
临时用电照明灯泡要有防护罩；要用空气开关，接线禁止明接头。
其他人员严禁乱动电器设备，对系统线路保护部分不得随意改动。
5、井下施工点及地面夜间施工时，必须装设足够照明设施，以满足施工安全和质量的要求。
6、严禁在设备近处使用电气焊、喷灯、防止烤坏设备，必须使用时要采用保护措施。
7、电缆摇测后要及时放电，放电时间不小于2分钟。
8、凡本工程施工人员，班前严禁酗酒。
在施工中工，如电焊工、信号工、电工等，各岗位要必须持证上岗，规范施工，不得违章作业。
9、高处作业时，作业人员必须佩戴经检验合格的安全带，做到高挂低用，生根牢固。
10、下井作业人员必须佩带矿灯、安全帽、安全带、穿矿工靴，严禁带烟火下井。
11、所使用的安全带除专人检查外，施工人员在使用前必须认真检查，确认完好方可使用。
12、施工中需要爬梯子时，一定手要抓牢，脚要踏稳，鞋底不得有油物，并设专人看护，以防滑落伤人。
13、运输及起重注意事项：（1）设备运输及吊装要设专人统一指挥，其他施工人员必须听从指挥。
被吊物下不得站人且不得长时间悬吊在空中。
（2）所有起重、牵引用的葫芦、钢丝绳、卸扣、绳卡等起重设施和吊挂设施使用前必须由专人进行检查，凡有缺陷的，严禁使用。
（3）牵引绳、溜绳安全系数不小于3.5。
（4）吊运重物时，在被吊物上有棱角（或利用有棱角物挂绳套时）处挂绳套时，必须在绳套处加垫柔性物体，或过渡板，防止伤绳。
（5）当利用三角撑起吊设备时，支腿必须牢固可靠，并有专人看护。
14、如果现场使用电气焊时必须遵守以下安全措施：（1）电气焊每次使用前，必须报经矿方批准后方可使用。
（2）施焊人员必须遵守《电气焊操作规程》。
（3）电气焊作业人员必须持证上岗。
（4）使用电焊设备和工具时要仔细检查设备是否完好，电焊把子线、电焊把子和仪表等，不得有破皮、漏电现象。
（5）使用气割设备和工具时要仔细检查设备是否完好，氧气、乙炔瓶、气带、把子、仪表等严禁触油，各气带必须严密不漏气。
氧气、乙炔瓶在运输过程中必须戴上安全帽和橡胶圈。
（6）氧气瓶、乙炔瓶使用时必须分开放置，间距要求大于5米，各仪表必须完好、灵敏可靠，乙炔瓶严禁躺倒放置使用。
不用时间距要大于10米放置。
（7）焊工在井筒、井底及雨雪潮湿天气作业时，必须穿绝缘胶靴，带绝缘手套。
（8）气割作业时，应做到用时开气、不用时及时关气。
切割人员需佩带防风镜，防止其飞溅物崩伤眼睛（9）气焊作业时场地应清理干净，无易燃品，并要设置足够的灭火器材。
（10）在气割时，附近如有张紧的钢丝绳，则必须设隔离板等隔离装置，严防打、烤伤钢丝绳。
（11）在井口和井筒内使用气焊时，必须在工作地点的下方用不然性材料设施接受火星。
（12）气焊工作完毕后，要及时清理现场，并安排专人在工作地点检查，防止留下火种，确定无异状方可离开现场。
（13）气焊工不得用沾有油脂的工具和手套接触瓶阀和减压阀。
（14）焊工施工时必须指定专人在现场检查和监督。
气割时一人操作，一人监护。
（15）施工人员必须携带瓦斯检查器，如有问题立即组织解决或组织人员撤离。
15、要注意文明施工，下班前应及时清理场地，使用过的废旧棉纱要随时带出施工场地。
16、现在必须配备至少两台灭火器，以及水源。
方便施工及需要用水灭火的时候使用。
五、避灾路线井下无论发生水灾、火灾及瓦斯煤尘事故均由均由主斜井井筒撤离返回地面。
六、劳动组织安排项目经理：李保元安全经理：翟众绪现场负责人：赵峰技术员：王宁安装钳工：人壮工：人安装电工：人电气焊工：人起重工：人合计：人。
