将军煤矿主变电所、主排水泵房及其连锁工程混凝土施工安全技术措施1、概况将军煤矿中央变电所、泵房及其连锁工程（包括变电所通路、泵房通路、管子道、3个吸水井壁龛）在浇注混凝土之前除管子道、吸水井壁龛外均已完成一次支护——锚网喷+锚索。
由于巷道顶板岩石多为炭质泥岩、薄煤层，稳定性较差，施工中发生多处冒顶，特别是泵房内顶板发生连续性冒顶，为杜绝冒顶、确保安全，决定先对泵房、变电所主体浇注混凝土后再施工管子道、3个吸水井壁龛。
2、施工方案先将泵房浇注混凝土6m长（管子道口前、后各3m），然后自西向东依次浇注混凝土，待上述6m长混凝土凝固一周后，管子道施工可与泵房浇注混凝土同步进行；管子道施工与泵房浇注混凝土完成后，自西向东施工变电所，可同时施工吸水井壁龛。
在浇注泵房混凝土过程中，将管子道口、吸水井壁龛口按设计断面预留，泵房混凝土浇注完毕再浇注管子道及吸水井壁龛。
最后施工吸水小井、泵基础、铺地坪、铺轨等其它附属工程。
3、施工方法将待浇注硐室墙基础开挖至设计规格，浇注混凝土至硐室设计地坪标高，同时将墙基处地坪施工200mm宽并找平，然后架设墙部模板，浇注墙部混凝土。
墙部浇注完毕，在墙壁柱上上架设横梁，在横梁上架设碹胎，铺设胎板，浇注拱部混凝土。
变电所、泵房主体混凝土浇注完毕，待管子道、吸水井壁龛掘出并完成一次支护后，再按上述施工方法浇注混凝土。
3.1模板架设参见模板架设示意图（下图）。
3.2混凝土浇注3.2.1混凝土配制按C30设计质量配合比：水泥：砂：石子：水＝1：1.05：2.34：0.38；实际施工中，用容积为0.135m3小推车计量砂、石子、水。
因此，换算成实际搅拌机配合比：水泥：砂：石子：水＝150kg：157.5kg：351kg：57kg；即水泥：砂：石子：水＝3袋水泥：1推车砂：2推车石子：57升。
为适应泵送混凝土要求，水泥采用42.5级普通硅酸盐水泥，沙采用中粗沙，石子粒径20～40mm。
3.2.2混凝土搅拌采用JZC-350型混凝土搅拌机搅拌，将配制好的料喂入搅拌机，搅拌10min后即可喂入混凝土输送泵，进行浇注。
供水水泵房的安装施工方案一、施工准备1.1 设计图纸审核在施工前，对水泵房的设计图纸进行详细的审核，确保与现场实际情况相符，并满足使用功能。
1.2 材料准备根据设计图纸，准备所需的建筑材料、水泵设备、管道及附件等。
1.3 施工队伍组织组织专业的施工队伍，确保人员具备相应的技能和资质。
1.4 安全教育和培训对施工人员进行安全教育和培训，确保施工过程中的人身和设备安全。
二、水泵房基础施工2.1 定位与放线根据设计图纸，确定水泵房的位置，并进行准确的定位与放线。
2.2 基础开挖按照设计要求进行基础开挖，确保尺寸和深度满足要求。
2.3 基础混凝土浇筑在开挖好的基础上进行混凝土浇筑，确保基础的稳固性。
三、水泵房主体安装3.1 钢结构安装如采用钢结构水泵房，按照设计要求进行钢结构的安装和固定。
3.2 墙体砌筑如采用砖混结构水泵房，进行墙体的砌筑工作。
3.3 屋面防水处理对水泵房的屋面进行防水处理，确保不出现渗漏现象。
四、设备安装与调试4.1 水泵安装根据设计要求，将水泵安装到指定位置，并进行固定。
4.2 电机安装安装水泵配套的电机，并进行电气连接。
4.3 设备调试对安装好的水泵和电机进行调试，确保设备能够正常运行。
五、管道敷设与连接5.1 进水管道敷设按照设计要求，敷设进水管道，并进行固定和密封处理。
5.2 出水管道敷设同样，按照要求敷设出水管道，确保水流顺畅。
5.3 管道连接对敷设好的管道进行连接，确保连接处无渗漏。
六、系统联调与测试6.1 系统联调对整个供水系统进行联调，确保各设备协同工作正常。
6.2 压力测试对供水系统进行压力测试，确保管道和设备的承压能力满足要求。
七、安全技术措施7.1 防雷接地对水泵房进行防雷接地处理，确保设备安全。
7.2 电气安全对电气部分进行安全检查，确保无漏电、短路等现象。
7.3 消防安全配置相应的消防设施，如灭火器、消防栓等，确保施工和后期使用的消防安全。
八、工程验收与交付8.1 自检与整改在施工完成后进行自检，对发现的问题进行整改。
一、编制依据1. 《建筑给水排水设计规范》（GB50015-2003）2. 《泵及泵站设计规范》（GB 50265-2017）3. 《建筑给水排水及采暖工程施工质量查收规范》（GB 50242-2002）4. 设计单位提供的技术要求5. 施工现场实际情况二、工程概况1. 工程名称：XX水泵房安装工程2. 工程地点：XX市XX区XX街道3. 主要设备：水泵、电机、控制柜、阀门、管道等4. 施工工期：XX个月三、施工准备1. 施工技术准备- 组织施工人员学习相关规范、标准和施工图纸，确保施工人员掌握施工工艺和质量要求。
- 准备施工所需的材料、设备、工具和检测仪器。
2. 施工现场准备- 清理施工现场，确保场地平整、排水畅通。
- 设置施工围挡，做好安全防护措施。
- 布置临时设施，如办公室、材料堆场、施工通道等。
四、施工技术措施1. 基础施工- 按设计要求进行基础开挖，检查基础尺寸、标高和垂直度。
- 基础混凝土浇筑，确保混凝土强度和密实度。
2. 水泵安装- 检查水泵外观、性能参数和随机附件，确保符合要求。
- 在基础上放置水泵，调整水泵水平度。
- 安装水泵电机，连接电机与水泵，确保电机与水泵同心。
3. 电机安装- 检查电机外观、性能参数和随机附件，确保符合要求。
- 在基础上放置电机，调整电机水平度。
- 安装电机支架，确保支架稳固。
4. 管道及支架安装- 检查管道材质、规格和连接方式，确保符合要求。
- 安装管道支架，确保支架稳固、间距合理。
- 安装管道，确保管道连接牢固、密封良好。
5. 阀门安装- 检查阀门外观、性能参数和随机附件，确保符合要求。
- 安装阀门，确保阀门开关灵活、密封良好。
6. 系统试压与泵组试运行- 对管道系统进行试压，确保管道强度和密封性。
- 对泵组进行试运行，检查泵组运行状态和性能。
五、安全技术措施1. 施工现场设置安全警示标志，做好安全防护措施。
2. 施工人员必须佩戴安全帽、安全带等个人防护用品。
水泵联合试运转方案及安全技术措施试验地****水平泵房 施工单位：机电 部编制人:部 长:编制日期： 2018 年4 月18 日执行日期：2018 年月日************** 煤矿审批意见贯彻学习记录***水平泵房水泵联合试运转方案及安全技术措施为认真搞好煤矿井下排水联合试验工作，提高矿井防灾抗灾能力，确保矿井雨季安全度汛，根据《煤矿安全规程》规定，针对矿井实际情况，由机电部组织对***水平排水系统联合运转进行测试，检验工作、备用、检修水泵同时运行情况，主排水管、备用排水管同时排水状况，检验能否满足矿井最大涌水量时排水要求，保证矿井排水泵正常运行，特制定本方案及安全技术措施。
一、_____________________ 施工时间：2018年__ 月日时分二、人员组织安全负责人：施工负责人：技术负责人：参加施工人员：_____________________________________________________三、试验前的准备工作1、在水泵联合试运转前检查双回路供电是否可靠。
2、必须对水泵及吸、排水管路、水泵控制开关、电机进行一次全面检查，发现问题及时处理，以确保每台水泵在试验期间均可投入正常运行，每台水泵必须配备灵敏可靠的压力表、真空表。
3、对变电所、水泵开关、供电线路进行一次全面检查，并对整定值进行检查核对，发现问题及时处理，并通知调度室在水泵联合试运转期间工作面应停止设备运行，确保在联合试运转期间供电可靠。
4、水泵联合试运转前，必须提前通知水泵房司机保持水仓三分之二的储水量，并彻底清挖吸水井与水仓，详细检查吸水井及排水闸阀等，发现问题及时处理，以保证在试验期间水泵快速启动，装置灵敏可靠、操作方便快捷，流水畅通。
5、水仓要留有足够联合试运转的水量6、将水仓及地面矿井水处理池预留有效容积，防止水量过大造成溢流。
7、水泵试运转前应通知调度指挥中心、变电所等相关岗位。
8水泵联合试运转前，矿井必须停止副斜井绞车、架空乘人装置等非重要生产负荷。
1. 《建筑给水排水设计规范》（GB50015-2003）2. 《泵房设计规范》（GB50181-2003）3. 《建筑给水排水及采暖工程施工质量查收规范》（GB50242-2002）4. 设计单位提供的技术要求二、工程概况1. 工程名称：生活水泵房安装工程2. 工程地点：[具体地址]3. 工程规模：[具体规模]4. 工程内容：生活水泵房设备安装、管道安装、电气控制柜安装、调试等三、施工准备1. 施工技术准备（1）熟悉施工图纸，掌握施工工艺、技术要求；（2）对施工人员进行技术交底，确保施工质量；（3）组织材料、设备、工具等进场，确保施工顺利进行。
2. 施工现场准备（1）施工现场清理，确保场地平整、畅通；（2）搭建临时设施，如施工用脚手架、临时电源等；（3）施工区域进行安全防护，确保施工安全。
四、施工技术措施1. 设备基础施工（1）基础施工前，对地基进行检测，确保地基承载力符合要求；（2）根据施工图纸，进行基础放样，确保基础尺寸准确；（3）浇筑混凝土基础，控制混凝土强度，确保基础质量。
2. 水泵安装（1）安装前，检查水泵设备，确保设备完好；（2）按照水泵安装图，进行水泵就位；（3）安装水泵时，注意水平度和垂直度，确保安装精度；（4）连接水泵进出口管道，确保管道连接牢固。
3. 管道安装（1）管道安装前，检查管道材质、规格，确保符合要求；（2）按照施工图纸，进行管道布置，确保管道走向合理；（3）管道连接时，注意连接牢固，避免渗漏；（4）管道安装完成后，进行压力试验，确保管道无泄漏。
4. 电气控制柜安装（1）安装前，检查电气控制柜设备，确保设备完好；（2）按照施工图纸，进行电气控制柜就位；（3）连接电气控制柜内外线路，确保线路连接正确；（4）调试电气控制柜，确保控制系统正常运行。
5. 系统调试（1）完成设备、管道、电气控制柜安装后，进行系统调试；（2）检查水泵运行情况，确保水泵运行稳定；（3）检查管道压力，确保管道无泄漏；（4）检查电气控制系统，确保控制系统正常运行。

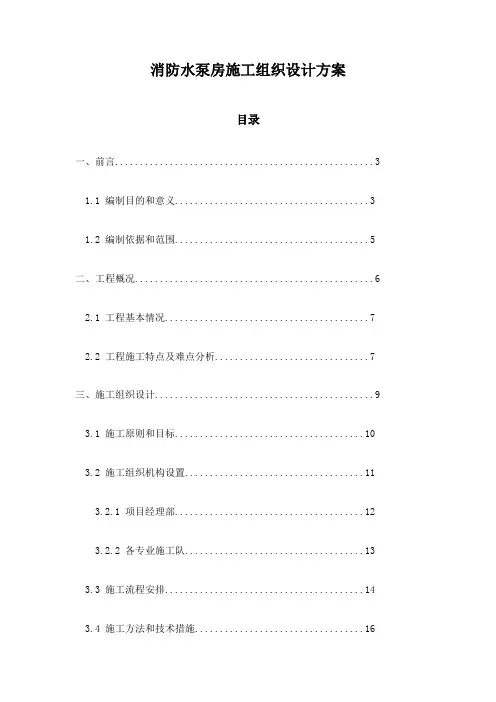

消防水泵房施工组织设计方案目录一、前言 (3)1.1 编制目的和意义 (3)1.2 编制依据和范围 (5)二、工程概况 (6)2.1 工程基本情况 (7)2.2 工程施工特点及难点分析 (7)三、施工组织设计 (9)3.1 施工原则和目标 (10)3.2 施工组织机构设置 (11)3.2.1 项目经理部 (12)3.2.2 各专业施工队 (13)3.3 施工流程安排 (14)3.4 施工方法和技术措施 (16)四、施工准备工作 (17)4.1 材料设备准备 (19)4.2 施工现场准备 (20)4.3 人员培训和技术交底 (21)五、主要施工方法 (22)5.1 土建工程 (24)5.2 水泵安装 (25)5.3 电气安装 (27)5.4 装饰装修工程 (27)六、施工进度计划 (28)6.1 总体进度计划 (29)6.2 各阶段进度计划 (30)6.3 进度控制措施 (31)七、质量控制 (32)7.1 质量目标和标准 (33)7.2 质量保证措施 (34)7.3 质量检查与验收 (35)八、安全管理 (36)8.1 安全目标和措施 (37)8.2 安全教育和培训 (39)8.3 安全检查和隐患排查 (39)九、环境保护 (40)9.1 环境保护目标和措施 (41)9.2 施工噪声控制 (42)9.3 废弃物处理 (43)十、文明施工 (44)10.1 施工现场管理 (46)10.2 材料和设备管理 (47)10.3 环境卫生管理 (48)十一、应急预案和救援措施 (50)11.1 应急预案编制 (51)11.2 救援队伍组建 (53)11.3 应急演练和评估 (54)一、前言为确保杭州市某项目消防水泵房的顺利建设，保障项目工程造价合理、进度满足要求、安全可靠、质量合格，特制定本施工组织设计方案。
本方案根据相关国家标准、规范及建设项目的技术指标，结合施工现场实际情况，对消防水泵房施工进行全面规划设计。
施工方案及主要技术措施目录一、前言 (3)1.1 编制依据 (4)1.2 工程概况 (5)1.3 施工目的及意义 (6)二、施工方案 (7)2.1 施工流程 (8)2.2 施工方法 (10)2.2.1 土建工程 (11)2.2.2 安装工程 (13)2.2.3 装饰工程 (14)2.3 施工进度计划 (16)2.4 施工资源安排 (17)2.5 施工质量控制 (18)三、主要技术措施 (19)3.1 土建工程技术措施 (20)3.1.1 基础处理 (21)3.1.2 模板安装 (23)3.1.3 混凝土浇筑 (24)3.1.4 砌筑工程 (25)3.2 安装工程技术措施 (26)3.2.1 设备安装 (27)3.2.2 管道安装 (28)3.2.3 电气安装 (29)3.3 装饰工程技术措施 (31)3.3.1 地面铺设 (32)3.3.2 墙面处理 (33)3.3.3 顶棚装修 (34)3.3.4 油漆工程 (36)四、安全生产及文明施工 (38)4.1 安全生产措施 (39)4.1.1 安全组织 (40)4.1.2 安全教育 (41)4.1.3 安全检查 (42)4.2 文明施工措施 (43)4.2.1 环境保护 (44)4.2.2 劳动保护 (45)4.2.3 现场管理 (46)五、风险评估与应对措施 (47)5.1 风险识别 (49)5.2 风险评估 (50)5.3 应对措施 (52)一、前言本次施工方案的制定旨在确保项目顺利进行，实现高质量的施工效果。
我们将通过详细的施工方案和主要技术措施，确保每个施工环节都得到精准把控，从而满足项目的需求。
本文档的施工方案及主要技术措施部分，是我们根据多年经验和专业知识，结合项目实际情况，经过深入研究与讨论后制定的。
我们充分认识到施工的重要性及其对施工质量和项目成功的深远影响，我们将竭尽全力确保本次施工过程的顺利进行。
在编制本方案时，我们充分考虑了项目的特点、施工环境、技术要求以及安全因素等。
版权声明：此文件属中国核工业二四建设有限公司知识产权；未经同意，不得使用、复制、转换，违者公司有权追究其法律责任。

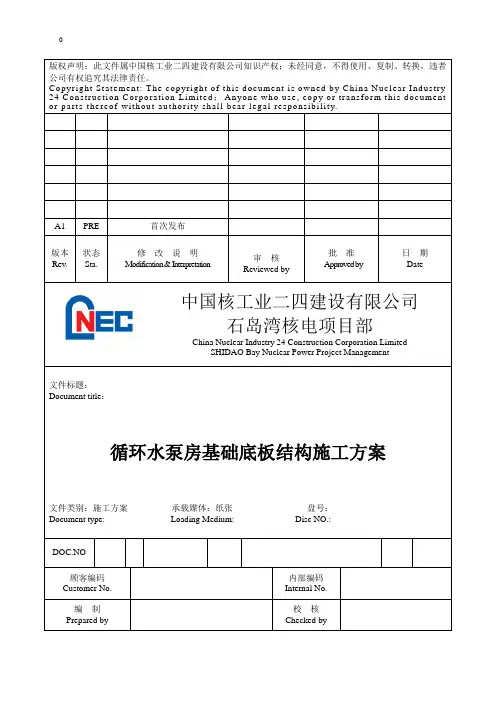

Copyright State ment: The copyright of this d ocument is owned b y China Nuclear Industr y 24 Construction Corporation Limited；Anyone who use, copy or tr ansform this document or parts thereof without au thority shall bear legal responsibility.A1 PRE 首次发布版本Rev. 状态Sta.修改说明Modification & Interpretation审核Reviewed by批准Approved by日期Date中国核工业二四建设有限公司石岛湾核电项目部China Nuclear Industry 24 Construction Corporation LimitedSHIDAO Bay Nuclear Power Project Management文件标题：Document title：循环水泵房基础底板结构施工方案文件类别：施工方案承载媒体：纸张盘号：Document type: Loading Medium: Disc NO.:DOC.NO顾客编码Customer No.内部编码Internal No.编制Prepared by校核Checked by版本：A1页码：1/18修改说明版本批准日期章节号修改内容版本：A1页码：2/18目录1.编制依据2.工程概况3.施工准备4.施工总体思路及部署5. 主要施工方法及技术措施6.质量保证措施7.安全保证措施8.环境保护措施9.工作危险源分析10.附录版本：A1页码：3/18 1.编制依据1.1《山东石岛湾核电厂高温气冷堆循环水泵房下部结构施工图》1.2《建筑地基基础工程施工质量验收规范》GB50202-2002；1.3《混凝土结构工程施工及验收规范》GB50204-2002；1.4《大体积混凝土施工规范》GB50496-2009；1.5《地下防水工程施工质量验收规范》GB50208-2008；1.6《钢筋机械连接通用技术规范》JGJ107-2010；1.7《钢筋焊接及验收规程》JGJ18-2003；1.8《建筑施工手册》第五版；1.9《工程测量规范》GB50026-20071.10《中华人民共和国建设工程安全生产管理条例实施手册》2.工程概况2.1现场条件循环水泵房基础底板施工前，要求前期施工准备工作已基本完成，四通一平及垂直运输条件形成；深埋接地施工完毕；边坡处理完成；现场的临时水、电、气已具备施工条件。

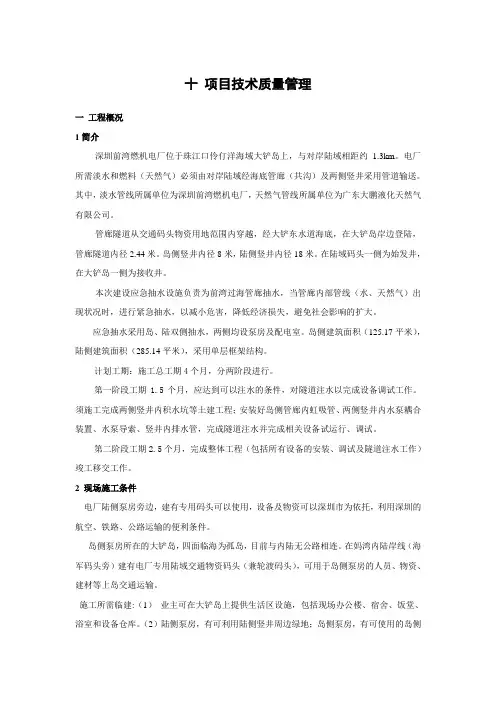

十项目技术质量管理一工程概况1简介深圳前湾燃机电厂位于珠江口伶仃洋海域大铲岛上，与对岸陆域相距约 1.3km。
电厂所需淡水和燃料（天然气）必须由对岸陆域经海底管廊（共沟）及两侧竖井采用管道输送。
其中，淡水管线所属单位为深圳前湾燃机电厂，天然气管线所属单位为广东大鹏液化天然气有限公司。
管廊隧道从交通码头物资用地范围内穿越，经大铲东水道海底，在大铲岛岸边登陆，管廊隧道内径2.44米。
岛侧竖井内径8米，陆侧竖井内径18米。
在陆域码头一侧为始发井，在大铲岛一侧为接收井。
本次建设应急抽水设施负责为前湾过海管廊抽水，当管廊内部管线（水、天然气）出现状况时，进行紧急抽水，以减小危害，降低经济损失，避免社会影响的扩大。
应急抽水采用岛、陆双侧抽水，两侧均设泵房及配电室。
岛侧建筑面积（125.17平米），陆侧建筑面积（285.14平米），采用单层框架结构。
计划工期：施工总工期4个月，分两阶段进行。
第一阶段工期1.5个月，应达到可以注水的条件，对隧道注水以完成设备调试工作。
须施工完成两侧竖井内积水坑等土建工程；安装好岛侧管廊内虹吸管、两侧竖井内水泵耦合装置、水泵导索、竖井内排水管，完成隧道注水并完成相关设备试运行、调试。
第二阶段工期2.5个月，完成整体工程（包括所有设备的安装、调试及隧道注水工作）竣工移交工作。
2 现场施工条件电厂陆侧泵房旁边，建有专用码头可以使用，设备及物资可以深圳市为依托，利用深圳的航空、铁路、公路运输的便利条件。
岛侧泵房所在的大铲岛，四面临海为孤岛，目前与内陆无公路相连。
在妈湾内陆岸线（海军码头旁）建有电厂专用陆域交通物资码头（兼轮渡码头），可用于岛侧泵房的人员、物资、建材等上岛交通运输。
施工所需临建:（1）业主可在大铲岛上提供生活区设施，包括现场办公楼、宿舍、饭堂、浴室和设备仓库。
（2）陆侧泵房，有可利用陆侧竖井周边绿地；岛侧泵房，有可使用的岛侧竖井周边空地，因此可以考虑自建施工生活生产及仓库等临时设施。
水泵房施工技术措施集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-水泵房施工技术措施一、工程概况井底车场位于深254.00m-259.00m处，井口设计标高997.000，井底车场的相对标高为+0.000，绝对标高+738.000；变电所硐室和水泵房，变压器室净高4.05m，净宽5.5m；墙基础深度均为350m，底板厚度均为150m。
变电所硐室和水泵房巷道长度共计56.15m，变压器室巷道长度为7.2m，变电所通道和水泵房通道长度都为19.96m。
巷道设计掘进断面形状均为半圆拱形；支护形式为砼碹，混凝土标号为C20，支护厚度均为350m，变电所通道和水泵房通道长度都为19.96m，变电所和水泵房通道净高3.2m，净宽3.00m；墙基础深度为350m，底板厚度均为150m。
巷道设计掘进断面形状均为半圆拱形；支护形式为砼碹，混凝土标号为C20，支护厚度均为200m。
变电所硐室和水泵房设计断面分别为：24.1m掘进断面为24.1m，净断面19m，墙净高1.30m，拱高2.75m，宽度5.5m。
墙基础深度均为0.35m。
支护厚度均为350mm。
变电所通道和水泵房通道设计断面分别为：掘进断面为10.8m，净断面8.6m，墙净高1.7m，拱高1.5m，宽度为3.00m。
墙基础深度均为0.35m，支护厚度均为200m。
见巷道平面、断面图。
二、施工方案根据水仓施工设计要求，综合我方自身实力，采用实施“三八”制作业方式，机电维护为包机制，定岗定员，２４小时完成进尺３.４ｍ循环作业。
工程施工采用机械化配套、两掘一喷施工作业方式进行施工，掘进采用普通法施工，巷道一次成巷：Ｔ－２７型气腿风钻打眼，眼深１.８－２.０ｍ，中深孔一次性装药、光面爆破，利用耙岩机装矸，０.７５ｍ矿车运输，绞车罐笼提升至井口，利用井上运输系统，将矸石排至矿石指定的位置。
如遇围岩整体条件差、岩石较破碎时，可增加挂金属网喷浆进行支护；掘进循环采用一掘一喷作业方式，待通过破碎带后，在恢复两掘一喷的正规循环。
若遇揭煤、或巷道贯通时，另行编制揭煤、贯通转向措施。
三、施工方法：1.掘进采用普通法光面爆破施工，巷道一次成巷，打眼采用的Φ４２一字型合金钻头、Φ22的中空六角合金钢钻杆利用YT-27风钻打眼，炮眼深度2.0米，选用山西潞安民爆器材有限责任公司生产的2#岩石乳化炸药，药卷直径选用Φ35mm的药卷；山西壶关化工集团有限公司生产的3米长脚线1-7段毫秒延期电雷管，隔段使用；装药结构可根据破岩情况适时采用反向或正向连续装药结构。
起爆顺序：从掏槽眼到辅助眼依次起爆，周边眼最末起爆，雷管从内向外逐次为1、3、5、7段起爆，连线方式为串联，放爆器引爆。
附巷道爆破图表打眼：下井前要检查钻具各部位能否正常工作，当确认钻具能正常工作时，方可下钻工作，打眼前按设计要求划出轮廓线，点出炮眼位置后，方可打眼。
打眼前锚杆空顶距离不得大于1.5m。
装药、连线、放炮：首先将炮眼内的残渣吹净，并检查炮孔深度是否符合设计要求，然后按爆破设计要求装填药卷。
经检查装药无误后，即可进行连线工作，联好线检查无误后，设备保护好，人员安全撤离，放炮器进行起爆。
钻眼、爆破时应注意事项：a、钻眼前应严格执行敲帮、问顶的制度，检查好巷道顶帮，处理掉危岩。
b、打眼前应根据测量给定中线和腰线画出巷道轮廓线。
c、打眼时，炮孔要直，孔位要准，各个炮孔的孔向和孔位要严格按要求施工。
d、钻工要严格按规程操作，保证钻具正常运转。
e、装药时要严格按爆破图表要求施工，装药前必须扫孔，把孔内的残渣清除干净，并逐一装填，填够炮泥。
f、雷管使用前必须检查雷管段数及型号，过期的或不同型号、不同厂家生产的雷管严禁混合使用。
放炮前检查工作面所有设备是否安全。
出矸：巷道内的矸石，利用耙岩机扒、装矸，0.75ｍ3矿车运输，通过提升绞车、罐笼将矿车提至井口进入井上运输系统，排至矿方指定场所。
2、永久支护临时支护：将巷道规格找够后，打锚杆、锚索进行临时支护，水泵房和变电所峒室锚杆采用为MHΦ18×2200mm的树脂式锚杆，使用2360和2335的超快和快速两个药卷，泵房通道和变电所通道锚杆采用为MH-2型Φ18×2200mm的树脂式锚杆，使用2360和2335的超快和快速两个药卷，锚杆间、排距为800*800mm，预应力为50KN。
锚索采用型号为OVM15-3，锚孔Φ89mm、孔深8.0m、锚索长度为8.5m、外露0.5m,排距为4000mm,预应力为300KN。
然后喷浆进行临时支护。
永久支护：临时支护后，浇注混凝土厚度为350mm。
泵房通道和变电所通道浇注混凝土厚度为200mm。
浇注混凝土前，先按巷道规格找好模板规格，然后进行浇注。
喷射砼原料采用：喷射砼的制作与输送：在井口集中拌站将水泥、石子和河砂，按配合比例全部送入JS-350型强制式搅拌，使砂、石颗粒与水泥拌和均匀，直接装入矿车内，通过绞车罐笼提升运至井下工作面，人工送入喷浆机并按规定掺量量加入3-5﹪的速凝剂，进行喷射混凝土施工。
四、技术要求:1、巷道掘进宽度:变电所硐室和水泵房巷中心至两帮均为3100mm,变电所通道和泵房通道巷中心至两帮均为1700mm,掘进宽度允许偏差-50-200mm 为合格,0-200mm为优良.2、巷道净宽：变电所峒室和水泵房巷中心至两帮均2750mm，变电所通道和泵房通道巷中心至两帮均为1500mm，净宽度允许偏差为0-+150mm为合格，0-100mm为优良。
3、巷道掘进高度：变电所峒室和水泵房拱基线至正顶高度为3100mm，拱基线至底板高度为1450mm，变电所通道和泵房通道拱基线至正顶高度为1700mm，拱基线至底板高度为1850mm，掘进高度允许偏差-50--+200mm 为合格，0-200mm为合格。
4、巷道净高：变电所峒室和水泵房拱基线至正顶高度为2750mm，拱基线至底板高度为1300mm，变电所通道和泵房通道拱基线至正顶高度为1500mm，拱基线至底板高度为1850mm，掘进高度允许偏差为0-+150mm为合格，0-100mm为优良。
4、巷道净高；变电所硐室和水泵房拱基线至正顶高度为基为2750mm拱基线至底板高度为1300mm，变电所通道和泵房通道拱基线至正顶高度为1500mm，拱基线至底板高度为1700mm，净高度允许偏为0-150mm为合格，0-100mm为优良。
5、巷道砼支护厚度不小于设计90%为合格，不小于设计为优良。
６、砼表面质量顺滑，壁后无空帮、空顶现象。
７、巷道基础深度不小于设计的10%为优良，表面平整度允许偏差≤50mm。
8、水泥、砂子、米石、速凝剂等原材料必须采购合格品，不合格的产品不准进场，严禁使用不合格产品，材料进场要有合格证，并进行抽检。
（二）质量控制措施和管理重点1、质量控制措施（１）严格控制掘进断面，做到不欠挖、超挖不大于技术规范规定。
（２）保证周边眼装药量，严格控制炮眼装药量，雷管不能混装，炮泥充填质量好。
（3）施工用的机具等必须经过检查，确认完好后方可使用。
（4）严格控制施工材料的进货检验和试验，材料要有合格证，材料进场后按规定做各项试验，符合规定要求后方可用于工程施工。
2、质量管理重点（1）巷道中、腰线（2）巷道规格及巷道质量（3）砼原材料进货及搅拌质量。
五、施工系统1、通风系统掘进工作面采用压入式通风方式，地面风机选用KDFNо6.3-15型对旋式风机，风筒为Φ800mm阻燃风筒，风筒口距工作面岩巷部不大于10m，煤巷不大于5m,风筒要求逢环必挂，吊挂平直，并实行挂牌管理，专人负责。
巷道通风实施风电闭锁保护，使用瓦斯监控仪监控瓦斯。
2、运输系统排矸：巷道内的矸石，利用耙岩机扒装矸，矿车运输，通过提升绞车、罐笼将矿车提至井口进入井上运输系统，排到指定场地。
供料：由地面通过矿车下放到井底，再运至工作面。
３、供风、供水系统压风选用三台GA110/7.5型压风机，两台螺栓压风机，通过一趟Φ159mm 管路向井下作业的风钻供风，井口附近设油水分离器。
选用一趟Φ59mm管路作为工作面打钻作业的供水管路，供水方式为地面供水，并与压风管一路固定井壁，为保证稳压供水，底部安设卸压阀。
4、供电系统井筒悬吊一趟U3×16+1×6动照电缆，供工作面动力和照明使用。
5、信号系统施工期间，设独立提升信号系统，井筒悬吊一趟U3×6+1×6橡套电缆作为井上下信号联系；井上下联系方式为：井口信号房和井底在信号电缆上独立设打点器将信号互相传送，同时以声光显示：井口信号房与绞车房之间设独立的信号，主提设一套KJX-K-1型煤矿专用通讯信号装置，并在绞车房配备井口监视电视系统，另设一趟真通电话。
６、排水系统工作面的污水通过水沟排至井筒水窝内，井筒内的污水通过井底安设的型号为80DGL-75Χ5卧泵排至地面。
六、施工安全技术措施（一）、掘进作业安全措施1、打眼前应检查风钻各连接部分是否牢固，风水带连接是否牢固有无漏风漏水现象。
２、打眼前及放炮后及时敲帮问顶加强顶板管理，防止片帮冒顶事故发生。
3、放炮前必须把所有器具收放到安全位置，防止放炮损坏设备。
４、放炮前在有能进入放炮地点的所有通道设好警戒，以免他人误入放炮区。
5、放炮前班组长必须清点人数，确认无误后，方可下达放炮命令，放炮时，全部人员撤到安全距离以外。
6、放炮员必须持证上岗，执行“一炮三检”和三人连锁放炮制。
