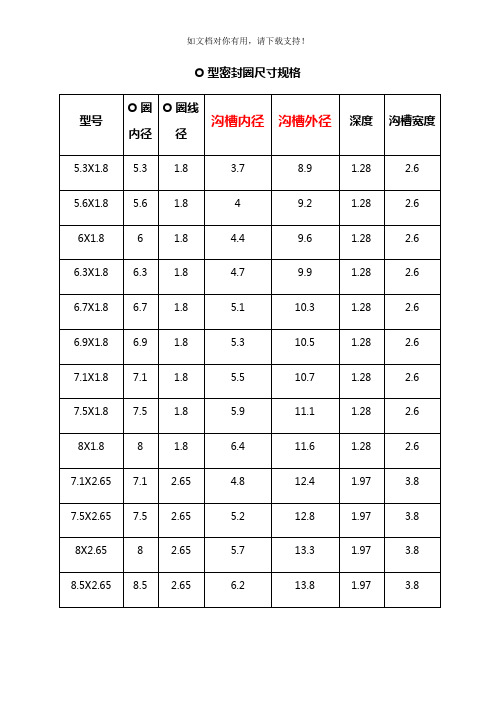

O型密封圈尺寸规格表以下是O型密封圈的尺寸规格表。
该表包括了不同内径和型号的O圈，以及其沟槽内径、沟槽外径、深度和宽度等详细信息。
内径（mm）| 型号 | 径（mm）| 沟槽内径/沟槽外径（mm）| 深度/宽度（mm）5.3 | 1.8 | 1.8 | 3.7/4.8 | 5.3X1.8/1.285.6 | 1.8 | 1.8 | 4.0/5.2 | 5.6X1.8/1.286.0 | 1.8 | 1.8 | 4.4/5.7 | 6.0X1.8/1.286.3 | 1.8 | 1.8 | 4.7/6.2 | 6.3X1.8/1.286.7 | 1.8 | 1.8 | 5.1/8.9 | 6.7X1.8/1.286.9 | 1.8 | 1.8 | 5.3/9.2 | 6.9X1.8/1.287.1 | 1.8 | 1.8 | 5.5/9.6 | 7.1X1.8/1.287.5 | 1.8 | 1.8 | 5.9/9.9 | 7.5X1.8/1.288.0 | 1.8 | 1.8 | 6.4/10.3 | 8.0X1.8/1.287.1 | 2.65 | 1.97 | 5.5/10.7 | 7.1X2.65/1.977.5 | 2.65 | 1.97 | 5.9/11.1 | 7.5X2.65/1.978.0 | 2.65 | 1.97 | 6.2/11.6 | 8.0X2.65/1.978.5 | 2.65 | 1.97 | 8.9/12.4 | 8.5X2.65/2.69.0 | 2.65 | 1.97 | 9.2/12.8 | 9.0X2.65/2.69.5 | 2.65 | 1.97 | 9.6/13.3 | 9.5X2.65/2.610.0 | 2.65 | 1.97 | 9.9/13.8 | 10.0X2.65/2.610.6 | 2.65 | 1.97 | 10.3/14.3 | 10.6X2.65/2.611.2 | 2.65 | 1.97 | 10.5/14.8 | 11.2X2.65/2.611.8 | 2.65 | 1.97 | 10.7/15.3 | 11.8X2.65/2.612.5 | 2.65 | 1.97 | 11.1/15.9 | 12.5X2.65/2.613.2 | 2.65 | 1.97 | 11.6/16.5 | 13.2X2.65/2.614.0 | 2.65 | 1.97 | 12.4/17.1 | 14.0X2.65/2.615.0 | 2.65 | 1.97 | 12.8/17.8 | 15.0X2.65/2.616.0 | 2.65 | 1.97 | 13.3/18.5 | 16.0X2.65/2.617.0 | 2.65 | 1.97 | 13.8/19.3 | 17.0X2.65/2.618.0 | 2.65 | 1.97 | 14.3/20.3 | 18.0X2.65/2.619.0 | 2.65 | 1.97 | 14.8/21.3 | 19.0X2.65/2.620.0 | 2.65 | 1.97 | 15.3/22.3 | 20.0X2.65/2.621.2 | 2.65 | 1.97 | 15.9/23.3 | 21.2X2.65/2.6上表列出了不同内径和型号的O型密封圈的详细尺寸规格，包括沟槽内径、沟槽外径、深度和宽度等信息。
O型密封圈尺寸规格O型橡胶密封圈由一个低磨擦的填充聚四氟乙烯（PTFE环和0形橡胶密封圈组合而成，0形圈提供足够的密封预紧力，并对PTFE环的磨耗起补偿作用。
PTFE摩擦系数小，动静摩擦系数相近。
适用于高低速往复运动及高压系统的油缸活塞杆密封。
采用两个阶梯圈密封，可达到零泄露。
0型橡胶密封圈材料0型橡胶密封圈的材料：阶梯圈为填充聚四氟乙烯PTFE0型橡胶密圭寸圈特征2、安装方便由于0型橡胶密封圈本身及安装部位结构都极其简单，且已形成标准化，因此安装更换都非常容易。
3、适用范围广通过选用合适的橡胶材料和适当的配方设计，实现对油、水、空气、煤气及各种化学介质有效的密封作用。
温度使用范围广—60C〜+220 C）,固定使用时压力可达1500Kg/cm2（与补强环并用）4、种类丰富适合各种用途材料，尺寸和沟槽都已标准化，应用范围0型橡胶密封圈广泛用于内燃机车、汽车、拖拉机、工程机械、机床及各种液压气动元件等密封，可承担固定、往复和旋转运动的密封，在机械产品的密封中0型橡胶密封圈占50%以上。
根据需要，可生产用于耐高温、低温真空、高压和不同介质的各种特殊用途密封圈及异形橡胶密封制品。
安装0形圈（0型橡胶密封圈）的安装注意事项一、安装0形圈（0型橡胶密封圈）的要求在安装0形圈（0型橡胶密封圈）之前，检查以下各项：1引入角是否按图纸加工锐边是否倒角或倒圆；2内径是否去除毛刺表面有无污染；3密封件和零件是否已涂抹润滑脂或润滑液（要保证弹性体的介质相容性，推荐用所密封的液体来润滑）；4不得使用含固体添加剂的润滑脂，如二硫化钼、硫化锌二、手工安装0形圈（0型橡胶密圭寸圈）:1使用无锐边的工具；2保证0形圈（0型橡胶密封圈）不扭曲，不得过量拉伸0形圈（0型橡胶密封圈）;3尽量使用辅助工具安装0形圈（0型橡胶密封圈），并保证正确定位；4对于用密圭寸条粘接成的0形圈（0型橡胶密圭寸圈），不得在连接处拉伸。
三、安装螺丝、花键等1当0形圈（0型橡胶密封圈）拉伸后，要通过螺丝、花键、键槽等时，必须使用安装心轴。
O型密封圈尺寸规格一、安装O形圈(O型橡胶密封圈)的要求在安装O形圈(O型橡胶密封圈)之前，检查以下各项：1.引入角是否按图纸加工锐边是否倒角或倒圆;2.内径是否去除毛刺表面有无污染;3.密封件和零件是否已涂抹润滑脂或润滑液(要保证弹性体的介质相容性，推荐用所密封的液体来润滑);4.不得使用含固体添加剂的润滑脂，如二硫化钼、硫化锌。
二、手工安装O形圈(O型橡胶密封圈)：1.使用无锐边的工具;2.保证O形圈(O型橡胶密封圈)不扭曲，不得过量拉伸O形圈(O型橡胶密封圈);3.尽量使用辅助工具安装O形圈(O型橡胶密封圈)，并保证正确定位;4.对于用密封条粘接成的O形圈(O型橡胶密封圈)，不得在连接处拉伸。
三、安装螺丝、花键等1.当O形圈(O型橡胶密封圈)拉伸后，要通过螺丝、花键、键槽等时，必须使用安装心轴。
该心轴可以用较软、光滑的金属或塑料制成，不得有毛刺或锐边。
2.安装压紧螺丝时，应对称旋紧螺丝，不得按方向顺序旋紧。
一、O形橡胶密封圈是一种断面形状为圆形的密封元件，它广泛用于多种机械设备中，在一定温度、压力及不同的液体或气体介质中起到密封作用，与其它密封圈相比，具有如下的优越性能：①、密封部位结构简单，安装部位紧凑，而且重量较轻。
②、有自密封作用，往往只用一个密封件便能完成密封效果。
③、密封性能好，用作固定密封时几乎没有泄漏，用作运动密封时，只在速度较高时才有些泄漏。
④、运动摩擦阻力很小，对于压力交变的场合也能适应。
⑤、尺寸和沟槽已标准化，成本低，产品易得，便于使用和外购。
与其它密封圈相比，也存在下列三个问题：①、起动时的摩擦阻力大。
②、用作气动装置的密封时，必须加润滑油，防止磨损。
③、对偶合配件，如运动面、沟槽、间隙等的加工尺寸及精度要求很严。
常用O型密封圈尺寸参照表
