【2019年整理】混凝土路面设计流程

水泥混凝土路面施工流程及方法随着城市建设的不断发展，水泥混凝土路面的需求量也越来越大。

下面将介绍水泥混凝土路面施工的流程及方法。

一、前期准备1.方案设计：根据实际需要，确定路面设计方案，包括路面厚度、结构层数、配筋等。

2.材料准备：购买水泥、砂、石等材料，并按照需要进行初步测试和检验，确保质量合格。

3.设备准备：准备好混凝土搅拌机、振捣机、铺面机等机械设备，并对其进行维护和保养，确保能正常使用。

二、基层处理1.扫除物料：将路面上的杂物、灰尘等扫除干净，确保基层干净整洁。

2.清水洗净：用高压水枪将基层清洗干净，并使其稍微湿润，有利于混凝土与基层的结合。

3.线划定位：根据设计要求，用线划机在基层上进行标识，确定新路面的位置和尺寸。

三、配筋工作1.搭设模板：根据设计图纸要求，搭设好模板，确保模板牢固且位置准确。

2.焊接钢筋：按照设计要求，在模板内焊接好钢筋网或钢筋架，注意焊接点的质量和准确性。

3.固定钢筋：将钢筋用钢丝或焊接点进行固定，确保钢筋不会移动和变形。

四、混凝土浇筑1.混凝土配制：按照设计要求，准备好适量的水泥、砂、石和水，进行混凝土的配制。

注意控制好水灰比，确保混凝土的强度和耐久性。

2.混凝土搅拌：将配制好的混凝土放入混凝土搅拌机中进行搅拌，搅拌时间一般为2-3分钟，确保混凝土的均匀性。

3.混凝土运输：使用自卸式混凝土运输车将搅拌好的混凝土运输到施工现场，确保混凝土的新鲜度和均匀性。

4.混凝土倾倒：将混凝土倾倒在模板内，用振捣机进行振捣，确保混凝土的密实性和均匀性。

同时，使用平头拍子将混凝土表面进行震实，排除气泡。

5.光面处理：等待混凝土稍微凝固后，使用光面机对路面进行抛光和修整，使路面平整光滑。

五、养护阶段1.灌浆处理：在混凝土初凝后，对路面进行灌浆处理，填充混凝土表面的缝隙，提高路面的密实度和耐久性。

2.喷涂养护剂：在灌浆处理后，使用喷涂机对路面进行喷涂养护剂，减缓混凝土干燥速度，防止开裂和龟裂。

混凝土路面工艺流程一、准备工作1. 测量和规划：确定路面大小、形状和坡度等，并进行测量和规划工作。

2. 地基处理：清理路面上的杂物和泥土，修复或加固不平坦或松散的地基。

3. 基础设施：确保路面下方的管道、电线等基础设施完好无损。

二、模板制作1. 模板选择：根据路面形状和尺寸，选择合适的木质或金属模板材料。

2. 模板安装：根据路面规划和设计，将模板安装在地面上，确保平整和稳固。

三、混凝土浇筑1. 配制混凝土：根据设计要求，准确配制混凝土材料，包括水泥、砂、石子和添加剂等。

2. 搅拌混凝土：使用搅拌机将混凝土材料充分搅拌，确保材料均匀混合。

3. 运输混凝土：使用混凝土运输车将搅拌好的混凝土送至工地。

4. 浇筑混凝土：将混凝土倒入模板内，逐渐均匀地铺平。

四、养护和处理1. 养护：在混凝土铺设完毕后，进行养护工作，包括覆盖保湿膜、定期浇水等，以保持混凝土的湿度和强度发展。

2. 平整和表面处理：使用振动器对混凝土进行振动，使其更加致密和均匀，然后使用刮板将表面平整。

3. 毛刷处理：使用毛刷将混凝土表面进行处理，使其更加光滑和美观。

4. 混凝土缝隙处理：对于需要有缝隙的路面，使用专用工具对混凝土进行切割和处理，形成缝隙。

五、完成工作1. 模板拆除：等待混凝土充分干燥后，拆除模板，清理工地上的杂物和残留物。

2. 清理和维护：对于新铺设的混凝土路面，定期清理和维护，包括清除杂物、修补损坏部分等。

总结：混凝土路面工艺流程包括准备工作、模板制作、混凝土浇筑、养护和处理以及最终完成工作。

在整个工艺流程中，需要进行测量和规划、地基处理、模板选择和安装、混凝土配制和搅拌、运输和浇筑等工作。

养护和处理阶段，需要进行混凝土的养护、平整和表面处理、混凝土缝隙处理等。

最后，完成工作包括模板拆除、清理和维护等。

通过这些工艺步骤，可以确保混凝土路面的质量和使用寿命，并提供舒适和安全的行车环境。

水泥混凝土路面设计告诉你每一步骤以及相应的规范水泥混凝土路面是一种常见的道路建设材料，在公路、城市道路和停车场等地广泛使用。

正确的路面设计可以提高路面的强度和耐久性，确保道路的平稳和安全。

下面将详细介绍水泥混凝土路面设计的每一步骤以及相应的规范。

第一步：确定设计要求在进行水泥混凝土路面设计之前，首先需要确定设计要求。

设计要求包括路面功能、交通量、设计速度、地形和气候条件等因素。

根据不同的要求，选择合适的水泥品种和合理的路面厚度。

第二步：确定路面结构根据设计要求，确定水泥混凝土路面的结构。

路面结构一般包括基层、底基层、底面层和面层。

基层是用来承载荷载并分散荷载的层，底基层是用来增加整体稳定性和承载力的层，底面层是用来保证路面平整度和强度的层，面层是用来保护底部层和提供驾车舒适性的层。

第三步：确定路面厚度根据交通量、荷载和土质条件等因素，确定水泥混凝土路面的厚度。

通常，路面厚度应根据所使用水泥的强度、设计速度和建设成本进行选择。

厚度的计算可以采用厚度设计软件或经验公式进行。

第四步：确定材料配合比根据设计要求和路面厚度，确定水泥混凝土路面的材料配合比。

配合比应满足强度、耐久性和施工性能等要求。

一般情况下，水泥混凝土的配合比包括水灰比、水泥用量、砂石比例和添加剂使用等。

第五步：确定施工工艺根据路面结构和材料配合比，确定水泥混凝土路面的施工工艺。

施工工艺包括挖掘、排水、基层处理、摊铺、压实和养护等步骤。

挖掘要求按照设计要求进行，排水要求保证路面排水畅通，基层处理包括平整化、加固和压实等。

摊铺时要保证均匀的厚度和完整的沥青面层，压实要使用合适的振动器进行。

第六步：确定养护措施以上是水泥混凝土路面设计的每一步骤以及相应的规范。

正确的设计和施工可以提高水泥混凝土路面的强度和耐久性，延长其使用寿命。

另外，需要注意的是，本文仅为基础指导信息，具体的设计和施工应根据当地的道路设计规范进行。

水泥混凝土道路施工设计方案_
首先，需要进行地质勘察，确定道路的路基条件。

地质勘察应包括取
样测试，对土质、地下水位、地基承载力等进行全面的检测。

根据勘察结果，评估地基的承载能力，确定相应的设计参数。

其次，根据道路使用的功能和交通量，确定道路的几何形状。

包括道
路的纵断面、横断面和平面布置。

纵断面应考虑道路的坡度、纵坡和出入
口的设置等。

横断面应根据交通流量确定车道数量和宽度。

平面布置应根
据道路的功能和周边环境确定，包括交叉口的位置和类型等。

然后，进行水泥混凝土的配合比设计。

根据地质勘察结果、道路功能
和设计要求，确定适宜的水泥种类和掺合料，并进行配合比设计。

配合比
应考虑水泥用量、砂石用量、水灰比等因素，以保证混凝土的强度和耐久性。

同时，需要进行试块试验，验证设计的配合比满足施工要求。

接下来，进行施工工艺设计。

根据水泥混凝土道路的施工要求，确定
施工工艺和施工方法。

包括路基的处理、基层的铺设和压实、面层的浇筑
和养护等。

工艺设计应考虑施工的顺序、设备的选择和施工中可能遇到的
问题，并制定相应的解决措施。

最后，进行施工图设计。

根据前面的设计内容，制定详细的施工图纸。

施工图纸应包括路基的剖面图、基层和面层的平面图、交叉口的示意图等，以指导施工人员进行施工。

综上所述，水泥混凝土道路施工设计方案应包括地质勘察、几何设计、配合比设计、工艺设计和施工图设计等内容。

通过综合考虑这些方面的因素，可以确保水泥混凝土道路施工的质量和安全性。

混凝土道路标准设计流程一、引言混凝土道路是现代交通建设中常见的道路类型，具有较高的强度和耐久性，同时也能够提供良好的行车舒适性和安全性。

在混凝土道路的设计过程中，需要遵循一定的标准和规范，以确保道路的质量和可靠性。

本文将介绍混凝土道路的标准设计流程，包括规划设计、路基设计、路面设计、排水设计等方面的内容。

二、规划设计1. 路线选址：在确定混凝土道路的路线时，需要考虑道路的通行性、经济性和环保性等因素，同时也需考虑周边环境和土地利用等因素。

2. 道路标准：根据道路的等级和设计速度等要求，确定道路的标准，包括路面宽度、坡度、超高、弯道半径等。

3. 道路断面设计：根据道路标准和交通量等要求，设计道路的断面，包括沿线设施、人行道、非机动车道等。

4. 道路纵断面设计：根据道路标准和地形条件等要求，设计道路的纵断面，包括路基高程、路面厚度等。

5. 道路横断面设计：根据道路标准和地形条件等要求，设计道路的横断面，包括路面宽度、路肩宽度等。

三、路基设计1. 路基厚度设计：根据地质条件和路面荷载等要求，确定路基的设计厚度。

2. 路基材料设计：根据地质条件和土质特点等要求，确定路基的材料类型和厚度。

3. 路基排水设计：根据地质条件和降雨量等要求，设计路基的排水系统，包括排水沟、排水管等。

四、路面设计1. 路面厚度设计：根据路面荷载和使用年限等要求，确定路面的设计厚度。

2. 路面材料设计：根据路面荷载和使用年限等要求，确定路面的材料类型和厚度。

3. 路面结构设计：根据路面荷载和使用年限等要求，设计路面的结构组成，包括基层、底层、面层等。

4. 路面平整度设计：根据行车舒适性和安全性等要求，设计路面的平整度，包括平整度标准和检测方法等。

五、排水设计1. 雨水排放设计：根据降雨量和路面坡度等要求，设计路面的雨水排放系统，包括排水沟、下水管等。

2. 基层排水设计：根据路基地质条件和排水需要等要求，设计基层的排水系统，包括排水沟、井、管道等。

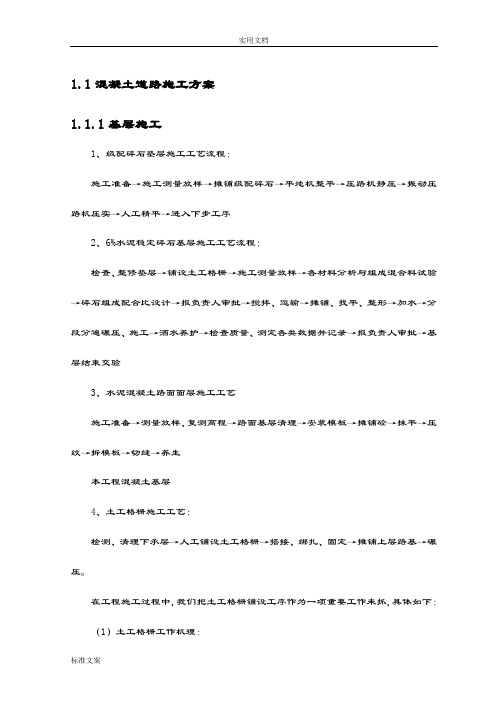

1.1混凝土道路施工方案1.1.1基层施工1、级配碎石垫层施工工艺流程：施工准备→施工测量放样→摊铺级配碎石→平地机整平→压路机静压→振动压路机压实→人工精平→进入下步工序2、6%水泥稳定碎石基层施工工艺流程：检查、整修垫层→铺设土工格栅→施工测量放样→各材料分析与组成混合料试验→碎石组成配合比设计→报负责人审批→搅拌、运输→摊铺、找平、整形→加水→分段分遍碾压、施工→洒水养护→检查质量、测定各类数据并记录→报负责人审批→基层结束交验3、水泥混凝土路面面层施工工艺施工准备→测量放样、复测高程→路面基层清理→安装模板→摊铺砼→抹平→压纹→拆模板→切缝→养生本工程混凝土基层4、土工格栅施工工艺：检测、清理下承层→人工铺设土工格栅→搭接、绑扎、固定→摊铺上层路基→碾压。

在工程施工过程中，我们把土工格栅铺设工序作为一项重要工作来抓，具体如下：（1）土工格栅工作机理：土工格栅的抗拉强度大，可增加路基的稳定性；格栅网眼的存在制约了基层的横向移动，形成了良好的嵌锁作用，使基层具有较好的整体抗剪能力；土工格栅有一定的刚度使上面的负荷得到扩散，提高了基层的承载力。

（2）铺设准备工作：1）地基处理：首先对下层进行整平、碾压，要求平整度不大于15㎜，压实度达到设计要求，表面严禁有碎石、块石等坚硬凸出物。

2）铺设环境：室外气温5℃以上，风力4级以下，无雨、雪。

（3）土工格栅的铺设1）土工格栅的铺设面应较为平整，铺设层应验收合格。

为防纵向歪斜现象，先按幅宽在铺设层划出白线或挂线，即可开始铺设，然后用U型钉固定格栅的端部（每米宽用钉4根，均匀距离固定）；2）固定好格栅端部后，用铺设机或人工方法将格栅缓缓向前拉铺，每铺10米长进行人工调查一次，直至一卷格栅铺完，再铺下一卷，操作同前；3）接铺：以卷长为单位作为铺设的段长，应铺格栅的段长内铺满以后，再整体检查一次铺设质量，然后接着铺设下一段，下一段铺设时，搭接长度不小于30cm，并用绑线固定后继续向前进方向铺第二段。

水泥混凝土路面施工工艺1适用范围本施工工艺适用于市政道路水泥路面、各种等级公路水泥路面工程施工。

2编制依据《混凝土结构工程施工质量验收规范》GB5020 2002《公路工程水泥混凝土试验规程》JTJ053——94《公路工程技术标准》JTJ001——97《公路工程施工安全技术规程》JTJ076——95《砼强度检验评定标准》GBJ10787《水泥砼路面施工及验收规范》GB9787《公路工程质量检验评定标准》JTJ071——983准备工作3.1主要施工机具设备常用施工机具有：强制式搅拌机、自行式砼摊铺机、自卸汽车、泵送车、砼搅拌运输罐车、切缝机、压纹机、垂直振动器、平板振动器切割机、园盘锯、平刨机、焊机、发电机、潜水泵、洒水车等。

3.2技术准备测方案等相应的技术方案。

3.2.1认真熟悉图纸，明确各部位的要求以及复算各种测量数据，如：平曲线的起点、曲中点、曲终点和竖曲线的各种改正数据以及平交交道口、立交道口的交点，复测平面和主程平曲线、竖曲线等桩位。

3.2.2根据设计图纸编制水泥砼路面工程施工措施方案，测量施测方案等相应的技术方案。

3.2.3原材料材质的检验及确定水泥砼的配合比。

3.2.4砼水泥路面基层应坚实、稳定，压实度和平整度、弯沉值等符合设计要求和规范要求。

3.3物资准备3.3.1准备砼水泥路面拌和物的各种原材料，按规范规定并抽样送检，符合设计及规范要求3.3.2准备施工需用的周转材料。

3.4灌施工准备341施工前，进行各工序各流程的技术交底和安全交底。

3.4.2隐蔽资料经专检监理签字确认。

3.4.3砼浇筑会签单已办好，并签发砼施工配合比通知单和砼施工方案。

3.4.4检查基层质量，并且路基应有良好的排水系统。

3.5施工放样3.5.1施工放样前对原有道路中心线控制点，水准点全部进行复测，全线进行闭合制度。

3.5.2在基层上直线段每10m恢复道路中心线，并在纵向板块两面三刀侧或一侧每10m按里程测设路面标高，供支模使用。

混凝土路面施工工艺流程及操作要点
1. 工艺流程
1.1 准备工作
- 确定施工区域并划定施工边界。

- 清理施工区域，清除障碍物和杂物。

- 进行土壤平整与整理，确保路面基础平坦。

1.2 基础处理
- 检查基础是否满足施工要求，并进行修复和加固。

- 进行基础防水处理，保护基础不受水分侵害。

1.3 混凝土浇筑
- 配制混凝土材料，按照设计标准进行配比。

- 按照施工图纸和规范的要求，进行混凝土浇筑。

1.4 养护与硬化
- 混凝土浇筑完成后，进行养护措施。

- 采用水养护、湿布养护等方法，确保混凝土的强度和耐久性。

2. 操作要点
2.1 施工人员
- 施工人员必须具备相关的施工经验和资质。

- 施工人员应具备安全意识，遵守相关的施工安全规范。

2.2 设备和材料
- 使用符合质量标准的混凝土材料。

- 确保施工所需的设备完好，并按照操作要求进行使用。

2.3 施工质量控制
- 严格按照设计要求进行施工，确保施工质量。

- 进行现场检测和监控，及时发现并解决问题。

2.4 环境保护
- 施工过程中，注意环境保护，减少对周围环境的影响。

- 正确处理施工废弃物和污水，确保环境卫生。

以上是混凝土路面施工工艺流程及操作要点的简要介绍，具体施工还需根据实际情况进行调整和安排。

水泥混凝土路面施工技术方案、施工方法根据设计要求,该工程项目中的路面为12cm厚的水泥混凝土面层。

1.3:7灰土垫层铺设A.材料准备：1.采用就地挖出的粘性土及塑性指数大于4的粉土,不含有机杂质,土料应过筛,其粒径不大于15mm；2.应用Ⅲ级以上块灰,含氧化钙70%以上,使用前1～2d消解并过筛,其粒径不应大于5mm。

B. 施工机具：搅拌机、蛙式打夯机、手扶式振动压路机、机动翻斗车、手推车、铁锹、铁耙、人工夯、喷壶、环刀、橡皮锤、削土刀、水准仪、塔尺、钢尺、量斗、筛子、木耙等。

C 工艺流程：基土清理→基土验收隐蔽→灰土拌制→灰土铺设→质量验收1.工程施工前必须具备以下条件：(1)基本已整平或回填完毕,密实度符合设计要求,并办理隐蔽验收手续；(2)根据设计对垫层的厚度、干密度要求及现场土料情况、施工条件,进行了必要的压实实验,已选定了土料,确定了土料含水量控制范围、铺土厚度、碾压遍数等参数。

(3)施工机具设备已备齐,经维修试用,可满足施工要求,水、电已接通。

2.灰土拌制：灰土的配合比一般采用3：7或2：8（石灰：土,体积比）,石灰和土料应计量,用人工翻拌,不少于三遍,使达到均匀、颜色一致。

并适当控制含水量,现场以手握成团,两指轻捏即散为宜,如土料水份过多或过少时,应晾干或撒水湿润；3.灰土铺设：灰土摊铺虚铺厚度一般为200～250mm（夯实后约100～150mm厚）,垫层厚度超过150mm应由一端向另一端分段分层铺设,分层夯实。

各层厚度钉标桩控制,夯打采用蛙式打夯机或木夯,大面积宜采用小型手扶振动压路机,夯打遍数一般不少于三遍,碾压遍数一般不少于6遍,应根据设计要求大的干密度,在现场试验确定；4.垫层接缝：灰土分段施工时,不得在地面受荷重较大的部位接缝,上下两层灰土的接缝距离不得小于500mm。

当灰土垫层标高不同时,应做成阶梯形,接槎时应将槎口切齐；5.雨期施工：灰土应连续施工,尽快完成,施工中应有防雨排水措施,刚打完的或尚未夯实的灰土,如遭受雨淋浸泡,应将积水和松散灰土除去,并补填夯实；受浸泡的灰土应晾干后再夯打密实。

..................................水泥混凝土路面施工工艺1 适用范围本施工工艺适用于市政道路水泥路面、各种等级公路水泥路面工程施工。

2 编制依据《混凝土结构工程施工质量验收规范》GB50204——2002《公路工程水泥混凝土试验规程》JTJ053——94《公路工程技术标准》JTJ001——97《公路工程施工安全技术规程》JTJ076——95《砼强度检验评定标准》GBJ107——87《水泥砼路面施工及验收规范》GB97——87《公路工程质量检验评定标准》JTJ071——983 准备工作3.1主要施工机具设备常用施工机具有：强制式搅拌机、自行式砼摊铺机、自卸汽车、泵送车、砼搅拌运输罐车、切缝机、压纹机、垂直振动器、平板振动器切割机、园盘锯、平刨机、焊机、发电机、潜水泵、洒水车等。

3.2技术准备测方案等相应的技术方案。

3.2.1认真熟悉图纸，明确各部位的要求以及复算各种测量数据，如：平曲线的起点、曲中点、曲终点和竖曲线的各种改正数据以及平交交道口、立交道口的交点，复测平面和主程平曲线、竖曲线等桩位。

3.2.2根据设计图纸编制水泥砼路面工程施工措施方案，测量施测方案等相应的技术方案。

3.2.3原材料材质的检验及确定水泥砼的配合比。

3.2.4砼水泥路面基层应坚实、稳定，压实度和平整度、弯沉值等符合设计要求和规范要求。

3.3物资准备3.3.1准备砼水泥路面拌和物的各种原材料，按规范规定并抽样送检，符合设计及规范要求。

3.3.2准备施工需用的周转材料。

3.4灌施工准备3.4.1施工前，进行各工序各流程的技术交底和安全交底。

3.4.2隐蔽资料经专检监理签字确认。

3.4.3砼浇筑会签单已办好，并签发砼施工配合比通知单和砼施工方案。

3.4.4检查基层质量，并且路基应有良好的排水系统。

3.5施工放样3.5.1施工放样前对原有道路中心线控制点，水准点全部进行复测，全线进行闭合制度。

3.5.2在基层上直线段每10m恢复道路中心线，并在纵向板块两面三刀侧或一侧每10m按里程测设路面标高，供支模使用。
