高层房建工程定位测量放线施工方案范本1：正式风格一、引言本文档旨在详细描述高层房建工程定位测量放线施工方案，包括项目背景、工程定位测量方法、放线施工步骤等内容，以保证工程施工的准确性和高效性。
二、项目背景项目名称：高层房建工程项目地点：XX市XX区XX街道XX号项目规模：总建筑面积XXX平方米，总楼层数XX层三、工程定位测量方法1. 测量设备使用精密全站仪进行定位测量，全站仪具有高精度和抗干扰的特点，适合复杂环境下使用。
2. 测量基准以项目地块界址桩或附近工程的控制测点作为测量基准点，确保测量数据的准确性。
3. 测量范围包括建筑物外围轮廓、内部隔墙位置、楼层标高、地下管线走向等。
4. 测量步骤（1）确定测量起点：选择建筑物外围的一个明显标志作为起点，如入口门廊等。
（2）测量建筑物外围轮廓：按照建筑设计图纸上的标注进行测量，确保建筑的位置和朝向准确无误。
（3）测量内部隔墙位置：按照设计图纸上的标注，确定内部各个房间的隔墙位置，确保施工精度。
（4）测量楼层标高：使用水准仪进行楼层标高的测量，以保证各楼层之间的高度关系准确。
（5）测量地下管线走向：使用地下管线探测仪进行地下管线的测量和定位，以避免施工过程中对管线的破坏。
四、放线施工步骤1. 设计图纸放线（1）按照设计图纸上的标注，将建筑物外围轮廓放线到实地，确定建筑物的准确位置。
（2）根据设计图纸上的标注，将内部各个房间的隔墙位置放线到实地，确保施工精度。
2. 楼层标高放线（1）根据水准仪测量的楼层标高数据，将每层楼的标高点放线到实地。
（2）根据楼层标高点，沿着楼梯井或电梯井进行楼层标高的放线。
3. 地下管线放线（1）根据地下管线探测仪测量的管线数据，将地下管线的走向和位置放线到实地。
（2）使用探地雷达等工具，对地下管线进行辅助定位和放线。
五、附件1. 设计图纸：包括建筑物外围轮廓和内部隔墙标注。
2. 水准仪测量数据：各楼层的标高数据。
3. 地下管线测量数据：地下管线的走向和位置数据。
高层建筑测量放线施工方案1. 引言高层建筑是城市中不可或缺的重要组成部分，它们的建设往往需要精确的测量和放线工作。
本文将介绍一种高层建筑测量放线的施工方案，以确保建筑物在施工过程中符合设计要求。
2. 目标本文的目标是提供一个高效且准确的测量放线方案，确保高层建筑的施工过程中各项要求得以满足。
具体目标包括：•确定建筑物的准确位置和高度•确保建筑物的结构安全•确保建筑物的平面布置符合设计要求3. 测量工具和材料为了完成高层建筑的测量和放线工作，我们需要准备以下工具和材料：•测量仪器：包括全站仪、测量钢尺、水平仪等•测量标志物：例如测量桩、标志线等•文档和图纸：建筑设计图纸、标高图等4. 测量流程以下是高层建筑测量放线的基本流程：4.1 测量前准备在正式开始测量工作前，需要进行一些准备工作，包括：•确认测量仪器的准确性和可用性•准备必要的测量标志物和材料•检查建筑设计图纸和标高图等相关文档的准确性4.2 建筑物定位测量首先，需要确定建筑物在地面的准确位置。
使用全站仪等测量仪器，通过测量一定数量的控制点，确定建筑物的中心点和四个角点的坐标。
4.3 地面勘测在建筑物定位测量完成后，还需进行地面勘测工作，包括确定地面高程、地下管线布置等。
可以使用全站仪测量地面高程，并在地面标记出地下管线的布置情况。
4.4 建筑物高度测量在建筑物定位和地面勘测完成后，需要进行建筑物高度的测量。
可以使用全站仪等仪器，通过测量建筑物顶部和底部的高程，计算出建筑物的实际高度。
4.5 建筑物平面放线建筑物的平面放线是为了确保建筑物在施工过程中的准确布置。
根据建筑设计图纸和标高图，利用测量仪器和标志物进行放线，将建筑物的基本轮廓和主要构件放线到地面上。
4.6 结构放线在建筑物平面放线完成后，需要进行结构放线工作，包括放线柱、墙体、梁、柱等主要构件的放线。
根据建筑设计图纸和标高图，使用测量仪器和标志物，将建筑物的各个构件放线到具体位置。

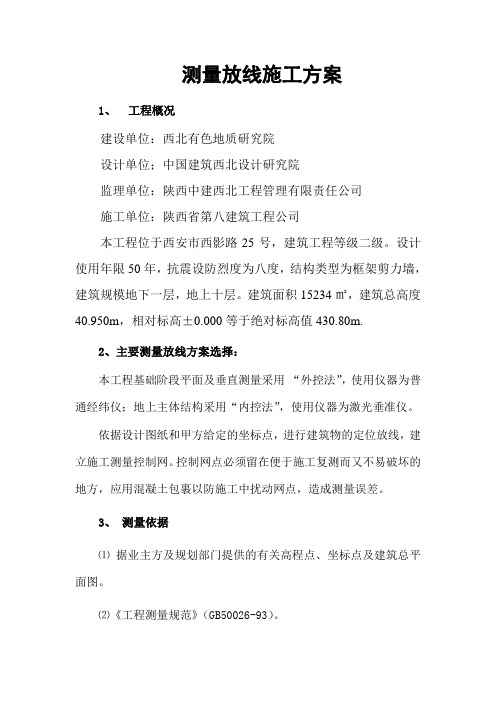

测量放线施工方案1、工程概况建设单位：西北有色地质研究院设计单位；中国建筑西北设计研究院监理单位：陕西中建西北工程管理有限责任公司施工单位：陕西省第八建筑工程公司本工程位于西安市西影路25号，建筑工程等级二级。
设计使用年限50年，抗震设防烈度为八度，结构类型为框架剪力墙，建筑规模地下一层，地上十层。
建筑面积15234㎡，建筑总高度40.950m，相对标高±0.000等于绝对标高值430.80m.2、主要测量放线方案选择：本工程基础阶段平面及垂直测量采用“外控法”，使用仪器为普通经纬仪；地上主体结构采用“内控法”，使用仪器为激光垂准仪。
依据设计图纸和甲方给定的坐标点，进行建筑物的定位放线，建立施工测量控制网。
控制网点必须留在便于施工复测而又不易破坏的地方，应用混凝土包裹以防施工中扰动网点，造成测量误差。
3、测量依据⑴据业主方及规划部门提供的有关高程点、坐标点及建筑总平面图。
⑵《工程测量规范》（GB50026-93）。
4、测量工具仪器设备以上仪器均经省测绘仪器计量测定中心检测，检测合格并贴有计量合格证后方可使用。
5、人员组织项目部组织测量小组，设2名专业测量人员负责整个工程的控制测量、主轴线测量、标高传递、等测量任务。
6、测量内容与测量方法1）、定位控制点及水准点的校核方法控制点依据测量控制网，以整体控制局部，以高精度控制低精度的原则，从工程控制点，采用闭合导线进行施测及平差处理。
绘制施工测量定位及主轴线控制网图。
2）、现场初步测量根据现场总平面布置图及施工坐标图，由建设单位申请市测绘局测量员来测定现场位置，即时保护桩位及引桩，然后测定楼位位置，划定临建布置区域，原有地下建筑物及管线需标明范围。
3）、测量控制网的测量方法及要求依据市测绘局提供的坐标及水准点上引测，以整体控制局部，由高精度控制低精度的原则进行。
测设闭合导线控制网，经过平差计算处理后，绘制成主轴线控制网并设置定位放线的控制桩点，申报复测认可后，作为以后放线的依据。

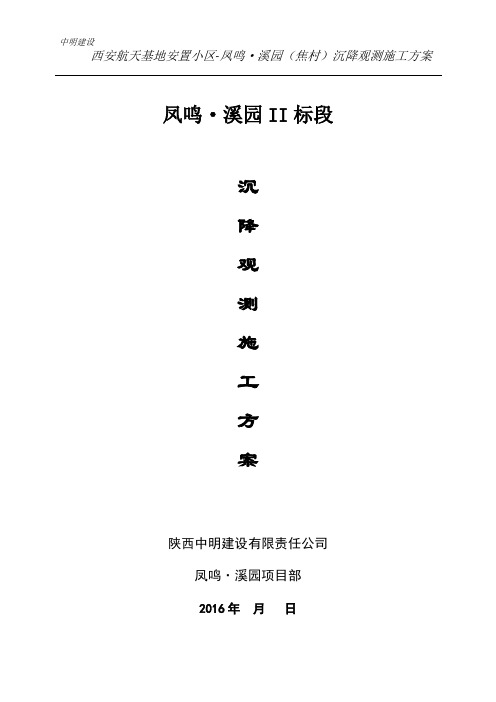

凤鸣·溪园II标段沉降观测施工方案陕西中明建设有限责任公司凤鸣·溪园项目部2016年月日目录一、工程概况 (2)二、编制依据 (2)三、沉降观测点的设置 (2)四、沉降观测的基本要求 (3)五、具体施测程序及步骤 (4)六、仪器及施工人员计划 (6)七、观测资料及整理 (7)八、质量保证措施 (7)凤鸣·溪园II标段沉降观测施工方案一、工程概况本工程共凤鸣·溪园建设项目，位于西安市-长安区；神舟四路以东，西北发电以西，工业二路以南，东长安街以北。
“口”形平面布局，总建筑面积127306m2，地下车库面积为:6667m2,建筑层数为3#-9#楼7栋楼为地下1层，地上28层,10#楼为地下2层，地上28层，1栋幼儿园为地上3层，高层住宅建筑总高度86m。
为了保证建构筑物的正常使用寿命和建（构）筑物的安全性，在施工过程中应用沉降观测加强过程监控，指导合理的施工工序，预防在施工过程中出现不均匀沉降，避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝，造成巨大的经济损失，因此需对建筑物进行沉降变形观测。
二、编制依据1、《工程测量规范》GB50026—932、《国家一、二等水准测量规范》GB/T12897-20063、《建筑变形测量规程》JGJ/T 8-2007三、沉降观测点的设置为了能够反映出建构筑物的准确沉降情况，沉降观测点要埋设在最能反映沉降特征且便于观测的位置。
埋设沉降观测点宜符合下列规定：1）一般要求建筑物上设置的沉降观测点纵横向要对称；2）建筑物四角或沿外墙每１０～１５m处或每隔２～３根柱基上；3）裂缝、沉降缝、伸缩缝两侧；新旧建筑物、高低建筑物以及纵横墙的交接处；4）人工地基和天然地基的接壤处；建筑物不同结构的分界处；5）要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点，不能连续观测而失去观测意义。
高层住宅施工测量施工方案引言高层住宅建筑是城市化进程中的重要组成部分，其建设规模越来越大，建设周期也越来越长，建设质量也越来越重要。
高层住宅施工测量是保证高层住宅建设质量的一个重要环节。
本文将根据高层住宅施工的特点，介绍高层住宅施工测量施工方案。
高层住宅施工测量特点高层住宅施工测量具有以下特点：1.施工区域大：高层住宅施工面积通常较大，施工区域也较广，测量难度较大；2.施工高度高：高层住宅施工高度一般在20层以上，甚至高达几十层，测量难度也相应增大；3.现代化测量设备的使用：现代化测量设备的使用，能更好地提高高层住宅测量质量。
综上所述，高层住宅施工测量需要使用现代化测量设备，同时需要对施工区域和高度进行合理的划分，确保测量的准确性和可行性。
高层住宅施工测量方案高层住宅施工测量方案需要考虑如下几个方面：1.测量区域划分：由于高层住宅施工区域较大，因此需要将其分成若干个小区域，对每个小区域进行测量。
这样可以确保测量的准确性和便捷性。
2.测量设备：高层住宅施工测量需要使用现代化测量设备，包括全站仪、激光测距仪、GPS测量仪等。
这些设备具有高精度、高效率的特点，可以保证测量的质量。
3.测量方案：高层住宅施工测量需要制定详细的测量方案，包括测量范围、测量方式、测量精度等。
同时需要考虑施工环境、气候等影响测量的因素。
4.数据处理：高层住宅施工测量所得数据需要进行处理，包括数据比对、数据筛选、数据分析等，以确保数据的准确性和可靠性。
现代化测量设备的应用现代化测量设备在高层住宅施工测量中的应用，可以大大提高测量的准确性和效率。
全站仪全站仪是一种高精度测量设备，可用于测量高层建筑的高度、宽度、角度等。
全站仪具有高度计、方位角计、距离计等功能，可以快速获取施工区域的各项数据。
激光测距仪激光测距仪是一种常用的测量设备，可用于测量高层建筑的长度、宽度、高度等。
激光测距仪具有高精度、高速度等特点，能够快速获取施工区域的各项数据。
某高层住宅楼测量放线施工方案(1)施工测量放线内容及责任划分：(2)工程施工测量内容①工程轴线的定位：根据建设单位提供的坐标系，我们采用全站仪定位再用高精度的经纬仪进行细部放线。
为保证投测的精度，平面控制采用内控法。
1)内控网的布设：使用工具：DJD2-C型经纬仪。
目的是校核控制轴线标志桩投测纵轴及横轴几条主轴线，对边、角值进行校核，边角的各项精度必须符合下表规定。
精度要求制作内控基准点：采用10cm×10cm钢板制作，用钢针刻出十字线，埋设在底板内。
留置测量口：各层楼板的内控基准点正上方相应位置预留一个150mm×150mm孔洞（以便激光束通孔）。
2)轴线投测方法：仪器采用DZJ3-L1型激光铅直仪及接收靶或线坠。
将DJD2-C型激光经纬仪架设在底板的内控基准点上，接收靶放在投测楼层面的相应预留洞口，将最小光斑的激光束投到接收靶的“十”字交点处。
将检定合格的经纬仪架在接收靶处，依次投测出主轴线。
激光光斑圆的直径允许偏差（指接收靶上的允许偏差）详见下表:激光光斑圆的直径允许偏差本工程从首层底板设置内控基准点，到投测顶层的高度为49.8米，因此，其允许偏差为±5mm。
②高程投测：将城市高程网点标高引到楼前的基座处每隔一定的时间检测一次，以作相互校核。
检测后的数据成果必须加以分析，以保证水准点使用的准确性。
现场高程根据这个点进行投侧。
待施工到首层后，在首层平面易于向上传递标高的位置每区布设一个高程准点，通过往返检测合格后（误差在±3mm内为合格），标注“”红色油漆标记和建筑标高。
利用首层红“”为标高基准，用检定合格的钢尺向上传递，并用红“”作好标记，然后使用DS3水准仪往返检测合格后（误差在±3mm内为合格），将该层标记作为向上层引测的标记。
每层的墙、柱模板拆除后，采用水准仪和钢卷尺在墙、柱上放出该楼层的建筑0.5米线。
③建筑物垂直度控制：采用DJD2-C激光经纬仪及接收靶做轴线投测的过程，同样也是控制建筑物垂直度的过程。
高层建筑用地勘测定界及放线定桩技术标书1. 项目背景本项目旨在为高层建筑用地提供勘测定界及放线定桩技术支持，确保土地使用的合法性和建筑工程的准确性。
我们拥有专业的勘测和定桩团队，具备丰富的经验和先进的技术手段，能够为高层建筑项目提供可靠的技术保障。
2. 技术服务范围我们的技术服务范围主要包括以下几个方面：1. 土地勘测定界：通过测量和数据分析，确定地块的边界和面积，确保土地使用符合规定和合同要求。
2. 放线定桩：根据设计图纸和建筑要求，对地块进行放线定位以确定建筑物的位置和大小。
3. 建筑标高测量：测量地面高程和建筑物标高，确保建筑物与周围环境的高度匹配。
3. 技术方案为了保证项目的顺利进行和准确完成，我们将采取以下技术方案：1. 使用先进的勘测仪器和测量工具，确保数据的准确性和可靠性。
2. 运用精确的测量方法和数据处理技术，以保证勘测结果的准确度。
3. 严格执行标准操作流程和质量控制措施，确保施工过程的可控性和标准化。
4. 预期效果通过我们的技术服务，您将获得以下预期效果：1. 确定土地使用范围和面积，避免超出合同约定的范围。
2. 确保建筑物的准确放置，避免位置偏差和建筑不规范。
3. 进行高程测量，确保建筑物与周围环境的高度匹配。
4. 提供准确的勘测数据和定位信息，为设计和施工提供依据。
5. 保障项目的顺利进行和施工质量的控制。
5. 技术团队我们的技术团队由一批经验丰富的土地勘测和定桩专家组成，拥有专业的背景和扎实的技术能力。
我们将根据项目的具体要求，配置适合的团队人员和设备。
6. 服务保障为了保障项目的顺利进行和服务质量的提升，我们将提供以下服务保障措施：1. 严格按照标书要求和约定履行各项技术服务。
2. 配备专业的项目经理，负责协调和管理项目进程。
3. 提供及时的沟通和反馈，确保与客户保持良好的沟通和合作关系。
4. 配备必要的技术支持和后续维护，确保项目的后续需求得到满足。
7. 项目时间安排我们将根据项目的具体要求和工期安排，制定详细的项目时间计划，确保项目按时完成并交付。
西安航天基地安置小区-凤鸣·溪园（焦村）陕西中明建设有限责任公司凤鸣·溪园项目部年 月 日 暑 期、雨 季 安 全 工 程 施 工 方 案目录一、暑期雨季质量安全管理小组组成及职责 (2)二、暑期、雨季安全施工防护措施 (3)1、暑期安全施工防护措施 (3)A、食堂 (3)B、厕所 (4)C、办公室 (4)D、预防高温中暑 (5)2、雨季安全施工措施 (6)A、施工现场 (6)B、机电设备及材料防护 (7)C、大小型设施维护 (7)D、土方和基础工程 (7)E、钢筋砼工程 (8)F、吊装工程 (9)G、砌体工程 (9)H、装饰工程 (9)I、防水工程 (10)J、安全的技术措施 (10)航天基地安置小区凤鸣·溪园（焦村）II标段暑期、雨季安全施工方案随着气温的不断升高、雷雨季节的到来，也是工程事故的多发期，防火、防爆、防雷电、土方坍塌、高空坠落及防止施工人员中暑成了目前施工管理中一个不可忽视的重要环节。
根据西安地区历年各月气温、降水量资料，6、7、8、9月份为高温、雨季，航天基地安置小区凤鸣·溪园II标段施工跨越2016年—2018年三个高温，雨季，为保质、保量、保安全，结合本工程实际情况，特制定以下高温、雨季施工措施，望严格遵照执行。
一、暑期雨季质量安全管理小组组成及职责在暑期来临之际，项经部组织成立本项目雨季施工质量、安全行动小组，由项目经理牵头，组织全面部署指挥落实安全生产工作，生产经理负责主抓实施部署暑期雨季安全生产工作到位，由安全员监督落实，发现问题要积极采取处理措施，后勤部组织保障安全防护用品及时到位。
设专人收听天气预报，做好信息反馈，以便及时调整工作部署及采取有效措施。
暑期雨季质量安全管理小组成员：二、暑期、雨季安全施工防护措施1、 暑期安全施工防护措施加强食堂、厕所、办公室卫生管理，防止食物中毒、杜绝四害横行，预防疾病传染。
食堂设置在远离厕所没有污染源的地方，有独立的制作间、贮藏间、门下有不低于0.2m 的挡鼠板，灶台贴瓷片、地面硬化、墙面瓷片不低于1.5m ，有排风、冷藏柜、消毒柜、灭蝇等设施。
【干货】高层建筑工程的放线、验线方法及注意事项【范本1】高层建筑工程的放线、验线方法及注意事项一：放线方法1.1 选择放线点1.1.1 确定建筑物的定位和基准点1.1.2 根据设计图纸确定放线点的位置和数量1.2 放线工具和设备1.2.1 放线剪线钮1.2.2 放线标尺1.2.3 放线锥1.3 放线步骤1.3.1 清理放线点的周围环境1.3.2 使用放线剪线钮和放线标尺进行标记1.3.3 使用放线锥将标记的点固定在地面上二：验线方法2.1 验线前准备工作2.1.1 确定验线点的位置和数量2.1.2 准备验线工具和设备2.2 验线步骤2.2.1 清理验线点的周围环境2.2.2 使用验线仪进行测量2.2.3 检查测量结果的准确性三：注意事项3.1 定期校准放线、验线工具和设备3.2 根据国家相关标准和规范进行操作3.3 注意施工现场的安全问题【附件】1. 放线工具和设备的清单2. 验线工具和设备的清单【法律名词及注释】1. 建筑物的定位：确定建筑物在地图上的位置坐标，并确定建筑物相对于周围环境的方位关系。
2. 放线：根据设计图纸的要求，在工地上进行标记和定位。
3. 验线：对已经放线的建筑物进行测量和检查，以确认其位置和尺寸是否符合设计要求。
【范本2】高层建筑工程的放线、验线方法及注意事项一：放线方法1.1 确定放线点1.1.1 初步确定建筑物的定位和基准点1.1.2 根据设计图纸进一步确定放线点的位置和数量1.2 准备放线工具和设备1.2.1 选择适当的放线剪线钮1.2.2 配备放线标尺和放线锥1.3 进行放线操作1.3.1 清理放线点的周围环境1.3.2 使用放线剪线钮和放线标尺进行标记1.3.3 使用放线锥将标记点固定在地面上二：验线方法2.1 预先准备验线工作2.1.1 工程负责人确定验线点的位置和数量2.1.2 调配所需验线工具和设备2.2 进行验线操作2.2.1 清理验线点的周围环境2.2.2 使用验线仪进行测量2.2.3 核对测量结果的准确性三：注意事项3.1 定期检查和校准放线、验线工具和设备3.2 操作过程中要遵守国家相关标准和规范3.3 施工现场安全是首要问题，务必注意施工安全防范【附件】1. 放线工具和设备清单2. 验线工具和设备清单【法律名词及注释】1. 建筑物的定位：确定建筑物在地理坐标系中的位置和方位2. 放线：按照设计要求，在施工现场上进行标记和定位3. 验线：对已放线的建筑物进行测量和检查，以确认其位置和尺寸是否符合设计要求。
航天基地安置小区-凤鸣·溪园（蕉村）II标段凤鸣·溪园（焦村）II标段施工现场扬尘控制专项施工方案陕西中明建设有限责任公司凤鸣·溪园项目部2016年月目录一、编制依据二、工程概况三、主要职能单位四、组织机构五、管理目标六、施工现场环境保护工作计划七、施工现场环境保护管理制度八、施工现场环境保护措施九、应急措施航天基地安置小区-凤鸣·溪园（蕉村）II标段一、编制依据：1、招投标文件及施工图纸。
2、施工组织设计。
3、国家及地方政府的有关建筑法律、法规、条文。
4、标准规范（1）、建筑施工场界噪音限值 GB12523-1990（2）、建筑施工场界噪音测量方法 GB12524-1990（3）、城市区域噪声环境标准 GB3096-1996（4）、环境空气质量标准 GB3095-1996（5）、大气污染物综合排放标准GB16297-1996二、工程概况（一）、工程简介：项目名称：凤鸣·溪园项目A标段II标段建设工程建设单位：西安国家民用航天产业基地开发有限公司设计单位：中国建筑西北设计研究院有限公司勘察单位：陕西有色西勘测试有限公司监理单位：陕西永明项目管理有限公司施工单位：陕西中明建设有限责任公司工程地址：凤鸣·溪园项目A标段II标段建设工程：位于西安市长安区-神舟四路以东，西北发电以西，工业二路以南，东长安街以北，II标段为3#-10#楼8栋及幼儿园1栋，3-9#楼为地下一层，地上28层，10#楼为地下二层，地上28层；幼儿园为地上3层；本工程建筑工程等级：一级设计使用年限：50年建筑防火分类：一类，耐火等级：地上、地下均为一级建筑物抗震设防烈度：八度建筑结构类型：剪力墙结构建筑总高度：81.65m，地下一层为：地上28层，+-0.000以上层高为2.9米。
设计标高±0.000相当于绝对标高（黄海高程）详见总平面，及各栋建筑单体施工图；屋面防水等级I级，防火耐火等级二级。
西安航天基地安置小区-凤鸣·溪园II标段陕西中明建设有限责任公司凤鸣·溪园项目部2016年月日目录一、工程概况 (2)二、编制依据 (2)三、放线流程 (3)四、施工准备 (3)五、主轴线的设置 (4)六、工程施工测量 (4)七、施工测量方法 (5)八、高程投测 (6)九、距离测量 (7)十、工程各部位放线具体方法 (8)十一、施工沉降观测 (12)十二、技术和质量要求 (13)十三、其他 (14)一、工程概况工程名称：西安航天基地安置小区-凤鸣²溪园（焦村）II标段工程地点：西安市-长安区；神舟四路以东，西北发电以西，工业二路以南，东长安街以北建设单位：西安国家民用航天产业基地开发有限公司设计单位：中国建筑西北设计研究院有限公司1.工程建设规模和建筑布局本工程设3#-9#楼七栋楼为一层地下室，10#楼一栋楼为地下室二层，地上建筑为28层塔楼组成，总平面呈东西“一字”型排列布置，北面为3#-6#楼，南面为7#-10#，地下车库一层在两排主楼中间，地面建筑物南北总长度为127.2米，东西总宽度约为157米，总建筑面积为127306平方米，其中地下室建筑面积为6667平方米。
每栋塔楼设两部电梯和一座核心筒消防楼梯。
本工程±0.000对应绝对标高为3#楼为511.00米,4#楼为510.85米，5#楼为510.45米6#楼为510.05米，7#楼为508.45米，8#楼为508.70米，9#楼为508.70米，10#楼为509.75米。
场地的地貌单元属于西安黄土梁洼地貌的梁间洼地，场地类别属II类土。
屋面檐口高度为81.2米，建筑物总高度为86米。
塔楼为钢筋混凝土剪力墙结构，地上共28层，地下一层为小车车库和人防，地上一至二十八层为住宅部分。
2.工程项目设计等级本工程建筑物耐火等级为一类一级。
本设计主体结构的合理使用年限为50年，建筑结构安全等级为二级。
建筑抗震设防烈度为8度，地下室结构抗震等级为三级，塔楼结构为一级。
人防等级为双6级人防人员掩体。
二、编制依据：1、国家有关的施工测量规范。
2、西安航天基地-凤鸣²溪园II标段的高层住宅结施、建施图。
3、建设工程规划许可证（附城市建设规划审批图）。
4、建设单位提供的“西安有色西勘测试有限公司实测成果”。
三、放线流程：根据甲方提供的建筑红线和水准基点确定建筑物位置监理单位现场复测验收确定轴线控制网桩位及高程引测基础放线及高程引测各楼层放线及高程引测报送相关资料监理单位逐层验收四、施工准备1、按照建设单位提供的红线位置（详见总平面图），及建设单位提供的西安市勘察测绘院控制点成果表，马路上坐标高程三处BM1，BM2.BM3基准点位置，利用全站仪进行引测至工地南北大门口，再利用全站仪按照总平面布置图中的每栋楼标注的坐标点进行测设，使每栋楼都建立轴线控制网便向基坑及工地围墙进行坐标点的引测（引测点需打木桩或钢筋桩或弹墨线并用红油漆画上红三角并标注清楚是那栋楼那轴线），再用水平仪向现场周边工地围墙引测±0.00作为施工放线和标高引测依据。
2、测量器材准备：全站仪：一台（）经纬仪：二台（J2）激光铅垂仪：二台（J2JD）水准仪：四台（S3）钢卷尺：十二把（100m一把、50m三把、5m八把）塔尺：四把以上各种测量工具均经检測合格（需检测单位出具的检测合格报告书）。
零星材料：铅笔、毛笔、红油漆、墨斗、吊线锤、铁丝、木桩、铁锤、铁钉、工程线等。
3、熟悉图纸，了解结构件尺寸，确定测量放线依据，设置好每栋楼的十字主控制线。
五、主轴线的设置根据建筑红线位置建立建筑物主轴线，主轴线与红线平行，南北通常主轴线为A2、A20，东西主轴线分别为AJ、AA、BN、BD、CA、CM，八条轴线设为主控轴线。
各段为一个测量控制单位，每段内控主轴线均布置成“井”字形。
其它各轴线根据主控轴线测量定位。
六、工程施工测量建筑工程的测量放线工作是建筑施工的先导工序，要保证建筑物的垂直度，几何形状、截面尺寸符合施工规范及图纸设计要求，需要建立高精度的测量控制网作为施工放样的依据，根据该楼的现场实际情况由富有经验的技术人员组成测量小组,为本工程提供测量服务，建立测量设备使用及管理制度。
所有测量仪器均要经过检测校验后专人专用，采用预放、精放的方法进行多道复核，确定平面控制轴线。
根据建设单位提供的建筑红线和水准基点，测定出纵横各轴线，建立测量控制网，设置引桩，并做好引桩的保护工作，以确保轴线控制准确。
依据设计图纸对基础施工各条轴线进行复核无误后，进行平面控制轴线的布设，在施工中应加强测量放线的精度，严格控制轴线尺寸。
因本工程项目的布置十分紧凑；施工场地狭小，临近周围的道路又很近，东面无道路，这给现场施工测量放线带来很大难度。
为了确保工程质量，又要达到按既定的时间主体结构封顶。
经反复考虑，本工程的施工测量：采用内控和外控相结合的方法，以内控为主、外控校核检查，力争施工放线准确无误。
七、施工测量方法在结构施工中所搭设的脚手架和安全网难免会遮挡视线，给投测带来很大的困难，且现有仪器放大倍率、投测精度均很难满足要求。
因此±0.00以上结构施工测量考虑采用激光铅垂仪，按内控法进行竖向投测，既可以解决上述困难，同时还可以大大节省工作时间，提高投测精度。
考虑激光铅垂仪的投射距离及精度，针对实际情况，平面内控分四段进行控制，从1层底板与7层楼板、14层楼板、21层楼板设置内控基准点向上投测，实施轴线定位控制。
1、内控法：在一层轴线投测完成与监理复测确定轴线无误后根据图纸及现场实际情况布设内控点，内控点布置形式为井字型，在布置各控制点时，尽量避免暗柱钢筋的影响使井字型尽量放大以利于主轴线的准确定位。
A段、B段、C段上各布设四个控制点（最少三个控制点），分别据建筑物外轮廓线1.2～2.0米。
内控点采用200³200³10mm钢板埋设，钢板通过锚爪与结构钢筋焊牢。
对内控点复测无误后，采用钢针刻画在预埋钢板上（见附图），然后在各内控点上架设铅垂仪向上投测控制线，在每一施工层的相同位置，预留200³200mm的方洞。
支设顶板模板时木工应注意方木、钢管避开预留洞口，避免给下次投测时造成影响。
投测结束后将各预留洞口封盖保护。
控制点投测到施工层后，用经纬仪、钢卷尺复测各点间的角度和距离，复测无误后依据主控轴线进行各轴线定位。
2、外控法采用经纬仪控制与吊线坠法相结合进行复测。
a、在距与建筑物高度相等或约大于建筑物高度的地面上，把各单位工程的控制轴线投测到该处（采用木桩，桩长1.m左右,边长为8cm左右，或采用Φ20以上的钢筋，桩四周用混凝土保护，桩高出混凝土约5cm）。
在每层施工放线前，将经纬仪架设在控制桩上，后视底层同轴线向上进行投测，投测顶层后与内控法投测上来的同轴线进行复测。
确保主控轴线的准确无误。
b、吊线坠测量法：首层墙体施工完毕后，分别在大角两侧20cm 处的外墙上或原轴线，各弹出一条竖直线，并用油漆涂上两个红色三角标记，作为上层墙体支模板的控制线，上一层支墙体模板时，以此20cm 线或轴线校准模板边缘位置，以保证墙角与下一层墙角在同一垂直线上，如此层层传递，每三层由底层向上吊线复测一次，从而保证建筑物大角的垂直度。
在复测主轴线时采用10～12kg重的特制线坠，用0.1～1mm的钢丝吊线复核，复测时必须使用两条线（一条墨线一条线坠线）以下层的线为基准，使双线重合后，再弹好墨线，每三层由底层向上吊线复测一次。
八、高程投测由甲方给定的坐标高程基准点引测至工地四周围墙出±0.00后的50线，作为每栋楼的高程基准引测点，现场采用往返测法向拟建工程进行引测。
再将50线引入到主体外围墙面之上，对工程标高实施控制。
具体方法为：根据现有坐标原点向拟建建筑物引测八个水准点至现场四周围墙上，编号分别为3#、4#、5#、6#、7#、8#、9#、10#。
每间隔一定时间连测一次，以做相互验校。
检测后的数据作出分析，以保证水准点使用的准确性。
待施工到首层后，在首层平面上弹通50线向上进行标高控制（误差在±3mm内为合格），在以后每层施工中均由底层向上复测每层50控制线，标注“▽”，红油漆标记建筑标高。
根据本工程实际情况在40米处再设置高层控制点（点位设在洞口易拉钢尺处），从此点向上复测标高。
每次均由监理对标高进行复测。
结构层施工时将结构50线控制点标示于上层钢筋上，以控制砼墙、门窗洞口标高、顶板标高，待砼墙体施工结束材料清理后，在砼墙上标示建筑50线或建筑1米线以控制二次结构墙体门窗洞口等标高。
外墙壁上永久性标高点设置高程控制九、距离测量地下室防水保护层施工结束后，即刻开始将主轴线的引测于保护层上。
分测各轴线时将经纬仪设置于两轴线交点经纬仪后视长轴对面同轴桩点，翻转望远镜90°校核短轴主轴线。
主轴线正确后经纬仪确定直线方向，清除视线上的障碍，然后沿视线方向复测最远两轴线距离是否正确，正确后由外向里逐个复测。
当轴线全部正确后再分出墙柱中线、墙柱边线、基础暗梁边线及基础外轮廓小线。
所使用的钢尺在开始量距前应先打开，使与空气接触，经10分钟后放进行量距。
测量完毕之后，尺端掉头，读数人员互换，按同法进行返测回。
量距精度以两测回的差数与距离之比表示。
（量距误差小于1/10000；测角误差小于±20″）十、工程各部位放线具体方法：1）、基础放线：工程平面定位、高程定位后，根据主要轴线控制桩放出建筑物的轮廓线及基坑开挖线。
开挖时，应注意对控制桩的保护。
在基础开挖接近设计深度时，在各大角控制桩点上安置仪器，后视对面同轴桩点，将这些点精确投测至槽底土面上，并精确测定各主轴线，检查各主轴线间距。
2）、基础筏板放线：防水及其保护层施工完毕后在各大角控制桩点上安置仪器，后视对面同轴桩点，将这些线精确投测至保护层面上，并精确测定各主轴线，检查各主轴线间距，然后依次放出剪力墙线、暗柱线及裙房独立柱线。
3）、地下墙体及顶板放线：底板施工完毕后利用在基坑周边的引桩投測到底板上，精确投测出主轴线的位置，并严格检查主轴线的投测尺寸，主轴线放线完毕后，根据主轴线的位置放出墙体控制线、门窗洞口细部尺寸线、柱子尺寸线以及距墙皮20cm 墙体模板控制线，地下墙体施工完毕后在墙体上弹出500mm 标高线，并在距顶板底面300mm处的墙面上弹处控制线以控制顶板支模。
4）、墙、柱及模板的放样根据控制轴线位置放样出墙、柱的位置、尺寸线，用于检查墙、柱钢筋位置，及时纠偏，以利于大模板位置就位。
再在其周围放出模板线控制线。
放双线控制以保证墙、柱的截面尺寸及位置。
然后放出柱中线，待柱拆除模板后把此线引到柱面上，以确定上层梁的位置。
