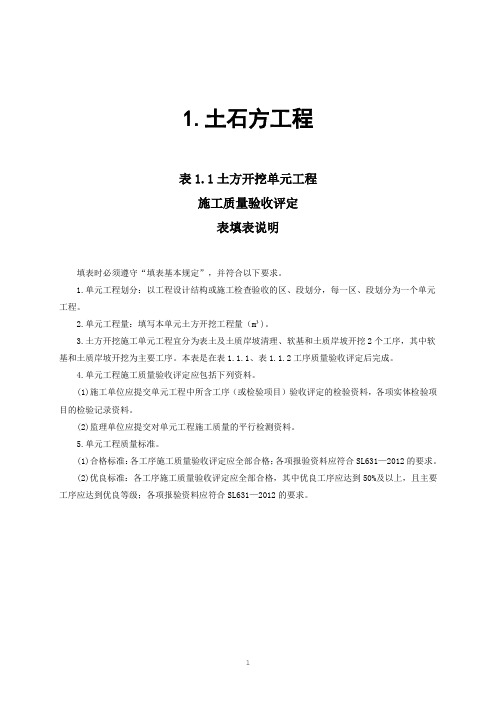

1.土石方工程表1.1土方开挖单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.单元工程划分：以工程设计结构或施工检查验收的区、段划分，每一区、段划分为一个单元工程。
2.单元工程量：填写本单元土方开挖工程量（m³)。
3.土方开挖施工单元工程宜分为表土及土质岸坡清理、软基和土质岸坡开挖2个工序，其中软基和土质岸坡开挖为主要工序。
本表是在表1.1.1、表1.1.2工序质量验收评定后完成。
4.单元工程施工质量验收评定应包括下列资料。
(1)施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料。
(2)监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程质量标准。
(1)合格标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL631—2012的要求。
(2)优良标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50%及以上，且主要工序应达到优良等级；各项报验资料应符合SL631—2012的要求。
广西水利水电工程表1.1 土方开挖单元工程施工质量验收评定表表1.1.1表土及土质岸坡清理工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.单位工程、分部工程、单元工程名称及部位填写要与表1.1相同。
2.检验（测）方法及数量。
3.工序施工质量验收评定应提交下列资料：(1)施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。
(2)监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准。
(1)合格标准。
1)主控项目，检验结果应全部符合SL631—2012的要求。
2)一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。
3)各项报验资料应符合SL631—2012的要求。
(2)优良标准。
1)主控项目，检验结果应全部符合2)一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中。
水利水电工程施工质量评定表填表说明与示例（试行）填表基本规定《水利水电工程施工质量评定表》（试行）（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要参考。
SL223-1999《水利水电建设工程验收规程》规定，《评定表》是水利水电工程验收的备查资料。
《水利基本建设项目（工程）档案资料管理规定》要求，工程竣工验收后，《评定表》归档长期保存。
因此，对《评定表》的填写，作如下基本规定：1．单元（工序）工程完工后，应及时评定其质量等级，并按现场检验结果，如实填写《评定表》。
现场检验应遵守随机取样原则。
2.《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔填写。
3. 文字。
应按国务院颁布的简化汉字书写。
字迹应工整、清晰。
4. 数字和单位。
数字使用阿拉伯数字（1、2、3、…、9、0）。
单位使用国家法定计量单位，并以规定的符号表示（如MPa 、m 、t 、…）。
5. 合格率。
用百分数表示，小数点后保留一位。
如果恰为整数，则小数点后以0表示。
6. 改错。
将错误处用斜线划掉，再在其右上方填写正确的文字（或数字）禁止使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水涂黑等方法。
7. 表头填写。
①单位工程、分部工程名称，按项目划分确定的名称填写。
②单元工程名称、部位：填写该单元工程名称（中文名称或编号）部位可用桩号、高程等表示。
③施工单位：填写与项目法人（建设单位）签订承包合同的施工单位全称。
④单元工程量：填写本单元主要工程量。
⑤检验（评定）日期：年—填写4位数，月—填写实际月份，日—填写实际日期。
8. 质量标准中，凡有“符合设计要求”者，应注明设计具体要求（如内容较多，可附页说明）、凡有“符合设计要求”者，应标出所执行的规范名称及编号。
9. 检验记录。
文字记录应真实、准确、简练。
数字记录应准确、可靠，小数点后保留位数应符合有关规定。
10. 设计值按施工图填写。
实测值填写实际检测数据，而不是偏差值。
1.土石方工程表1.1土方开挖单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.单元工程划分：以工程设计结构或施工检查验收的区、段划分，每一区、段划分为一个单元工程。
2.单元工程量：填写本单元土方开挖工程量（m³)。
3.土方开挖施工单元工程宜分为表土及土质岸坡清理、软基和土质岸坡开挖2个工序，其中软基和土质岸坡开挖为主要工序。
本表是在表1.1.1、表1.1.2工序质量验收评定后完成。
4.单元工程施工质量验收评定应包括下列资料。
(1)施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料。
(2)监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程质量标准。
(1)合格标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL631—2012的要求。
(2)优良标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50%及以上，且主要工序应达到优良等级；各项报验资料应符合SL631—2012的要求。
广西水利水电工程表1.1 土方开挖单元工程施工质量验收评定表表1.1.1表土及土质岸坡清理工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.单位工程、分部工程、单元工程名称及部位填写要与表1.1相同。
2.检验（测）方法及数量。
3.工序施工质量验收评定应提交下列资料：(1)施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。
(2)监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准。
(1)合格标准。
1)主控项目，检验结果应全部符合SL631—2012的要求。
2)一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。
3)各项报验资料应符合SL631—2012的要求。
(2)优良标准。
1)主控项目，检验结果应全部符合2)一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中。
《水利水电工程施工质量评定表填表说明与示例（试行）》共246个表格，其目录与所在的页码如下：第一部分：工程项目施工质量评定表（6个）表01水工建筑物外观质量评定表(3页)表02房屋建筑安装工程观感质量评定表(7页)表03分部工程施工质量评定表(12页)表04单位工程施工质量检验资料核查表(16页)表05单位工程施工质量评定表(21页)表06工程项目施工质量评定表(24页)第二部分：水工建筑工程单元工程施工质量评定表（30个）表1.1 岩石边坡开挖单元工程施工质量评定表(29页)表1.2 岩石地基开挖单元工程质量评定表(32页)表1.3 岩石洞室开挖单元工程质量评定表(35页)表1.4 软基和岸坡开挖单元工程质量评定表(38页)表1.5 混凝土单元工程质量评定表(41页)表1.5-1基础面或混凝土施工缝处理工序质量评定表(44页)表1.5-2混凝土模板工序质量评定表(47页)表1.5-3混凝土钢筋工序质量评定表(50页)表1.5-4混凝土止水、伸缩缝和排水管安装工序质量评定表(55页) 表1.5-5混凝土浇筑工序质量评定表(58页)表1.6 混凝土预制构件安装单元工程质量评定表(61页)表1.7 混凝土坝坝体接缝灌浆单元工程质量评定表(64页)表1.8 岩石地基帷幕灌浆单元工程质量评定表(67页)表1.9 岩石地基固结灌浆单元工程质量评定表(70页)表1.10水工隧洞回填灌浆单元工程质量评定表(73页)表1.11高压喷射灌浆单元工程质量评定表(76页)表1.12基础排水单元工程质量评定表(79页)表1.13锚喷支护单元工程质量评定表(82页)表1.13-1锚喷支护锚杆、钢筋网工序质量评定表(85页)表1.13-2锚喷支护喷射混凝土质量工序评定表(85页)表1.14混凝土防渗墙单元工程质量评定表(91页)表1.15振冲地基加固单元工程质量评定表(94页)表1.16造孔灌注桩基础单元工程质量评定表(97页)表1.17河道疏浚单元工程质量评定表(100页)表1.18砂料质量评定表(103页)表1.19 粗骨料质量评定表(106页)表1.20 混凝土拌和质量评定表(109页)表1.20-1混凝土拌和物质量评定表(112页)表1.20-2混凝土试块质量评定表(115页)表1.21 混凝土预制构件制作质量评定表(118页)第三部分：金属结构及启闭机安装工程单元工程施工质量评定表（59个）表2.1 压力钢管制作单元工程质量评定表(125页)表2.2 压力钢管伸缩节制造单元工程质量评定表(131页)表2.3 压力钢管岔管制造单元工程质量评定表(136页)表2.4 压力钢管埋管安装单元工程质量评定表(139页)表2.4-1压力钢管埋管管口中心、里程、圆度、纵缝、环缝对口错位质量评定表(142页)表2.4-2 焊缝外观质量评定表(145页)表2.4-3 一、二类焊缝内部质量、表面清除及局部凹坑焊补质量评定表(148页)表2.4-4 压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表(151页)表2.5 压力钢管明管安装单元工程质量评定表(154页)表2.5-1压力钢管明管安装工程管口中心、里程、支座中心等质量评定表(157页)表2.5-2压力钢管明管防腐蚀表面处理、涂料涂装质量评定表(160页)表2.6 平面闸门埋件安装单元工程质量评定表(163页)表2.6-1平面闸门底槛、门楣安装质量评定表(166页)表2.6-2平面闸门主轨、侧轨安装质量评定表(169页)表2.6-3平面闸门侧止水底座、反轨安装质量评定表(172页)表2.6-4平面闸门胸墙、护角安装质量评定表(175页)表2.6-5平面闸门工作范围内各埋件距离(178页)表2.7 平面闸门门体安装单元工程质量评定表(181页)表2.7-1平面闸门门体止水橡皮、反向滑块安装质量评定表(184页) 表2.8 弧形闸门埋件安装单元工程质量评定表(187页)表2.8-1弧形闸门底槛、门楣安装质量评定表(190页)表2.8-2弧形闸门侧止水座板、侧轨导板安装质量评定表(194页) 表2.8-3弧形闸门工作范围内各埋件距离质量评定表(197页)表2.8-4 弧形闸门铰座钢梁、铰座基础螺栓中心及锥形铰座基础环安装质量评定表(200页)表2.9 弧形闸门门体安装单元工程质量评定表(203页)表2.9-1弧形闸门门体铰座安装质量评定表(206页)表2.9-2弧形闸门门体铰轴、支臂安装质量评定表(209页)表2.9-3弧形闸门门体支臂两端连接板和抗剪板及止水安装质量评定表(212页)表2.10人字闸门埋件安装单元工程质量评定表(215页)表2.10-1人字闸门埋件底枢装置安装质量评定表(218页)表2.10-2人字闸门埋件顶枢装置及枕座安装质量评定表(221页) 表2.11人字闸门门体安装单元工程质量评定表(224页)表2.11-1人字闸门门体顶、底枢轴线安装质量评定表(227页)表2.11-2人字闸门门体止水橡皮安装质量评定表(231页)表2.12活动式拦污栅安装单元工程质量评定表(233页)表2.12-1活动式拦污栅埋件安装质量评定表(237页)表2.12-2活动式拦污栅孔口部位各埋件间距离质量评定表(239页) 表2.12-3活动式拦污栅栅体安装质量评定表(243页)表2.13启闭机械轨道安装单元工程质量评定表(245页)表2.14桥式启闭机（或起重机）安装单元工程质量评定表(248页) 表2.14-1制动器安装质量评定表(251页)表2.14-2联轴器安装质量评定表(255页)表2.14-3弹性圆柱销联轴器两轴的同轴度、联轴器间的端面间隙质量评定表(257页)表2.14-4桥架和大车行走机构安装质量评定表(260页)表2.14-5小车行走机构安装质量评定表(266页)表2.14-6桥（门）式启闭机（起重机）试运转质量评定表(269页) 表2.15门式启闭机安装单元工程质量评定表(272页)表2.15-1门式启闭机门腿安装质量评定表(275页)表2.16固定卷扬式启闭机安装单元工程质量评定表(278页)表2.16-1固定卷扬式启闭机中心、高程和水平安装质量评定表(281页)表2.16-2固定卷扬式启闭机试运转质量评定表(284页)表2.17螺杆式启闭机安装单元工程质量评定表(287页)表2.17-1螺杆式启闭机中心、高程、水平和螺杆铅垂度质量评定表(290页)表2.17-2螺杆式启闭机试运转质量评定表(293页)表2.18油压启闭机安装单元工程质量评定表(296页)表2.18-1油压启闭机架安装及活塞杆铅垂度质量评定表(299页)表2.18-2油压启闭机架钢梁与推力支座安装质量评定表(302页)表2.18-3油压启闭机油桶、储油箱、管道安装质量评定表(305页) 表2.18-4油压启闭机启闭试验及液压试验评定表(308页)第四部分：水轮发电机组安装工程单元工程施工质量评定表（47 个）表3.1立式反击式水轮机吸出管里衬安装单元工程质量评定表(313页)表3.2立式反击式水轮机基础环、座环安装单元工程质量评定表(316页)表3.3立式反击式水轮机蜗壳安装单元工程质量评定表(319页)表3.4立式反击式水轮机机坑里衬及接力器基础安装单元工程质量评定表(322页)表3.5立式反击式水轮机转轮装配单元工程质量评定表(325页)表3.6立式反击式水轮机导水机构安装单元工程质量评定表(329页) 表3.7立式反击式水轮机接力器安装单元工程质量评定表(333页) 表3.8立式反击式水轮机转动部件安装单元工程质量评定表(337页) 表3.9立式反击式水轮机水导轴承及主轴密封安装单元工程质量评定表(341页)表3.10立式反击式水轮机附件安装单元工程质量评定表(345页)表3.11灯泡贯流式水轮机尾水管安装单元工程质量评定表(348页) 表3.12灯泡贯流式水轮机座环安装单元工程质量评定表(351页)表3.13灯泡贯流式水轮机导水机构安装单元工程质量评定表(354页)表3.14灯泡贯流式水轮机轴承安装单元工程质量评定表(357页)表3.15灯泡贯流式水轮机主轴及转轮安装单元工程质量评定表(360页)表3.16冲击式水轮机机壳安装单元工程质量评定表(363页)表3.17冲击式水轮机喷嘴及接力器安装单元工程质量评定表(366页)表3.18冲击式水轮机转轮安装单元工程质量评定表(370页)表3.19冲击式水轮机控制机构安装单元工程质量评定表(373页) 表3.20油压装置安装单元工程质量评定表(376页)表3.21调速器安装及调试单元工程质量评定表(380页)表3.22调速系统整体调试及模拟试验单元工程质量评定表(386页) 表3.23立式水轮发电机上、下机架组装及安装单元工程质量评定表(392页)表3.24立式水轮发电机定子组装及安装单元工程质量评定表(395页)表3.25立式水轮发电机转子组装单元工程质量评定表(399页)表3.26立式水轮发电机制动器安装单元工程质量评定表(405页) 表3.27立式水轮发电机转子安装单元工程质量评定表(408页)表3.28立式水轮发电机推力轴承及导轴承安装单元工程质量评定表(411页)表3.29立式水轮发电机组轴线调整单元工程质量评定表(417页) 表3.30水轮发电机励磁机及永磁机安装单元工程质量评定表(420页)表3.31水轮发电机电气部分检查和试验单元工程质量评定表(423页)表3.32卧式水轮发电机轴瓦及轴承安装单元工程质量评定表(434页)表3.33卧式水轮发电机转子及定子安装单元工程质量评定表(438页)表3.34灯泡式水轮发电机主要部件组装单元工程质量评定表(441页)表3.35灯泡水轮发电机总体安装单元工程质量评定表(444页)表3.36蝴蝶阀安装单元工程质量评定表(447页)表3.37球阀安装单元工程质量评定表(450页)表3.38伸缩节安装单元工程质量评定表(453页)表3.39附件及操作机构安装单元工程质量评定表(456页)表3.40机组管路安装单元工程质量评定表(459页)表3.40-1机组管路管件制作质量评定表(462页)表3.40-2机组管路管道安装质量评定表(465页)表3.40-3管道焊接质量评定表(468页)表3.40-4管道试验评定表(471页)表3.41机组充水试验单元工程质量评定表(474页)表3.42机组空载试验单元工程质量评定表(477页)表3.43机组并列及负荷试验单元工程质量评定表(484页)第五部分：水力机械辅助设备安装工程单元工程施工质量评定表（10个）表4.1空气压缩机安装单元工程质量评定表(491页)表4.2深井水泵安装单元工程质量评定表(494页)表4.3离心水泵安装单元工程质量评定表(497页)表4.4齿轮油泵安装单元工程质量评定表(500页)表4.5螺杆油泵安装单元工程质量评定表(503页)表4.6水力测量仪表安装单元工程质量评定表(506页)表4.7箱、罐及其他容器安装单元工程质量评定表(509页)表4.8轴流式通风机安装单元工程质量评定表(512页)表4.9离心式通风机安装单元工程质量评定表(515页)表4.10水利机械系统管路安装单元工程质量评定表(518页)第六部分：发电电气设备安装工程单元工程施工质量评定表（17个）表5.1 20KV及以下油断路器安装单元工程质量评定表(527页)表5.2 户内式隔离开关安装单元工程质量评定表(532页)表5.3 3～20KV负荷开关或高压熔断器安装单元工程质量评定表(535页)表5.4 20KV及以下互感器安装单元工程质量评定表(542页)表5.5 20KV及以下干式电抗器安装单元工程质量评定表(546页) 表5.6 避雷器安装单元工程质量评定表(549页)表5.7 固定式手车式高压开关柜安装单元工程质量评定表(552页) 表5.8 油浸式厂用变压器安装单元工程质量评定表(555页)表5.9 低压配电盘及低压电器安装单元工程质量评定表(560页) 表5.10 35KV及以下电缆线路安装单元工程质量评定表(565页) 表5.11 硬母线装置安装单元工程质量评定表(569页)表5.12 电气接地装置安装单元工程质量评定表(574页)表5.13 保护网安装单元工程质量评定表(577页)表5.14 控制保护装置安装单元工程质量评定表(580页)表5.15 铅蓄电池安装单元工程质量评定表(587页)表5.16 起重机电气设备安装单元工程质量评定表(590页)表5.8 电气照明装置安装单元工程质量评定表(593页)第七部分：升压变电电气设备安装工程单元工程施工质量评定表（11个）表6.1 主变压器安装单元工程质量评定表(601页)表6.2 油断路器安装单元工程质量评定表(608页)表6.3 空气断路器安装单元工程质量评定表(613页)表6.4 六氟化硫断路器安装单元工程质量评定表(618页)表6.5 六氟化硫组合电器安装单元工程质量评定表(623页)表6.6 隔离开关安装单元工程质量评定表(626页)表6.7 油浸式互感器安装单元工程质量评定表(629页)表6.8 户外式避雷器安装单元工程质量评定表(633页)表6.9 软母线装置单元工程质量评定表(636页)表6.10 自容式充油电缆线路安装单元工程质量评定表(639页)表6.11 厂区馈电线路安装单元工程质量评定表(642页)第八部分：碾压式土石坝和浆砌石坝工程单元工程施工质量评定表（52个）表7.1 土石坝坝基及岸坡处理单元工程质量评定表(647页)表7.1-1 坝基及岸坡清理工序质量评定表(650页)表7.1-2 防渗体岩基及岸坡开挖工序质量评定表(653页)表7.1-3 坝基及岸坡地质构造处理工序质量评定表(656页)表7.1-4 坝基及岸坡渗水处理工序质量评定表(659页)表7.2 土质防渗体填筑单元工程质量评定表(662页)表7.2-1 土石坝土质防渗体结合面处理工序质量评定表(665页)表7.2-2 土石坝土质防渗体卸料及铺填工序质量评定表(668页)表7.2-3 土石坝土质防渗体压实工序质量评定表(671页)表7.2-4 土石坝土质防渗体接缝处理工序质量评定表(674页)表7.3 土石坝混凝土面板单元工程质量评定表(677页)表7.3-1 土石坝混凝土面板基面清理工序质量评定表(680页)表7.3-2 土石坝混凝土面板滑模制作及安装、滑模轨道安装工序质量评定表(683页)表7.3-3 土石坝混凝土面板止水片（带）制作及安装工序质量评定表(686页)表7.3 -4土石坝混凝土面板浇筑工序质量评定表(689页)表7.4 沥青混凝土心墙单元工程质量评定表(692页)表7.4-1 基础面处理与沥青混凝土结合层面处理工序质量评定表(695页)表7.4-2 沥青混凝土心墙模板工序质量评定表(698页)表7.4-3 沥青混凝土制备工序质量评定表(701页)表7.4-4 心墙沥青混凝土的摊铺与碾压工序质量评定表(705页)表7.5 沥青混凝土面板整平层（含排水层）单元工程质量评定表(707页)表7.6 沥青混凝土面板防渗层单元工程质量评定表(710页)表7.7 沥青混凝土面板封闭层单元工程质量评定表(713页)表7.8 沥青混凝土面板与刚性建筑物连接单元工程质量评定表(716页)表7.9 沙砾坝体填筑单元工程质量评定表(719页)表7.10 堆石坝体填筑单元工程质量评定表(722页)表7.11 反滤工程单元工程质量评定表(725页)表7.12 垫层工程单元工程质量评定表(728页)表7.13 护坡工程单元工程质量评定表(731页)表7.14 排水工程单元工程质量评定表(734页)表7.15 浆砌石体基岩连接工程单元工程质量评定表(737页)表7.16 水泥砂浆砌石体单元工程质量评定表(740页)表7.16-1 水泥砂浆砌石体浆砌石体层面处理工序质量评定表(743页)表7.16-2 水泥砂浆砌石体砌筑工序质量评定表(746页)表7.17 混凝土砌石体单元工程质量评定表(749页)表7.18浆砌石坝混凝土面板单元工程质量评定表(752页)表7.18-1面板与浆砌石接触面处理、工序质量评定表(755页)表7.18-2混凝土施工缝处理工序质量评定表(758页)表7.18-3模板工序质量评定表(761页)表7.18-4浆砌石坝面板混凝土浇注工序质量评定表(764页)表7.19浆砌石坝混凝土心墙单元工程质量评定表(767页)表7.20浆砌石坝水泥砂浆勾缝单元工程质量评定表(770页)表7.21浆砌石溢洪道溢流面单元工程质量评定表(773页)表7.21-1浆砌石溢洪道溢流面砌筑工序质量评定表(776页)表7.22浆砌石墩（墙）单元工程质量评定表(779页)表7.22-1浆砌石墩（墙）砌筑工序质量评定表(782页)表7.23石料质量评定表(785页)表7.24水泥砂浆质量评定表(788页)表7.25混凝土预制块质量评定表(791页)表7.26砂料质量评定表(794页)表7.27 粗骨料质量评定表(797页)表7.28混凝土拌和质量评定表(800页)第九部分：堤防工程外观质量及单元工程施工质量评定表（14个）表堤01堤防工程外观质量评定表(805页)表堤01-1堤防单位工程外部尺寸质量检测评定表(810页)表堤1堤基清理单元工程质量评定表(813页)表堤2土料碾压筑堤单元工程质量评定表(816页)表堤3土料吹填筑堤单元工程质量评定表(819页)表堤4土料吹填压渗平台单元工程质量评定表(822页)表堤5粘土防渗体填筑单元工程质量评定表(825页)表堤6砂质土堤堤坡堤顶填筑单元工程质量评定表(828页)表堤7护坡垫层单元工程质量评定表(831页)表堤8毛石粗排护坡单元工程质量评定表(834页)表堤9干砌石护坡单元工程质量评定表(837页)表堤10浆砌石护坡单元工程质量评定表(840页)表堤11混凝土预制块护坡单元工程质量评定表(843页)表堤12堤脚防护（水下抛石）单元工程质量评定表(846页)。
水利水电工程单元工程施工质量验收评定表及填表说明（上册）水利部建设与管理司编著内容提要《水利水电工程单元工程施工质量验收评定表及填表说明》（上、下册）根据《水利水电工程单元工程施工质量验收评定标准》（SL 361—2012~SL 637—2012和SL 638—2013、SL 639—2013）评定标准编制，用于水利水电工程单元工程施工质量验收评定工作使用。
上册主要内容包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程；下册主要内容包括水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程、发电电气设备安装工程和升压变电电气设备安装工程。
本书样表和填表说明基本涵盖了水利水电工程施工质量验收评定所需表格。
本书是水利水电工程建设、施工、监理、质量监督和质量检测等工程技术人员的工具书，也可作为其他领域相关人员的参考用书。
《水利水电工程单元工程施工质量验收评定表及填表说明》（上册）编写组主编：孙献忠吴春良副主编：张忠生徐永田曹福君张全喜韩新编写人员：（按姓氏笔画排序）王秀梅冯文光成平刘金山齐秀琴汤俊峰孙富岭孙献忠李信李恒山李振连吴春良时振彬余少林宋新江张全喜张英军张忠生张颖林京庞晓岚胡伟胡忙全费凯贺永利袁金枫徐永田郭炜涂雍黄玮黄洁曹永斌曹福君戚波韩连超韩新傅长锋訾洪利窦宝松谭辉前言为加强水利工程施工质量管理，根据水利部发布的《水利水电工程单元工程施工质量验收评定标准》（SL 631~SL 637—2012、SL 638~SL 639—2013）和有关施工规程规范。
水利部建设与管理司组织水利部建设管理与质量安全中心、吉林省水利厅等单位的有关专家编写了《水利水电工程单元工程施工质量验收评定表及填表说明》，便于广大水利水电工程技术人员更好地理解评定标准和实际工作中使用，进一步规范单元工程施工质量验收评定工作。
全书分上、下册，总计539个表格。
上册包括土石方工程51个；混凝土工程68个；地基处理与基础工程52个；堤防工程38个。
水利水电工程施工质量评定表填表说明与示例（试行）填表基本规定《水利水电工程施工质呈:评泄表》（试行）（以下简称《评圧表》）是检验与评泄施工质量的基础资料，也是进行工程维修和事故处理的重要参考。
SL223-1999《水利水电建设工程验收规程》规左，《评泄表》是水利水电工程验收的备查资料。
《水利基本建设项目（工程）档案资料管理规定》要求，工程竣工验收后，《评泄表》归档长期保存。
因此，对《评左表》的填写，作如下基本规定：1. 单元（工序）工程完工后，应及时评立其质量等级，并按现场检验结果，如实填写《评定表》。
现场检验应遵守随机取样原则。
2. 《评龙表》应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔填写。
3. 文字。
应按国务院颁布的简化汉字书写。
字迹应工整、淸晰。
4. 数字和单位。
数字使用阿拉伯数字（1、2、3、…、9、0）。
单位使用国家法泄计量单位,并以规建的符号表示（如MPa、m、t、…）。
5. 合格率。
用百分数表示，小数点后保留一位。
如果恰为整数，则小数点后以0 表示。
6. 改错。
将错误处用斜线划掉，再在其右上方填写正确的文字（或数字）禁止使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水涂黑等方法。
7. 表头填写。
①单位工程、分部工程劣称，按项目划分确泄的名称填写。
②单元工程名称、部位：填写该单元工程名称（中文名称或编号）部位可用桩号、髙程等表示。
③施工单位：填写与项目法人（建设单位）签订承包合同的施工单位全称。
④单元工程量：填写本单元主要工程量。
⑤检验（评立）日期：年一填写4位数，月一填写实际月份，日一填写实际日期。
8. 质量标准中，凡有“符合设计要求”者，应注明设计具体要求（如内容较多，可附页说明）、凡有“符合设计要求”者，应标出所执行的规范名称及编号。
9. 检验记录。
文字记录应真实、准确、简练。
数字记录应准确、可靠，小数点后保留位数应符合有关规定。
10. 设讣值按施工图填写。
实测值填写实际检测数拯，而不是偏差值。
水利水电工程施工质量评定表填表说明与示例
本篇主要讲解水利水电工程施工质量评定表填表说明与示例。
对《评定表》的填写，作如下基本规定：
1.单元（工序）工程完工后，应及时评定其质量等级，并按现场检验结果，如
（3）施工单位：填写与项目法人（建设单位）签订承包合同的施工单位全称。
（4）单元工量：填写本单元主要工程量。
（5）检验（评定）日期：年——填写4位数，月——填写实际月份（1～12月），日——填写实际日期（1～31日）。
8.质量标准中，凡有“符合设计要求”者，应注明设计具体要求（如内容较多，
可附页说明）；凡有“符合规范要求”者，应标出所执行的规范名称及编号。
9.检验记录。
文字记录应真实、准确、简练。
数字记录应准确、可靠，小数点后保留位数应符合有关规定。
10.设计值按施工图填写。
实测值填写实际检测数据，而不是偏差值。
当实测数据多时，可填写实测组数、实测值范围（最小值～最大值）、合格数，但实测值应作
写，
14.表尾填写：××单位是指具有法人资格单位的现场派出机构，若须加盖公章，则加盖该单位的现场派出机构的公章。
单元工程施工质量报验单（承包[2016]质报 12号）合同名称：合同编号：致：某某公司C20埋石砼挡墙（项目名称）桩号至段（单元编码）单元工程已按合同要求完成施工，经自检合格，报请核验。
附：工程项目名称（）单元工程质量评定表承包人：某某有限公司项目经理：日期： 2016年10月24日经核验，工程项目名称（）单元工程的质量：□合格；□按附言提供补充材料、证明文件或重做、补做检验；□不合格，提交《施工质量缺陷处理措施报审表》。
附言：监理机构：（建立单位名称）有限公司监理工程师：日期：年月日说明：本表一式份，由承包人填写，监理机构审签后，承包人2份，监理机构、发包人各1份水利水电工程表2.1 混凝土单元工程施工质量验收评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期项次工序名称、编号工序质量验收评定等级1 基础面、施工缝处理、1 合格2 模板制作及安装、2 合格3 预埋件制作及安装、4 优良4 △混凝土浇筑工序、5 合格5 混凝土外观质量检查工序、6 合格施工单位自评意见各工序施工质量全部合格，其中优良工序占20.0%，且主要工序达到合格等级。
单元工程质量等级评定为：合格（签字，加盖公章）2016年10 月23 日监理单位复核意见经抽查并查验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级单元工程质量等级评定为：（签字，加盖公章）年月日注1：对重要隐蔽单元工程和关键部位单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求应满足176的规定。
注2：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。
水利水电工程表2.1.1基础面、施工缝处理工序施工质量自检表单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期项次检验项目质量标准检查（测）记录合格数合格率基础面主控项目1 基础面岩基符合设计要求/ / /软基预留保护层已挖除；基础面符合设计要求/ / /2 地表水和地下水妥善引排或封堵/ / / 一般项目1 岩面清理符合设计要求；清洗洁净、无积水、无积渣杂物/ / /施工缝处理主控项目1 施工缝的留置位置符合设计或有关施工规范规定施工缝的留置位置符合设计要求/ /2 施工缝面凿毛基面无乳皮，成毛面，微露粗砂施工缝已处理，基面无乳皮，成毛面，微露粗砂/ /一般项目1 缝面清理符合设计要求；清洗洁净、无积水、无积渣杂物缝面已清洗洁净、无积水、无积渣杂物等，符合设计要求/ /主控项目检验结果全部符合质量标准要求，一般项目逐项检验结果全部符合质量标准要求。
填表基本规定《水利水电工程单元工程施工质量验收评定表及填表说明》（以下简称《质评表》）是检验与评定施工质量及工程验收的基础资料，是施工质量控制过程的真实反映，也是进行工程维修和事故处理的重要凭证。
工程竣工验收后，《质评表》作为档案资料长期保存。
因此，按档案管理有关要求对《评定表》的填写作如下基本规定：1．单元（工序）工程施工质量验收评定应在熟练掌握《水利水电工程单元工程施工质量验收评定标准》（SL 631~SL 637—2012、SL 638~SL 639—2013）和有关工程施工规程规范及相关规定的基础上进行。
2．单元（工序）工程完工后，在规定时间内按现场检验结果及时、客观、真实地填写《质评表》。
3．现场检验应遵循随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合SL 631~SL 639标准和相关规定。
4．验收评定表与备查资料的制备规格采用国际标准A4（210mm×297mm）。
验收评定表一式四份，签字、复印后盖章；备查资料一式二份。
手签一份（原件）单独装订。
单元和工序质评表可以加盖工程项目经理部章和工程监理部章。
5．验收评定表中的检查（检测）记录可以使用黑色水笔手写，字迹应清晰工整；也可以使用激光打印机打印，输入内容的字体应与表格固有字体不同，以示区别，字号相同或相近，匀称为宜。
质量意见、质量结论及签字部分（包括日期）不可打印。
施工单位的三检资料和监理单位的现场检测资料应使用黑色水笔手写，字迹清晰工整。
6．应使用国家正式公布的简化汉字，不得使用繁体字。
应横排填写具体内容，可以根据版面的实际需要进行适当处理。
7．计算数值应符合《数值修约规则与极限数值的表示和判定》（GB/T 8170）要求。
数据使用阿拉伯数字，使用法定计量单位及其符号。
数据与数据之间用逗号（，）隔开，小数点要用圆点（.）。
经计算得出的合格率用百分数表示，小数点后保留1位，如果为整数，则小数点后以0表示。
广西水利水电工程施工质量验收评定表及填表说明广西水利水电工程质量与安全监督中心站二〇一五年七月编写说明为进一步加强水利水电工程施工质量管理，统一工程施工质量验收评定标准，规范工程验收评定工作，水利部于2012年9月以[2012]第57号公告发布了《水利水电工程单元工程施工质量验收评定标准》(SL631～637—2012)（以下简称《新标准》）。
为帮助我区广大工程技术人员学习领会和准确执行《新标准》，规范填写工程内业施工质量评定表，依据《新标准》，在借鉴其它省区施工质量验收评定表的基础上，我们编制了《水利水电工程施工质量评定表及填表说明》，以方便大家在水利工程质量管理工作中使用。
全部表格共分三部分，总计463个表。
第一部分为工程项目、单位、分部工程质量评定表，共计17个表（电子版文件为表0），包含单位工程质量等级核定前需填写的8个附表。
第二部分为单元（工序）质量评定表，计435个表（电子版文件为表1～7）。
其中：表1.土石方工程50个表（电子版文件为表1），表2.混凝土工程60个表（电子版文件为表2），表3.地基处理与基础工程52个表（电子版文件为表3），表4.堤防工程58个表（电子版文件为表4），表5.水工金属结构安装工程50个表（电子版文件为表5），表6.水轮发电机组安装工程121个表（电子版文件为表6），表7.水力机械辅助设备系统安装工程44个表（电子版文件为表7），并逐个编写了填表说明。
第三部分为质量检测与质量评定备查资料表，共计11个表（电子版文件为表8）。
堤防工程中没有的表格，土石方工程使用631的表格，砼工程使用632的表格。
工程项目中如有新标准尚未涉及的单元工程时，其质量标准及评定表，由项目法人组织监理、设计及施工单位根据设计要求和设备生产厂商的技术说明书，制定施工、安装的质量验收评定标准，并按照本《水利水电工程施工质量验收评定表》中的统一格式（表头、表身、表尾）制定相应质量验收评定表，报工程项目监督机构核备后使用。
永久性房屋、专用公路、铁路等非水利工程建设项目的施工质量验收评定按相应行业标准执行。
这两类表格不需在系统进行评定。
填表基本规定《水利水电工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程质量事故处理的重要凭证，是工程验收的备查资料。
工程竣工验收后，《评定表》作为档案资料长期保存。
因此，按档案管理有关要求对《评定表》的填写作如下基本规定：（1）单元（工序）工程完工后，在规定时间内及时评定其质量等级，并按现场检验结果，客观真实地填写《评定表》。
（2）现场检验应遵守随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合《新标准》和相关标准的规定。
（3）若手工填写，应使用蓝色或黑色墨水钢笔，字迹应工整、清晰；若计算机打印，输入内容的字体应与表格固定内容不同，以示区别，字号可以相同或相近，匀称为宜。
签字部分（包括日期）不得打印。
（4）验收评定表与备查资料的制备规格采用国际标准A4 （210mm×297mm）。
（5）数字要使用阿拉伯数字（1，2，3，…，9，0），单位使用法定计量单位，并以规定的符号表示（如m，kg，m³，…）。
数据与数据之间用逗号（，）隔开，小数点要用圆点（．）。
合格率用百分数表示，小数点后保留1位，如果恰为整数，则小数点后以0表示。
（6）手工填写修改错误时，将错误部分用斜线划掉，再在右上方填写正确的文字或数字。
禁止使用改正液、橡皮擦、刀片刮等不标准方法。
（7）表头填写：单位工程、分部工程、单元工程名称，按项目划分确定的名称填写。
单元工程部位除用桩号、高程、到轴线（中心线）距离表示，原则使该单元从空间（三维）上受控，必要时附图示意外，还必须填写单元工程编号。
“施工单位”栏要填写与项目法人签订承包合同的施工单位全称。
（8）“质量标准”栏中，凡有“符合设计要求”者，应注明设计要求的具体内容，如内容较多可附页说明；凡有“符合规范要求”者，应标出所执行的规范名称和编号。
凡在“质量标准”栏中只作定性（即没有定量标准）描述的检验项目，则在检查（检测）结果记录中亦作定性描述，“合格数”、“合格率”两栏打“∕”。
（9）检查（检验、检测）记录应真实、准确，设计值按施工图填写，实测值填写实际检测数据，而不是偏差值。
当实测数据较多时，可填写实测组数、实测值范围（最大值至最小值）和合格数，但实测值原始记录应加附页备查。
（10）监理工程师复核质量等级时，应按照平行检测结果对施工单位自平意见进行复核。
如对施工单位填写的质量检验资料或质量等级有不同意见，可写入“质量等级”栏内或另附页说明，并在“质量等级”栏内填写出核定的质量等级。
（11）所有签字人员必须是与项目具有合同关系的持有广西水利工程建设质量检查员证书的人员，且由本人按照身份证上的姓名签字（不得由他人代签），同时填写日期，单元（工序）工程由施工单位负责终验的人员签字。
（12）施工单位自评意见、监理单位复核意见栏中，加盖公章为该单位现场派出机构的公章。
（13）未涉及到的备查资料表格，如灌浆工程的灌浆记录，水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程的安装记录表格等，由项目法人组织监理、设计及施工单位根据工程设计文件、施工规程规范等制定，检查记录应由施工、监理单位现场技术人员签字认可。
目录填表基本规定第一部分工程项目单位分部工程质量评定表表0.1工程项目施工质量评定表 (2)表0.2单位工程施工质量评定表 (4)表0.2.1单位工程施工质量检验资料核查表 (6)表0.2.2水工建筑物工程外观质量评定表 (23)表0.2.3堤防工程外观质量评定表 (29)表0.2.4明（暗）渠工程外观质量评定表 (32)表0.2.5引水(渠道）建筑物工程外观质量评定表 (36)表0.2.6水利水电工程房屋建筑工程外观质量评定表 (39)表0.3分部工程施工质量评定表 (41)表0.4重要隐蔽（关键部位）单元工程质量等级签证表 (43)第二部分单元（工序）质量评定表1.土石方工程 (46)表1.1土方开挖单元工程施工质量验收评定 (46)表1.1.1表土及土质岸坡清理工序施工质量验收评定表 (48)表1.1.2软基或土质岸坡开挖工序施工质量验收评定表 (50)表1.2岩石岸坡开挖单元工程施工质量验收评定表 (52)表1.2.1岩石岸坡开挖工序施工质量验收评定表 (54)表1.2.2岩石岸坡开挖地质缺陷处理工序施工质量验收评定表 (56)表1.3岩石地基开挖单元工程施工质量验收评定表 (58)表1.3.1岩石地基开挖工序施工质量验收评定表 (60)表1.3.2岩石地基开挖地质缺陷处理工序施工质量验收评定表 (62)表1.4岩石洞室开挖单元工程施工质量验收评定表 (64)表1.5土质洞室开挖单元工程施工质量验收评定表 (66)表1.6土料填筑单元工程施工质量验收评定表 (68)表1.6.1土料填筑结合面处理工序施工质量验收评定表 (70)表1.6.2土料填筑卸料及铺填工序施工质量验收评定表 (72)表1.6.3土料填筑土料压实工序施工质量验收评定表 (74)表1.6.4土料填筑接缝处理工序施工质量验收评定表 (76)表1.7砂砾料填筑单元工程施工质量验收评定表 (78)表1.7.1砂砾料铺填工序施工质量验收评定表 (80)表1.7.2砂砾料压实工序施工质量验收评定表 (82)表1.8堆石料填筑单元工程施工质量验收评定表 (84)表1.8.1堆石料铺填工序施工质量验收评定表 (86)表1.8.2堆石料压实工序施工质量验收评定表 (88)表1.9反滤（过渡）料填筑单元工程施工质量验收评定表 (90)表1.9.1反滤（过渡）料铺填工序施工质量验收评定表 (92)表1.9.2反滤（过渡）料压实工序施工质量验收评定表 (94)表1.10垫层工程单元工程施工质量验收评定表 (96)表1.10.1墊层料铺填工序施工质量验收评定表 (98)表1.10.2垫层料压实工序施工质量验收评定表 (100)表1.11排水工程单元工程施工质量验收评定表 (103)表1.12干砌石单元工程施工质量验收评定表 (106)表1.13水泥砂浆砌石体单元工程施工质量验收评定表 (108)表1.13.1水泥砂浆砌石体层面处理工序施工质量验收评定表 (110)表1.13.2水泥砂浆砌石砌筑工序施工质量验收评定表 (112)表1.13.3水泥砂浆砌石体伸缩缝（填充材料)工序施工质量验收评定表 (116)表1.14混凝土砌石体单元工程施工质量验收评定表 (118)表1.14.1混凝土砌石体层面处理工序施工质量验收评定表 (120)表1.14.2混凝土砌石体砌筑工序施工质量验收评定表 (122)表1.14.3混凝土砌石体伸缩缝工序施工质量验收评定表 (125)表1.15水泥砂浆勾缝单元工程施工质量验收评定表 (127)表1.16土工织物滤层与排水单元工程施工质量验收评定表 (129)表1.16.1场地清理与垫层料铺设工序施工质量验收评定表 (131)表1.16.2织物备料工序施工质量验收评定表 (133)表1.16.3土工织物铺设工序施工质量验收评定表 (135)表1.16.4回填和表面防护工序施工质量验收评定表 (137)表1.17土工膜防渗单元工程施工质量验收评定表 (139)表1.17.1下垫层和支持层工序施工质量验收评定表 (141)表1.17.2土工膜备料工序施工质量验收评定表 (143)表1.17.3土工膜铺设工序施工质量验收评定表 (145)表1.17.4土工膜与刚性建筑物或周边连接处理工序施工质量验收评定表 (147)表1.17.5上垫层和防护层工序施工质量验收评定表 (149)2．混凝土工程 (151)表2.1普通混凝土单元工程施工质量验收评定表 (151)表2.1.1基础面、施工缝工序施工质量验收评定表 (153)表2.1.2模板制作及安装工序施工质量验收评定表 (155)表2.1.3钢筋制作及安装工序施工质量验收评定表 (158)表2.1.4预埋件制作及安装工序施工质量验收评定表 (162)表2.1.5混凝土浇筑工序施工质量验收评定表 (166)表2.1.6混凝土外观质量检查工序施工质量验收评定表 (168)表2.2碾压混凝土单元工程施工质量验收评定表 (170)表2.2.1基础面、层面处理工序施工质量验收评定表 (172)表2.2.2模板制作及安装工序施工质量验收评定表 (174)表2.2.3预埋件制作及安装工序施工质量验收评定表 (176)表2.2.4碾压混凝土浇筑工序施工质量验收评定表 (180)表2.2.5混凝土成缝工序施工质量验收评定表 (183)表2.2.6碾压混凝土外观质量检查工序施工质量验收评定表 (185)表2.3混凝土面板单元工程施工质量验收评定表 (187)表2.3.1面板基面清理工序施工质量验收评定表 (189)表2.3.2模板（滑模）制作及安装工序施工质量验收评定表 (191)表2.3.3钢筋制作及安装工序施工质量验收评定表 (193)表2.3.4预埋件制作及安装工序施工质量验收评定表 (197)表2.3.5混凝土面板浇筑工序施工质量验收评定表 (201)表2.3.6混凝土面板外观质量检查工序施工质量验收评定表 (203)表2.4沥青混凝土心墙单元工程施工质量验收评定表 (205)表2.4.1基座结合面处理及沥青混凝土结合层面处理工序施工质量验收评定表 (207)表2.4.2模板制作及安装工序施工质量验收评定表 (209)表2.4.3沥青混凝土铺筑工序施工质量验收评定表 (212)表2.5沥青混凝土面板单元工程施工质量验收评定表 (214)表2.5.1沥青混凝土面板整平胶结层（含排水层）工序施工质量验收评定表 (216)表2.5.2防渗层工序施工质量验收评定表 (218)表2.5.3封闭层工序施工质量验收评定表 (220)表2.5.4面板与刚性建筑物连接工序施工质量验收评定表 (222)表2.6预应力混凝土单元工程施工质量验收评定表 (224)表2.6.1基础面、施工缝工序施工质量验收评定表 (226)表2.6.2模板制作及安装工序施工质量验收评定表 (228)表2.6.3钢筋制作及安装工序施工质量验收评定表 (231)表2.6.4预埋件制作与安装工序施工质量验收评定表 (235)表2.6.5混凝土浇筑工序施工质量验收评定表 (239)表2.6.6预应力筋孔道预留工序施工质量验收评定表 (241)表2.6.7预应力筋制作及安装工序施工质量验收评定表 (243)表2.6.8预应力筋张拉工序施工质量验收评定表 (245)表2.6.9有黏结预应力筋灌浆工序施工质量验收评定表 (247)表2.6.10预应力混凝土外观质量检查工序施工质量验收评定表 (249)表2.7混凝土预制构件安装单元工程施工质量验收评定表 (251)表2.7.1混凝土构件外观质量检查工序施工质量验收评定表 (253)表2.7.2预制件吊装工序施工质量验收评定表 (255)表2.7.3预制件接缝及接头处理工序施工质量验收评定表 (257)表2.8混凝土坝坝体接缝灌浆单元工程施工质量验收评定表 (259)表2.8.1灌浆前检查工序施工质量验收评定表 (261)表2.8.2灌浆工序施工质量验收评定表 (263)表2.9安全监测仪器设备安装埋设单元工程施工质量验收评定表 (265)表2.9.1安全监测仪器设备检验工序施工质量验收评定表 (267)表2.9.2安全监测仪器设备埋设工序施工质量验收评定表 (269)表2.9.3观测电缆敷设工序施工质量验收评定表 (272)表2.10观测孔（井）单元工程施工质量验收评定表 (274)表2.10.1观测孔（井）造孔工序施工质量验收评定表 (276)表2.10.2测压管制作与安装工序施工质量验收评定表 (278)表2.10.3观测孔（井）率定工序施工质量验收评定表 (280)表2.11外部变形观测设施安装（垂线法）单元工程施工质量验收评定表 (282)表2.12外部变形观测设施安装（引张线法）单元工程施工质量验收评定表 (285)表2.13外部变形观测设施安装（视准线法）单元工程施工质量验收评定表 (287)表2.14外部变形观测设施安装（激光准直法）单元工程施工质量验收评定表 (289)3.地基处理与基础工程 (292)表3.1岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表 (292)表3.1.1岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表 (294)表3.1.2岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表 (296)表3.2岩石地基固结灌浆单孔及单元工程施工质量验收评定表 (298)表3.2.1岩石地基固结灌浆单孔钻孔工序施工质量验收评定表 (300)表3.2.2岩石地基固结灌浆单孔灌浆工序施工质量验收评定表 (302)表3.3覆盖层循环钻灌法灌浆单孔及单元工程施工质量验收评定表 (304)表3.3.1覆盖层循环钻灌法灌浆单孔钻孔工序施工质量验收评定表 (306)表3.3.2覆盖层循环钻灌法灌浆单孔灌浆工序施工质量验收评定表 (308)表3.4覆盖层预埋花管法灌浆单孔及单元工程施工质量验收评定表 (310)表3.4.1覆盖层预埋花管法灌浆单孔钻孔工序施工质量验收评定表 (312)表3.4.2覆盖层预埋花管法灌浆单孔花管下设工序施工质量验收评定表 (314)表3.4.3覆盖层预埋花管法灌浆单孔灌浆工序施工质量验收评定表 (316)表3.5隧洞回填灌浆单孔及单元工程施工质量验收评定表 (318)表3.5.1隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表 (320)表3.5.2隧洞回填灌浆单孔灌浆工序施工质量验收评定表 (322)表3.6钢衬接触灌浆单孔及单元工程施工质量验收评定表 (324)表3.6.1钢衬接触灌浆单孔钻孔工序施工质量验收评定表 (326)表3.6.2钢衬接触灌浆单孔灌浆工序施工质量验收评定表 (328)表3.7劈裂灌浆单孔及单元工程施工质量验收评定表 (330)表3.7.1劈裂灌浆单孔钻孔工序施工质量验收评定表 (332)表3.7.2劈裂灌浆单孔灌浆工序施工质量验收评定表 (334)表3.8充填灌浆单孔及单元工程施工质量验收评定表 (330)表3.8.1充填灌浆单孔钻孔工序施工质量验收评定表 (332)表3.8.2充填灌浆单孔灌浆工序施工质量验收评定表 (334)表3.9混凝土防渗墙单元工程施工质量验收评定表 (336)表3.9.1混凝土防渗墙造孔工序施工质量验收评定表 (338)表3.9.2混凝土防渗墙清孔工序施工质量验收评定表 (340)表3.9.3混凝土防渗墙混凝土浇筑工序施工质量验收评定表 (342)表3.10高压喷射灌浆防渗墙单元工程施工质量验收评定表 (344)表3.9.1高压喷射灌浆防渗墙单孔施工质量验收评定表 (346)表3.11水泥土搅拌防渗墙单元工程施工质量验收评定表 (348)表3.11.1水泥土搅拌防渗墙单桩施工质量验收评定表 (350)表3.11地基排水孔排水单孔及单元工程施工质量验收评定表 (352)表3.12.1地基排水孔排水工程单孔钻孔工序施工质量验收评定表 (354)表3.12.2地基排水孔排水工程单孔孔内及孔口装置安装工序施工质量验收评定表 . 356表3.12.3地基排水孔排水工程单孔孔口测试工序施工质量验收评定表 (358)表3.13地基管（槽）网排水单元工程施工质量验收评定表 (360)表3.13.1地基管（槽）网排水工程铺设基面处理工序施工质量验收评定表 (362)表3.13.2地基管（槽）网排水工程管（槽）网铺设及保护工序施工质量验收评定表364 表3.13锚喷支护单元工程施工质量验收评定表 (366)表3.14.1错喷支护错杆工序施工质量验收评定表 (368)表3.14.2锚喷支护喷射混凝土工序施工质量验收评定表 (370)表3.15预应力锚索加固单根及单元工程施工质量验收评定表 (372)表3.15.1预应力锚索加固单根钻孔工序施工质量验收评定表 (374)表3.15.2预应力错索加固单根锚束制作安装工序施工质量验收评定表 (376)表3.15.3预应力锚索加固单根外锚头制作工序施工质量验收评定表 (378)表3.15.4预应力锚索加固单根锚索张拉锁定工序施工质量验收评定表 (380)表3.16钻孔灌注桩工程单桩及单元工程施工质量验收评定表 (382)表3.16.1钻孔灌注桩工程单桩钻孔工序施工质量验收评定表 (384)表3.16.2钻孔灌注桩工程单桩钢筋笼制安工序施工质量验收评定表 (386)表3.16.3钻孔灌注桩工程单桩混凝土浇筑工序施工质量验收评定表 (388)表3.17振冲法地基加固单元工程施工质量验收评定表 (390)表3.17.1振冲法地基加固工程单桩施工质量验收评定表 (392)表3.18强夯法地基加固单元工程施工质量验收评定表 (394)4.堤防工程 (396)表4.1堤基清理单元工程施工质量验收评定表 (396)表4.1.1基面清理工序施工质量验收评定表 (398)表4.1.2基面平整压实工序施工质量验收评定表 (400)表4.2土料碾压筑堤单元工程施工质量验收评定表 (402)表4.2.1土料摊铺工序施工质量验收评定表 (404)表4.2.2土料碾压工序施工质量验收评定表 (406)表4.3土料吹填筑堤单元工程施工质量验收评定表 (409)表4.3.1围堰修筑工序施工质量验收评定表 (411)表4.3.2土料吹填工序施工质量验收评定表 (413)表4.4堤身与建筑物结合部填筑单元工程 (415)表4.4.1建筑物表面涂浆工序施工质量验收评定表 (417)表4.4.2土料吹填工序施工质量验收评定表 (419)表4.5防冲体护脚单元工程施工质量验收评定表 (421)表4.5.1-1散抛石工序施工质量验收评定表 (423)表4.5.1-2石笼防冲体制备工序施工质量验收评定表 (425)表4.5.1-3预制防冲体制备工序施工质量验收评定表 (427)表4.5.1-4土工袋（包）防冲体制备工序施工质量验收评定表 (429)表4.5.1-5柴枕防冲体制备工序施工质量验收评定表 (431)表4.5.2防冲体抛投工序施工质量验收评定表 (433)表4.6沉排护脚单元工程施工质量验收评定表 (435)表4.6.1沉排锚定工序施工质量验收评定表 (437)表4.6.2-1旱地或冰上铺设铰链混凝土块沉排铺设工序施工质量验收评定表 (439)表4.6.2-2水下铰链混凝土块沉排铺设工序施工质量验收评定表 (441)表4.6.2-3旱地或冰上土工织物软体沉排铺设工序施工质量验收评定表 (443)表4.6.2-4水下土工织物软体沉排铺设工序施工质量验收评定表 (445)表4.7砂（石）垫层单元工程施工质量验收评定表 (447)表4.8土工织物铺设单元工程施工质量验收评定表 (449)表4.9毛石粗排护坡单元工程施工质量验收评定表 (451)表4.10石笼护坡单元工程施工质量验收评定表 (453)表4.11干砌石护坡单元工程施工质量验收评定表 (455)表4.12浆砌石护坡单元工程施工质量验收评定表 (457)表4.12.1基础面处理工序施工质量验收评定表 (459)表4.12.2水泥砂浆砌石体砌筑工序施工质量验收评定表 (461)表4.12.3浆砌石护坡外观质量检查工序施工质量验收评定表 (463)表4.13混凝土预制块护坡单元工程施工质量验收评定表 (465)表4.13.1基础面处理工序施工质量验收评定表 (467)表4.13.2模板制作及安装工序施工质量验收评定表 (469)表4.13.3钢筋制作及安装工序施工质量验收评定表 (471)表4.13.4混凝土浇筑工序施工质量验收评定表 (473)表4.13.5预制块护坡外观质量检查工序施工质量验收评定表 (475)表4.14现浇混凝土护坡单元工程施工质量验收评定表 (477)表4.14.1基础面处理工序施工质量验收评定表 (479)表4.14.2模板制作及安装工序施工质量验收评定表 (481)表4.14.3钢筋制作及安装工序施工质量验收评定表 (483)表4.14.4混凝土浇筑工序施工质量验收评定表 (485)表4.14.5现浇混凝土护坡外观质量检查工序施工质量验收评定表 (487)表4.15模袋混凝土护坡单元工程施工质量验收评定表 (489)表4.15.1基础面处理工序施工质量验收评定表 (491)表4.15.2混凝土浇筑工序施工质量验收评定表 (493)表4.15.3模袋混凝土护坡外观质量检查工序施工质量验收评定表 (495)表4.16灌砌石护坡单元工程施工质量验收评定表 (497)表4.16.1基础面处理工序施工质量验收评定表 (499)表4.16.2模板制作及安装工序施工质量验收评定表 (501)表4.16.3混凝土浇筑工序施工质量验收评定表 (503)表4.16.4灌砌石护坡外观质量检查工序施工质量验收评定表 (505)表4.17植草护坡单元工程施工质量验收评定表 (507)表4.18防浪护堤林单元工程施工质量验收评定表 (509)表4.19河道疏浚单元工程施工质量验收评定表 (511)5.水工金属结构安装工程 (514)表5.1压力钢管单元工程安装质量验收评定表 (514)表5.1.1管节安装质量检查表 (516)表5.1.2焊缝外观质量检查表 (519)表5.1.3焊缝内部质量检查表 (522)表5.1.4表面防腐蚀质量检查表 (524)表5.2平面闸门埋件单元工程安装质量验收评定表 (528)表5.2.1平面闸门底槛安装质量检查表 (530)表5.2.2平面闸门门楣安装质量检查表 (532)表5.2.3平面闸门主轨安装质量检查表 (534)表5.2.4平面同门侧轨安装质量检查表 (536)表5.2.5平面闸门反轨安装质量检查表 (538)表5.2.6平面闸门止水板安装质量检查表 (540)表5.2.7平面闸门护角兼作侧轨安装质量检查表 (542)表5.2.8平面闸门胸墙安装质量检查表 (544)表5.3平面间门门体单元工程安装质量验收评定表 (546)表5.3.1平面闸门门体安装质量检查表 (548)表5.4孤形同门埋件单元工程安装质量验收评定表 (550)表5.4.1弧形闸门底槛安装质量检查表 (552)表5.4.2弧形闸门门楣安装质量检查表 (554)表5.4.3弧形闸门侧止水板安装质量检查表 (556)表5.4.4弧形闸门侧轮导板安装质量检查表 (558)表5.4.5弧形闸门铰座钢梁及其相关埋件安装质量检查表 (560)表5.5弧形闸门门体单元工程安装质量验收评定表 (562)表5.5.1弧形闸门门体安装质量检查表 (564)表5.6人字闸门埋件单元工程安装质量验收评定表 (566)表5.6.1人字闸门埋件安装质量检查表 (568)表5.7人字用门门体单元工程安装质量验收评定表 (570)表5.7.1人字闸门门体安装质量检查表 (572)表5.8活动式拦污栅单元工程安装质量验收评定表 (574)表5.8.1活动式拦污栅安装质量检查表 (576)表5.9大车轨道单元工程安装质量验收评定表 (578)表5.9.1大车轨道安装质量检查表 (580)表5.10桥式启闭机单元工程安装质量验收评定表 (582)表5.10.1桥架和大车行走机构安装质量检查表 (584)表5.10.2小车行走机构安装质量检查表 (588)表5.10.3制动器安装质量检查表 (590)表5.10.4桥式启讯机试运行质量检查表 (592)表5.11门式启闭机单元工程安装质量验收评定表 (595)表5.11.1门式启闭机门腿安装质量检查表 (597)表5.11.2门式启闭机试运行质量检查表 (599)表5.12固定卷扬式启闭机单元工程安装质量验收评定表 (602)表5.12.1固定卷扬式启闭机安装位置质量检查表 (604)表5.12.2固定卷扬式启闭机试运行质量检查表 (606)表5.13螺杆式启闭机单元工程安装质量验收评定表 (608)表5.13.1螺杆式启闭机安装位置质量检查表 (610)表5.13.2螺杆式启闭机试运行质量检查表 (612)表5.14液压式启闭机单元工程安装质量验收评定表 (614)表5.14.1液压式启闭机机械系统机架安装质量检查表 (616)表5.14.2液压式启闭机机械系统钢梁与推力支座安装质量检查表 (618)表5.14.3液压式启闭机试运行质量检查表 (620)6.水轮发电机组安装工程 (622)6.1立式反击式水轮机安装工程 (622)6.1.1尾水管里衬单元工程安装质量验收评定表 (622)表6.1.2转轮室、基础环、座环单元工程安装质量验收评定表 (627)表6.1.3蜗壳单元工程安装质量验收评定表 (632)表6.1.4机坑里衬及接力器基础单元工程安装质量验收评定表 (637)表6.1.5转轮装配单元工程安装质量验收评定表 (641)表6.1.6导水机构单元工程安装质量验收评定表 (647)表6.1.7接力器单元工程安装质量验收评定表 (652)表6.1.8转动部件单元工程安装质量验收评定表 (656)表6.1.9水导轴承及主轴密封单元工程安装质量验收评定表 (661)。
