什么是半导体制冷冰箱
在当今快节奏的生活中，制冷冰箱成为了家庭中不可或缺的电器之一。
而随着科技的进步，半导体制冷冰箱作为新型制冷技术逐渐走入人们的生活。
那么，什么是半导体制冷冰箱呢？
半导体制冷是一种采用半导体材料制冷的技术，其实现的核心原理是Peltier
效应。
Peltier效应是指在通过两种不同导电性的半导体材料组成的热电偶上通过电流时，会产生一侧冷却，一侧加热的现象。
这种现象被称为Peltier制冷效应，是半导体制冷的基础。
半导体制冷冰箱相比传统压缩机制冷冰箱，具有以下优点：首先，半导体制冷冰箱体积小巧、无噪音，适合放置在卧室、办公室等静音要求较高的场所；其次，半导体制冷冰箱制冷速度快，降温均匀，不易产生霜冻，保持食材的新鲜度和口感更好；第三，半导体制冷冰箱能够实现快速制冷、快速加热切换，具有更强的可控性。
然而，半导体制冷冰箱也存在一些不足之处，主要包括降温能力相对较弱、制冷性能受外界环境温度的影响较大、制冷效率相对较低等问题。
因此，在选购半导体制冷冰箱时，消费者需根据自身需求和实际使用场景综合考量。
总的来说，半导体制冷冰箱作为一种新兴的制冷技术，具有各种优点，为人们的生活提供了更多的便利。
随着科技的不断进步和发展，相信半导体制冷技术会不断完善，为人们的生活带来更多的惊喜和便利。
什么叫半导体制冷
半导体制冷是一种利用半导体材料的热电效应来实现制冷的技术。
在半导体材料中，当电流通过时，会在热电偶效应的作用下产生温度变化。
利用这种效应，可以将热量从一个地方转移到另一个地方，从而达到制冷的效果。
工作原理
半导体制冷装置通常由一个热电靶和一个冷却器组成。
当外加电压通过热电靶时，热电效应使得靶子一侧变热，而另一侧则变冷。
这样就实现了热量从一侧转移到另一侧的目的，达到了制冷的效果。
应用领域
半导体制冷技术在许多领域有着广泛的应用。
比如在电子元器件的冷却、医疗设备的制冷、红外探测器的工作温度控制等方面都有着重要的作用。
随着半导体技术的不断发展，半导体制冷技术也在不断完善和应用扩展。
优点
相比传统制冷技术，半导体制冷具有一些明显的优点。
首先，半导体制冷设备体积小、重量轻，具有更高的灵活性和可移动性；其次，半导体制冷无需使用冷却剂，对环境友好；另外，半导体制冷技术响应快速，控制精度高，具有较好的节能效果。
发展趋势
随着科学技术的不断进步，半导体制冷技术将会继续得到发展和应用。
未来，随着人们对节能环保技术的需求不断增加，半导体制冷技术将有望在更多领域得到广泛应用和推广，为人类社会带来更为便捷和舒适的生活。
半导体制冷技术实物图半导体制冷又称电子制冷，或者温差电制冷，是从50年代发展起来的一门介于制冷技术和半导体技术边缘的学科，它利用特种半导体材料构成的P-N结，形成热电偶对，产生珀尔帖效应，即通过直流电制冷的一种新型制冷方法，与压缩式制冷和吸收式制冷并称为世界三大制冷方式。
1834年，法国物理学家帕尔帖在铜丝的两头各接一根铋丝，再将两根铋丝分别接到直流电源的正负极上，通电后，他惊奇的发现一个接头变热，另一个接头变冷；这个现象后来就被称为"帕尔帖效应"。
"帕尔帖效应"的物理原理为：电荷载体在导体中运动形成电流，由于电荷载体在不同的材料中处于不同的能级，当它从高能级向低能级运动时，就会释放出多余的热量。
反之，就需要从外界吸收热量（即表现为制冷）。
所以，"半导体制冷"的效果就主要取决于电荷载体运动的两种材料的能级差，即热电势差。
纯金属的导电导热性能好，但制冷效率极低（不到1%）。
半导体材料具有极高的热电势，可以成功的用来做小型的热电制冷器。
但当时由于使用的金属材料的热电性能较差，能量转换的效率很低，热电效应没有得到实质应用。
直到本世纪五十年代，苏联科学院半导体研究所约飞院士对半导体进行了大量研究，于1945年前发表了研究成果，表明碲化铋化合物固溶体有良好的致冷效果。
这是最早的也是最重要的热电半导体材料，至今还是温差致冷中半导体材料的一种主要成份。
约飞的理论得到实践应用后，有众多的学者进行研究到六十年代半导体致冷材料的优值系数，达到相当水平，才得到大规模的应用。
80年代以后，半导体的热电制冷的性能得到大幅度的提高，进一步开发热电制冷的应用领域。
二、半导体制冷片制冷原理原理图半导体制冷片（TE）也叫热电制冷片，是一种热泵，它的优点是没有滑动部件，应用在一些空间受到限制，可靠性要求高，无制冷剂污染的场合。
半导体制冷片的工作运转是用直流电流，它既可制冷又可加热，通过改变直流电流的极性来决定在同一制冷片上实现制冷或加热，这个效果的产生就是通过热电的原理，上图就是一个单片的制冷片，它由两片陶瓷片组成，其中间有N型和P型的半导体材料（碲化铋），这个半导体元件在电路上是用串联形式连接组成. 半导体制冷片的工作原理是：当一块N型半导体材料和一块P型半导体材料联结成电偶对时，在这个电路中接通直流电流后，就能产生能量的转移，电流由N型元件流向P型元件的接头吸收热量，成为冷端由P型元件流向N型元件的接头释放热量，成为热端。

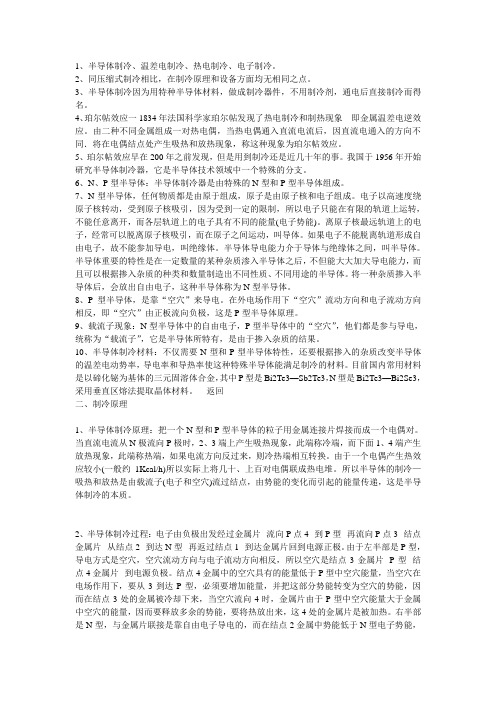

1、半导体制冷、温差电制冷、热电制冷、电子制冷。
2、同压缩式制冷相比，在制冷原理和设备方面均无相同之点。
3、半导体制冷因为用特种半导体材料，做成制冷器件，不用制冷剂，通电后直接制冷而得名。
4、珀尔帖效应一1834年法国科学家珀尔帖发现了热电制冷和制热现象即金属温差电逆效应。
由二种不同金属组成一对热电偶，当热电偶通入直流电流后，因直流电通入的方向不同．将在电偶结点处产生吸热和放热现象，称这种现象为珀尔帖效应。
5、珀尔帖效应早在200年之前发现，但是用到制冷还是近几十年的事。
我国于1956年开始研究半导体制冷器，它是半导体技术领域中一个特殊的分支。
6、N、P型半导体：半导体制冷器是由特殊的N型和P型半导体组成。
7、N型半导体，任何物质都是由原于组成，原子是由原子核和电子组成。
电子以高速度绕原子核转动，受到原子核吸引，因为受到一定的限制，所以电子只能在有限的轨道上运转，不能任意离开，而各层轨道上的电子具有不同的能量(电子势能)。
离原子核最远轨道上的电子，经常可以脱离原子核吸引，而在原子之间运动，叫导体。
如果电子不能脱离轨道形成自由电子，故不能参加导电，叫绝缘体。
半导体导电能力介于导体与绝缘体之间，叫半导体。
半导体重要的特性是在一定数量的某种杂质渗入半导体之后，不但能大大加大导电能力，而且可以根据掺入杂质的种类和数量制造出不同性质、不同用途的半导体。
将一种杂质掺入半导体后，会放出自由电子，这种半导体称为N型半导体。
8、P型半导体，是靠“空穴”来导电。
在外电场作用下“空穴”流动方向和电子流动方向相反，即“空穴”由正板流向负极，这是P型半导体原理。
9、载流子现象：N型半导体中的自由电子，P型半导体中的“空穴”，他们都是参与导电，统称为“载流子”，它是半导体所特有，是由于掺入杂质的结果。
10、半导体制冷材料：不仅需要N型和P型半导体特性，还要根据掺入的杂质改变半导体的温差电动势率，导电率和导热率使这种特殊半导体能满足制冷的材料。
半导体制冷是什么
半导体制冷是一种利用半导体材料特性实现制冷的技术。
在我们日常生活中，制冷技术被广泛应用于空调、冰箱等家用电器中，以提供舒适的生活环境。
而半导体制冷作为制冷技术的一种新兴形式，具有一些独特的优势和特点。
工作原理
半导体制冷利用半导体材料在通电时表现出的热电效应来实现制冷。
基本原理是通过施加电流，半导体材料会发生热电效应，即在材料上形成温度差，从而实现制冷效果。
这种热电效应可以按照泡利定律来理解，即在几种材料之间建立温差。
优势
相较于传统的压缩式制冷技术，半导体制冷有一些显著的优势。
首先，半导体制冷设备体积小，重量轻，可以实现微型化，适用于一些需要小型化制冷设备的应用场景。
其次，半导体制冷工作时几乎没有噪音，能够提供更加静音的制冷服务。
此外，半导体制冷设备寿命长，维护成本低，具有较高的可靠性和稳定性。
应用领域
半导体制冷技术目前在一些特定领域得到应用。
例如，医疗领域中，可以用于激光器、光电探测器等高精密仪器的制冷；在光电通信中，可用于激光器的散热；在航空航天领域，可用于卫星的冷却。
随着技术的不断进步，半导体制冷技术有望在更多领域得到广泛应用。
结语
总的来说，半导体制冷技术作为一种新兴的制冷技术，具有许多优势和潜力。
虽然目前在实际应用中受到一些限制，但随着技术的不断进步和应用领域的扩大，相信半导体制冷技术将会在未来得到更广泛的发展和应用。
半导体制冷组件半导体制冷组件是一种新型的热管理技术，通过半导体材料的特性实现对热量的传递和控制，广泛应用于电子设备、医疗设备和航空航天等领域。
本文将介绍半导体制冷组件的工作原理、优势和应用等方面。
工作原理半导体制冷组件利用半导体材料的Peltier效应来实现制冷。
当电流通过两种不同类型的半导体材料接触面时，热电偶效应会导致一个半导体表面吸热，另一个表面释放热量。
通过调节电流方向，可以实现制冷和加热的控制。
优势与传统的制冷技术相比，半导体制冷组件具有以下优势：•无振动无噪音：半导体制冷组件工作时没有机械部件运动，不会产生振动和噪音，适用于对安静环境要求高的应用场景。
•体积小巧：半导体制冷组件结构简单，体积小巧，便于集成到各种设备中，节省空间。
•能效高：半导体制冷组件可以精确控制温度，具有快速响应的特性，能够实现节能制冷。
•环保：与传统制冷技术相比，半导体制冷组件不含有对环境有害的氟利昂等物质，对环境友好。
应用领域半导体制冷组件在以下领域有着广泛的应用：•电子设备：笔记本电脑、智能手机等电子设备需要稳定的温度来保证正常运行，半导体制冷组件可用于散热和温度控制。
•医疗设备：X射线机、核磁共振设备等医疗设备需要精确控制温度，半导体制冷组件可以提供稳定的温度环境。
•航空航天：航空航天设备对制冷设备要求高，半导体制冷组件由于体积小、轻量化和可靠性高的特点，在航空航天领域有着广泛应用。
结论半导体制冷组件作为一种新兴的热管理技术，具有独特的优势和应用前景。
随着技术的不断进步和应用场景的拓展，半导体制冷组件将在更多领域展现出其价值，为人们的生活和工作带来更多便利和创新。
半导体制冷的优缺点
半导体制冷技术是一种具有高效、环保特点的制冷方法，在现代制冷领域得到广泛应用。
下面将介绍半导体制冷技术的优点和缺点。
优点：
1.高效节能：半导体制冷技术具有高效能转化和节能的特点，相比传
统压缩式制冷系统，其能耗更低，能够节约能源资源。
2.环保：半导体制冷不需要使用臭氧层破坏物质，对环境影响较小，
符合绿色环保理念，有利于可持续发展。
3.体积小巧：半导体制冷设备结构简单，体积小巧，适合用于小型制
冷系统或个人电子产品中。
4.无振动、无噪音：与传统的压缩式制冷系统相比，半导体制冷技术
工作时无振动、无噪音，提高了使用体验。
缺点：
1.制冷效果有限：半导体制冷技术受到材料特性的限制，其制冷效果
不如传统压缩式制冷系统显著。
2.成本较高：目前半导体制冷技术相对来说成本较高，制冷设备的价
格较传统系统昂贵。
3.散热困难：半导体制冷设备在长时间高效工作时容易积热，散热难
度较大，需要复杂的散热设计。
4.受环境影响：半导体制冷技术对环境温度、湿度等因素比较敏感，
工作效率易受环境影响而降低。
综合来看，半导体制冷技术在高效节能、环保、体积小巧等方面具有优势，但也存在制冷效果有限、成本较高、散热困难等缺点。
随着技术的不断发展和完善，相信半导体制冷技术将在未来迎来更广泛的应用和更好的发展。
冰箱半导体制冷是什么意思
冰箱半导体制冷是一种新型制冷技术，利用半导体材料的热电效应实现制冷的过程。
传统的冰箱制冷技术主要依靠压缩机循环制冷原理，而半导体制冷技术则是一种更加高效、节能的制冷方式。
半导体制冷的原理是基于热电效应，即某些材料在电流通过时会发生温度变化的现象。
半导体材料在两端施加电压时，会在一个端产生冷却效应，而在另一个端产生加热效应，这样就能实现制冷的效果。
与传统压缩机制冷相比，半导体制冷技术有着许多优势。
首先，半导体制冷设备体积小巧轻便，可以更加灵活方便地布置在家用电器中。
其次，半导体制冷系统无需使用环境污染氟利昂等冷媒，对环境更加友好。
此外，半导体制冷技术还具有响应速度快、能源效率高等优点，能够更快速地实现制冷效果。
虽然半导体制冷技术在理论上有很多优势，但在实际应用中还存在一些挑战。
由于半导体材料价格较高，制冷设备的制造成本较传统制冷设备高，导致半导体制冷技术的商业化进程相对较慢。
同时，半导体制冷设备的制冷效率受环境温度、电流稳定性等因素的影响，需要在实际应用中做出更多的优化和调整。
总的来说，冰箱半导体制冷技术作为一种新型的制冷方式，具有诸多优势和潜力。
随着科技的不断发展，相信这种新型制冷技术将会在家用电器领域有着更广泛的应用，为我们的生活带来更多便利和节能效果。
太阳能半导体制冷技术
目前太阳能半导体制冷系统的效率还比较低，系统的一些重要技术问题还有待深入研究。
文字太阳能半导体制冷的工作原理和基本结构
半导体制冷是利用热电制冷效应的一种制冷方式，因此又称为热电制冷或温差电制冷。
半导体制冷器的基本元件是热电偶对，即把一个P型半导体元件和一个N型半导体元件连成的热电偶。
当直流电源接通，上面接头的电流方向是N-P，温度降低，并且吸热，形成冷端；下面接头的电流方向是p-n，温度上升，并且放热，形成热端。
把若干对热电偶连接起来就构成了常用的热电堆，借助各种传热器件，使热电堆的热端不断散热，并保持一定的温度，把热电堆的冷端放到工作环境中去吸热，产生低温，这就是半导体制冷的工作原理。
太阳能半导体制冷系统就是利用半导体的热电制冷效应，由太阳能电池直接供给所需的直流电，达到制冷制热的效果。
太阳能半导体制冷系统由太阳能光电转换器、数控匹配器、储能设备和半导体制冷装置4部分组成。
太阳能光电转换器输出直流电，一部分直接供给半导体制冷装置，另一部分进入储能设备储存，以供阴天或晚上使用，以便系统可以全天候正常运行。
太阳能光电转换器可以选择晶体硅太阳能电池或纳米晶体太阳能电池，按照制冷装置容量选择太阳能电池的型号。
晴天时，太阳能光电转换器把照射在它表面上的太阳辐射能转换成电能，供整个系统使用。
数控匹配器使整个系统的能量传输始终处于最佳匹配状态。
同时对储能设备的过充、过放进行控制。
储能设备一般使用蓄电池，它把光电转换器输出的一部分或全部能量储存起来，以备太阳能光电转换器没有输出的时候使用，从而使太阳能半导体制冷系统达到全天候的运行。
提高热电制冷性能的关键在于通过增加声子的散射降低材料的晶格热导率，从而提高材料的优值系数Z。
半导体热电制冷具有许多独特的优点，具有广泛的应用前景。
提高热电制冷性能的关键在于通过增加声子的散射，降低材料的晶格热导率，从而提高材料的优值系数Z。
目前研究发现，性能优良的半导体热电制冷材料主要有三类：
P型材料Ag0.58Cu0.29Ti0.29Te四元合金
三元Bi2Te3-Sb2Te3-Sb2-Se3固溶体合金
N型Bi-Sb合金。
1 前言
半导体制冷也叫温差制冷、热电制冷或电子制冷，是利用“塞贝克效应”的逆效应-“珀尔帖效应”进行制冷。
法国物理学珀尔帖在1834年发现在两种不同金属组成的闭合线路中，若通以直流电，就会使一个结点变冷，另一个变热，这种效应后来被称为珀尔帖效应（如图1），但由于当时半导体材料的热电性能差、效率低，一直没得到实际应用。
2 半导体制冷的技术优势与应用范围
直到20世纪50年代，随着热电性能较好的半导体材料的迅猛发展，热电效应的效率大大提高，才使热电发电和热电制冷进入工程实践领域。
与现行的压缩式制冷或吸收式制冷方式相比，半导体制冷是靠电子（空穴）在运动中直接传递热量来实现的，因而有如下优点：①不需要制冷剂，无污染、清洁卫生；②无机械传动部件，结构简单、无噪声、无磨损、可靠性高；③通过改为工作电流的大小来调节制冷速度和制冷温度，控制灵活；④热电堆可以任意排布、大小形状皆可根据需要改变。
所以半导体制冷在国防、工业、农业、商业、医疗和日常生活等领域都获得广泛应用。
例如可以用于小型旅行电冰箱（如图2）、冷暖饮水机等家用电器，还可用于低温医疗器具，当然其最重要的应用是在信息技术领域，可以作为电子元器件（红外探测器、半导体激光器、晶体管、精密电阻元器件及计算机CPU或其它芯片）的冷源，用于提高其性能。
从具体应用的实际情况看，大面积推广应用还有待材料Z值与性价比的提高。
根据其制冷功率划分：制冷功率小于10W 时，是最为理想的经济方式；当制冷功率低于50W时，可同其它制冷方式竞争；在50W~1kW的应用中，只有当半导体制冷器的某个或某些特性在应用中显得十分重要时，才考虑采用[1]。
3 半导体制冷材料的性能提高机理
当前尽管国内外半导体技术发展很快，但仍然有许多问题亟待解决，主要是受材料制约，半导体制冷的制冷的制冷量有限，制冷效率太低，而且随着所需温差的增大，所需级数越多，制冷效率就越低，所以不能完全代替传统的制冷技术，目前只适合于要求产冷量小的领域。
要使半导体制冷得到更为广泛的实际应用，就应努力提高其制冷效率，其关键在于开发出更好的半导体制冷材料，这需要从原理上对半导体制冷进行分析[2]。
当电偶对通以直流电I时，电偶对总的制冷量应该为其Piltier制冷量与传递到冷端的焦耳热和电偶对热端热量的差值：Q=（αP-αN）ITc-1/2·I2R-K（Th-Tc）（1）
电偶工作时总的耗功为对电阻做功和克服热量势的耗功之和：
P= I2R+（αP-αN）（Th-Tc）I （2）
所以制冷系数：
ε=Q/P （3）
如两电偶臂相应的导热系数λ、电导率σ（材料电阻率p的倒数）及温差电系数α相等，则热端与冷端的最大温差可以表示为：
（Th-Tc）max=1/2（α2σ/λ）T2c （4）
显然，半导体制冷的最大温差取决于其冷端温度Tc和材料的优值系数：
Z=α2σ/λ （5）
所以要提高半导体材料的热电性能就应该从三个方面提高其优值系数Z，提高电导率σ及温差电系数α，并降低导热系数λ。
但是这三个参数并不是相互独立的，都是载流子（电子或离子）浓度n和温度T的函数。
离子传导型导体中，载流子可能是正离子，也可能是负离子。
电子传导型导体中，载流子是电子，电流可以由电子运动形成，也可以是“空穴”移动形成电流。
随着载流子浓度的增大，温差电系数α减小，电导率σ增大。
导热系数λ中晶格热导率λp（约占90%）与载流子浓度基本无关，而电子热导率λe与载流子浓度成正比。
所以选取适当的载流子浓度n，使
Z=[α2(1/n)×σ(n)]/[λp+λe(n)]取得最大值。
优值系数Z及组成的三个参数α、ρ、λ与载荷体密度n之间的关系见图3。
通常n值接近1019个/cm3时，可使Z值最高[3]。
所以半导体热电制冷中使用的材料，应是落在元素周期表的金属与非金属转换线两侧的元素的化合物对。
最常用的元素为：铋（Bi）、锑（Sb）、碲（Te）、硒（Se）。
由于通过控制载流子浓度n，提高温差电系数α和电导率σ，降低电子热导率λe的机理已经基本清楚了。
所以当前半导体制冷材料学研究者的主要方向是努力降低占导热系数λ约90%中晶格热导率λp。
降低晶格热导率的有效途径之一就是增加声子的散射机制。
从理论上分析，材料中的晶界有可能是增加声子散射的因素，但是晶界结构、晶界含量及晶界与声子的交互作用尚需进一步研究[4]。
4 半导体制冷材料研究现状
1956年，A.F.Ioffe等提出固溶体理论，即利用同晶化合物形成类质同晶的固溶体。
固溶体中由于掺入同晶化合物引入的等价置换原子而产生的短程畸变，使声子的散射增加，从而降低λp，而对电导率σ影响不大，使Z增大。
所以说好的热电材料应该具有晶体那样的高导电率和玻璃那样的低导热率。
人们还经常用优值系数与使用温度的乘积ZT来表示半导体材料的制冷性能。
上世纪50年代，人们发现的Bi-Te系和
Bi-Se系合金，ZT值接近1。
但是其制冷效率只有机械制冷效率的30%，也就是说只有当ZT值提高到3以上，热电制冷才可能具有与机械制冷相当的效率。
1996年，美国像树岭国家实验室发现RM4X12型化合物的ZT值可达1.4，这是制冷材料研究中的一次重大进展。
2001，美国RTI研究所将Bi-Te基合金制成超晶格薄膜，300K 下ZT值达到2.4，成为目前世界最高水平。
其思路是利用超晶格结构来控制电子和声子的输运，材料变成2维尺度，使晶格热导率降低。
目前人们找到的性能优良的半导体热电制冷材料并不多，主要有三类：室温下优值系数Z最高的是P型材料
Ag0.58Cu0.29Ti0.29Te四元合金（如图4所示[5]），其在300K时Z值可以达到5.7×10-3K-1，但制备起来较为困难；200~300K普冷范围内热电性能优良、应用最多的材料是三元Bi2Te3-Sb2Te3-Sb2Se3固溶体合金，其平均优值系数Z 可维持在3.0×10-3K-1左右，是目前各国半导体制冷器生产厂家的首选材料，但是温度降到200K以下时，热电性能将迅速下降；20~200K深、低冷范围内最好的材料是N型Bi-Sb合金，其Z值可大于3.0×10- 3K-1，其中Bi85Sb15在80K时的Z值可以达到6.5×10-3K-1，是已知材料中最高的（零磁场下），但当温度超过200K时，优值系数会大大低于同温度下的固溶体材料。
国内在热电制冷材料研究领域主要有清华大学材料系、山东大学人工晶体开放实验室、上海交大、中科院上海硅酸盐所、天津能源所等单位，在新材料研制方面做了一些工作。
材料制备方法采用电弧熔炼法、固相反应烧结法、化学法、及晶体生长法等。
目前国内制备较好的热电材料，P型的有碲化铋（Bi2Te3- Bi2Se3）固溶体合金。
它们在温室下的温差电性能见表[6]。
5 结论
①热电制冷技术是一门发展中的电子应用技术，其独特优势使多具有很好的应用前景，尤其在制冷量不大，又要求装置小型化的场合，更有其优越性。
目前，提高热电制冷材料的性能是该技术的关键。
②热电制冷材料的性能一般由其优值系数Z与使用温度的乘积ZT（无量钢数）来表示，这两个参数值越高，材料的制冷性能越好。
③增加声子的散射机制是降低晶格热导率的有效途径，从而可以大大提高材料的优值系数Z。
