stm32f103c6t6 开发实例以stm32f103c6t6 开发实例为标题STM32F103C6T6是一款基于ARM Cortex-M3内核的高性能单片机。
它具有丰富的外设和强大的计算能力，广泛应用于工业控制、通信设备、家电等领域。
本文将以一个实例为例，介绍如何使用STM32F103C6T6进行开发。
实例描述：假设我们需要设计一个温度监测系统，能够实时采集环境温度并显示在LCD屏幕上。
同时，当温度超过一定阈值时，系统还能够通过蜂鸣器发出警报。
硬件准备：1. STM32F103C6T6开发板2. 温度传感器3. LCD屏幕4. 蜂鸣器5. 杜邦线等连接线软件准备：1. Keil MDK集成开发环境2. ST-Link驱动程序步骤1：硬件连接将STM32F103C6T6开发板与温度传感器、LCD屏幕、蜂鸣器等硬件连接起来。
具体连接方式可参考硬件设备的说明书或相关资料。
步骤2：项目配置打开Keil MDK，创建一个新的工程，并选择STM32F103C6T6作为目标设备。
然后，配置工程的时钟、引脚等参数，使其与硬件连接相匹配。
步骤3：编写程序在Keil MDK中，我们可以使用C语言编写程序。
根据需求，我们需要实现以下功能：1. 初始化温度传感器，使其准备好接收温度数据。
2. 初始化LCD屏幕，使其准备好显示温度数据。
3. 初始化蜂鸣器，使其准备好发出警报。
4. 循环读取温度数据，并将其显示在LCD屏幕上。
5. 判断温度是否超过阈值，如果超过则触发蜂鸣器警报。
步骤4：下载程序编写完成后，将程序下载到STM32F103C6T6开发板中。
首先，通过ST-Link将开发板与计算机连接起来。
然后，选择正确的目标设备和下载方式，将程序下载到开发板中。
步骤5：测试运行将温度传感器置于所需环境中，并观察LCD屏幕上的温度显示。
当温度超过阈值时，蜂鸣器应该会发出警报声。
通过以上步骤，我们成功地使用STM32F103C6T6开发板实现了一个简单的温度监测系统。
目录第一章绪论 (2)1.1 引言 (1)1.2 选题背景与意义 (1)1.3 研究现状 (2)1.4 论文主要研究内容 (2)1.5 主要章节安排 (3)第二章开发工具的介绍 (4)2.1 Proteus的功能 (4)2.1.1 Proteus的功能简述 (4)2.1.2 资源丰富 (5)2.1.3电路仿真 (5)2.2 ADS1.2 (6)2.2.1 ADS种类 (6)2.2.2 软件组成 (6)第三章软硬件介绍 (8)3.1 ARM (8)3.1.1 ARM简介 (8)3.1.2 ARM7 (8)3.2LPC2124处理器 (9)3.2.1LPC2124简介 (9)3.2.2 特性 (9)3.2.3 结构 (9)3.2.4引脚描述 (10)3.3硬件系统的整体结构 (11)3.3.1硬件系统的设计原则 (11)3.3.2系统硬件的整体结构 (12)3.3.3 基本硬件组成 (12)第四章软件设计 (17)4.1系统软件的整体结构 (17)4.2.1测控系统 (18)4.2.2显示数字功能 (19)4.2.3 A/D转换数据采集程序功能与实现 (21)第五章总结与展望 (25)5.1 全文总结 (25)5.2后续工作及展望 (25)致谢 (27)参考文献 (28)附录 (29)摘要温度的测量和控制在工业生产中有广泛的应用，尤其在石油、化工、电力、冶金等工业领域中，对温度的测量和监控是非常重要的一个环节，温度参数是工业控制中的一项重要的指标。
本文主要研究了基于ARM7架构的嵌入式系统对于温度控制的应用，它基于ARM7 内核的LPC2124, 以DS1820采集温度信号, 通过RWB 温度变送器和A/D 转换获得实际温度值, 同时通过LCD 实时显示; 此温度控制系统应用于热电仪, 实际应用表明, 系统稳定、可靠, 满足了热电仪的温度控制要求。
关键词：ARM；Proteus；嵌入式系统；温度控制系统AbstractMeasurement and control of temperature is widely used in industrial production, especially in the petroleum, chemical, electric power, metallurgy and other industrial fields, measurement and monitoring of the temperature is a very important link, the temperature parameter is an important index in industrial control.This paper mainly studies the ARM7 based embedded system for the application of temperature control based on ARM7, which based on the LPC2124 kernel, the DS1820 collecting temperature signal, to obtain the actual temperature value through the RWB temperature transmitter and A/D conversion, at the same time through the LCD real time display; This paper introduces the principle, the system implementation process, gives some application circuits. This temperature control system used in the power system, the practical application shows that the system is stable and reliable, meet, the thermoelectric instrument temperature control requirements.Key words：ARM；Proteus；Embedded system；Temperature control system第一章绪论1.1 引言嵌入式系统这几年被广泛应用于各种工业领域、无线通信领域、智能仪表，消费电子等各个领域，离不开微电子技术的迅猛发展，它主要用于各种嵌入式应用，以将计算机硬件和软件相结合的手段，完成指定的任务和功能。

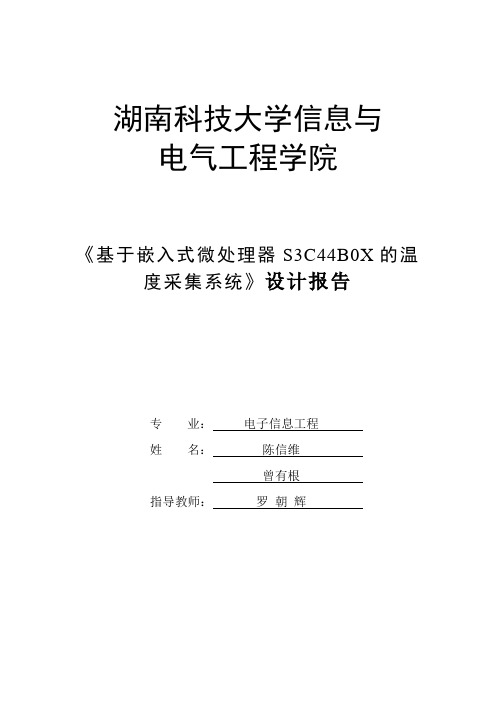

湖南科技大学信息与电气工程学院《基于嵌入式微处理器S3C44B0X的温度采集系统》设计报告专业：电子信息工程姓名：陈信维曾有根指导教师：罗朝辉绪论嵌入式系统是以应用为中心，以计算机技术为基础，且软硬件皆可裁剪，适应应用系统对功能、可靠性、成本、体积、功耗有严格要求的专用计算机系统。
它一般由以下几部分组成：嵌入式微处理器、外围硬件设备、嵌入式操作系统。
嵌入式系统是面向用户、面向产品、面向应用的，它必须与具体应用相结合才会具有生命力、才更具有优势。
因此嵌入式系统是与应用紧密结合的，它具有很强的专用性，必须结合实际系统需求进行合理的裁减利用。
嵌入式系统是将先进的计算机技术、半导体技术和电子技术和各个行业的具体应用相结合后的产物，这一点就决定了它必然是一个技术密集、资金密集、高度分散、不断创新的知识集成系统。
嵌入式系统必须根据应用需求对软硬件进行裁剪，满足应用系统的功能、可靠性、成本、体积等要求。
所以，如果能建立相对通用的软硬件基础，然后在其上开发出适应各种需要的系统，是一个比较好的发展模式。
目前的嵌入式系统的核心往往是一个只有几K到几十K微内核，需要根据实际的使用进行功能扩展或者裁减，但是由于微内核的存在，使得这种扩展能够非常顺利的进行。
数据采集(DAQ)，是指从传感器和其它待测设备等模拟和数字被测单元中自动采集非电量或者电量信号，送到上位机中进行分析和处理。
数据采集系统是结合基于计算机或者其他专用测试平台的测量软硬件产品来实现灵活的、用户自定义的测量系统。
被采集数据是已被转换为电讯号的各种物理量，如温度、水位、风速、压力等，可以是模拟量，也可以是数字量。
采集一般是采样方式，即隔一定时间（称采样周期）对同一点数据重复采集。
采集的数据大多是瞬时值，也可是某段时间内的一个特征值。
准确的数据量测是数据采集的基础。
数据量测方法有接触式和非接触式，检测元件多种多样。
不论哪种方法和元件，均以不影响被测对象状态和测量环境为前提，以保证数据的正确性。
目录摘要 (2)一、设计目的 (2)二、设计要求 (2)三、题目分析 (3)四、设计方法及步骤 (4)1、开发平台介绍 (4)2、ds18b20的工作原理 (6)3、ds18b20的驱动程序 (9)4、QT界面设计 (13)5、驱动的挂载和运行 (16)五、设计总结 (17)六、参考文档 (18)摘要近年来，随着计算机技术及集成电路技术的发展，嵌入式技术日渐普及，在通讯、网络、工控、医疗、电子等领域发挥着越来越重要的作用。
嵌入式系统无疑成为当前最热门最有发展前途的IT应用领域之一。
实时温度采集系统是是将环境温度实时的进行采集并显示的系统，在现在的许多家用电器、工业控制、甚至是高科技领域都有应用，它已经普遍的融入了社会生活和生产之中，并且作为基础的系统，在今后的生活生产中并不会被淘汰，应用范围还会继续扩大，因此，掌握此系统是必要的。
关键词：arm Linux ds18b20一、设计目的1、熟悉嵌入式系统的整个开发流程，具备独立进行开发的能力；2、熟悉Linux C，可以用Linux C编写驱动程序；3、熟悉C++，具备初步人机界面编程的能力；4、学习和掌握驱动的下载和烧写。
二、设计要求在Samsung公司S3C2410处理器的开发板上,嵌入式linux系统环境下，设计温度实时采集系统，并设计显示界面。
1、设计温度实时采集系统，要求基于ARM9开发板，温度传感器可以用ds18b20；2、要求温度值精确到个位；3、要求自己设计QT界面，并在界面上显示温度值。
三、题目分析在传统的模拟信号远距离温度测量系统中，需要很好的解决引线误差补偿问题、多点测量切换误差问题和放大电路零点漂移误差问题等技术问题，才能够达到较高的测量精度。
另外一般监控现场的电磁环境都非常恶劣，各种干扰信号较强，模拟温度信号容易受到干扰而产生测量误差，影响测量精度。
因此，在温度测量系统中，采用抗干扰能力强的新型数字温度传感器是解决这些问题的最有效方案。
美国Dallas半导体公司的数字化温度传感器DS1820是世界上第一片支持"一线总线"接口的温度传感器，在其内部使用了在板（ON-B0ARD）专利技术。
全部传感元件及转换电路集成在形如一只三极管的集成电路内。
一线总线独特而且经济的特点，使用户可轻松地组建传感器网络，为测量系统的构建引入全新概念。
现在，新一代的DS18B20体积更小、更经济、更灵活。
DS18B20可以程序设定9～12位的分辨率，精度为±0.5°C。
可选更小的封装方式，更宽的电压适用范围。
分辨率设定，及用户设定的报警温度存储在EEPROM中，掉电后依然保存。
DS18B20使电压、特性及封装有更多的选择，让我们可以构建适合自己的经济的测温系统。
四、设计方法及步骤1、开发平台介绍UP- 2410开发板主板资源：* 基于ARM 920T内核的SAMSUNG S3C2410处理器* 系统稳定工作在202MHZ主频* 64MB SDRAM* 可外接博创8寸640*480TFT真彩LCD或其他型号的TFT LCD屏* 可外接触摸屏* 1个主USB口、1个从USB口* 100M以太网口* 2个RS232标准串口* JTAG接口（14Pin标准）* CAN总线接口* 总线和可复用资源扩展接口* CF卡接口（IDE模式）* IDE接口* SD/MMC 接口* 64MB Nand Flash（可选更大容量）* 2MB NorFlash（可选）* 实现了MMU、AMBA总线* AD电位器* IIC接口* SPI接口* IIS音频CODEC* 立体声耳机、线路接口，板载MIC* 8通道10位AD转换* 2位LED数码管* 实时时钟* IIC存储器2片* PWM DA输出* 3个可产生中断的按键* 3个IO控制的LEDUP- 2410开发板软件资源:Linux:系统引导程序： VIVI操作系统： Linux2.4.18/Linux2.6.18（可选）文件系统： RAMDISK YAFFS图形用户界面：支持QT/E设备驱动：串口，Ethernet，Audio，SD卡，IDE，CF卡，AD/DA,USB，红外，蓝牙，LCD，触摸屏，PS2 keyboard mouse, 17键数字键盘,SPI，I2C，RTC，GPIO等开发工具： JTAG烧写Nor Flash工具，arm-linux-gcc交叉编译器，GDB，GDBSERVER调试工具，anjuta开发环境，sourceNavigator代码编辑器，文件系统制作工具等多媒体软件： mplayer媒体播放器，实现MPEG、MPEG2、MPEG4、AVI、WMV等多种媒体解码；madplay音频播放器WinCE：板级支持包： 4.2 /5.0（可选） BSP设备驱动：串口，Ethernet，Audio，CF卡，SD卡,USB，红外，LCD，触摸屏等多媒体软件： mediaplayer媒体播放器，实现MPEG、MPEG2、MPEG4、AVI、WMV，mp3等多种媒体解码。
2、ds18b20的工作原理如上图所示，ds18b20只有三只引脚，GND，DQ和VDD，GND为电源地，DQ为数字信号输入输出端，VDD为电源输入端。
DS18B20的内部结构主要包括4部分；64位光刻ROM、温度传感器、非易失的温度报警触发器TH和EL、配置寄存器，如下图所示：DS18B20的内部结构64位ROM中,在产品出厂前就被厂家通过光刻刻录好了64位序列号。
该序列号可以看作是DS18B20 的地址序列码,用来区分每一个DS18B20 ,从而更好地实现对现场温度的多点测量。
上图中的暂存器是DS18B20 中最重要的寄存器。
暂存器由9个字节组成,各字节定义如下表所列：字节定义0 所测温度值低8 位1 所测温度值高8 位2 高温报警值( TH)3 低温报警值( TL)4 配置寄存器5~7 保留8 循环冗余校验(CRC)值配置寄存器用于用户设置温度传感器的转换精度,其各位定义如下:TM R1 R0 1 1 1 1 1TM位是测试模式位,用于设置DS18B20 是工作模式(0)还是测试模式(1) ,其出厂值为0。
R1、R0 用于设置温度传感器的转换精度:00 ,分辨率为9 位,转换时间为93. 75ms ;01 ,分辨率为10 位,转换时间为187. 5 ms ;10 ,分辨率为11 位,转换时间为375 ms ;11 ,分辨为12 位,转换时间为750 ms。
R1、R0 的出厂值为11。
其余5 位值始终为1。
第0 和第1 字节为16 位转换后的温度二进制值,其中前4 位为符号位,其余12 位为转换后的数据位(分辨率为12 位) 。
如果温度大于0 ,则前4 位值为0 ,只要将测到的数值乘上0. 062 5 即可得到实际温度值;如果温度小于0 ,则前4 位为1 ,需将测得的数值取反加1 后,再乘上0. 062 5。
按DS18B20 的供电方式,其应用电路结构可分为如下3种:寄生电源供电方式;寄生源强上拉供电方式;外部电源供方式。
实际应用中,以外部电源供电方式为主。
其应用原理图如左图所示。
根据DS18B20 的通信协议，MCU 对其操作主要有如下3个步骤：读写之前，对DS18B20 发送约500μs 的低电平进行复位；复位成功，发送ROM 指令；发送RAM指令。
MCU 对DS18B20 的具体操作流程如下图所示：3、ds18b20的驱动程序写程序前先确定使用的外扩端口，这里使用的是GPB0口。
源程序如下：#include <linux/module.h>#include <linux/kernel.h>#include <linux/fs.h>#include <linux/init.h>#include <linux/miscdevice.h>#include <linux/delay.h>#include <asm/irq.h>#include <asm/arch-s3c2410/regs-gpio.h>#include <asm/hardware.h>#define DEVICE_NAME "ds18b20"#define ds18b20_MAJOR 231#define DQ S3C2410_GPB0#define DQ_IN S3C2410_GPB0_INP#define DQ_OUT S3C2410_GPB0_OUTPstatic char devicecount=0; //计数器，防止被多个人多次打开void init_ds18b20(void){do{s3c2410_gpio_cfgpin(DQ,DQ_OUT);s3c2410_gpio_setpin(DQ, 1);udelay(1);s3c2410_gpio_setpin(DQ, 0);udelay(500);s3c2410_gpio_setpin(DQ, 1);udelay(60);}while((s3c2410_gpio_getpin(DQ))!=0);while((s3c2410_gpio_getpin(DQ))==0);}void write(char data){char i = 0;s3c2410_gpio_cfgpin(DQ, DQ_OUT);s3c2410_gpio_pullup(DQ, 1);for(i=0; i<8; i++){s3c2410_gpio_setpin(DQ, 0); //产生下降沿udelay(10);s3c2410_gpio_setpin(DQ, data&0x01);udelay(60);s3c2410_gpio_setpin(DQ, 1);data >>= 1;}}unsigned char read(void){unsigned char i;unsigned char data=0;s3c2410_gpio_cfgpin(DQ, DQ_OUT);for(i=0; i<8; i++){s3c2410_gpio_setpin(DQ, 0);udelay(1);s3c2410_gpio_setpin(DQ, 1);s3c2410_gpio_cfgpin(DQ, DQ_IN);udelay(10);data >>= 1;if(s3c2410_gpio_getpin(DQ))data |= 0x80;udelay(50);s3c2410_gpio_cfgpin(DQ, DQ_OUT);s3c2410_gpio_setpin(DQ, 1);}return data;}/******************************************************************/ static int ds18b20_write(struct file *file, const char __user *buffer, size_t count, loff_t * ppos){return 0;}/******************************************************************/ static int ds18b20_read(struct file *filp, char __user *buffer, size_t count, loff_t *ppos){return 0;}/*******************************************************************/ static int ds18b20_open(struct inode *inode,struct file *file){init_ds18b20();if(devicecount >0)return -ERESTARTSYS;printk("device open : success\n");devicecount++;return 0;}static int ds18b20_release(struct inode *inode, struct file *filp){devicecount--;printk("device release\n");return 0;}/******************************************************************/ static int ds18b20_ioctl(struct inode *inode,struct file *file,unsigned int cmd,unsigned long arg){unsigned int a, b;unsigned int temperature=0;init_ds18b20();write(0x0cc);write(0x44);udelay(500);init_ds18b20();write(0x0cc);write(0x0be);a = read();b = read();init_ds18b20();temperature=((b<<=8) | a)*625/10000;return temperature;}static struct file_operations ds18b20_fops = {.owner = THIS_MODULE,.ioctl = ds18b20_ioctl,.write = ds18b20_write,.read = ds18b20_read,.open = ds18b20_open,.release = ds18b20_release,};static int __init ds18b20_init(void){int ret;ret = register_chrdev(ds18b20_MAJOR, DEVICE_NAME, &ds18b20_fops);if (ret < 0) {printk(DEVICE_NAME " can't register major number\n");return ret;}printk(DEVICE_NAME " initialized\n");return 0;}static void __exit ds18b20_exit(void){unregister_chrdev(ds18b20_MAJOR, DEVICE_NAME);}module_init(ds18b20_init);module_exit(ds18b20_exit);4、QT界面设计界面的设计使用的软件是Qt Creator，它是跨平台的Qt IDE，Qt Creator 是Qt 被Nokia 收购后推出的一款新的轻量级集成开发环境（IDE）。
