四季沐歌工程案例：空气能热水系统解决计划.doc

空气源热泵热水工程方案一、项目概况随着人们生活水平的提高，热水在日常生活中的重要性日益凸显。

为了满足人们对热水的需求，越来越多的住宅、商业和工业建筑开始采用热水供暖系统。

而传统的热水供暖系统存在能源消耗大、环境污染严重等问题，因此人们也开始寻找更加环保、节能的热水供暖系统。

空气源热泵热水系统作为一种新型的热水供暖方式，具有节能、环保、稳定、安全等优点，受到了越来越多人的青睐。

本项目为某住宅小区的空气源热泵热水工程方案，旨在为该小区提供稳定、高效、环保的热水供暖系统。

本项目将对该小区的热水需求、建筑结构、设备布置等进行全面的调研和分析，提出合理的热水供暖方案，并进行详细的设计与施工计划。

二、项目背景该住宅小区位于城市中心区域，总共有10栋楼，每栋楼共有30户居民。

由于该小区规模较大，居民的生活用水需求也比较大，因此需要一套稳定可靠的热水供暖系统。

该小区现有的热水供暖系统已经使用了多年，存在能耗高、设备老化、故障频繁等问题。

为了改善该小区的热水供暖状况，提高居民的生活质量，我们决定对该小区进行空气源热泵热水工程改造。

三、项目目标1. 提供稳定的热水供暖服务，满足居民的生活用水需求。

2. 减少能耗，降低运行成本，提高能源利用率。

3. 减少环境污染，提高空气质量，实现环保绿色供暖。

4. 提高设备运行的安全性和可靠性，延长设备寿命，减少维修次数。

四、工程方案1. 设备选型针对该小区的热水供暖需求，我们选择了空气源热泵作为供热设备。

空气源热泵具有节能、环保、稳定的特点，适合用于小区的热水供暖系统。

我们选用了国内知名品牌的空气源热泵设备，保证设备的品质和性能。

2. 设备布置为了充分利用小区的场地，我们将空气源热泵设备安装在小区的屋顶上。

通过对设备布置的合理规划，可以有效减少设备的占地面积，同时也能保证设备的安全性和运行稳定性。

3. 管道设计为了保证热水供暖系统的热力传输效果，我们采用了合理的管道设计方案。

采用高质量的保温材料，将管道进行保温处理，有效减少热能损失，提高传热效率。

余姚市某宾馆空气源热泵热水工程工程方案方案编号：项目负责人：联系电话：手机：二O一一年十月二十九日一、空气源热泵热水器工作原理传统的热水器（电热水器，燃油、燃气热水器）具有能耗大、费用高、污染严重等缺点；太阳能热水器的运行又受到特殊气象条件的制约；而热泵热水器以空气、水、太阳能等为低温热源，以电能为动力从低温侧吸取热量来加热水，热水通过循环系统直接送入用户作为热水供应。

它利用设备内的冷媒从自然环境空气中采集热能并通过热交换器使冷水升温，同时排放冷气。

其工作原理如图1所示：图1 热泵热水器工作原理二、产品特点本公司空气源热泵热水器的核心部件：压缩机，全部选用copeland谷轮公司生产的高效涡旋压缩机，适用于热泵热水器上使用。

空气源热泵热水器的关键配件，均选用ALCO商业制冷及空调系统配件。

热泵热水器与传统热设备相比，有以下显著特点：2.1 高效节能空气源热泵热水器能效比COP 值在5~6 之间（标准工况下），即使在冬季超低温情况下也达到 1.8（-7℃），全年综合能效比COP 值在5~5.5 间。

高于市面上一般的热泵热水器。

2.2 使用安全加热方式完全不同于普通电加热，从根本上杜绝了普通电加热漏电、干烧等安全隐患；电路只有控制线路而无强电线路连接，实现了完全水电分离。

2.3 健康环保无任何有害气体排放；无温室气体排放；无致酸雨气体排放；无废热污染。

2.4 技术先进采用先进的控制技术，整个系统处于自动控制的运行状态之中。

2.5 运行稳定、维护简单，维护费用极低空气源热泵热水器系统简单；无需专人管理、维护，因而可极大降低维护、维修费用。

2.6 清洁无垢小温差传热，不结垢，清洁方便。

三、工程方案设计3.1 工程概况根据本工程现场了解的情况，目前宾馆房间65间，主要供应热水为日均12m³。

3.2 设计依据根据机组在余姚冬季时使用的最低环境温度5℃，以及机组在对应的环境温度下的制热量而对应选型，设计自来水进水最低温度10℃，设定热水出水温度为55℃。

空气源热泵热水系统施工方案
一、设备选型
1、制冷量的确定：根据计算热负荷及设计温度，确定热水系统所需的制冷量，并由制冷量可参考选型表或相关标准确定空气源热泵的容量。

2、设备型号的选取：根据现场的环境及负荷，明确热水系统所需要的容量，同时选择合适的设备型号，并确定型号、性能、技术参数等。

1、系统配管设计：根据设备型号确定管径，并明确管路配管中的折管、弯头、过滤器、电磁阀、泵站、排水管等要求，以确保热水系统的正常运行。

2、安装设备：根据现场的实际情况，将空气源热泵安装在室内，确保正常运行，并将其安装在足够高而且不受外界天气影响的位置，以免影响性能。

3、系统测试：经过热水系统安装，需要对系统性能进行实验测试，以保证设备质量及系统的正常运行。

4、调试系统：在进行完系统安装及测试后，需要对其进行正确的调试，确保其运行的正常及性能达到要求。

三、安全施工
1、安全管理：管理人员及施工人员要严格遵守安全施工管理规定，同时认真研究安全作业指导书，以保证施工安全及现场环境卫生。

2、安全施工：施工前要预先检查设备。

四季沐歌太阳能热水系统工程方案设计及报价太阳能热水系统工程维修方案设计及报价设计单位四季沫歌合肥维修一部品牌名称四季沫歌制作日期二〇一三年十月二十日目录太阳能报价明细保修承诺书太阳能系统设计太阳能施工方案设计工程产品介绍项目管理机构太阳能国家质检报告评估报告资质证明一太阳能维修清单序号名称品牌型号单位数量价格 1 镀锌管大河DN25 米项 3000 2 镀锌管万通DN32 米项 3000 3 内丝快接三通万通DN25个项 600 4 三通头万通DN25 个项 450 5三通头金洲DN32 个项 400 6 三通头金洲DN32 个项 100 7 内丝活接金洲DN32 个项 2008 内丝活接金洲DN25 个项 200 9 旋转头金洲 DN25 个项 200 10 避雷针系统金洲DN32 个项2200 11 循环机水泵德国威乐 PH-600E 台 1 350012 电磁阀余姚DN25 个 1 300 16 过滤器DN25-50 个 2 200 14 支架螺母金洲DN25-32 批项4000 15 橡塑保温大河28 米项 1000 16 橡塑保温大河38 米项 1500 17 铝箔纸㎡项 180018 传感器线卷 2 200 19 联接器四季沐歌台 24 35000 20 运输及差旅费 2000 21拆装费用 11000 22 合计 70850备注本报价为不含税报价保修承诺书一保修期限我公司设计的系统中设备的免费保修期为集热器水箱保修3年水泵管件电气部分保修1年质保期内免费维修和保养免费更换因产品质量引起损坏的零部件二设备故障响应时间保修期内接到故障通知2小时内到达现场保修期后接到故障通知2小时内到达现场售后24小时值班并持续不断进行直到正常使用为至三维修费用1属产品质量和安装问题保修期内免收维修费材料费保修期外维修只收工本费2属人为因素造成的损坏维修只收工本费3同一设备同一质量问题连续三次维修仍无法正常使用我方予以更换同品牌同型号新设备四服务规范1本工程由我公司提供售后服务2售后服务部建立完整的用户档案3售后服务工作人员必须准时到达服务场所4对用户要耐心详细的解答用户提出的咨询及时处理和反馈用户反映的问题5售后服务工作人员在服务过程中要对用户讲解太阳能热水系统的正确使用方法和日常保养措施耐心解答用户提出的问题6售后服务工作人员不得以任何理由和用户发生争吵7售后服务工作人员在不损害公司利益的情况下尽可能的按用户的需求进行服务8售后服务工作人员在服务期间要讲文明讲礼貌不讲不做有损个人及企业形象的话和事9施工作业完毕后必须把施工现场打扫干净垃圾装入垃圾袋离开时带出10售后服务工作人员必须正确如实填写各种售后服务记录不得弄虚作假11售后服务工作人员必须按要求每天反馈信息处理情况并跟踪处理结果以便监控12售后服务部对售后服务人员反馈的产品质量信息市场信息及对公司售后服务工作意见的信息要及时向公司有关部门汇报以便得到及时纠正一太阳能热水系统设计1基本情况及用户要求本工程为集体式太阳能热水系统工程经于用通及现场勘查保证热水供水用户要求根据建筑的结构特征和布局形式提供详细可行的太阳能热水系统设计方案及报价系统增配备用电加热功能2设计依据1GBT18713-2002《太阳热水系统设计安装及工程验收技术规范》2GB 50364-2005 《民用建筑太阳能热水系统应用技术规范》3GBT 20095-2006《太阳热水系统性能评定规范》4GB 50015-2003 《建筑给水排水设计规范》5GBT17581-1998《真空管太阳集热器》6GBT17049-1997《全玻璃真空太阳集热管》7GBT 25966-2010 带电辅助能源的家用太阳能热水系统技术条件8GBT 191 包装储运图示标志 GB 191-2000egv ISO 7801997 9GBT 4271 平板型太阳集热器热性能试验方法10GBT 4272 设备及管道保温技术通则11GB 4706 1 家用和类似用途电器的安全第一部分通用要求 GB 47061-1998idt IEC 335-1197612GB 4706 12 家用和类似用途电器的安全贮水式电热水器的特殊要求GB 4706 12-1995idt IEC 335-2-21198913GBT 6424平板型太阳集热器技术条件14GBT 8175 设备及管道保温设计导则15GBT 8877家用电器的安装使用检修安全要求16GBT 12936 1 太阳能热利用术语第一部分17GBT 12936 2 太阳能热利用术语第二部分18 GBT 13384机电产品包装通用技术条件19 GBT 14536 1 家用和类似用途电自动控制器第 1部分20 通用要求 GBT 14536 1-1998idt IEC 730-1199321 GBT 15513 太阳热水器吸热体连接管及其配件所用弹性材料的评价方法22 GBT 17049全玻璃真空太阳集热管23 GBT 17581 真空管太阳集热器24 GBT 18708家用太阳热水系统热性能试验方法25 GB 50057 建筑物防雷设计规范26 NYT 513 家用太阳热水器电辅助热源27 NYT 514 家用太阳热水器储水箱28 ISO 94881999 太阳能词汇29 用户要求3太阳能热水方案主要考虑的几个问题鉴于本太阳能系统用于宾馆洗浴热水供应的特点根据国家相关设计规范结合多年来我公司在太阳能系统设计安装方面的经验在满足上述规定的设计要求的基础上我方还重点考虑了以下几个问题31可任意修改太阳能系统运行模式以解决用户全年用热水需求变化问题根据我方以往的经验用户用热水的时间和用水方式等会作出调整或变化为此我方设计的系统考虑了可能的多种备用预留并选用工业级可编程控制器控制程序选用我公司根据多年太阳能安装经验开发的太阳能系统控制程序该控制程序可根据用户的实际情况随时任意更改从而可满足用户方在今后使用太阳能时根据实际情况对太阳能系统运行进行任意调整的问题32 系统防冻问题防冻设计是我国冬季结冰地区太阳能热水系统必须重视的问题根据我公司多年的设计经验采用根据管道水温和太阳能集热器水温对开式系统实现循环防冻和电伴热带和水箱防冻电加热相结合的多重防冻措施确保零下40度不冻结对闭式系统采用高牌号的防冻热交换介质和水箱防冻电加热确保零下45度不冻结在全国地区可以保证管路冬季不被冻死从而确保系统正常工作33减少系统维修提高系统可靠性问题太阳能系统经常发生的故障主要包括①水泵噪音大或损坏②电磁阀开闭失灵③控制系统失效④电伴热带失效⑤阀门漏水或失灵⑥真空管炸管漏水⑦冬季管路结冰导致系统无法使用我方将会根据我方多年来的经验尽可能地减少上述可能发生的故障确保系统正常运行34解决太阳能与建筑协调性问题在太阳能太阳能集热器选型布局管路敷设等方面充分考虑了与周边环境的协调问题最好达到太阳能系统与周边环境相互映衬完美融合既体现太阳能系统节能环保又表现太阳能系统与建筑和自然环境一体化和谐统一4太阳能热水系统原理说明后附加4设计过程41 用热水量确定根据现场和与用户方沟通用水情况如下确定用水量42 集热器类型选择目前国内使用的太阳集热器类型主要有平板型太阳集热器真空管太阳集热器热管真空管太阳集热器U形管真空管太阳集热器平板型太阳集热器在春夏秋三季使用时效率高且可以承压运行但保温性能不如真空管太阳集热器适合在春夏秋三季使用冬季使用时需作特殊设计真空管集热器在-30℃的低温条件下仍可产生热水可一年四季使用冬季利用太阳能的效率最高但本身不能承压存在炸管泄漏问题热管集热器可在零下50℃条件下使用能够承压运行但热管冷凝端加热端表面积仅是真空管的百分之一易结水垢换热效果不如真空管且使用效果直接受到热管本身质量和寿命的影响部分热管出现质量下降和衰减问题不容易被发现且成本高U形管真空管太阳集热器是在真空管的内壁插入了一根U形的铜管利用传热介质在U形铜管内流动将真空管吸收太阳热能带走因而可封闭带压循环不存在炸管泄漏问题但由于U形管怕冻因此必须采用防冻液介质循环成本相对也高根据山东地区的气候条件和各种集热器的特点进行选择选型原则安全性系统经济性综合考虑我们认为应选择全玻璃真空管太阳集热器比较合适热效率高经济实用是目前国内市场普遍使用的产品我公司生产的全玻璃真空管集热器的特点内胆3042B食品级不锈钢保温无氟聚氨酯发泡保温保温性能好绿色环保外框抗腐蚀铝合金型材无光污染美观真空管密集式排列单位长度集热管数量多吸热快效率高可拆卸式标准模块运输方便组装快捷样图以实物为准夏季冷水基础水温选取基础水稳为15℃全年太阳辐照情况根据国家气象中心提供的2001年全国各地日均及年总辐射数据单位MJ㎡据烟台站北纬370 30′度东经1210 15′度区站号54764太阳辐照量情况如下月份辐照量1月2月3月4月5月6月7月8月9月10月11月12月日均730 8>1021 16181665 2243 1708 1678 1854 1606 1188 861 688年总 513775 3 3月份太阳辐照量春分所在月单位MJ㎡日期 1号2号3号4号5号6号7号8号9号 10号辐照量914 1131 1388 1745 1377 1260 1659 1524 1756 1898 日期11号12号13号14号15号16号17号18号19号20号辐照量16461737 1585 667 1953 1198 1464 1788 1811 1671日期21号22号23号24号25号26号27号28号29号 30号辐照量1660 2068 2081 1622 2174 1868 169 2147 1786 2258 日期31号辐照量2164真空管集热器的采光面积计算国家标准《太阳能热水系统设计安装及工程验收技术规范》GBT187132002及《民用建筑太阳能热水系统应用技术规范》GB503642005第442条规定直接系统集热器总面积可根据用户的每日用水量和用水温度确定按国家标准计算采光面积4．3计算公式一般按下式计算AC QwCwtend-tif JTηcd 1-ηL式1Ac 直接系统集热器采光面积m2-Qw日均用水量Kgtend储水箱内水的终止温度用水温度℃Cw-水的定压比热容KJ Kg·℃ti- 水的初始温度℃JT当地春分或秋分所在月集热器受热面上月均日此处选春分所在月9月份正常晴天的辐照量KJm2f 太阳能保证率无量纲按80根据系统使用期内的太阳辐照系统经济性及用户要求等因素综合考虑后确定ηcd集热器全日集热效率国标经验值取040055ηL管路及储水箱热损失率无量纲国标经验值取01-02本系统用水量按12吨水设计已知Qw 8000 Kgtend 45℃Cw 418KJ KG·℃ ti- 15℃JT 17000 KJm2 3月辐照量 f 1ηcd 055ηL 01代入式中1中得出Ac 119m2为使系统整体协调使用我公司φ58160050支真空管集热模块工程共需24块为使整体协调安装集热器24快每块65m2共计采光面积为130m244系统智能控制器设计系统智能控制器应实现以下功能太阳能系统自动产生热水太阳能贮水箱满水后自动转入温差循环自动优先利用太阳能加热热水当太阳能不足时自动启动电加热管辅助加热系统自动补水自动切换系统自动防冻水温水位等参数的中文显示太阳能系统远程监控自动手动转换用户要求的其它功能等我公司研发的该类型智能控制器和控制程序属国内领先采用工业级CPU可编程电脑控制器实现太阳能系统的全自动化智能化确保控制系统的可靠性实现自动化运行并具有可以根据用户的实际需要任意修改控制程序使太阳能系统实现真正意义上的全自动控制和智能化管理该控制器已在上百个太阳能系统上使用多年智能化程度高升级方便稳定可靠45其他安全问题防风雪系统支架为整体结构并与楼面预留的地墩固定承重基础做好防水防冻系统室外冷水和循环上水安装有自限温电伴热带可保证冬季不冻防雷击系统如不在原建筑防雷设施防护区内按相关标准做防雷设施防冰雹系统配置的真空管可抗击Φ25CM冰雹防漏电采用漏电开关和接地双重保护确保用电安全防水垢采用控制温度及水循环的办法尽量减少水垢产生防渗漏严格按施工工艺要求做好防水防渗工序承重根据建筑结构情况合理确定水箱承重方对于关键问题的解决方案1水位问题本设计极热器高度可能比水箱高或同一水平怎样防止缺水暴晒损坏集热器答本系统采用定温放水温差循环集热器内温度达到设定温度电磁阀打开自来水将集热器内的热水打入储热水箱如此反复直至水箱水满水箱水满后进入温差模式集热器内热水温度和水箱温度差达到设定值循环水泵启动将水箱内的低温水和集热器内的水进行循环如此反复也就是说集热器内的水永远是满水位何况我方投标用的集热器可以经受暴晒2单根集热器损坏采用何种措施保障系统运行答施工时没组集热器上都安装有铜阀门如果一旦集热器损坏将阀门关闭不影响使用3水泵循环存在压力如何解决集热管接头耐压和老化问题答系统虽配置有循环水泵但集热器和水箱是通过管路连接起来形成一个循环系统所以集热管接头存在压力较小何况集热器管接头为耐高温硅胶管并且使用寿命很长4系统如何进行监控和管理以便及时处理出现的问题答本系统控制柜为液晶触摸型可以在值班室安装一个显示屏准确了解太阳能各部分运行状况如出现状况系统会自动报警根据提示便于及时处理不影响使用二太阳能施工方案设计1太阳集热器的摆放形式我公司生产的工程用集热器模块已实现标准化模块化对于施工和与建筑物结合非常有利所有工程模块复杂技术已在车间完成现场安装只需简单拼接即可方便快捷根据建筑的结构布置形式并考虑太阳能集热器的摆放方便性与建筑本身的协调性等问题太阳能集热器摆放在建筑楼顶太阳能集热器拟采用集中摆放方式这样热损小外形美观不需考虑集热器之间的遮光距离并且占地面积小我公司安装的类似太阳能集中摆放方式图片老龄公寓公司家属楼2太阳能集热器钢结构支架及其承重基础的设计采用槽钢方管镀锌角钢现场制作整体支架支架焊接处做四遍防腐防锈处理支架结构详见集热器支架结构图3太阳能蓄热水箱安装位置楼顶太阳能水箱内胆采用SUS304 2B食品级方形形不锈钢水箱水箱安装在建筑承重基础上水箱高度小于集热器支架高度不影响建筑的整体美观a 款式新颖技术一流由整张不锈钢板焊接而成具有同时代特征与漂亮外观对应配套选择灵活b 安全卫生经久耐用整个系统为封闭式不锈钢材料表面光滑不易附生藻类水中沉淀物亦清晰冲刷c 安装方便任意组合水箱可任意摆放d 选材优异防蚀抗裂选用性能优异的奥氏体铁素体超低碳不锈钢板材拉伸压制具有独特的耐腐蚀抗裂性能e 制作精良用途广泛以精密的成型模具适合公寓高楼厂家的冷热水贮水箱食品医药环保化工行业的贮液容器f 保温优良外形美观 60CM成型聚氨酯保温外包镀锌拼装板太阳能系统防过热防冻防结垢防雷防漏电防渗漏防风防冰雹防腐承重安全关键设备保护系统检修等系统安全设计1防炸管及炸管自动预处理设计用于开始系统可选2 防过热控制程序设计有太阳能高温及水箱高温保护程序高温时会自动启动高温保护模式3 防冻1．真空管集热器防冻用于开式系统全玻璃真空管集热器采用真空保温可用在年最低气温-30℃以上的地区根据河北地区气象资料真空管集热器完全可以满足系统防冻要求2．室外循环管路防冻采用温控自动循环温控自动电伴热带水箱防冻加热停电应急排空多重防冻设计温控自动循环循环管路温度低于5℃时循环泵自动启动循环管路温度高于8℃时循环泵自动停止温控自动电伴热带循环管路温度低于3℃时电伴热带自动启动循环管路温度高于8℃时电伴热带自动停止应急排空当系统停电时冬季最低气温连续低于-30℃时可采用打开室外安装的排空阀方式排空管道内水方式达到防冻目的4 防结垢可选采用硅磷晶水处理装置硅磷晶水处理技术成熟防垢效果良好本设计在所有系统都安装了硅磷晶水处理装置并通过控制水温及水循环的方法尽量避免水垢的产生5 防雷太阳能支架设置避雷针并按规范与屋面防雷网采用镀锌钢筋多点连接6 防漏电采用可靠接地及漏电开关保护双重保护7 防水太阳能集热器支架底脚为预制水泥墩预制水泥墩中心预留有预埋件预埋铁与支架焊接连接所以不会破坏屋面防水8防风系统设计的太阳能集热器为整体支架支架与屋面承重墙体生根连接每套真空管太阳能集热器通过18条Φ8不锈钢螺丝与整体支架固定9 防冰雹系统配置的真空管采用高强度硼硅玻璃可抗击Φ35mm冰雹10 防腐1．水箱及太阳能集热器内胆均采用3042B食品级不锈钢抗腐蚀能力强经久耐用2．管路国标热镀锌钢管3．支架采用镀锌角钢支架焊接处打磨刷环氧聚酯漆2遍外刷银色摩天碳漆2遍11 承重1．太阳能对屋面的荷载对屋面产生载荷主要包括三部分集热器整体支架重量集热器本身及容水重量屋面管道阀门保温附材重量经计算真空管太阳能集热器对屋面的荷载为50Kgm22．水箱对屋面的荷载水箱基础承重在建筑的结构的承重柱上并经设计院审核12 关键设备保护1．真空管设计有防真空管炸管程序可选2．循环水泵设计有水位保护不会缺水运转并具有缺相短路高温漏电保护13 系统检修太阳能系统经常发生的故障主要包括①真空管炸管漏水可选②电磁阀开闭失灵③控制系统失效④电伴热带失效⑤阀门漏水或失灵⑥冬季管路结冰导致系统无法使用⑧水泵噪音大或损坏我方将会根据多年来的经验尽可能地减少上述可能发生的故障确保系统正常运行三工程产品介绍1太阳能集热器■真空管密集式排列单位长度集热管数量多吸热快效率高■环保型无氟聚氨酯发泡保温保温性好绿色环保■可拆卸式标准模块运输方便组装快捷■镀锌钢板外框无光污染外形美观■ 3042B食品级不锈钢内胆卫生洁净■可承压运行6kgfcm2■热传导快启动快■耐低温零下45度不冻结集热器保温部分北京四季沐歌有限公司引进具有先进技术的高压发泡设备采用恒温恒压定量全自动发泡并经过高温熟化具有发泡细密均匀闭孔率高保温性能好等特点能有效减少散热降温慢从而极大方便了热水的使用节省了能源特点①闭孔率高热量不易穿透②发泡均匀保温性好③经过高温熟化处理更稳定不老化④工艺复杂微电脑全自动恒温高压聚氨酯发泡聚胺脂发泡材料参数参数详细指标密度kgm3 3582 压缩强度kpa 17250 导热系数wmk 00193 闭孔率％ 9510 尺寸稳定性方向条件长度宽度厚度平均值-20℃24h 023018 046 030 100℃24h 063 046 069 060 2真空管采用全玻璃真空管质量优势引进世界先进的技术采用准确的在线检测设备和方法执行严格的选材体系全面贯彻ISO9000质量保证体系标准造就北京四季沐歌真空管优异品质确立了北京四季沐歌集热管的领先地位北京四季沐歌集热管具有以下质量优势1 公司采用运用国外先进的熔化技术生产的优质高硼硅玻璃管保证了集热管管材各项技术性能达标2 玻璃管清洗使用去离子水清洗去离子水的纯水电阻率达到10MΩ以上采用自动清洗机彻底清洗玻璃管的表面保证内管与吸收涂层结合牢固3 引进国外先进镀膜技术生产蓝色集热管太阳选择性吸收涂层的颜色为地中海蓝色能适应在高温400℃的条件下工作镀膜管吸收率≥0925发射率≤0065大大提高了集热管的吸收性能4 引进世界先进的Optosol-Alpameter检测仪测量吸收涂层的吸收率和发射率测量程序根据测量结果通过计算机软件进行处理数据模拟调试工艺使太阳吸收涂层的品质得到不断的优化和提高5 镀膜机采用先进的触摸式无开关自动镀膜技术有效控制设备操作提高生产效率自动控制运行镀膜工艺有效地控制工艺参数保证镀膜真空度提高膜层质量6 采用先进的环封技术和退火系统内外管封接牢固内应力消除干净彻底解决了环封口部位易破碎炸裂的难题使集热管在运输安装和使用过程中的破碎率降至最低7 公司建成了国内首套排气台计算机远程自动监控系统真正实现了产品质量计算机自动控制该系统可以在线监测每支集热管的真空度保证排气台上的每支集热管的真空度≤3×10-3Pa8 公司引进世界先进的集热管真空测量设备模拟太阳光做集热管抗老化性试验总结出一套先进的集热管真空排气技术提高了集热管的保温效果和使用寿命9 公司通过ISO90002000国际质量体系认证建立了完整的质量保证体系加强对原材料半成品和成品的过程检验工作对关键工序的操作实行工号对应管理保证产品质量的可追溯性并参照集热管的国家标准制定了高于国家标准的企业标准严把出厂检验关保证用户使用的每支集热管都是优质产品3系统水泵系统所采用的水泵均采用威乐牌水泵先进的结构设计效率高采用高效叶轮噪音更小采用高级的密封件不漏水寿命长4 控制系统控制系统为太阳能系统的大脑控制系统的优劣决定着整个系统的先进与落后我公司的控制系统具有如下特点采用德国西门子工业级可编程控制器控制程序由我公司根据多年安装经验开发实现系统全自动控制无需专人管理保证控制系统稳定可靠控制灵敏抗干扰能力强控制程序将温度水位时间流量等参数巧妙融合实现充分优先利用太阳能将太阳能与辅助加热完美结合最大限度的减少辅助加热燃料的消耗③控制程序可任意更改升级当用户用水条件发生变化时只需更改控制程序即可简单方便使系统始终贴切用户需求④设有应急手动措施保证系统在应急状态下能正常运行⑤控制系统具有远程监控功能可与用户计算机联网实现全球范围内对系统的监控⑥ 17寸彩色触摸屏显示和输入控制和显示界面友好参数设置方便显示一目了然⑦具有密码保护功能防止误操作⑧可动画显示系统示意图实现系统运行模拟显示⑨可动态显示温度和运行状态曲线及其他其他辅助信息⑩显示用户公司服务电话服务联系方便系统控制拟实现功能1定温放水功能 2太阳能温差变频循环功能3自动补水功能 4温控自动防冻功能5辅助加热按需自动启闭功能 6供水循环温控功能7假期运行模式功能 8故障自。

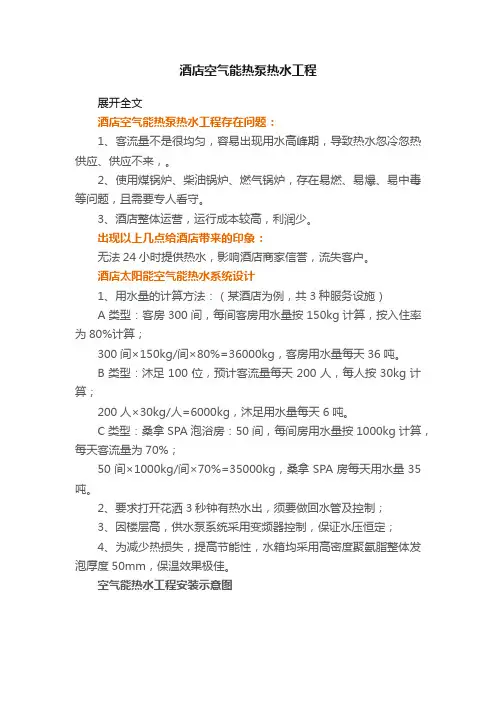

酒店空气能热泵热水工程展开全文酒店空气能热泵热水工程存在问题：1、客流量不是很均匀，容易出现用水高峰期，导致热水忽冷忽热供应、供应不来，。

2、使用煤锅炉、柴油锅炉、燃气锅炉，存在易燃、易爆、易中毒等问题，且需要专人看守。

3、酒店整体运营，运行成本较高，利润少。

出现以上几点给酒店带来的印象：无法24小时提供热水，影响酒店商家信誉，流失客户。

酒店太阳能空气能热水系统设计1、用水量的计算方法：（某酒店为例，共3种服务设施）A类型：客房300间，每间客房用水量按150kg计算，按入住率为80%计算；300间×150kg/间×80%=36000kg，客房用水量每天36吨。

B类型：沐足100位，预计客流量每天200人，每人按30kg计算；200人×30kg/人=6000kg，沐足用水量每天6吨。

C类型：桑拿SPA泡浴房：50间，每间房用水量按1000kg计算，每天客流量为70%；50间×1000kg/间×70%=35000kg，桑拿SPA房每天用水量35吨。

2、要求打开花洒3秒钟有热水出，须要做回水管及控制；3、因楼层高，供水泵系统采用变频器控制，保证水压恒定；4、为减少热损失，提高节能性，水箱均采用高密度聚氨脂整体发泡厚度50mm，保温效果极佳。

空气能热水工程安装示意图给你选择酒店太阳能空气能热水系统的理由1、不受天气影响；2、洗澡一氧化碳中毒0担忧；3、24小时0停水，不在忽冷忽热；4、大容量大家享足够的集体用水5、适用范围广：宿舍、学校、酒店、医院、工地、宾馆、公寓、游泳馆等场所空气能热水器所需的基本参数：1、有几间房，是普通套房还是豪华套房？2、用水方式：花洒方式（每间100升）/浴缸（每间200升）3、高档酒店按每房200升热水计算，中档酒店按每房150升计算，一般酒店按100升计算4、设备安装场地（长、宽、方位、以及周边建筑物情况）提供以上参数我们就可以大致为您设计出适合的空气能热水工程解决方案，以更有效的节约成本的方式来保证热水的正常供应。

四季沐歌太阳能热水工程方案杭州普桑能源科技有限公司2010年10月目录一、企业概况 (3)二、产品特点及选材用料 (7)三、工程方案 (8)四、验收报告 (13)五、服务承诺 (14)六、近期所做工程 (15)七、企业荣誉 (17)附：（1） A楼8吨太阳能热水系统工作原理图A楼8吨太阳能热水系统屋顶摆放图A楼8吨太阳能热水系统工程报价（2） B楼12吨太阳能热水系统工作原理图B楼12吨太阳能热水系统工程报价B楼12吨太阳能热水系统屋顶摆放图（3） C楼15吨太阳能热水系统工作原理图C楼15吨太阳能热水系统工程报价C楼15吨太阳能热水系统屋顶摆放图（4）教师公寓南面楼4吨太阳能热水系统工作原理图教师公寓南面楼4吨太阳能热水系统工程报价教师公寓南面楼4吨太阳能热水系统屋顶摆放图（5）教师公寓北面楼3吨太阳能热水系统工作原理图教师公寓北面楼3吨太阳能热水系统工程报价2杭州普桑能源科技有限公司太阳能项目建议书3教师公寓北面楼3吨太阳能热水系统屋顶摆放图一、企业概况北京四季沐歌太阳能技术有限公司是专业从事太阳能利用技术产品的生产、应用和开发的高新科技企业。

公司与北京大学新能源中心通力合作，在太阳能光热、光电转换领域取得了丰硕的研究成果，建立了集科研、生产、销售于一体的大型太阳能产品的生产基地，公司在全国建立了一千多个销售服务网点，产品销售遍布全国二十九个省、市、自治区，并远销英、法、美、韩等国家。

公司总部设在我国高科技最前沿的北京中关村科技园区，依托包括著名物理学家，诺贝尔奖获得者李政道教授、中科院院士陈佳洱教授、赵夔教授在内的北京大学新能源研究发展中心，采用三靶镀膜技术生产的不锈钢---氮化铝双层陶瓷镀膜全玻璃真空集热管，与目前通用的集热管相比，工作温度更高（中高温管高达330℃、高温管高达500℃），热吸收率更高（可达96%）、热发射率更低（可低至4%）；此外，该集热管还能吸收太阳的红外线光，因此阴天的吸热效果较普通真空管效果更佳。

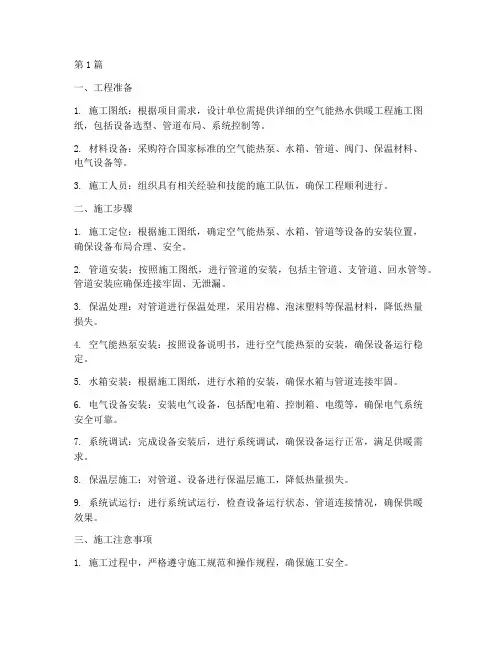

第1篇一、工程准备1. 施工图纸：根据项目需求，设计单位需提供详细的空气能热水供暖工程施工图纸，包括设备选型、管道布局、系统控制等。

2. 材料设备：采购符合国家标准的空气能热泵、水箱、管道、阀门、保温材料、电气设备等。

3. 施工人员：组织具有相关经验和技能的施工队伍，确保工程顺利进行。

二、施工步骤1. 施工定位：根据施工图纸，确定空气能热泵、水箱、管道等设备的安装位置，确保设备布局合理、安全。

2. 管道安装：按照施工图纸，进行管道的安装，包括主管道、支管道、回水管等。

管道安装应确保连接牢固、无泄漏。

3. 保温处理：对管道进行保温处理，采用岩棉、泡沫塑料等保温材料，降低热量损失。

4. 空气能热泵安装：按照设备说明书，进行空气能热泵的安装，确保设备运行稳定。

5. 水箱安装：根据施工图纸，进行水箱的安装，确保水箱与管道连接牢固。

6. 电气设备安装：安装电气设备，包括配电箱、控制箱、电缆等，确保电气系统安全可靠。

7. 系统调试：完成设备安装后，进行系统调试，确保设备运行正常，满足供暖需求。

8. 保温层施工：对管道、设备进行保温层施工，降低热量损失。

9. 系统试运行：进行系统试运行，检查设备运行状态、管道连接情况，确保供暖效果。

三、施工注意事项1. 施工过程中，严格遵守施工规范和操作规程，确保施工安全。

2. 管道安装时，注意管道的坡度，确保排水顺畅。

3. 保温材料的选择应满足保温效果，降低热量损失。

4. 电气设备安装应确保接地良好，防止漏电事故。

5. 系统调试过程中，注意观察设备运行状态，发现问题及时处理。

6. 施工完成后，对施工现场进行清理，确保环境卫生。

总之，空气能热水供暖工程施工是一项综合性较强的工程，需要严格按照施工规范和操作规程进行。

通过精心组织、严格施工，确保工程质量和供暖效果，为用户提供舒适、节能、环保的供暖环境。

第2篇一、工程准备1. 施工图纸审查：对空气能热水供暖工程的施工图纸进行全面审查，确保图纸的准确性和完整性。

四季沐歌工程案例：空气能热水系统解决方案1心之所向，所向披靡四季沐歌工程案例：空气能热水系统解决方案随着各地节能减排政策的出台，燃煤锅炉逐渐被淘汰，空气源热泵也以其高能效、无污染的优势逐渐取代高污染、高能耗的燃煤，成为冬季采暖应用的新手段。

在近期举行的2016 年度中国舒适家居产品生态大会暨第九届中国空气能行业品牌盛会上，四季沐歌凭借在空气能行业内的杰出表现，实力斩获“年度煤改电示范企业”奖项，空气能公司总经理王军港获得“年度行业领军人物”大奖。

作为全球新能源热利用领军企业，四季沐歌一直致力于新能源的研究和运用，自进军空气能领域以来，四季沐歌空气源热泵就凭借强劲制热的突出优势，成为空气能热水系统解决方案的首选。

一、空气能行业的基本情况空气能热泵技术是在1924 年发明，当时并未被人们充分认识和应用，直到二十世纪六十年代，世界能源危机爆发，热泵以其回收低温废热、节约能源的特点受到人们的青睐。

空气能热水器是在2002 年前后引进中国，凭借超级节能和全天候的特点，迅速普及到酒店、校园、工厂、体育馆等企事业单位设施中。

2008 年，空气能热水器得到了国家政策的支持，达到了较大的发展，被业界人士称迎来了“空气能热水器的青春期”。

2008 年5 月1 日，《商业或工业用及类似用途的热泵热水机》国家标准颁布施行，各级政府对空气能热泵热水等节能环保项目在资金上给予补贴支持。

2012 年6 月，空气能纳入国家节能惠民补贴工程，补贴额度从300-600 不等，是所有产品中补贴力度最大的产品。

入选政府节能采购项目，很多地方政府项目指定使用空气能产品及空气能与太阳能结合的系统。

二、四季沐歌空气能热水系统解决方案介绍1、适用范围星级酒店、高档会所、工厂、学校、医院、公寓、美容美发、别墅、泳池恒温、综合性建筑、大型厂矿洗浴等。

2、系统组成3.工作原理空气源热泵是目前世界上较为先进、能效比较高的制热设备之一，它根据逆卡诺循环原理，采用电能驱动，通过传热工质把自然界的空气中无法被利用的低品位热能有效吸收，并将吸收回来的热能提升至可用的高品位热能并释放到水中的设备。
