Multisim9电子技术基础仿真实验第三章十二 失真分析仪

  • 格式：ppt
  • 大小：653.00 KB
  • 文档页数：7

下载文档原格式

  / 7

合集下载

Multisim9电子技术基础仿真实验第三章十逻辑转换仪1

Multisim9电子技术基础仿真实验第三章十逻辑转换仪1

第3章
虚 拟 仪 器 的 使 用
（5）如果你使用的工作图纸版面太小，会弹出对 话框，请求更换大幅面图纸。按“是”按钮确认。
Multisim 9 电路设计入门 chz634187
第3章
虚 拟 仪 器 的 使 用
得到相应的逻辑电路图。
Multisim 9 电路设计入门 chz634187
第3章
虚 拟 仪 器 的 使 用
Multisim 9 电路设计入门 chz634187
第3章
虚 拟 仪 器 的 使 用
（5）按动面板右侧转换方式（Conversions） 栏内的“电路—真值表”按键 。
Multisim 9 电路设计入门 chz634187
第3章
虚 拟 仪 器 的 使 用
真值表的值就在左侧表格右边一栏列出。
Multisim 9 电路设计入门 chz634187
（2）将逻辑电路的输出端（有多个输出端 时接入其中之一）接逻辑转换仪的输出端。
Multisim 9 电路设计入门 chz634187
第3章
虚 拟 仪 器 的 使 用
（3）双击逻辑转换仪图标，展开仪器面板。
Multisim 9 电路设计入门 chz634187
第3章
虚 拟 仪 器 的 使 用
（4）根据逻辑电路输入端数量，点击面板上边的 逻辑变量，这些逻辑变量的所有组合就在面板左侧 以真值表的形式列出，但右侧一栏暂时为？。
Multisim 9 电路设计入门 chz634187
第3章
虚 拟 仪 器 的 使 用
3.10.2 将逻辑电路图转换成真值表
将逻辑电路图转换成真值表的步骤：（1）将逻辑 电路的所有输入端接逻辑转换仪的相应输入端。

multisim失真分析ppt课件

multisim失真分析ppt课件

1.6.8 直流扫描分析〔DC Sweep Analysis〕
直流扫描分析〔DC Sweep Analysis〕是利用一 个或两个直流电源分析电路中某一节点上的直流 任务点的数值变化的情况。留意：假设电路中有 数字器件，可将其当作一个大的接地电阻处置。
ห้องสมุดไป่ตู้
用鼠标点击Simulate→Analysis→DC Sweep，将弹 出DC Sweep Analysis对话框，进入直流扫描分析形 状。DC Sweep Analysis对话框有Analysis Parameters、Output variables、 Miscellaneous Options和Summary 4个选项，其中Output variables、 Miscellaneous Options和Summary 3个 选项与直流任务点分析的设置一样，下面仅引见 Analysis Parameters选项，DC Sweep Analysis Parameters对话框如图1.6.12所示。
用鼠标点击Simulate→Analysis→Sensitivity Analyses，将弹出Sensitivity Analyses对话框， 进入灵敏度扫描分析形状。Sensitivity Analyses 对话框有Analysis Parameters、Output variables、 Miscellaneous Options和Summary 4个选项，

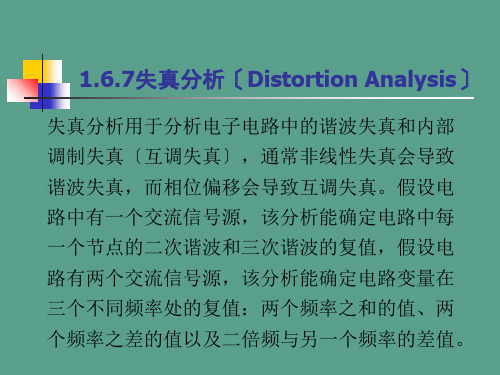

选择F2／F1 ratio时，分析两个不同频率〔F1和F2〕 的交流信号源，分析结果为〔F1＋F2〕，〔F1－F2〕 及〔2F1－F2〕相对于频率F1的互调失真。在右边的窗 口内输入F2／F1的比值，该值必需在0到1之间。
不选择F2／F1 ratio时，分析结果为F1作用时产生 的二次谐波、三次谐波失真。

MultiSIM9介绍和虚拟仪器使用

MultiSIM9介绍和虚拟仪器使用
2.选中元器件鼠标点击元器件，可选中该元器件。
3.元器件操作选中元器件，单击鼠标右键，在菜单中出现下列操作命令：
4.元器件特性参数
双击该元器件，在弹出的元器件特性对话框中，可以设置或编辑元器件的各种特性参数。元器件不同每个选项下将对应不同的参数。
例如：NPN三极管的选项为：
Label --标识Display --显示
1.4.8数字信号发生器（Word Generator）
数字信号发生器是一个通用的数字激励源编辑器，可以多种方式产生32位的字符串，在数字电路的测试中应用非常灵活。左侧是控制面板，右侧是字信号发生器的字符窗口。控制面板分为Controls（控制方式）、Display（显示方式）、Trigger（触发）、Frequency（频率）等几个部分。
1.4 Multisim仪器仪表使用
1.4.1数字万用表（Multimeter）
Multisim提供的万用表外观和操作与实际的万用表相似，可以测电流A、电压V、电阻Ω和分贝值db，测直流或交流信号。万用表有正极和负极两个引线端。
1.4.2函数发生器（Function Generator）
Multisim提供的函数发生器可以产生正弦波、三角波和矩形波，信号频率可在1Hz到999MHz范围内调整。信号的幅值以及占空比等参数也可以根据需要进行调节。信号发生器有三个引线端口：负极、正极和公共端。
示波器的控制面板分为四个部分：
1. Time base（时间基准）
Scale（量程）：设置显示波形时的X轴时间基准。
X position（X轴位置）：设置X轴的起始位置。
显示方式设置有四种：Y/T方式指的是X轴显示时间，Y轴显示电压值；Add方式指的是X轴显示时间，Y轴显示A通道和B通道电压之和；A/B或B/A方式指的是X轴和Y轴都显示电压值。

MultiSIM9介绍和虚拟仪器使用

MultiSIM9介绍和虚拟仪器使用

Multisim 9基本操作Multisim 9是IIT 公司推出Multisim 2001之后的Multisim 最新版本（06年底又发布最新的版本Multisim10）。

Multisim 9提供了全面集成化的设计环境，完成从原理图设计输入、电路仿真分析到电路功能测试等工作。

当改变电路连接或改变元件参数，对电路进行仿真时，可以清楚地观察到各种变化对电路性能的影响 。

Multisim 9基本操作1.1.1 基本界面1.1.2 文件基本操作与Windows 常用的文件操作一样，Multisim9中也有：New--新建文件、Open--打开文件、Save--保存文件、Save As--另存文件、Print--打印文件、Print Setup--打印设置和Exit--退出等相关的文件操作。

以上这些操作可以在菜单栏File 子菜单下选择命令，也可以应用快捷键或工具栏的图标进行快捷操作。

1.1.3 元器件基本操作常用的元器件编辑功能有：90 Clockwise--顺时针旋转90、90 CounterCW--逆时针旋转90、Flip Horizontal--水平翻转、Flip Vertical--垂直翻转、Component Properties--元件属性等。

这些操作可以在菜单栏Edit 子菜单下选择命令，也可以应用快捷键进行快捷操作。

仿真电源开关 菜单栏 工具栏元器件栏 仪器仪表栏电路工作区状态栏原始图像顺时针旋转90逆时针旋转90水平翻转垂直翻转1.1.4 文本基本编辑对文字注释方式有两种：直接在电路工作区输入文字或者在文本描述框输入文字，两种操作方式有所不同1. 电路工作区输入文字单击Place / Text命令或使用Ctrl+T快捷操作，然后用鼠标单击需要输入文字的位置，输入需要的文字。

用鼠标指向文字块，单击鼠标右键，在弹出的菜单中选择Color命令，选择需要的颜色。

双击文字块，可以随时修改输入的文字。

Multisim9电子技术基础仿真实验1.5仪器工具栏

Multisim9电子技术基础仿真实验1.5仪器工具栏

这是LabVIEW仪器的下拉菜单。
这是LabVIEW麦克风图标及麦克风属性设置菜单。
这是LabVIEW喇叭图标及喇叭属性设置菜单。
这是LabVIEW信号分析仪图标及信号分析仪面板。
这是LabVIEW信号发生器图标及信号发生器面板。

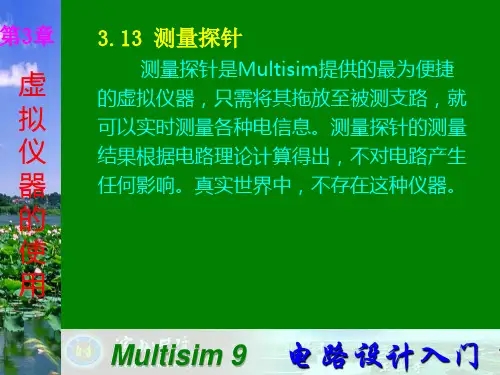

这是测量探针按钮。
这是安捷伦信号发生器按钮。
这是安捷伦信号发生器图标及打开的安捷伦 信号发生器面板。
这是安捷伦万用表按钮。
这是安捷伦万用表图标及打开的安捷伦万用表面板。
这是安捷伦示波器按钮。
这是安捷伦示波器图标及打开的安捷伦示波器面板。
这是泰克示波器按钮。
这是泰克示波器图标及打开的泰克示波器面板。
这是LabVIEW仪器按钮。
这是逻辑转换仪按钮。
这是逻辑转换仪图标及打开的逻辑转换仪面板。
这是IV分析仪按钮。
这是IV分析仪图标及打开的IV分析仪面板。
这是失真分析仪按钮。
这是失真分析仪图标及打开的失真分析仪面板。
这是频谱分析仪按钮。
这是频谱分析仪图标及打开的频谱分析仪面板。
这是网络分析仪按钮。
这是网络分析仪图标及打开的网络分析仪面板。

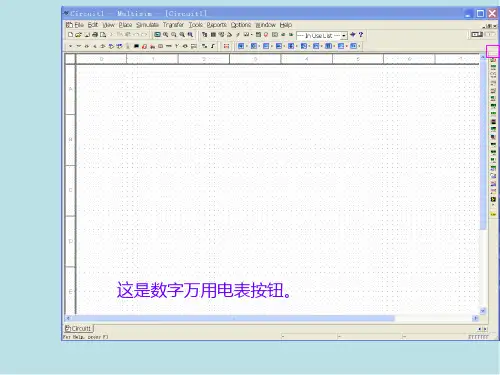

这是数字万用电表按钮。
单击数字万用表按钮后拖出的数字万用表图标及 打开的面板。
这是函数信号发生器按钮。
单击函数信号发生器按钮后拖出的函数信号发 生器图标及打开的面板。
这是瓦特表按钮。
这是瓦特表图标及打开的瓦特表面板。
这是示波器按钮。
这是示波器图标及打开的示波器面板。
这是四通道示波器按钮。
这是四通道示波器图标及打开的四通道示波器面板。
这是波特图仪按钮。
这是波特图仪图标及打开的波特图仪面板。
这是频率计按钮。

Multisim电路设计与仿真第3章Multisim 12.0的虚拟仪器使用方法

Multisim电路设计与仿真第3章Multisim 12.0的虚拟仪器使用方法
图18伏安特性测试仪面板
Simulate Parameters用于伏安特性测试参数设置 ，单击该按钮，弹出Simulate Parameters对话框， 如 图 19 所 示 ， Simulate Parameters 对 话 框 包 括 Source Name V_ce和Source Name I_b（对三极管可 设置V_ce和I_b。其他类型晶体管，则设置其他电压 。）。
Voltmeter Resistance（R）：设置测试电压时表 头的内阻。
Ohmmeter Current（I）：设置测试电阻时流过 表头的电流值。
dB relative value（V）：用于设置分贝相对值， 预先设置为774.597 mV。
Display setting（显示特性设置）如下：
接线端子：Voltage接线端子和被测支路并联， Current接线端子和被测支路串联。
图4瓦特表
4）双通道示波器（Oscilloscope） 示波器是电子实验中使用最为频繁的仪器之一。
它可以用来显示电信号波形的形状、幅度、频率等参 数。Multisim 12.0提供的双通道示波器与实际的示波 器外观和基本操作基本相同，如图5所示，该示波器 可以观察一路或两路信号波形的形状，分析被测周期 信号的幅值和频率，时间基准可在秒直至纳秒范围内 调节。示波器图标有四个连接点：A通道输入、B通 道输入、外触发端T和接地端G。
图11频率计面板
Measurement选项区：包括Freq按钮、Period按钮、Pulse按 钮和Rise/Fall按钮。
Freq按钮：单击该按钮，则输出结果为信号频率。
Period按钮：单击该按钮，则输出结果为信号周期。
Pulse按钮：单击该按钮，则输出结果为高、低电平脉宽。

Multisim数字电子技术仿真实验

用户可以根据个人习惯和 喜好定制软件界面，包括 元件库、工具栏、菜单等， 提高工作效率。
多语言支持
软件支持多种语言界面， 方便不同国家和地区的用 户使用。
02
数字电子技术基础
逻辑门电路
总结词
逻辑门电路是数字电子技术中的 基本单元，用于实现逻辑运算和 信号转换。
详细描述
逻辑门电路由输入和输出端组成 ，根据输入信号的组合，输出端 产生相应的信号。常见的逻辑门 电路有与门、或门、非门等。
交互性强
用户可以在软件中直接对 电路进行搭建、修改和测 试，实时观察电路的行为 和性能。
实验环境灵活
软件提供了多种实验模板 和电路图符号，方便用户 快速搭建各种数字电子技 术实验。
软件功能
元件库丰富
Multisim软件拥有庞大的元件库，包含了各种类型的电子元件和 集成电路，方便用户选择和使用。
电路分析工具
寄存器实验结果分析
总结词
寄存器实验结果分析主要关注寄存器是否能够正确存储和读取数据，以及寄存器的功能 是否正常实现。
详细描述
首先观察实验中使用的寄存器的数据存储和读取过程，记录下实际得到的数据存储和读 取结果。接着，将实际得到的数据存储和读取结果与理论预期的数据存储和读取结果进 行对比，检查是否存在差异。如果有差异，需要分析可能的原因，如电路连接错误、元
触发器
总结词
触发器是一种双稳态电路，能够在外 部信号的作用下实现状态的翻转。
详细描述
触发器有两个稳定状态，根据输入信 号的组合，触发器可以在两个状态之 间进行切换。常见的触发器有RS触发 器、D触发器据的基本单元，用于存储二进制数据。
详细描述
寄存器由多个触发器组成，可以存储一定数量的二进制数据 。寄存器在数字电路中用于存储数据和控制信号。

Multisim9电子技术基础仿真实验第三章十二 失真分析仪


虚 拟 仪 器 的 使 用
标准选择对话框
电器与电子工程师 协会标准 选取谐波次数 选择傅里叶变换点 确认按钮 取消按钮 美国国家标准/国际 电工技术协会标准
Multisim 9
电路设计入门
第3 章 3.12.2 失真分析仪使用举例
虚 拟 仪 器 的 使 用
提取失真分析仪图标，接于被测电路的输出端。第3来自章3.12 失真分析仪
失真分析仪（Distortion Analyzer） 是一种测试电路总谐波失真与信噪比的 仪器 。 失真分析仪的图标仅有一个接线端， 使用时与电路输出端连接。
虚 拟 仪 器 的 使 用
Multisim 9
电路设计入门
第3 章
3.12.1 面板显示及设置
失真分析仪面板
总谐波失真值显示屏 开始测试按钮 停止测试按钮 总谐波失真按钮 测试信噪比按钮 设置基频 设置频率分辨率 %、dB选择按钮 测试标准选择按钮
Multisim 9
电路设计入门
第3 章
虚 拟 仪 器 的 使 用
按下SINAD按钮，显示输出的信号噪音比。
Multisim 9
电路设计入门
第3 章
虚 拟 仪 器 的 使 用
点击Set按钮，弹出测试参数设置对话框。
Multisim 9
电路设计入门
Multisim 9
电路设计入门
第3 章
虚 拟 仪 器 的 使 用
双击示波器和失真分析仪图标，将它们的面板打 开。再打开仿真开关，示波器显示输入和输出信 号波形；失真分析仪显示总谐波失真的百分比。
Multisim 9
电路设计入门
第3 章
虚 拟 仪 器 的 使 用
按下dB按钮，显示用分贝表示的总谐波失真值。

Multisim中仪器使用方法介绍


2）中间数据区表示2号读数游标所在位置测得的数值。 T2表示2号读数指针离开时基线零点的时间值。 VA2、VB2分别表示2号读数游标测得的通道A、通道B的信号 幅度值。 3）右侧数据区： T2-T1 表示 2 号读数游标所在位置与 1 号读数游标所在位置的 时间差值，可用来测量信号的周期、脉冲信号的宽度、上升时 间及下降时间等参数。 VA2-VAl表示A通道信号两次测量值之差，VB2-VBl表示B通道 信号两次测量值之差。
双击电压表 图标，弹出电压 表属性窗口，可 以设置电压表内 阻，电压表模式 （测量直流电压、 测量交流电压） 等属性。
内阻大小 设置
交流/直流 模式选择
、电流表
电流表图标如图所示。电流表的两个接线端有四种连 接方式可供选择。必须与被测电流串联。 电流表用于测量电路的交流或直流电流，它有两个接线 端，当测量直流电流时，电流表两个接线端有正负之分，使 用时按电路的正负极性对应相接，否则读数将为负值。使用 时电流表应与被测量的电路串联连接，测量直流电流时显示 数值为平均值。测量交流电流时显示数值为有效值。
3．Trigger区 触发方式
Intemal 内触发 Extemal 外触发 上升沿触发 下降沿触发 ４．Frequency 输出频率
设置输出频率(速度)。
5．字信号编辑区：
面板的最右侧是字信号编辑区，对32位 的字信号进行编辑和存放。 编辑区地址范围为0000H-03FFH， 共计1024条字信号。 • 利用鼠标器移动滚动条可使编辑区内 的显示内容上下移动。 • 用鼠标左键单击某一条字信号即可实 现对其定位和写入或修改。
十、逻辑转换仪(logic converter)
逻辑转换仪的图标如图所示。
逻辑转换仪的图标
逻辑转换仪有8个输入端和一个输出端。

Multisim模拟电子技术仿真实验

2)根据示波器显示的输出电压峰值U OP 和输入电压峰值U IP ，求
放大器的电压增益A u 和放大器的最大平均输出功率P O 。
第23页/共55页
9.5 结型场效应晶体管共源极放大电路仿真实验
1)学会测量跨导g m 。
2)依据结型场效应晶体管共源极放大电路输入输出电压波形，
计算电压增益。
1)直流电源：Place Source→POWER_SOURCES→VDD, 选取
直流电源并根据电路设置电压。
2)接地：Place Source→POWER_SOURCES→GROUND，选取
电路中的接地。
3)电阻：Place Basic→RESISTOR,选取电阻并根据电路设置电
阻值。
第24页/共55页
9.5 结型场效应晶体管共源极放大电路仿真实验
4)电容：Place Basic→CAPACITOR,选取电容并根据电路设置
1)根据仿真的数据U IP 和U OP ，计算放大电路的电压增益A u 。
2)放大电路输出与输入波形之间的相位差怎么样？
第30页/共55页
9.6 串联电压负反馈放大器仿真实验
1)学会测量串联电压负反馈放大器的输入和输出电压，计算闭
环电压增益。
2)学会测量负反馈放大器输入与输出电压波形之间的相位差。
电容值。
5)场效应晶体管：Place Transistors→JFET_N，选取2SK117型
场效应晶体管。
6)电压表：Place Indicators→VOLTMETER，选取电压表并设
置为直流档。
7)电流表：Place Indicators→AMMETER，选取电流表并设置
为直流档。
8)函数发生器：从虚拟仪器工具栏调取XFG1。
