钢筋直螺纹连接技术

天龙房地产有限公司钢筋电渣压力焊工程技术标准标准第四册：混凝土工程部分3.钢筋直螺纹连接工程技术标准整理编写：王永才胡亚林2010年12月钢筋接头直螺纹连接施工工艺标准1 基本规定1.1 采用螺纹套筒连接的钢筋接头，其设置在同一构件中纵向受力钢筋的接头相互错开。

钢筋机械连接区段长度应按35d计算（d为被连接钢筋中的较大直径）。

在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率（以下简称百分率），应符合下列规定：（1）接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内Ⅱ级接头的接头百分率不应大于50%；Ⅰ级接头的接头百分率可不受限制。

（2）接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅰ级或Ⅱ级接头，且接头百分率不应大于50%。

（3）受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。

（4）对直接承受力荷载的结构构件，接头百分率不应大于50%。

1.2 接头端头距钢筋弯曲点不得小于钢筋直径的10倍。

1.3 不同直径钢筋连接时，一次连接钢筋直径规格不宜超过二级。

2 施工准备2.1 技术准备（1）凡参与接头施工的操作人员必须参加技术培训，经考核合格后持证上岗。

（2）核对有编号的钢筋加工单与成品数量；（3）做好技术交底。

2.2 材料准备（1）材料的品种规格：套筒的规格、型号以及钢筋的品种、规格必须符合设计要求。

（2）质量要求：1）钢筋质量要求：①钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》（GB 1499）《钢筋混凝土用余热处理钢筋》（GB 13014）的要求，有原材质、复试报告和出厂合格证；②钢筋应先调直再下料，并宜用切断机和砂轮片切断，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。

2）套筒与锁母材料质量要求：①套筒与锁母材料采用优质碳素结构钢或合金结构钢，其材质应GB 699规定；②成品螺纹连接套应有产品合格证；两端螺纹孔应有保护盖；套筒表面应有规格标记。

钢筋剥肋滚压直螺纹连接技术是一种常用于钢筋连接的方法，用于提高钢筋连接的强度和可靠性。

下面我将详细介绍这一技术。

钢筋剥肋滚压直螺纹连接技术是将两根钢筋通过滚压的方式，在钢筋上形成直螺纹，然后将它们进行连接的方法。

这一连接方式可以用于所有直径为12mm以上的普通钢筋。

相比传统的焊接和机械连接方法，剥肋滚压直螺纹连接技术具有结构简单、连接牢固、施工方便等优点。

这一连接技术的具体步骤如下：1. 钢筋的准备：将需要连接的两根钢筋预先处理，去除表面的锈蚀和污垢，确保钢筋表面干净。

若有锈蚀或表面凹坑，可以通过刷涂防锈涂料来加固。

2. 剥肋：使用特制的剥肋机将钢筋表面的肋骨剥除，剥肋的长度一般为钢筋直径的1.5倍，确保剥肋的质量和长度一致。

3. 滚压直螺纹：将剥肋后的钢筋放入滚压机中，通过滚压机的滚轮转动，将钢筋表面滚压成直螺纹，滚压机需要根据钢筋的直径调整滚轮的尺寸和转动速度，以确保螺纹的深度和精度。

4. 清扫：将滚压后的钢筋用专用的刷子清洁干净，去除表面的毛刺和杂物，以便于连接时的紧密结合。

5. 接头制作：将两根处理好的钢筋端对端放置，确保两根钢筋的中心线对齐。

然后将连接套管套在两根钢筋的端部，套管的长度一般为钢筋直径的2倍，将套管和钢筋用专用的扳手固定住。

6. 连接：通过专用的无激光接头机器将套管和钢筋紧密连接在一起。

这一机器能够平稳地施加力量，使得套管和钢筋之间产生高强度的连接。

7. 检查：连接完成后，需要对连接部位进行检查，检查连接质量是否合格，确保连接的牢固和安全。

这一连接技术的优点主要有以下几点：1. 强度高：剥肋滚压直螺纹连接技术可以提高钢筋连接的强度，能够满足工程对于连接强度的要求。

2. 可靠性好：通过滚压直螺纹的方式，钢筋与连接套管之间的连接更加紧密，具有很好的可靠性，能够有效避免连接强度不足和连接失效的问题。

3. 施工方便：这一连接技术的施工过程简单，无需使用焊接设备和电源，不受环境条件的限制，可以在室外施工。

高强钢筋直螺纹连接技术1 工艺流程（1）钢筋丝头加工：加工前检查，就位→（剥肋）滚轧丝头→丝头质量自检→带帽保护→丝头质量抽检→存放待用（2）钢筋连接：拧下钢筋和套筒保护帽→钢筋就位→钢筋套丝连接（接头拧紧）→对已拧紧的接头作标记→质量检验2 操作要点（1）钢筋下料：钢筋应先调直后下料，应采用切割机下料，不得用气割下料。

钢筋下料时，要求钢筋端面与钢筋轴线垂直，端头不得弯曲，不得出现马蹄形。

（2）夹持钢筋：利用滚丝机上的设备台钳夹持钢筋，夹持时要注意：1）设备必须停止转动，并已在最后端。

2）台钳在夹紧前必须将钢筋顶紧限位挡铁，否则将影响丝头长度。

3）挡铁撤走后，不得将钢筋向前移动，否则丝头将过长。

4）不同规格的钢筋应选用相应的限位挡铁，不得乱用。

（3）面对滚丝头方向，滚丝头顺时针方向旋转为反转，用于加工反丝螺纹；滚丝头逆时针方向旋转为正转，用于加工普通型螺纹，开机后要注意滚丝头旋转方向与所加工的丝头形式是否一致。

另外，普通型螺纹与反丝螺纹各有专用滚丝头，应由厂家驻现场人员进行调整，严禁混用。

（4）钢筋（直接或剥肋）套丝:加工丝头时，必须用水溶性切削冷却润滑液，不得用机油润滑，操作前切削液应已开始循环充分，在滚丝头出水口未出水时严禁进行加工。

若采用直接滚轧直螺纹工艺时，应使用钢筋直接滚丝机。

可在台钳夹紧，切削液已循环充分后，开始扳动进给手柄，使滚丝头进入滚丝位置。

刚开始，进给要舒缓平穏，在滚丝头进入钢筋端部后，滚丝头自动进给滚丝，即可松开手柄，由设备自行完成操作。

滚压到设定长度后，限位开关断电，设备自动停机并延时反转，将螺纹钢筋退出滚丝头，扳动进给手柄后退，减速机退到极限位置，停机。

然后移开台钳，取出钢筋，完成螺纹的加工。

若采用剥肋滚轧直螺纹工艺时，应使用钢筋剥肋滚丝机。

先剥肋，后滚丝。

在台钳夹紧，切削液已循环充分后，开始扳动进给手柄，剥肋刀片在刚接触钢筋时要舒缓，当刀片全部咬住钢筋后可以加力向前扳动手柄，待5秒～10 秒，滚丝头自行前进时，即可松开手柄，由设备自行完成操作，待滚丝头自行反转并向后运动，不再轴向移动时，扳动手柄复位，则完成剥肋。

钢筋直螺纹连接方法一、操作工艺直螺纹接头是先在施工现场或钢筋加工场用钢筋镦粗机、钢筋切断机、钢筋攻丝机，按钢筋下料单把钢筋的连接端头加工成直螺纹，然后通过直螺纹导向器，用扳手把钢筋和连接套拧紧在一起。

1、钢筋加工下料→钢筋切平头→钢筋镦粗→套丝→用牙形规检查套丝质量→用卡规检查套丝头质量→用直角测量镦粗长度、攻丝长度→做接头试件静力拉伸试验→接头试件合格后做钢筋连接准备工作→实验室做出接头试件试验报告→在钢筋两连接段分别拧上塑料保护帽和按规定的力矩值拧上连接套，以保护直螺纹和方便连接施工→存放备用→用卡规抽检丝头直径，用牙形规抽检丝头牙形。

加工质量合格后填写抽检记录，对不合格的丝头要重新加工。

2、钢筋安装搭设钢筋绑扎架(梁内钢筋)→钢筋就位→回收待连接钢筋上的密封帽和连接套→用手拧上钢筋→拧紧钢筋接头，当两端钢筋按旋合长度接触时外露丝扣不超过1圈即可→质检人员验收钢筋连接质量→作好钢筋接头的抽检记录→填好钢筋接头隐检记录二、主要施工方法根据待接钢筋转动的难易情况，现场可分别采用以下四种连接方法：1、连接钢筋易于转动的情况：先将导向连接器旋入已安装固定好的钢筋一端螺纹处，再旋入另一端的连接钢筋，最后用扳手拧紧。

2、连接钢筋又长又重难于转动的情况：此时连接钢筋端部应加长螺纹，先将导向连接器旋入连接钢筋上，直至加长螺纹的尽头，再反向旋入固定钢筋。

3、两侧钢筋均不能转动的情况：先将锁紧螺母(构造上相当于1/5∽1/4导向连接器套筒长)和套筒全长旋入有加长螺纹一侧的钢筋上，然后将两侧钢筋对接，反向旋转导向连接器套筒，套住另一端钢筋，最后反向旋转锁紧螺母并锁紧套筒。

4、连接钢筋不允许旋转但可以直线移动的情况：组装时只需旋转导向连接器套筒即可。

三、质量标准1、原材料（1）本工程直螺纹导向钢筋连接器，采用30∽40#优质碳素钢。

（2）加工螺纹用冷却液必须用水渗性切削冷却润滑液，不准用机油润滑。

（3）导向连接器的加工截面应与轴线垂直，端头不得翘曲，其内螺纹必须与标准螺纹规格相吻合。

（三）、材质要求钢筋滚轧直螺纹连接套筒须有产品合格证、明显的规格标志及等级标志。

本工程所用连接套筒的规格主要有Φ16、Φ18、Φ20、Φ22、Φ25四种，力学性能均为A级，其接头的抗拉强度须达到或超过钢筋母材抗拉强度标准值，并具备高延性及反复拉压性能。

（四）、施工方法（1）、现场准备a、为确保钢筋螺纹丝头的加工质量，凡从事钢筋滚轧直螺纹加工工作的人员必须经过专业技术培训，经考核合格后持证上岗。

班组成员应相对固定；b、根据现场特点，本工程钢筋滚轧直螺纹等强连接的端头螺纹均在场外预制，现场连接安装。

所有钢筋丝头的加工均在钢筋加工场地完成。

C、GGZ-40型钢筋直螺纹滚轧机应与放置在支架上待加工的钢筋中心线保持在同一直线，且标高一致。

（2）、工艺流程施工准备---钢筋下料---滚丝---上塑料保护套---拧连接套筒（与下端钢筋连接）---拧紧连接套筒（与上根钢筋连接）---质量检验---绑扎钢筋骨架。

1、钢筋下料钢筋下料不得用电焊、气割等加热方法切断，可用砂轮切割机切断。

要求钢筋切割端面垂直于钢筋轴线，否则应调整机器，直至符合要求。

钢筋端头不准挠曲，不得有马蹄形。

2、钢筋滚丝钢筋滚丝在GGZ-40型钢筋直螺纹滚轧机上进行。

钢筋滚丝时必须使用水溶性切削冷却润滑液，不准使用油性切割液或机油润滑液，不准不加润滑液直接滚丝。

每台钢筋直螺纹滚轧机每班可加工400-600个丝头。

钢筋滚丝时，直螺纹滚轧机上的滚丝器应与钢筋规格调整一致。

标准型钢筋丝头的螺纹加工长度参照下表进行：注：钢筋丝头加工完毕，应立即盖上塑料保护帽或拧上连接套筒，防止装卸钢筋时损坏丝头，影响连接质量。

3、丝头检验滚轧直螺纹钢筋机械连接技术现场质量控制的核心是丝头的加工质量，因此必须认真、仔细地检验。

丝头检验的要素包括：a、外观及外形质量检验，包括：钢筋丝头螺纹应饱满，螺纹大径低于螺纹中径的不完整扣，累计长度不得超过3个螺纹周长，钢筋丝头长度误差为2P（P为螺距）；b、螺纹尺寸检验：用专用检验环规，当钢筋丝头插入时，钢筋端面在环规缺口范围内，即为合格。

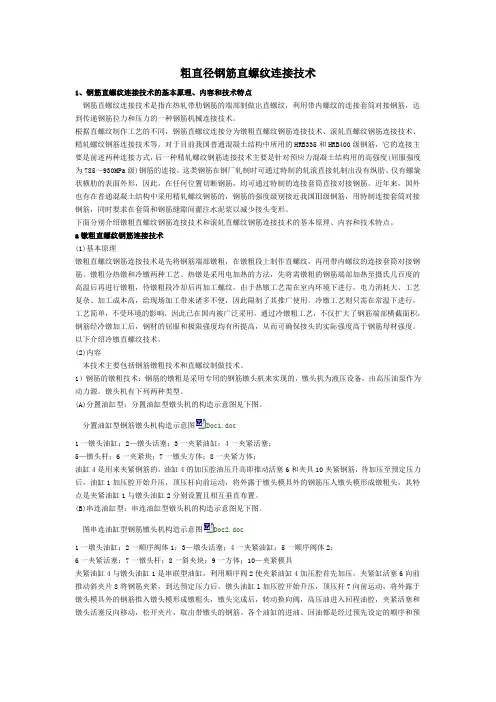

粗直径钢筋直螺纹连接技术1、钢筋直螺纹连接技术的基本原理、内容和技术特点钢筋直螺纹连接技术是指在热轧带肋钢筋的端部制做出直螺纹，利用带内螺纹的连接套筒对接钢筋，达到传递钢筋拉力和压力的一种钢筋机械连接技术。

根据直螺纹制作工艺的不同，钢筋直螺纹连接分为镦粗直螺纹钢筋连接技术、滚轧直螺纹钢筋连接技术、精轧螺纹钢筋连接技术等，对于目前我国普通混凝土结构中所用的HRB335和HRB400级钢筋，它的连接主要是前述两种连接方式，后一种精轧螺纹钢筋连接技术主要是针对预应力混凝土结构用的高强度(屈服强度为785～930MPa级)钢筋的连接，这类钢筋在钢厂轧制时可通过特制的轧滚直接轧制出没有纵肋、仅有螺旋状横肋的表面外形，因此，在任何位置切断钢筋，均可通过特制的连接套筒直接对接钢筋。

近年来，国外也有在普通混凝土结构中采用精轧螺纹钢筋的，钢筋的强度级别接近我国Ⅲ级钢筋，用特制连接套筒对接钢筋，同时要求在套筒和钢筋缝隙间灌注水泥浆以减少接头变形。

下面分别介绍镦粗直螺纹钢筋连接技术和滚轧直螺纹钢筋连接技术的基本原理、内容和技术特点。

a镦粗直螺纹钢筋连接技术(1)基本原理镦粗直螺纹钢筋连接技术是先将钢筋端部镦粗，在镦粗段上制作直螺纹，再用带内螺纹的连接套筒对接钢筋。

镦粗分热镦和冷镦两种工艺。

热镦是采用电加热的方法，先将需镦粗的钢筋端部加热至摄氏几百度的高温后再进行镦粗，待镦粗段冷却后再加工螺纹。

由于热镦工艺需在室内环境下进行，电力消耗大、工艺复杂、加工成本高，给现场加工带来诸多不便，因此限制了其推广使用。

冷镦工艺则只需在常温下进行，工艺简单，不受环境的影响，因此已在国内被广泛采用。

通过冷镦粗工艺，不仅扩大了钢筋端部横截面积，钢筋经冷镦加工后，钢材的屈服和极限强度均有所提高，从而可确保接头的实际强度高于钢筋母材强度。

以下介绍冷镦直螺纹技术。

(2)内容本技术主要包括钢筋镦粗技术和直螺纹制做技术。

1）钢筋的镦粗技术：钢筋的镦粗是采用专用的钢筋镦头机来实现的，镦头机为液压设备，由高压油泵作为动力源。

大直径钢筋直螺纹连接技术方案一、材料准备1.钢筋：选择适当直径的钢筋材料，确保其质量符合要求。

钢筋必须经过化学成分分析和物理性能检测，以确保其达到要求的强度和韧性。

2.连接套筒：选择合适的连接套筒材料，通常为高强度合金钢材料。

3.表面涂料：在连接前使用适当的表面涂料对钢筋和连接套筒进行防锈处理。

二、工艺步骤1.钢筋准备：根据需要的长度和直径切割钢筋，确保切割面光洁，无锈蚀和其他表面缺陷。

2.钢筋加工：在钢筋两端加工螺纹，确保螺纹加工质量符合规范要求。

3.连接套筒准备：将连接套筒清洗干净，并涂上适当的表面涂料，以防止锈蚀。

4.钢筋安装：将连接套筒套在一根钢筋的一端，确保连接套筒与钢筋紧密接触。

5.连接操作：将另一根钢筋插入另一端的连接套筒内，用力将钢筋旋入连接套筒内，旋转角度一般约为180度。

6.检验连接质量：连接完成后，检查连接部位是否均匀，无明显的挤压和变形。

三、施工要求1.在施工前应进行充分的工艺和材料准备，确保连接顺利进行。

2.连接套筒和钢筋的表面必须清洁干净并涂上适当的防锈涂料。

3.连接套筒与钢筋之间的直接接触应紧密，不能有松动现象。

4.连接过程中应确保连接力平衡，避免过分紧固造成应力集中。

5.连接完成后，应对连接部位进行检查和测试，确保连接质量符合要求。

6.连接完成后，钢筋连接部位应及时进行防锈处理，以延长使用寿命。

此方案是一种较为常见的大直径钢筋直螺纹连接技术方案，可以满足大直径钢筋连接的需求。

在实际施工中，应结合具体的工程情况和要求，选择合适的材料和采用适当的施工方法，以确保连接质量和工程安全。

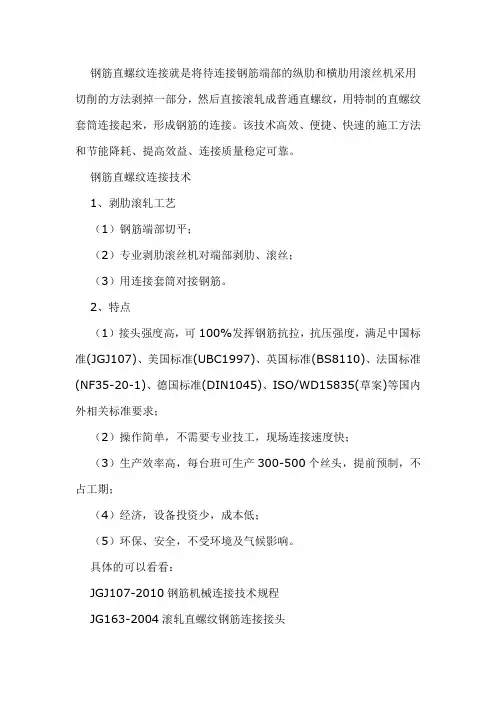

钢筋直螺纹连接就是将待连接钢筋端部的纵肋和横肋用滚丝机采用切削的方法剥掉一部分，然后直接滚轧成普通直螺纹，用特制的直螺纹套筒连接起来，形成钢筋的连接。

该技术高效、便捷、快速的施工方法和节能降耗、提高效益、连接质量稳定可靠。

钢筋直螺纹连接技术1、剥肋滚轧工艺（1）钢筋端部切平；（2）专业剥肋滚丝机对端部剥肋、滚丝；（3）用连接套筒对接钢筋。

2、特点（1）接头强度高，可100%发挥钢筋抗拉，抗压强度，满足中国标准(JGJ107)、美国标准(UBC1997)、英国标准(BS8110)、法国标准(NF35-20-1)、德国标准(DIN1045)、ISO/WD15835(草案)等国内外相关标准要求；（2）操作简单，不需要专业技工，现场连接速度快；（3）生产效率高，每台班可生产300-500个丝头，提前预制，不占工期；（4）经济，设备投资少，成本低；（5）环保、安全，不受环境及气候影响。

具体的可以看看：JGJ107-2010钢筋机械连接技术规程JG163-2004滚轧直螺纹钢筋连接接头套筒挤压连接是将需要的连接的钢筋（应为带肋钢筋）端部插入特制的钢套筒内，利用挤压机压缩钢套筒，使它产生塑性变形，靠变形后的钢套筒与带肋钢筋的机械咬合紧固力来实现钢筋的连接。

这种连接方法一般用于直径为16～40mm的Ⅱ级，Ⅲ级钢筋（包括余热处理钢筋），分径向挤压和轴向挤压两种。

操作要点1）使用挤压设备（挤压机、油泵、输油软管等整套）前应对挤压力进行标定（挤压力大小通过油压表读数控制）。

有下列情况之一的就应标定：挤压设备使用前；旧挤压设备大修后；油压表损强列振动后；套筒压痕异常且其它原因时；挤压设备使用超过一年；已挤压的接头数超过5000个。

2）要事先检查压模、套筒是否与钢筋相互配套，压模上应有相对应的连接钢筋规格标记。

挤压操作时采用的挤压力、压模宽度、压痕直径或挤压后套筒长度的波动范围以及挤压道数，均应符合接头技术提供单位所确定的技术参数要求。
