目 录第一章屋面工程 (01)一、屋面工程相关强制性条文 (01)二、屋面工程相关图片及文字说明 (01)（一）屋面大面 (02)（二）女儿墙 (03)（三）女儿墙分割缝 (04)（四）屋面泛水 (05)（五）屋面天沟、檐沟、过水口 (06)（六）屋面排汽管、通气管、排气管 (07)（七）屋面接水簸箕 (10)（八）屋面栈桥 (11)（九）屋面爬梯 (11)（十）屋面支墩 (12)（十一）屋面构架 (13)（十二）存在的问题 (13)第二章楼地面工程一、楼地面工程相关强制性条文 (15)二、楼地面工程相关图片及说明 (15)（一）块材地面 (15)（二）地毯地面 (18)（三）水磨石地面 (19)（四）地面基层 (19)（五）卫生间地面 (19)（六）泵房地面与设备基础 (21)（七）地下室地坪 (22)（八）地漏与排水沟 (23)（九）存在的问题 (24)第三章门窗工程一、门窗工程相关强制性条文 (26)二、门窗工程相关图片及文字说明 (26)（一）木门 (26)（二）消火栓管笼门 (27)（三）卫生间门 (27)（四）出屋面门 (28)（五）门套与门框安装 (28)（六）窗安装 (29)（七）窗滴水 (31)（八）存在的问题 (32)第四章楼梯、护栏、扶手工程一、楼梯、护杆、扶手工程的相关强制性标准 (33)二、楼梯、护杆、扶手工程相关图片及文字说明 (34)（一）楼梯踏步 (34)（二）楼梯踢脚线 (36)（三）楼梯滴水线 (36)（四）楼梯扶手 (36)（五）室内护拦 (37)（六）室外走道 (38)（七）存在的问题 (39)第五章室内顶棚工程一、室内顶棚工程的相关强制性条文 (40)二、室内顶棚工程图片及文字说明 (40)（一）艺术顶棚 (40)（二）普通涂料顶棚 (42)（三）块材顶棚 (42)（四）顶棚与墙面交接处理 (43)（五）洞口处理 (43)（六）存在的问题 (43)第六章室内墙面工程一、室内墙工程相关强制性条文 (45)二、室内墙工程图片及文字说明 (45)（一）石材墙面 (45)（二）人造板墙面 (46)（三）木装修墙面 (47)（四）金属墙面 (48)（五）墙面基层 (48)（六）存在的问题 (48)第七章室外墙面工程一、室外墙面工程相关强制性条文 (49)二、室外墙面工程图片文字说明 (49)（一）石材墙面 (49)（二）涂料外墙 (51)（三）面砖墙面 (51)（四）存在的问题 (55)第八章变形缝一、变形缝相关强制性条文 (56)二、变形缝图片文字说明 (56)工程细部观感质量验收引用图集·目录(一)室内变形缝 (56)(二)室外变形缝 (57)(三)屋面变形缝 (57)第九章主体结构一、主体结构相关强制性条文 (58)二、主体结构图片及文字说明 (58)（一）现浇钢筋混凝土结构 (58)（二）砖砌体 (59)（三）钢结构 (61)第十章室外工程一、室外工程图片及文字说明 (62)（一）各种沉降观测点 (62)（二）室外台阶与坡道 (62)（三）室外散水与明沟 (63)（四）存在的问题 (64)第十一章安装工程一、安装工程相关强制性条文 (65)二、安装工程图片及文字说明 (65)（一）屋面上的安装工程 (65)（二）吊顶内管线安装 (66)（三）竖井设备管线安装 (68)（四）洗手间卫生设备及管线安装 (68)（五）配电箱、开关、插座、灯具安装 (69)（六）地下室机房管线设备安装 (70)（七）地下室、车库管线安装 (71)（八）工业厂房管线安装 (72)第一章 屋面工程 一、屋面工程相关强制性条文1、屋面工程所采用的防水、保温隔热材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。

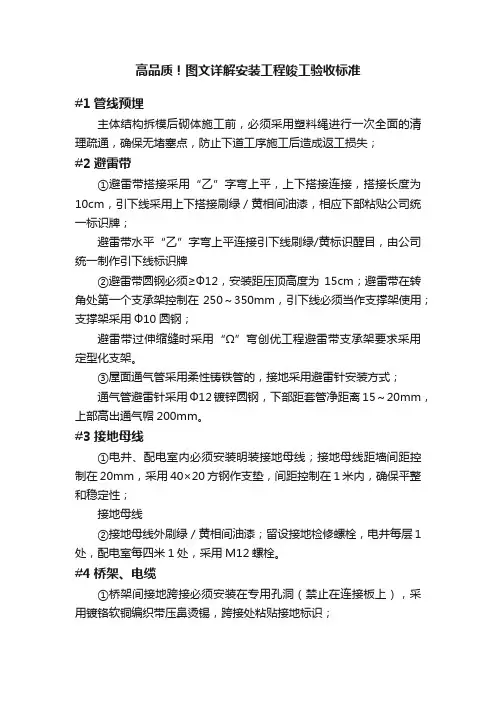

高品质！图文详解安装工程竣工验收标准#1管线预埋主体结构拆模后砌体施工前，必须采用塑料绳进行一次全面的清理疏通，确保无堵塞点，防止下道工序施工后造成返工损失；#2避雷带①避雷带搭接采用“乙”字弯上平，上下搭接连接，搭接长度为10cm，引下线采用上下搭接刷绿／黄相间油漆，相应下部粘贴公司统一标识牌；避雷带水平“乙”字弯上平连接引下线刷绿/黄标识醒目，由公司统一制作引下线标识牌②避雷带圆钢必须≥Ф12，安装距压顶高度为15cm；避雷带在转角处第一个支承架控制在250～350mm，引下线必须当作支撑架使用；支撑架采用Ф10圆钢；避雷带过伸缩缝时采用“Ω”弯创优工程避雷带支承架要求采用定型化支架。
③屋面通气管采用柔性铸铁管的，接地采用避雷针安装方式；通气管避雷针采用Ф12镀锌圆钢，下部距套管净距离15～20mm，上部高出通气帽200mm。
#3接地母线①电井、配电室内必须安装明装接地母线；接地母线距墙间距控制在20mm，采用40×20方钢作支垫，间距控制在1米内，确保平整和稳定性；接地母线②接地母线外刷绿／黄相间油漆；留设接地检修螺栓，电井每层1处，配电室每四米1处，采用M12螺栓。
#4桥架、电缆①桥架间接地跨接必须安装在专用孔洞（禁止在连接板上），采用镀铬软铜编织带压鼻烫锡，跨接处粘贴接地标识；镀铬软铜编织跨接②桥架支架必须进行接地，方法一：横担支架打孔采用螺栓与桥架连接在一起支架用螺栓与桥架连接一起方法二：沿桥架同程敷设接地干线（圆钢、扁钢、角钢）；沿桥架同程敷设接地干线③桥架内电缆做到敷设整齐，间距均匀，在首、末和分支处挂设电缆标识牌；配电箱回路用途标识必须齐全。
电缆挂牌配电柜回路电缆挂版标识配电箱内回路标识户内箱回路标识（采用电脑统一打印）#5支架制作①明装在墙面、顶板的支架，底座采用钢板，做法采用公司统一标准；角铁、槽钢支架端头必须倒R10~15圆角；注意事项:1、支架制作时采用钢板作为支架的底座，在安装时不会造成支架底座在刷粉或装饰面产生半明半暗现象。

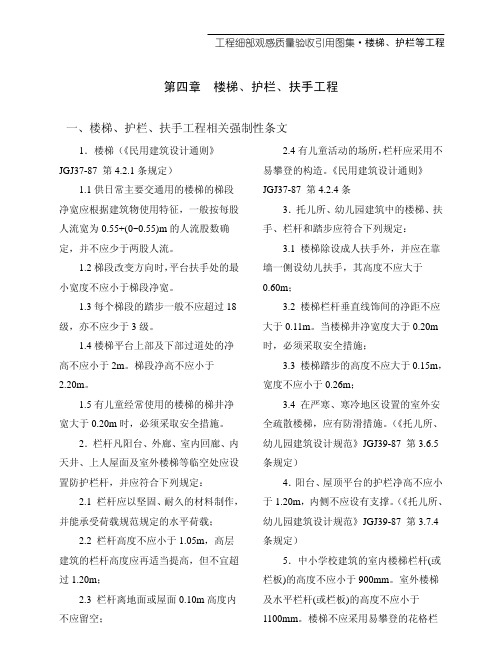

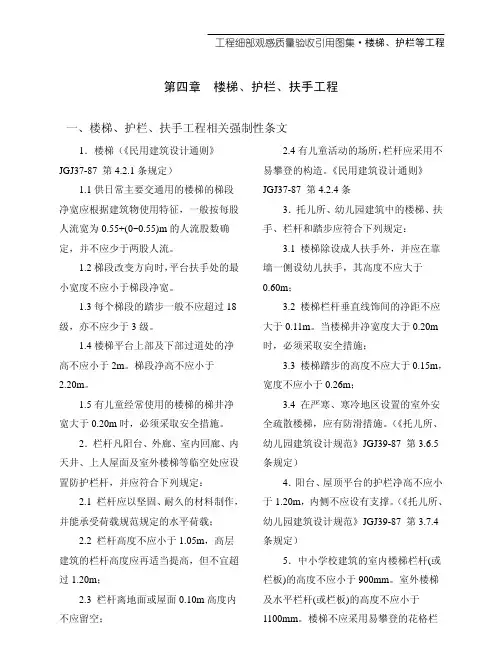

第四章 楼梯、护栏、扶手工程 一、楼梯、护栏、扶手工程相关强制性条文1．楼梯（《民用建筑设计通则》JGJ37-87 第4.2.1条规定）1.1供日常主要交通用的楼梯的梯段净宽应根据建筑物使用特征，一般按每股人流宽为0.55+(0~0.55)m的人流股数确定，并不应少于两股人流。
1.2梯段改变方向时，平台扶手处的最小宽度不应小于梯段净宽。
1.3每个梯段的踏步一般不应超过18级，亦不应少于3级。
1.4楼梯平台上部及下部过道处的净高不应小于2m。
梯段净高不应小于2.20m。
1.5有儿童经常使用的楼梯的梯井净宽大于0.20m时，必须采取安全措施。
2．栏杆凡阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆，并应符合下列规定：2.1 栏杆应以坚固、耐久的材料制作，并能承受荷载规范规定的水平荷载；2.2 栏杆高度不应小于1.05m，高层建筑的栏杆高度应再适当提高，但不宜超过1.20m；2.3 栏杆离地面或屋面0.10m高度内不应留空；2.4有儿童活动的场所，栏杆应采用不易攀登的构造。
《民用建筑设计通则》JGJ37-87 第4.2.4条3．托儿所、幼儿园建筑中的楼梯、扶手、栏杆和踏步应符合下列规定：3.1 楼梯除设成人扶手外，并应在靠墙一侧设幼儿扶手，其高度不应大于0.60m；3.2 楼梯栏杆垂直线饰间的净距不应大于0.11m。
当楼梯井净宽度大于0.20m 时，必须采取安全措施；3.3 楼梯踏步的高度不应大于0.15m，宽度不应小于0.26m；3.4 在严寒、寒冷地区设置的室外安全疏散楼梯，应有防滑措施。
（《托儿所、幼儿园建筑设计规范》JGJ39-87 第3.6.5条规定）4．阳台、屋顶平台的护栏净高不应小于1.20m，内侧不应设有支撑。
（《托儿所、幼儿园建筑设计规范》JGJ39-87 第3.7.4条规定）5．中小学校建筑的室内楼梯栏杆(或栏板)的高度不应小于900mm。
室外楼梯及水平栏杆(或栏板)的高度不应小于1100mm。
机电安装质量标准化图册（第一版）（2013）前言随着安装公司产值迈上更高的平台，质量工作将面临更加严峻的考验。
实行质量标准化是安装公司标准化升级的重大举措之一，也是规模发展的必然要求和实现精细化管理的有效手段，更是维护企业品牌、提升企业形象的迫切需求。
安装公司组织相关人员编制了本图册，旨在培训现场管理人员，提高现场质量管理水平，以期实现施工生产更加规范、科学、合理。
适用范围：本图册适用于安装公司所属各经理部、安装公司直属项目及各经理部所属施工项目。
主要内容：本图集主要内容包括：安装公司质量管控措施、预留预埋、支架制作与安装、管道工程安装、电气工程安装、通风工程安装、机房设施安装、防腐保温、标识、成品保护标准化做法、工程创优标准化做法等十一个方面，基本涵盖了机电安装施工范围。
管理要求：本图册为安装公司质量标准化的企业标准，图册本着统一标准化做法，改善施工品质，提高安装质量管理水平的原则，请各级单位认真贯彻执行。
解释与管理权限：实施本图册时，除遵守本图册有关要求外，还应符合设计规范、施工质量验收规范及项目业主相关要求，若工程项目所在地相关标准高于此图册时，以地方标准为准。
本图册由安装公司生产管理部负责解释。
本书编委会2013年11月目录第Ⅰ部分安装公司质量管控措施 (001)㈠深化设计制 (002)㈡样板引路制 (008)㈢放线制 (011)㈣标签验收制 (014)第Ⅱ部分施工工艺标准化做法 (016)一、预留预埋 (017)㈠管道预留预埋 (017)㈡电气预留预埋 (024)二、支架制作与安装 (032)三、管道工程安装 (048)㈠管道系统安装 (048)㈡卫生器具安装 (062)㈢消防器材安装 (068)㈣设备安装 (072)四、电气工程安装....................................078㈠电气配管安装 (078)㈡开关、插座安装 (083)㈢桥架、母线安装 (086)㈣配电箱、柜安装及配线敷设 (092)㈤灯具安装 (098)㈥防雷接地 (102)五、通风工程安装 (110)㈠风管制作与安装 (110)㈡风口风阀安装 (117)㈢设备安装 (121)六、机房设施安装 (124)七、防腐保温 (129)八、标识 (134)第Ⅲ部分成品保护标准化做法 (139)第Ⅳ部分工程创优标准化做法 (146)第Ⅰ部分安装公司质量管控措施质量管控措施说明：为使机电工程质量达到优良的标准，项目部应建立“横向到边、纵向到底、控制有效”的质量管控体系，质量责任落实到人。
目 录第一章屋面工程 (01)一、屋面工程相关强制性条文 (01)二、屋面工程相关图片及文字说明 (01)（一）屋面大面 (02)（二）女儿墙 (03)（三）女儿墙分割缝 (04)（四）屋面泛水 (05)（五）屋面天沟、檐沟、过水口 (06)（六）屋面排汽管、通气管、排气管 (07)（七）屋面接水簸箕 (10)（八）屋面栈桥 (11)（九）屋面爬梯 (11)（十）屋面支墩 (12)（十一）屋面构架 (13)（十二）存在的问题 (13)第二章楼地面工程一、楼地面工程相关强制性条文 (15)二、楼地面工程相关图片及说明 (15)（一）块材地面 (15)（二）地毯地面 (18)（三）水磨石地面 (19)（四）地面基层 (19)（五）卫生间地面 (19)（六）泵房地面与设备基础 (21)（七）地下室地坪 (22)（八）地漏与排水沟 (23)（九）存在的问题 (24)第三章门窗工程一、门窗工程相关强制性条文 (26)二、门窗工程相关图片及文字说明 (26)（一）木门 (26)（二）消火栓管笼门 (27)（三）卫生间门 (27)（四）出屋面门 (28)（五）门套与门框安装 (28)（六）窗安装 (29)（七）窗滴水 (31)（八）存在的问题 (32)第四章楼梯、护栏、扶手工程一、楼梯、护杆、扶手工程的相关强制性标准 (33)二、楼梯、护杆、扶手工程相关图片及文字说明 (34)（一）楼梯踏步 (34)（二）楼梯踢脚线 (36)（三）楼梯滴水线 (36)（四）楼梯扶手 (36)（五）室内护拦 (37)（六）室外走道 (38)（七）存在的问题 (39)第五章室内顶棚工程一、室内顶棚工程的相关强制性条文 (40)二、室内顶棚工程图片及文字说明 (40)（一）艺术顶棚 (40)（二）普通涂料顶棚 (42)（三）块材顶棚 (42)（四）顶棚与墙面交接处理 (43)（五）洞口处理 (43)（六）存在的问题 (43)第六章室内墙面工程一、室内墙工程相关强制性条文 (45)二、室内墙工程图片及文字说明 (45)（一）石材墙面 (45)（二）人造板墙面 (46)（三）木装修墙面 (47)（四）金属墙面 (48)（五）墙面基层 (48)（六）存在的问题 (48)第七章室外墙面工程一、室外墙面工程相关强制性条文 (49)二、室外墙面工程图片文字说明 (49)（一）石材墙面 (49)（二）涂料外墙 (51)（三）面砖墙面 (51)（四）存在的问题 (55)第八章变形缝一、变形缝相关强制性条文 (56)二、变形缝图片文字说明 (56)(一)室内变形缝 (56)(二)室外变形缝 (57)(三)屋面变形缝 (57)第九章主体结构一、主体结构相关强制性条文 (58)二、主体结构图片及文字说明 (58)（一）现浇钢筋混凝土结构 (58)（二）砖砌体 (59)（三）钢结构 (61)第十章室外工程一、室外工程图片及文字说明 (62)（一）各种沉降观测点 (62)（二）室外台阶与坡道 (62)（三）室外散水与明沟 (63)（四）存在的问题 (64)第十一章安装工程一、安装工程相关强制性条文 (65)二、安装工程图片及文字说明 (65)（一）屋面上的安装工程 (65)（二）吊顶内管线安装 (66)（三）竖井设备管线安装 (68)（四）洗手间卫生设备及管线安装 (68)（五）配电箱、开关、插座、灯具安装 (69)（六）地下室机房管线设备安装 (70)（七）地下室、车库管线安装 (71)（八）工业厂房管线安装 (72)第一章 屋面工程 一、屋面工程相关强制性条文1、屋面工程所采用的防水、保温隔热材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
（《屋面工程质量验收规范》GB50207-20023.0.6条）2、屋面（含天沟、檐沟）找平层的排水坡度，必须符合设计要求。
（《屋面工程质量验收规范》GB50207-20024.1.8条）3、屋面防水层不得有渗漏或积水现象。
（《屋面工程质量验收规范》GB50207-2002 4.3.16条、5.3.10条、6.1.8条）4、密封材料嵌填必须密实、连续、饱满，粘结牢固，无气泡、开裂、脱落等缺陷。
（《屋面工程质量验收规范》GB50207-20026.2.7条）5、平瓦必须铺置牢固。
地震设防地区或坡度大于50%的屋面，应采取固定加强措施。
（《屋面工程质量验收规范》GB50207-20027.1.5条）6、架空隔热制品的质量必须符合设计要求，严禁有断裂和露筋等缺陷。
（《屋面工程质量验收规范》GB50207-20028.1.4条）7、天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求。
（《屋面工程质量验收规范》GB50207-20029.0.11条）8、栏杆凡阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆，并应符合下列规定：（《民用建筑设计通则》JGJ37-874.2.4条）（1）栏杆应以坚固、耐久的材料制作，并能承受荷载规范所规定的水平荷载；（2）栏杆高度不应小于1.05m，高层建筑的栏杆高度应再适当提高，但不宜超过1.2m；（3）栏杆高地面或屋面0.10m高度内不应留空；（4）有儿童活动的场所，栏杆应采用不易攀登的构造；9、托儿所、幼儿园屋顶平台的护栏净高不应小于1.20m，内侧不应设有支撑。
（《托儿所、幼儿园建筑设计规范》JGJ39-873.7.4条）二、屋面工程相关图片及文字说明（一）屋面大面1、屋面地砖排列整齐，嵌缝均匀密实。
球形保温层排汽管制作精良，布置居中成线。
（图1-1-1）2、屋面地砖离缝铺贴，不锈钢保温层排汽管布置成排成线。
（图1-1-2）3、架空隔热板铺设平整、稳固，缝隙勾填密实美观均匀，架空隔热板离山墙或女儿墙大于250mm 。
混凝土隔热板强度等级不得低于C20。
（图1-1-3）4、上人屋面（图1-1-4）5、上人屋面（图1-1-5）6、屋面地砖铺贴（图1-1-6）（二）女儿墙1、女儿墙泛水的涂膜防水层的细部处理（图1-2-1）2、女儿墙压顶粉刷出水泥砂浆挡水线，防止雨水污染外墙面（图1-2-2）3、女儿墙压顶粉刷出水泥砂浆挡水线，防止雨水污染外墙面（图1-2-3）4、女儿墙面砖压顶设置挡水线，防止雨水污染外墙面（图1-2-4）5、女儿墙面砖压顶设置挡水线，防止雨水污染外墙面（图1-2-5）6、女儿墙压顶面砖布砖合理美观，立杆设置不锈钢圆台美观实用（图1-2-6）7、女儿墙压顶增加线脚（图1-2-7） 8、女儿墙压顶增加线脚（图1-2-8）9、压顶增设排水沟（图1-2-9） 10、女儿墙檐口下端应做出鹰嘴和滴水线（图1-2-10）（三）女儿墙分割缝1、女儿墙粉刷层设置分割缝，防止粉刷层开裂、起壳（图1-3-1）（四）屋面泛水1、屋面泛水采用白色外墙面砖饰面，墙砖、地砖排列整齐、对称、均匀（图1-4-1）2、屋面泛水细部施工质量精良，角线方正、顺直，胶带光滑，宽窄均匀一致（图1-4-2）3、水泥砂浆泛水园弧光滑、色泽一致，嵌缝均匀密实（图1-4-3）4、屋面泛水采用地砖饰面，对缝严密，嵌缝均匀密实（图1-4-4）5、屋面泛水采用不锈钢制作，拼缝严密（图1-4-5）6、屋面柱脚设置水泥砂浆泛水、不锈钢挑口（图1-4-6）7、UPVC 塑材泛水（图1-4-7）（五）屋面天沟、檐沟、过水口1、屋面檐沟（图1-5-1）2、屋面檐沟（图1-5-2）3、过水口标高设置合理，细部粉刷精细（图1-5-3）4、屋面天沟卷材防水层应由沟底翻上到沟外檐顶部，卷材收头应用水泥钉固定，并用密封材料封严。
（图1-5-4）（六）屋面排汽管、通气管、排气管1、蘑菇形排汽管采用混凝土定制，制作精细，造型新颖，颇有创意（图1-6-1）2、蘑菇形排汽管采用混凝土定制，制作精细，造型新颖，颇有创意（图1-6-2）3、屋面方形排汽管（图1-6-3）4、路灯式屋面排汽管位置居中，造型新颖（图1-6-4）5、路灯式屋面排汽管位置居中，造型新颖（图1-6-5）6、塑料排汽管居中，分格缝两侧采用彩色地砖形成方格图案，颇具特色（图1-6-6）7、不锈钢排汽管采用面砖镶贴基座（图1-6-7） 8、双向PVC 屋面排汽管底座几何尺寸按屋面地砖花饰制作（图1-6-8）9、用不锈钢做成屋面蘑菇形排汽管（图1-6-9） 10、不锈钢圆柱式排汽管预制底部基座，打胶防水，制作精良（图1-6-10）11、单向不锈钢排汽管 12、排汽管打胶保护13、造型美观的屋面通气管14、造型美观的屋面通气管15、造型美观的屋面通气管 16、三种出屋面管道处理17、公厕排气管 18、公厕排气管（七）屋面接水簸箕1、用墙体相同材料粘贴的接水簸箕2、用面砖精心粘贴的簸箕3、水泥接水簸箕4、定制的接水簸箕5、定制的接水簸箕6、定制的接水簸箕（八）屋面栈桥1、跨管栈桥及跨变形缝栈桥3、栈桥基座防水处理4、平行于管道的栈桥5、屋面石材栈桥（九）屋面爬梯1、屋面角钢爬梯2、不锈钢爬梯3、园钢爬梯4、爬梯收头大样（十）屋面支墩1、支架混凝土墩座嵌铜条2、弧形砼墩座嵌铜条3、屋面支墩面砖饰面4、屋面支墩（十一）屋面构架 1、屋面构架双重滴水处理 2、面砖饰面的屋面构架3、构架施工精良，角线到位4、屋顶装饰梁（十二）存在的问题1、双孔不锈钢排汽管位置不居中2、排汽孔距屋面高度小于25cm ，不符合规范要求3、上人屋面通气管高度不足2m ,不符合规范要求4、水落口设置位置不当5、上人屋面通气管不牢固、不垂直6、水落管安装不合理7、女儿墙分割缝设置不当第二章 楼地面工程 一、楼地面工程相关强制性条文1、厕浴间等有防滑要求的建筑地面的板材应符合设计要求。
（《建筑地面工程施工质量验收规范》GB50209－2002 3.0.6条）2、厕浴间、厨房和有排水（或其他液体）要求的建筑地面面层与相连接各类面层的标高差应符合设计要求。
（《建筑地面工程施工质量验收规范》（GB50209－2002 3.0.15条）3、有防水要求的建筑地面工程，铺设前必须对立管，套管和地漏与楼板节点之间进行密封处理；排水坡度应符合设计要求。
（《建筑地面工程施工质量验收规范》GB50209－2002 4.9.3条）二、楼地面工程相关图片及说明（一）块材地面1、石材拼花地坪（图2-1-1、图2-1-2、图2-1-3、图2-1-4、图2-1-5）图2-1-1图2-1-2 图2-1-3图2-1-4图2-1-52、花岗岩地坪分色清晰，简洁大方（图2-1-6）3、地坪天然石材花纹对缝拼接（图2-1-7）4、大理石碎片拼花地坪（图2-1-8）5、地面拼缝（图2-1-9）6、弧形块材地面分块合理，拼缝严密（图2-1-10）7、室内地砖对称铺贴（图2-1-11）8、弧形走廊地砖铺贴（图2-1-12）9、弧形走廊采用斜铺（图2-1-13）10、走廊用分色线调整排砖且分段增加伸缩缝（图2-1-14）11、抛光砖地面平整光洁，图案清晰，色泽一致，接缝平整，深浅一致，周边顺直。
