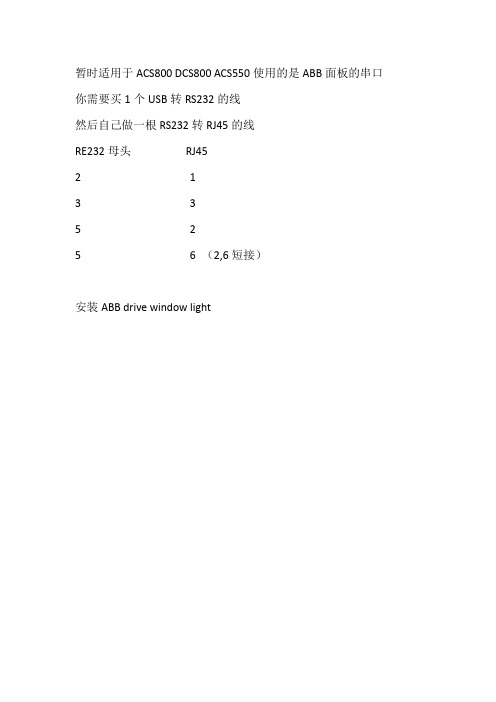

暂时适用于ACS800 DCS800 ACS550使用的是ABB面板的串口你需要买1个USB转RS232的线
然后自己做一根RS232转RJ45的线
RE232母头RJ45
2 1
3 3
5 2
5 6 （2,6短接）
安装ABB drive window light
使用自制的RS232转RJ45的线，通过ABB面板串口。
连接RS232转USB线连接电脑。
打开drive window light
我的drive window light 是中文版的可以网上去下个中文的替换下ABB变频器参数设置软件UP 版本汉化
这个是打开的界面.
选择文件菜单下的新建在线装置。
正在加载中
加载成功之后会显示参数列表
打开装置菜单下参数与信号下的上载全部参数。
把参数全部上载。
把下载下来的全部参数另存。
然后看下另存的文件大小应该不小于100KB。
那就是完整的参数文档。
如果小于旧说明全部参数没有上传请重新再来。
注意：因为是的传输速率所以在上传全部参数与另存的时候会很慢注意这时不要去动电脑，否则程序会无法响应。
Drive Window使用指导首先需要在电脑上安装Drive Window软件。
在安装软件时按照提示进行安装，不要修改安装路径等内容，按照默认方式安装就可以了。
软件安装完毕后就需要硬件的连接，在变频器侧需要有RDCO板，RDCO安装在RDCU板的SLOT3插槽。
光纤插在RDCO的CH3通道，光纤头深色插入RDCO 的深色插孔，光纤头的浅色插入RDCU的浅色插孔。
光纤另一头与RUSB-02的连接方式同上述连接方式。
软件安装完毕，硬件连接完毕就可是使用drive window了。
在开始菜单找到drive window，双击打开软件，将进入如下界面。
频器，软件将进入如下画面。
部菜单。
双击Parameter进入参数菜单。
示，需要对drive window按照如下方式修改。
这样所有的参数和信号就实时在线了。
还需要对monitor 的属性进行一些设置。
在monitor 区域点击鼠标右键，选择Preferences 。
会出现Graph Preferences对话框，按照如下方式设置。
这样对drive window的设置就完成了。
我们主要使用monitor和data logger 两种功能。
首先介绍monitor功能。
Drive window的monitor功能可以同时监控六个信号，监控六个信号的最快采样时间是10ms。
请按照如下的介绍来设置monitor功能。
首先双击Mode把采样模式改为fast。
样时间改为10ms。
History Buffer指的是monitor的存储缓冲区。
假如把History Buffer设为100，意思就是电脑只记录100s的数据，当时间到了101s时，第一秒的数据就丢失了。
双击History Buffer会出现设置时间的对话框，把History Buffer设为10000s即可。
X Axis Length 指的是X轴的长度，默认为10s，不需要修改。
Y Axis Max 指的是Y轴的正半部分长度，默认为100，不需要修改。
··DriveWindow是一种用于ACS600、ACS800、ACS6000 和DCS600调试和维护的Windows应用程序。
··适用的操作系统包括WindowsNT、Windows2000或者WindowsXP功能·操作控制(启动、停止、给定等))·监控信号（数字或者图像方式）·参数(改变参数值))·数据记录器(控制和显示))·故障记录器(显示故障和控制))·备份&&恢复(完成软件备份))·通过网路实现所有功能(控制、监控等)) DriveWindow要求的硬件配置::·ISA卡,,或者·PCMCIA-卡(PCMCIA-插槽或者带有PCI/PCMCIA适配器的PCI-插槽)) ·使用远程控制时需要网络适配器·DDCS电缆DW 2.X 介绍DriveWindow 是一种用于ACS600、ACS800、ACS6000和DCS600 调试和维护的Windows 应用程序。
适用的操作系统包括Windows NT、Windows 2000或者Windows XP功能·操作控制(启动、停止、给定等·监控信号（数字或者图像方式）·参数(改变参数值·数据记录器(控制和显示·故障记录器(显示故障和控制·备份恢复(完成软件备份·通过网路实现所有功能(控制、监控等DriveWindow要求的硬件配置·ISA 卡或者·PCMCIA-卡(PCMCIA-插槽或者带有PCI/PCMCIA 适配器的PCI-插槽·使用远程控制时需要网络适配器·DDCS 电缆©Companyname-1-DW 2.X 启动程序11或者双击程序图标只有当传动处于远程控制模式下时，大多 2数操作才可以实现。
Drive Window使用指南Drive Window使用指南《数据监控》一、首先打开Drive Window工具二、选择ABB.SMP，单击OK，进入如下画面三、双击左上方的蓝色区域，向下移动滚动条，找到Parameters并双击四、单击01：ACTUAL SIGNALS，在右侧上方显示出许多参数五、单击所需要监控的参数，然后分别点击Add Monitored I ems；Activate/Deactivate Items or I tem Set；Lock/Unlock I ems三个按钮，一般监控输出频率、输出电流、输出力矩、输出功率、直流母线电压、模块温度六条曲线。
五、双击Parameters，只显示选中的参数六、设置历史缓冲区时间：双击History Buffer，在弹出对话框中填入所需时间，单位为秒，尽量设置长一些，一般设为20000，然后单击OK。
七、设置X轴长度，双击X Axis Length （s），一般设置为100即可。
八、设置Y轴最大值，双击Y Axis Maximum，一般设置为650，大于所监控数据中的最大值即可。
九、设置Y轴最小值，双击Y Axis Minimum，设置为0。
十、单击启动监控按钮Start or Continue Monitoring，即可对所选参数进行监控。
十一、监控过程中如果想查看过去的波形，可按下暂停键Pause Monitoring，查看结束，按下启动按钮会继续监控，暂停期间的数据不会丢失。
十二、监控结束：按下停止按钮Stop Monitoring。
十三、按下停止按钮后必须把以前的曲线删除后才能重新启动监控。
（重要曲线需要先保存）十四、保存曲线：单击File，找到Graph目录下的Save All并单击，在弹出对话框中选择存放位置和文件名，再点击保存即可。
《软件备份》一、Drive Window与电脑、ABB主板连接正常后，单击菜单栏的file，找到System Software－New－Backup Package并单击二、单击菜单栏的file，找到System Software子菜单Back All并单击此时，Drive Window自动开始备份，如下图所示：三、备份完成后，单击菜单栏的file，找到System Software子菜单SaveAs并单击四、在弹出对话框中选择保存位置和想要保存的文件名，点击保存即可。
一、DriveWindow软件的应用传动连接方案：1、PC直接和传动的CH3通过RUSB-02光纤转换器直接连接（应用于维护时）2、PC和传动通过分配器NDBU-95/85连接，在70.15设置一个地址3、环路连接，环路中的所有传动必须上电，通过70.15配置地址。
DriveWindow软件的应用1、参数的修改，选择参数双击进行修改2、参数的备份（选择传动，File-Parameters-Save As，弹出对话框，填写保存名称，Save-Ok，生成XXX.DWP文件）3、参数的下载（打开备份参数文件File-Parameters-Open，弹出对话框，选择XXX.DWP文件Open-Ok，选择传动File-Parameters-DownLoad即可。
4、现有参数和备份参数比较（打开备份参数文件File-Parameters-Open，弹出对话框，选择XXX.DWP文件Open-Ok，File-Parameters-Comment,OK,比较完File-Parameters-Comment-Export，弹出对话框生成XXX.TXT文本格式）5、系统软件备份（File-SystemSoftware –New，新建一个文件，File-SystemSoftware –BackUp开始备份，File-SystemSoftware–Save As保存生成XXX.BPG文件）6、系统软件下载（File-SystemSoftware –Open打开备份文件，File-SystemSoftware –Restore选择想要恢复的传动单元，YES，在恢复期间不要对传动或者DriveWindow程序做任何操作，一旦中断只能返厂处理，因此软件的下载必须谨慎操作）7、工作区的创建（File-WorkeSpace –SaveAs保存成XXX.DWDW文件，下次使用可以直接打开）8、故障记录器的建立（DataLogger只有在满足条件的状态下才会记录数据，Trigged By设置触发条件，Trig Variable设置触发的变量的地址，TrigLevel 设置触发的变量的等级）二、BlackBox数据的提取方法1）使用提取工具BlackBox＿UpLoad.exe2）进入Dos命令，WIN7系统按Shift，右键打开Dos命令窗口直接进入black.box命令行3）AMC34板上的第二块子板可以保存BlackBox数据，属于LX015XXX版本的固件，主要有（DataLogger1和2、Events\Faults\Alams\改变的参数、软件的版本、用户功能最近20次IGCT开关组合的情况）4）固件下装后执行L-ACSXXX之后会自动生成BlackBox文件夹，包括BlackBox＿UpLoad.exe文件，在命令窗口可以执行以下命令行，常用命令blackbox＿upload1/bb＿upload＿data/mbaud=8读取blackbox数据文件，blackbox＿upload1/dl＿upload＿data/mbaud=8读取datalogger数据文件。
Drive Window备份、下装RDCU数据和系统软件一、如何建立网络连接1、计算机直接连接到传动网络中。
2、计算机单独连接指定的RDCU控制板（建议使用此种方式，比较安全）CH3二、系统软件备份1、启动Drive Window软件2、选择“ABB.SMP”，点击“OK”按钮3、选中file下拉菜单中System Software子菜单New子菜单中的Backup Package4、打开已经存在的备份，从新备份。
5.0.0、备份网络内的所有传动点5.1.0备份单个传动点5.1.1选中要备份的传动点。
6、备份进行中7、保持备份包8、或者选中save as选择存储位置9、退出备份四、系统软件恢复1、修改目标RDCU内参数70.15，修改ch3的地址和要恢复参数的地址一致2、打开系统软件备份包3、选择恢复4、等待搜索5、选择要恢复的传动点yes6、确认要恢复传动点参数吗？点8、退出备份包五、参数备份3、启动Drive Window软件4、选择“ABB.SMP”，点击“OK”按钮5、如果通讯正常，会自动连接网络内的所有传动点，选中需要备份的传动点。
4、选择File下拉菜单中Parameter下子菜单中的Save As6、选择存储位置和存储的名字，点击save确认，备份完成。
六、参数恢复1、选择File下拉菜单中Parameter下子菜单中Open2、打开要恢复的传动点参数。
3、选中要把参数恢复到的目标RDCU7、修改目标RDCU参数70.15，修改ch3的地址和要恢复参数的地址一致6、选择File下拉菜单中Parameter下子菜单中Download7、点击弹出对话框的OK8、点击YES9、点击yes10、下装进行中。
第六章- 趋势1.监测和数据记录器DriveWindow软件可以显示和控制2种趋势：•监控•数据记录仪在DriveWindow软件窗口区域的下两个窗格保留用于设定和显示的趋势。
较低的左侧窗格中，趋势设置面板中，用于显示和更改设置。
右下方的窗格中，趋势显示窗格，用于显示图形格式趋势。
该面板是由监视器和数据采集器共享。
趋势设置面板中包含两个选项卡，你用它来选择，是否显示，更改和控制显示器或当前选择数据记录仪。
当您选择显示器，数据记录器的设置和趋势都隐藏和控制是禁用。
当您选择了数据记录器，监视器设置和趋势都隐藏和控制是禁用。
该数据记录器窗格由所有数据采集器共享。
当前数据记录器是通过选择选择该驱动器在浏览树窗格。
如果驱动器有两个数据采集器，驱动器数据记录器选择无论是在浏览树窗格中，从数据记录器菜单中，或者从数据记录器的上下文菜单显示。
OR如果驱动器有两个以上的数据采集器，驱动器数据记录器选择了类似的方式，在案例二数据记录器。
但是，菜单显示下一个数据记录器，而不是数据记录器2的点击接下来数据记录器会将数据记录器驱动器选择下一个数据记录器。
注意，下最后一个数据记录器的是第一个数据记录器。
OR请注意，所有数据记录器的设置和显示的数据记录仪特有的。
所以，当你改变数据记录器的设置，例如，它仅涉及当前选定的数据记录器。
所有其他的设置数据采集器将被保留。
您可以验证从在标题所示的OPC地址当前选定的数据记录仪数据记录器显示窗格。
如果一个驱动一个以上的数据记录器，DL1，DL2，等等中的标题显示，这记录仪的显示。
除了查看趋势，还可以打印和出口趋势。
1.1.1监视器监控运行，并在你的电脑中收集数据。
收集通过读取周期性监测的项目进行从驱动器。
物品可以驻留在不同的驱动器。
值被绘制在实时监视显示窗格中，当监视器正在运行。
如果暂停显示器，显示器的显示面板的更新是停止，但数值仍在背景收集。
暂停期间收集到的值绘制，当你命令监控继续。
注意！Windows不是一个实时操作系统。
Drive Window使用指南Drive Window使用指南《数据监控》一、首先打开Drive Window工具二、选择，单击OK，进入如下画面三、双击左上方的蓝色区域，向下移动滚动条，找到Parameters并双击四、单击01：ACTUAL SIGNALS，在右侧上方显示出许多参数五、单击所需要监控的参数，然后分别点击Add Monitored Iems；Activate/Deactivate Items or Item Set；Lock/Unlock Iems三个按钮，一般监控输出频率、输出电流、输出力矩、输出功率、直流母线电压、模块温度六条曲线。
五、双击Parameters，只显示选中的参数六、设置历史缓冲区时间：双击History Buffer，在弹出对话框中填入所需时间，单位为秒，尽量设置长一些，一般设为20000，然后单击OK。
七、设置X轴长度，双击X Axis Length （s），一般设置为100即可。
八、设置Y轴最大值，双击Y Axis Maximum，一般设置为650，大于所监控数据中的最大值即可。
九、设置Y轴最小值，双击Y Axis Minimum，设置为0。
十、单击启动监控按钮Start or Continue Monitoring，即可对所选参数进行监控。
十一、监控过程中如果想查看过去的波形，可按下暂停键Pause Monitoring，查看结束，按下启动按钮会继续监控，暂停期间的数据不会丢失。
十二、监控结束：按下停止按钮Stop Monitoring。
十三、按下停止按钮后必须把以前的曲线删除后才能重新启动监控。
（重要曲线需要先保存）十四、保存曲线：单击File，找到Graph目录下的Save All并单击，在弹出对话框中选择存放位置和文件名，再点击保存即可。
《软件备份》一、Drive Window与电脑、ABB主板连接正常后，单击菜单栏的file，找到System Software－New－Backup Package并单击二、单击菜单栏的file，找到System Software子菜单Back All并单击此时，Drive Window自动开始备份，如下图所示：三、备份完成后，单击菜单栏的file，找到System Software子菜单Save As并单击四、在弹出对话框中选择保存位置和想要保存的文件名，点击保存即可。
