沪粤版九年级物理上册同步测试：第14章 探究欧姆定律 “单表法”测电阻

“单表法”测电阻一、安阻法（“电流表+定值电阻”等效为电压表）常见的电路设计如下：甲乙丙（1）设计如图1甲所示的实验电路图并连接好电路；用电流表先后测出通过R0、R x的电流分别为I1、I2；则：由U＝ I1 R0＝ I2 R x得R x＝I1I2R0。

（2）设计如图乙所示的实验电路图并连接好电路；断开开关S,记下电流表的示数I断；闭合开关S,记下电流表的示数I闭；则：I x＝I闭—I断,U x＝I断R0,得R x＝I断R0I闭—I断R x。

（3）如计如图丙所示的实验电路图并连接好电路；断开开关S,记下电流表的示数I断；闭合开关S,记下电流表的示数I闭；则：由U＝ I断（R0+R x）＝ I闭R0得R x＝I闭—I断I断R0。

上述电路设计的核心是利用电流表与定值电阻串联,“计算”出电源电压。

例1 晓亮利用阻值为R0的定值电阻和一块电流表测量未知电阻R x的阻值。

他选择了满足这个实验要求的器材,并连接了部分实验电路,如图所示。

（1）为了测出电阻R x的阻值,请添加一根导线完成如图所示的实验电路的连接。

（2）开关S1、S2都闭合时,电流表的示数为I1；只闭合开关S2时,电流表的示数为I2。

请用I1、I2和R0表示R x。

R x＝。

解析（1）实验中没有电压表,故设计成并联电路找电压相等,题中已经有一个开关S2作为总开关,故S1应在被测电阻R x所在的支路上,将已知电阻R0的右端与开关S1的右端连接起来即可；（2）只闭合开关S2时,电路为R0的简单电路,电流表的示数为I2,则电源的电压为U＝I2R0；开关S1、图1图2S2都闭合时,电路为R0、R x并联,电流表的示数为I1；因电源的电压不变,所以并联时通过R0的电流不变,所以通过R x的电流为I x＝I1-I2,R x的阻值可以表示为R x＝I2R0I1－I2。

如图3所示。

（2）I2R0I1－I2答案（1）二、伏阻法（“电压表+定值电阻”等效为电流表）常见的电路设计如下：甲乙（1）设计如图4甲所示的实验电路图并连接好电路；用电压表先后测出R0、R x两端的电压分别为U0、U；则I＝U0R0＝U xR x,得R x＝U xU0R0。

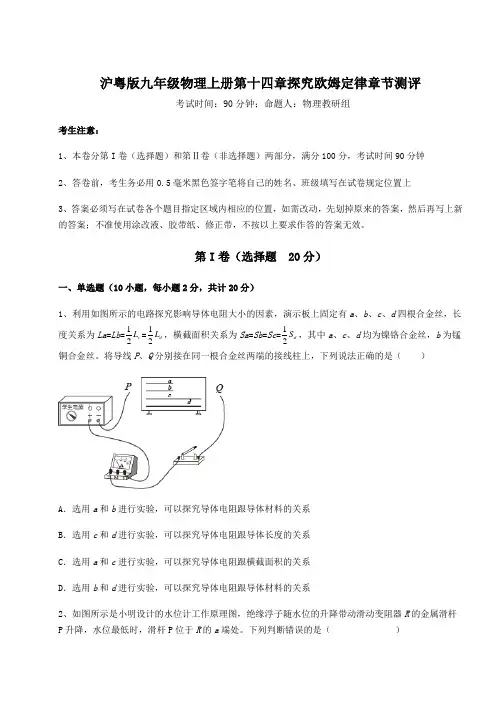

沪粤版九年级物理上册第十四章探究欧姆定律章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12cL=12dL，横截面积关系为Sa=Sb=Sc=12dS，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。

将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系2、如图所示是小明设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，水位最低时，滑杆P位于R的a端处。

下列判断错误的是（）A．水位升高时，小灯泡亮度不变B．水位升高时，电流表示数变大C．水位升高时，电压表示数变大D．水位最低时，电压表示数为零3、关于对欧姆定律的公式I=UR，及变形式R=UI的理解，下列说法正确的是（）A．导体的电阻一定时，导体两端的电压与通过导体的电流成正比B．导体两端的电压为零时，导体的电阻也为零C．通过导体的电流一定时，导体的电阻与导体两端的电压成正比D．电阻是导体本身的一种性质，与通过导体的电流和导体两端的电压无关4、如图所示，电源电压不变，同时闭合开关S、S1，待电路稳定后再断开S1，则（）A．电流表A的示数减小，电流表A1的示数不变，电压表V的示数不变B．电流表A的示数不变，电流表A1的示数增大，电压表V的示数减小C．电流表A的示数、电流表A1的示数、电压表V的示数均不变D．电流表A的示数、电流表A1的示数、电压表V的示数均增大5、如图所示的电路中，电源电压保持不变，R为定值电阻。

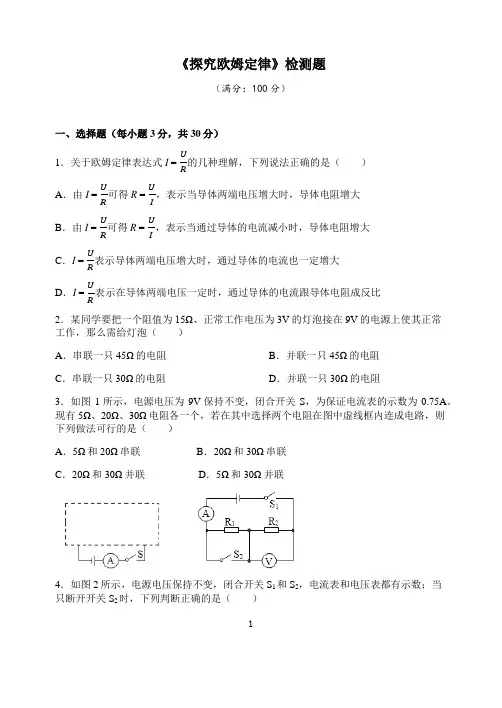

1《探究欧姆定律》检测题（满分：100分）一、选择题（每小题3分，共30分）1．关于欧姆定律表达式I = U R 的几种理解，下列说法正确的是（ ） A ．由I = U R 可得R = U I ，表示当导体两端电压增大时，导体电阻增大 B ．由I = U R 可得R = U I ，表示当通过导体的电流减小时，导体电阻增大 C ．I = U R表示导体两端电压增大时，通过导体的电流也一定增大 D ．I = U R 表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比2．某同学要把一个阻值为15Ω、正常工作电压为3V 的灯泡接在9V 的电源上使其正常工作，那么需给灯泡（ ）A ．串联一只45Ω的电阻B ．并联一只45Ω的电阻C ．串联一只30Ω的电阻D ．并联一只30Ω的电阻 3．如图1所示，电源电压为9V 保持不变，闭合开关S ，为保证电流表的示数为0.75A 。

现有5Ω、20Ω、30Ω电阻各一个，若在其中选择两个电阻在图中虚线框内连成电路，则下列做法可行的是（ ）A ．5Ω和20Ω串联B ．20Ω和30Ω串联C ．20Ω和30Ω并联D ．5Ω和30Ω并联4．如图2所示，电源电压保持不变，闭合开关S 1和S 2，电流表和电压表都有示数；当只断开开关S 2时，下列判断正确的是（ ）2A ．电流表示数变小，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变大，电压表示数变大5．小华用如图3所示的电路探究“电流跟电压的关系”，他按正确的操作方法进行了多次实验，记录了多组数据，如果电源电压保持不变，对他的实验数据进行分析，下列物理量中不发生变化的是（ ）A ．通过定值电阻的电流与它的阻值的乘积B ．通过滑动变阻器的电流C ．滑动变阻器接入电路的电阻D ．电压表示数与电流表示数的比值6．（2020 常德）如图4所示在探究“电流与电阻关系”时，电源电压恒为3V ，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将10Ω的电阻接入R 所在位置时，调节滑动变阻器，使电压表的示数为2V ，再分别用5Ω、20Ω的电阻替换10Ω的电阻进行实验，下列说法正确的是（ ）A ．用5Ω电阻替换，滑片P 应向右端移动，电流表示数变大B ．用5Ω电阻替换，滑片P 应向左端移动，电流表示数变小C ．用20Ω电阻替换，滑片P 应向左端移动，电流表示数变大D ．用20Ω电阻替换，滑片P 应向右端移动，电流表示数变小7．在如图5甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图5乙所示，则电阻R 1和R 2中的电流I 1:I 2及电阻R 1:R 2分别为（ ）A ．I 1:I 2=1:5B ．I 1:I 2=5:1C ．R 1:R 2=1:4D ．R 1:R 2=4:138．如图6所示的电路中，电源电压保持不变，当开关S 1、S 2都闭合时，电流表的示数为0.3A ，电压表的示数为3V ；将电压表、电流表的位置互换，当开关S 1断开、S 2闭合，电流表的示数为0.2A ，则错误的是（ ）A ．电压表、电流表的位置互换前R 1、R 2并联B ．电源电压3VC ．电阻R 1的阻值为10ΩD ．电阻R 2的阻值为15Ω9．某同学利用如图7所示的电路测量小灯泡的电阻，小灯泡标有“2.5V”的字样，他记录的实验数据如下表所示，其中有一次记录的电流表示数是错误的。

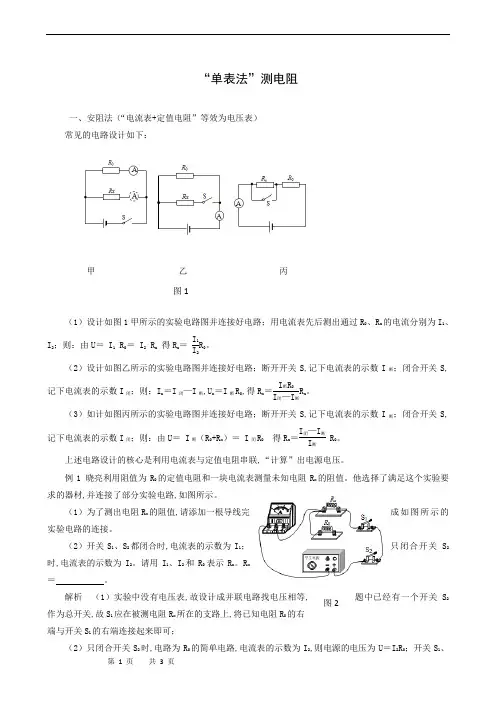

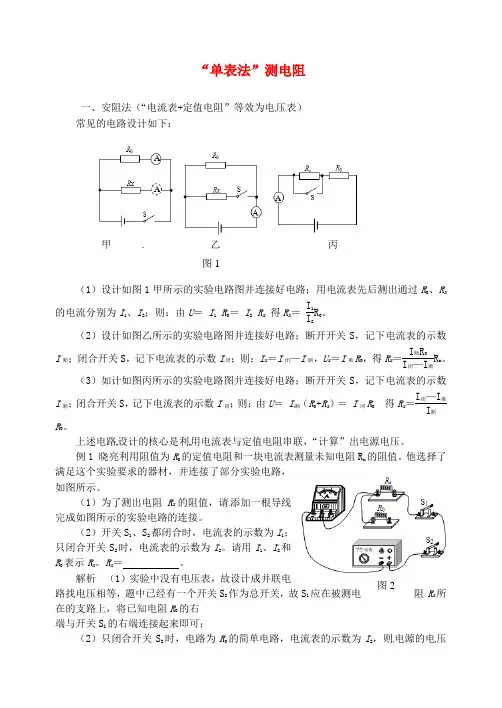

“单表法”测电阻一、安阻法（“电流表+定值电阻”等效为电压表）常见的电路设计如下：甲 乙 丙（1）设计如图1甲所示的实验电路图并连接好电路；用电流表先后测出通过R 0、R x的电流分别为I 1、I 2；则：由U ＝ I 1 R 0＝ I 2 R x 得R x ＝ I 1I 2R 0。

（2）设计如图乙所示的实验电路图并连接好电路；断开开关S ，记下电流表的示数I 断；闭合开关S ，记下电流表的示数I 闭；则：I x ＝I 闭—I 断，U x ＝I 断R 0，得R x ＝I 断R 0I 闭—I 断R x 。

（3）如计如图丙所示的实验电路图并连接好电路；断开开关S ，记下电流表的示数I 断；闭合开关S ，记下电流表的示数I 闭；则：由U ＝ I 断（R 0+R x ）＝ I 闭R 0 得R x ＝I 闭—I 断I 断 R 0。

上述电路设计的核心是利用电流表与定值电阻串联，“计算”出电源电压。

例1 晓亮利用阻值为R 0的定值电阻和一块电流表测量未知电阻R x 的阻值。

他选择了满足这个实验要求的器材，并连接了部分实验电路，如图所示。

（1）为了测出电阻R x 的阻值，请添加一根导线完成如图所示的实验电路的连接。

（2）开关S 1、S 2都闭合时，电流表的示数为I 1；只闭合开关S 2时，电流表的示数为I 2。

请用I 1、I 2和R 0表示R x 。

R x ＝ 。

解析 （1）实验中没有电压表，故设计成并联电路找电压相等，题中已经有一个开关S 2作为总开关，故S 1应在被测电阻R x 所在的支路上，将已知电阻R 0的右端与开关S 1的右端连接起来即可；（2）只闭合开关S 2时，电路为R 0的简单电路，电流表的示数为I 2，则电源的电压图1图2为U ＝I 2R 0；开关S 1、S 2都闭合时，电路为R 0、R x 并联，电流表的示数为I 1；因电源的电压不变，所以并联时通过R 0的电流不变，所以通过R x 的电流为I x ＝I 1-I 2，R x 的阻值可以表示为R x ＝I 2R 0I 1－I 2。

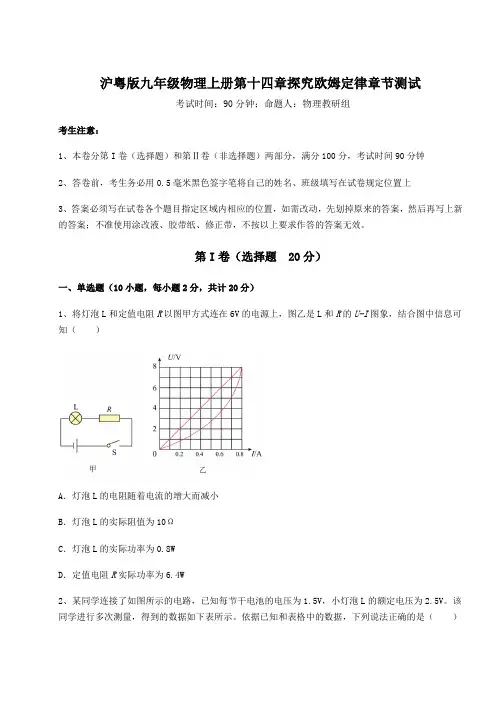

沪粤版九年级物理上册第十四章探究欧姆定律章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、将灯泡L和定值电阻R以图甲方式连在6V的电源上，图乙是L和R的U-I图象，结合图中信息可知（）A．灯泡L的电阻随着电流的增大而减小B．灯泡L的实际阻值为10ΩC．灯泡L的实际功率为0.8WD．定值电阻R实际功率为6.4W2、某同学连接了如图所示的电路，已知每节干电池的电压为1.5V，小灯泡L的额定电压为2.5V。

该同学进行多次测量，得到的数据如下表所示。

依据已知和表格中的数据，下列说法正确的是（）A．当小灯泡两端电压为0.9V时，小灯泡的电阻为20ΩB．当小灯泡两端电压从0.9V变为1.3V过程中，小灯泡电阻阻值不变C．小灯泡正常发光时，通过它的电流为0.3AD．小灯泡的额定功率为0.7W3、如图所示电路，电源电压为6V且保持不变，定值电阻R1=10Ω，R2=20Ω，滑动变阻器R3的最大阻值为30Ω。

下列说法正确的是（）①闭合开关S1、S2、S3，电流表的示数为0.9A；②闭合开关S1、S2、S3，通过R1和R2的电流之比为1∶2；③只闭合开关S1，R3的滑片由a端移动到b端的过程中，电流表和电压表的示数均变小；④只闭合开关S1，R3的滑片由a端移动到b端的过程中，电压表示数的变化范围是6V~1.5VA．①②③正确B．①③④正确C．②③④正确D．①②④正确4、小慧为了测量未知电阻R X ，利用学生电源（两端电压不变且未知）、已调零的电流表、阻值已知的定值电阻R 0、开关、导线等实验器材，连接了如图所示实验电路。

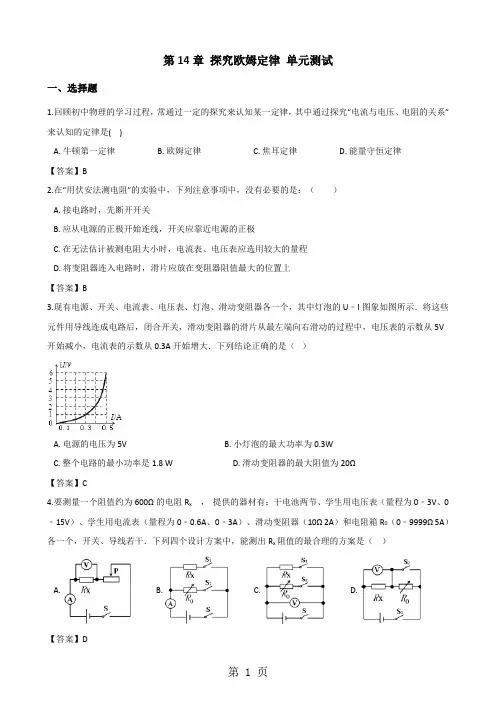

第14章探究欧姆定律单元测试一、选择题1.回顾初中物理的学习过程，常通过一定的探究来认知某一定律，其中通过探究“电流与电压、电阻的关系”来认知的定律是( )A. 牛顿第一定律B. 欧姆定律C. 焦耳定律D. 能量守恒定律【答案】B2.在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是：（）A. 接电路时，先断开开关B. 应从电源的正极开始连线，开关应靠近电源的正极C. 在无法估计被测电阻大小时，电流表、电压表应选用较大的量程D. 将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上【答案】B3.现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示．将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V 开始减小，电流表的示数从0.3A开始增大．下列结论正确的是（）A. 电源的电压为5VB. 小灯泡的最大功率为0.3WC. 整个电路的最小功率是1.8 WD. 滑动变阻器的最大阻值为20Ω【答案】C4.要测量一个阻值约为600Ω的电阻R x，提供的器材有：干电池两节、学生用电压表（量程为0﹣3V、0﹣15V）、学生用电流表（量程为0﹣0.6A、0﹣3A）、滑动变阻器（10Ω 2A）和电阻箱R0（0﹣9999Ω 5A）各一个，开关、导线若干．下列四个设计方案中，能测出R x阻值的最合理的方案是（）A. B. C. D.【答案】D5.由欧姆定律公式可导出R=，对此表达式下面说法正确的是（）A. 导体两端电压为零时，导体的电阻为零B. 导体两端电压越大，导体的电阻越大C. 通过导体的电流越大，导体的电阻越小D. 导体的电阻值的大小，可以用它两端的电压与通过它的电流的比值来表示【答案】D6.小刚用如图所示电路探究“一段电路中电流跟电阻的关系”. 在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后（A B间接5Ω电阻器时变阻器滑片位置如图所示），为了探究上述问题，他接下来应该采取的唯一操作是（）A. 保持变阻器滑片不动B. 将变阻器滑片适当向左移动C. 将变阻器滑片适当向右移动D. 适当增加电池的节数再调节滑片位置【答案】C7.如图所示，闭合开关S，将滑动变阻器的滑片P向右移动时，图中的电磁铁（）A. a端是N极，磁性减弱B. b端是S极，磁性增强C. a端是S极，磁性增强D. b端是N极，磁性减弱【答案】D8.在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，那么下面的一些探究活动他不能完成的是（）A. 探究导体电阻与材料的关系B. 探究导体电阻与长度的关系C. 探究导体电阻有横截面积的关系D. 探究导体电阻与温度的关系【答案】A9.王丽同学在做“测量小灯泡的电阻”的实验中时，所连接的电路图如图所示，当闭合开关后（）A. 电压表烧坏B. 电流表烧坏C. 电压表有读数，电流表读数为零D. 电流表有读数，电压表读数为零【答案】C10.如图（a）是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U=4.5V且保持不变，电压表量程为0～3V，R0是300Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图（b）所示．若闭合开关S，以下说法正确的是（）A. 环境温度为40℃时，热敏电阻阻值是150ΩB. 电压表V示数越小，环境温度越高C. 环境温度为0℃时，电压表的示数是1.5VD. 此电路允许的最高环境温度为60℃【答案】D11.两个阻值为R的等值电阻，现将其中一个增大，另一个减小，则并联后的等效电阻将（）A. 大于RB. 小于RC. 等于RD. 无法确定【答案】B12.请根据表给出的多组数据分析判断，实验电路可能是电路图中的（）A. B. C. D.【答案】D二、填空题13.电阻R1=3Ω，R2=6Ω．将它们串联时，等效电阻为________ ；将它们并联时，等效电阻为________ ．【答案】9Ω；2Ω14.一个电熨斗接在220V电路中，电流为2.2A，电阻为________，若接在110V的电路中，电阻是________，电流是________.【答案】100Ω；100Ω；1.1A15.图中所示，是研究决定电阻大小因素的实验，AB和CD是粗细不同、长度相同的镍铬合金线。

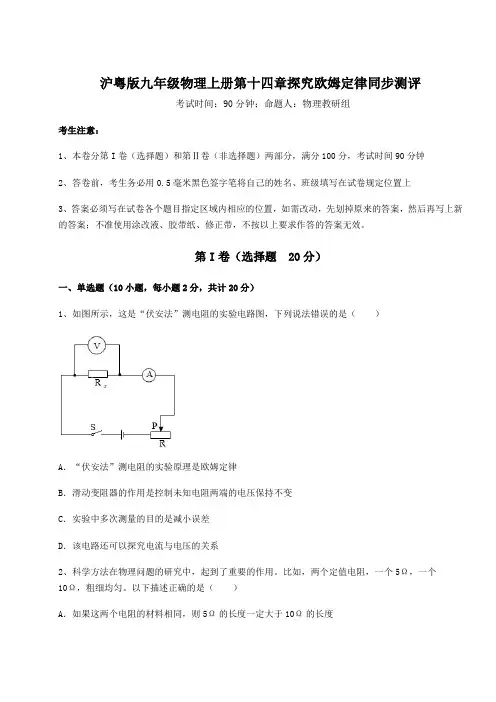

沪粤版九年级物理上册第十四章探究欧姆定律同步测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，这是“伏安法”测电阻的实验电路图，下列说法错误的是（）A．“伏安法”测电阻的实验原理是欧姆定律B．滑动变阻器的作用是控制未知电阻两端的电压保持不变C．实验中多次测量的目的是减小误差D．该电路还可以探究电流与电压的关系2、科学方法在物理问题的研究中，起到了重要的作用。

比如，两个定值电阻，一个5Ω，一个10Ω，粗细均匀。

以下描述正确的是（）A．如果这两个电阻的材料相同，则5Ω的长度一定大于10Ω的长度B．如果这两个电阻的材料不同，则5Ω的长度一定小于10Ω的长度C．如果这两个电阻的材料、横截面积相同，则5Ω的长度一定小于10Ω的长度D．如果这两个电阻的材料、长度相同，则5Ω的横截面积一定小于10Ω的横截面积3、如图的所示的四个电路中，电源电压U相同，R1＜R2，电路的总电阻最小的是（）A．B．C．D．4、如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（）A．电压表示数变小，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变大，电流表示数变小5、如图所示，电源电压保持9V不变，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“50Ω 1A”。

闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电流表示数允许的变化范围为0.3~0.5A②电阻R1消耗电功率允许的变化范围为0.225W~0.9W③滑动变阻器R2允许接入电路阻值的变化范围为8Ω~50Ω④电路消耗总电功率允许的变化范围为1.35W~2.7WA．只有①和④B．只有②和④C．只有②和③D．只有①和③6、在图所示的电路中，电源电压保持不变，若将电流表A1接入电路中，闭合开关S，移动滑片P，下列操作中能使电流表A1和A的示数的比值变大是（）①电流表A1接在a点，滑片P向右移动②电流表A1接在a点，滑片P向左移动③电流表A1接在b点，滑片P向右移动④电流表A1接在b点，滑片P向左移动A．①和③B．②和④C．②和③D．①和④7、小兰利用如图甲所示电路，测量标有“2.5V”字样的灯泡L的电功率，电源电压为5V。

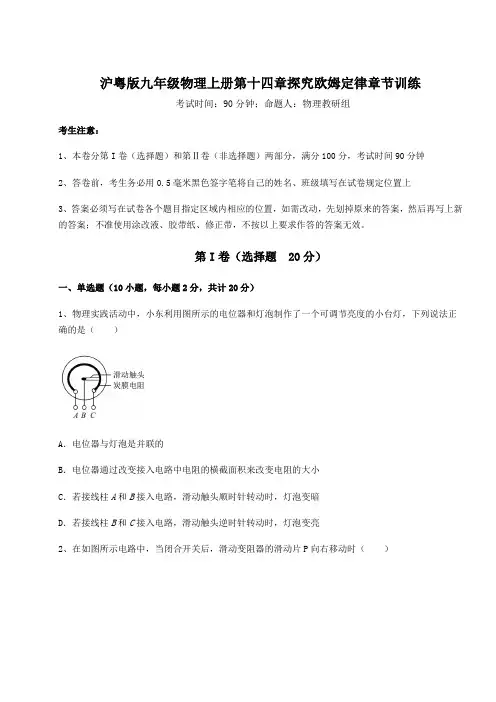

沪粤版九年级物理上册第十四章探究欧姆定律章节训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、物理实践活动中，小东利用图所示的电位器和灯泡制作了一个可调节亮度的小台灯，下列说法正确的是（）A．电位器与灯泡是并联的B．电位器通过改变接入电路中电阻的横截面积来改变电阻的大小C．若接线柱A和B接入电路，滑动触头顺时针转动时，灯泡变暗D．若接线柱B和C接入电路，滑动触头逆时针转动时，灯泡变亮2、在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．电压表示数变大，电流表A1示数变大B．电压表示数不变，电流表A2示数变大C．电流表A2示数与电流表A1示数之差不变D．电压表与两电流表示数之差的比值变大3、如图所示为某烟雾报警器的电路简图，烟雾感应器的阻值R随烟雾浓度的增大而减小。

当烟雾浓度增大时，电路中电压表的示数和灯泡亮度的变化情况是（）A．电压表示数变大，灯泡变亮B．电压表示数变小，灯泡变亮C．电压表示数变小，灯泡变暗D．电压表示数变大，灯泡变暗4、图乙是图甲所示电子秤的工作原理图。

电子秤的示数表是由电流表改装的，R1是一根长6厘米，阻值15欧的均匀电阻丝，滑片P在a端时，电流表示数为0.15安；在b端时，电流表示数为0.6安，弹簧c受到压力F与压缩量ΔL的关系如图丙。

挂钩的重力不计，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端，电路中电源电压不变。

下列判断正确的是（）A．R2阻值为6欧B．电源电压为6伏C．当电子秤示数为2千克时，电路中的电流为0.2安D．当电子秤示数为4千克时，电路中的电流为0.2安5、如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，下列关于该装置的说法错误的是（）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油量增多C．若电流表读数减小，电阻0R的功率减小D．若电流表读数减小，滑动变阻器R两端的电压减小6、如图所示的电路中，M N为粗细均匀的电阻丝，电阻丝的阻值与其长度成正比。

沪粤版九年级物理上册第十四章探究欧姆定律单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移到中点时，电压表示数为2 VD．当滑片移到a端时，电流表示数为0.2 A2、如图所示，电源电压恒定，闭合S1、S2，断开S3，将滑动变阻器R2的滑片P2调到最下端，滑动变阻器R1的滑片P1从最左端滑到最右端，最终总电流为I。

闭合S3，断开S1、S2，把滑动变阻器R2的滑片P2从下往上滑，滑到中点时电压表V2的读数为3V，P2移动到最上端时，最大总电流为I′。

两次实验中电流表随两电压表变化的关系图像如图所示。

以安全为前提，下列描述正确的是（）A．电源电压为4VB．R1的最大电阻为40ΩC．前后两次实验的电流比I'︰I=2︰1D．闭合任意开关和调节滑片位置，电路的最大电流与最小电流之差为0.4A3、小兰利用如图甲所示电路，测量标有“2.5V”字样的灯泡L的电功率，电源电压为5V。

实验中，当电压表示数为2.5V时，电流表示数如图乙所示，根据实验过程和现象，下列说法中错误的是（）A．电流表示数是0.5AB．灯泡L的额定功率是2.5WC．灯泡L正常发光时的电阻为5ΩD．当电压表示数为2.5V时，灯泡L正常发光4、科学方法在物理问题的研究中，起到了重要的作用。

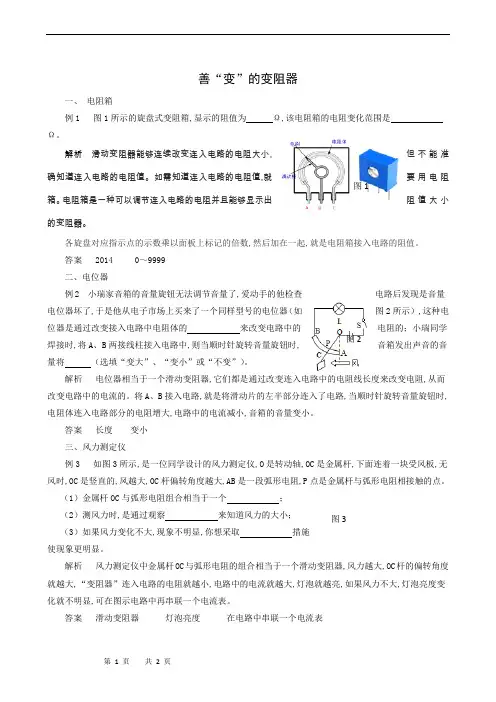

善“变”的变阻器一、 电阻箱例1 图1所示的旋盘式变阻箱,显示的阻值为 Ω,该电阻箱的电阻变化范围是 Ω。

解析 滑动变阻器能够连续改变连入电路的电阻大小,但不能准确知道连入电路的电阻值。

如需知道连入电路的电阻值,就要用电阻箱。

电阻箱是一种可以调节连入电路的电阻并且能够显示出阻值大小的变阻器。

各旋盘对应指示点的示数乘以面板上标记的倍数,然后加在一起,就是电阻箱接入电路的阻值。

答案 2014 0～9999二、电位器例2 小瑞家音箱的音量旋钮无法调节音量了,爱动手的他检查电路后发现是音量电位器坏了,于是他从电子市场上买来了一个同样型号的电位器（如图2所示）,这种电位器是通过改变接入电路中电阻体的 来改变电路中的电阻的；小瑞同学焊接时,将A 、B 两接线柱接入电路中,则当顺时针旋转音量旋钮时,音箱发出声音的音量将 （选填“变大”、“变小”或“不变”）。

解析 电位器相当于一个滑动变阻器,它们都是通过改变连入电路中的电阻线长度来改变电阻,从而改变电路中的电流的。

将A 、B 接入电路,就是将滑动片的左半部分连入了电路,当顺时针旋转音量旋钮时,电阻体连入电路部分的电阻增大,电路中的电流减小,音箱的音量变小。

答案 长度 变小三、风力测定仪例3 如图3所示,是一位同学设计的风力测定仪,O 是转动轴,OC 是金属杆,下面连着一块受风板,无风时,OC 是竖直的,风越大,OC 杆偏转角度越大,AB 是一段弧形电阻,P 点是金属杆与弧形电阻相接触的点。

（1）金属杆OC 与弧形电阻组合相当于一个 ；（2）测风力时,是通过观察 来知道风力的大小；（3）如果风力变化不大,现象不明显,你想采取 措施使现象更明显。

解析 风力测定仪中金属杆OC 与弧形电阻的组合相当于一个滑动变阻器,风力越大,OC 杆的偏转角度就越大,“变阻器”连入电路的电阻就越小,电路中的电流就越大,灯泡就越亮,如果风力不大,灯泡亮度变化就不明显,可在图示电路中再串联一个电流表。

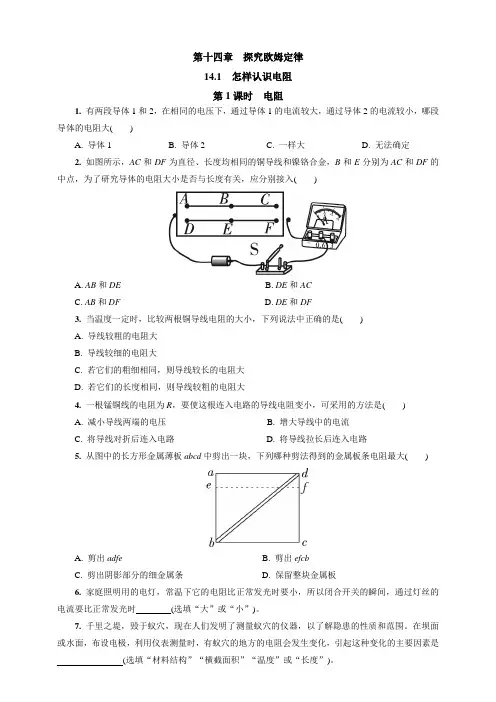

第十四章探究欧姆定律14.1怎样认识电阻第1课时电阻1. 有两段导体1和2，在相同的电压下，通过导体1的电流较大，通过导体2的电流较小，哪段导体的电阻大()A. 导体1B. 导体2C. 一样大D. 无法确定2. 如图所示，AC和DF为直径、长度均相同的铜导线和镍铬合金，B和E分别为AC和DF的中点，为了研究导体的电阻大小是否与长度有关，应分别接入()A. AB和DEB. DE和ACC. AB和DFD. DE和DF3. 当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是()A. 导线较粗的电阻大B. 导线较细的电阻大C. 若它们的粗细相同，则导线较长的电阻大D. 若它们的长度相同，则导线较粗的电阻大4. 一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是()A. 减小导线两端的电压B. 增大导线中的电流C. 将导线对折后连入电路D. 将导线拉长后连入电路5. 从图中的长方形金属薄板abcd中剪出一块，下列哪种剪法得到的金属板条电阻最大()A. 剪出adfeB. 剪出efcbC. 剪出阴影部分的细金属条D. 保留整块金属板6. 家庭照明用的电灯，常温下它的电阻比正常发光时要小，所以闭合开关的瞬间，通过灯丝的电流要比正常发光时(选填“大”或“小”)。

7. 千里之堤，毁于蚁穴，现在人们发明了测量蚁穴的仪器，以了解隐患的性质和范围。

在坝面或水面，布设电极，利用仪表测量时，有蚁穴的地方的电阻会发生变化，引起这种变化的主要因素是(选填“材料结构”“横截面积”“温度”或“长度”)。

8. 如图所示，导体A、B的材料相同、长度相等，A比B的横截面积大，则A的电阻B的电阻；若将它们串联在电路中，则通过A的电流通过B的电流。

(均选填“大于”“小于”或“等于”)9. 如图所示，甲、乙是两把用不同金属制成的钥匙，将它们分别接入图中的AB中，闭合开关，发现当甲钥匙接入电路时，灯泡较亮，可知，甲、乙钥匙中电阻较大的是(选填“甲”或“乙”)，当甲钥匙不接入电路时，其电阻(选填“不变”或“变小”)。

沪粤版九年级物理上册第十四章探究欧姆定律专题训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、下列说法中正确的是（）A．摩擦起电的实质是产生电子B．电压表不能直接测量电源两端的电压C．通常情况下，即使通过导体的电流为零，导体的电阻一般也不为零D．导线越长，其电阻一定也越大2、图所示的电路中，白炽灯L1的电阻比白炽灯L2的电阻小，将开关S闭合，下列说法正确的是（）A．电路中AB两点间的电压等于BC两点间的电压B．通过A点的电流大于通过B点的电流C．通过A点的电流等于通过B点的电流D．电路中AB两点间的电压大于BC两点间的电压3、在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。

图乙是它的工作原理图，0R是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。

闭合开关S 后，对该电路分析正确的是（）A．体温越高，R的阻值越大B．体温越高，电压表的示数越大C．体温越低，R两端的电压越小D．体温越低，通过0R的电流越大4、如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光。

一段时间后，一盏灯突然熄灭，而电压表和电流表示数都不变，则故障原因可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路5、如图所示电路中，电阻R1＝12Ω，R2＝6Ω。

当单刀双掷开关S置于位置1时，电压表读数为3V。

则当S置于位置2时，电压表读数的可能值为（）A．1V B．2V C．3V D．4V6、图乙是图甲所示电子秤的工作原理图。

沪粤版九年级物理上册第十四章探究欧姆定律专题测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示电路，灯泡L1标有“9Ω 1A”，L2标有“4Ω 1.5A”，电流表选“0～3A”量程，则保证两灯长时间工作的最大电源电压为（）A．15V B．13V C．19.5V D．无法判断2、在图的电路中。

电源电压保持不变，电阻R0的阻值不变。

闭合开关S，移动滑动变阻器R的滑片P，发现电流表A的示数变小，则（）A．滑片P向左滑动，电压表V的示数变小B．滑片P向左滑动，电压表V的示数变大C．滑片P向右滑动，电压表V的示数变小D．滑片P向右滑动，电压表V的示数变大3、洋洋设计一个自动测高仪，各选项中的的四个电路，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是（）A．B．C．D．4、将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（）A．一定小于0.6A B．一定大于2.4AC．一定大于0.6A，但小于1.2A D．一定大于1.2A，但小于2.4A5、如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，下列关于该装置的说法错误的是（）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油量增多C．若电流表读数减小，电阻0R的功率减小D．若电流表读数减小，滑动变阻器R两端的电压减小6、如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移到中点时，电压表示数为2 VD．当滑片移到a端时，电流表示数为0.2 A7、如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。

沪粤版九年级物理上册第十四章：探究欧姆定律单元测试一、单选题（本大题共12小题）1.下列与导体电阻大小有关的物理量是（）A. 导体中的电流B. 导体两端的电压C. 导体的质量D. 导体的横截面积2.收音机复读机上的“音量Volume”旋钮，能够控制声音的响度。

它的实质是一个（）A. 电流表B. 电压表C. 变阻器D. 开关3.某市体育中考中利用“坐位体前屈测试仪”对学生进行身体柔韧性测试．测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大．小明同学设计了四种电路（如图）模拟测试，并要求电路中滑动变阻器的滑片向右滑动时，电表示数增大．其中符合要求的电路是（）A. B. C. D.4.下图所示为滑动变阻器的四种接线方法。

当滑片P向右移动时，电阻变大的接法是（）A. B.C. D.5.两定值电阻R1、R2的阻值分别是30Ω和60Ω，则它们串联后的总电阻与其并联后的总电阻之比是（）A. 2：1B. 1：2C. 2：9D. 9：26.两电阻的阻值分别为2Ω和3Ω，它们串联后的总电阻为（）A. B. C. D.7.几位同学学习了欧姆定律后，根据，导出了．于是他们提出了以下几种看法，你认为正确的是（）A. 导体电阻的大小跟通过导体中的电流成反比B. 导体电阻的大小跟加在导体两端的电压成正比C. 导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D. 导体两端不加电压时,导体的电阻为零8.如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A. 两端的电压为B. 两端的电压为C. 与的灯丝电阻之比为2：1D. 通过与的电流之比为1：29.如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是（）A. 当甲两端电压为时,通过它的电流为B. 当乙两端电压为,其电阻值为C. 将甲和乙串联,若电流为,则它们两端的电压为2VD. 若甲和乙并联,若电压为1V,则它们的干路电流为10.图中四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，其中不能够测出未知电阻R x的电路是（）A. B.C. D.11.学了电路后，小明设计了四个体重计原理图，你认为可行的是（）A. B.C. D.12.如图是自动测量油箱的油量装置图。

沪粤版九年级物理上册第十四章探究欧姆定律同步测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小，将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，下列说法正确的是（）A．U变大，I变小B．U变小，I变小C．U变小，I变大D．U变大，I变大2、如图所示的电路中，M N为粗细均匀的电阻丝，电阻丝的阻值与其长度成正比。

将电压表的左端连接在M处，电压表的右端可以自由滑动，电压表的右端到M处的距离为x。

闭合开关，将电压表的右端从M处向N处滑动的过程中，电压表示数U与电流表示数I随x变化的图像正确的（）A．B．C．D．3、如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是（）A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快4、某同学利用表格中的几种导体探究影响导体电阻大小的因素。

下列说法正确的是（）A ．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②B ．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③C ．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④D ．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④5、由欧姆定律I =U R 变形可得R =U I，以下说法正确的是（ ） A ．导体的电阻跟它两端的电压成正比B ．导体的电阻跟通过它的电流成反比C ．导体的电阻跟它两端的电压和通过它的电流无关D ．导体的电阻由它两端的电压和通过它的电流的比值决定6、如图所示的电路中电源电压恒定，闭合开关S ，电流表A 示数为I ，电压表V 1示数为1U ，电压表V 2示数为2U ；将滑动变阻器R 的滑片向右移动少许，电流表A 示数为I '，电压表V 1示数为1U '，电压表V 2示数为2U '，则（ ）A ． I I '>B ． 22U U '>C ．1212U U U U I I '-->'D ．1212U U U U I I'--<' 7、在图所示的电路中，电源电压保持不变。

第十四章综合测试题一、选择题(每题3分，共30分)1．在国际单位制中，电阻的单位是( )A．Ω(欧姆) B．V(伏特) C．A(安培) D．J(焦耳)2．关于影响导体电阻大小的因素说法正确的是( )A．导体电阻大小取决于通过它的电流的大小，电流越小，导体电阻越大B．导体电阻大小取决于加在它两端电压的大小，电压越大，导体电阻越大C．相同材料制成粗细相同的导线，长度越长，电阻越大D．铜导线的电阻一定比铁导线的电阻小3．关于电流、电压和电阻，下列说法正确的是( )A．只要将导体连入电路，电路中就有电流 B．导体中通过的电流越大，它的电阻越小C．有电流通过的小灯泡，其两端不一定有电压 D．导体两端电压越大，通过该导体的电流就越大4．使用滑动变阻器改变电路中电流大小时，在闭合开关前，应把滑动变阻器的阻值调到最大，这时滑片P的位置在如图1所示的各图中，正确的是( )图15．如图2所示为汽车油量表的工作电路图，其中R是一段弧形电阻，当汽车加油时，电路中的总电阻、油量表示数的变化情况是( )A．总电阻变大，油量表示数变小 B．总电阻变大，油量表示数变大C．总电阻变小，油量表示数变大 D．总电阻变小，油量表示数变小图2图3图46．如图3所示，V1和V2是两块完全相同的电压表，都有0～3 V和0～15 V两个量程，闭合开关后，发现两个电压表指针偏转的角度相同，则( )A．R1∶R2＝1∶4 B．R1∶R2＝4∶1C．R1∶R2＝1∶5 D．R1∶R2＝5∶17．如图4所示电路中，电源电压不变．闭合开关S，电路正常工作．过一会儿，两电表的示数都变大，则该电路中出现的故障可能是( )A．灯L断路 B．灯L短路C．电阻R断路 D．电阻R短路图58．如图5所示是李江同学为测量小灯泡电阻而连接的电路，有关该实验，以下说法错误的是( )A．闭合开关前，应将滑动变阻器的滑片滑到最左端B．实验过程中两电表都有可能需要换接较小的量程C．所测小灯泡的电阻可能随电压表示数的不同而不同D．在如图所示位置闭合开关后，向左移动滑动变阻器的滑片，小灯泡变亮9．如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是( )图6图710．如图7所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是( )A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变二、填空题(每空2分，共38分)11．一串小彩灯，每个小彩灯的规格为“4 V 0.2 A”，将这一串小彩灯串联在220 V 的电路中，要使彩灯正常发光，应串联______个小彩灯，此时电路中的总电阻为________Ω.12．A、B是长度相同、材料相同的电阻线，且A细B粗，则电阻较小的是________．若将A、B串联后接入电路，则________两端的电压较大．(均选填“A”或“B”) 13．如图8甲所示的电路中，若电源电压为3 V，电流表A1、A2的示数如图乙、丙所示，则通过R1的电流是______A，R2的阻值是______Ω.图8图9.R1和R2两只电阻串联，已知R1∶R2＝5∶1，那么通过它们的电流之比I1∶I2＝________，两只电阻两端的电压之比U1∶U2＝________，这两只电阻两端的总电压跟R2两端电压之比U U2＝________.总∶15．如图9所示是甲、乙两导体的电流与电压的关系图像，由图可知，甲的电阻是________Ω.若将甲和乙并联接在电路中，通过它们的电流之比I甲∶I乙＝________．图1016．如图10所示是测量电阻阻值的一种方法，我们称之为电流表“外接法”，用这种方法测得的阻值偏________(选填“大”或“小”)，原因是____________________________________________________________．这种方法适用于测量阻值较________(选填“大”或“小”)的电阻．17．如图11所示，电源电压5 V，R1＝5 Ω，R2＝10 Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为________，乙电表的示数为________．图11图1218．如图12所示，电源电压保持不变，当开关S闭合后，将滑动变阻器的滑片向右移动时，电压表V的示数将________，电流表A1的示数将________，电流表A和A1的示数差将________．(均选填“变大”“不变”或“变小”)三、实验探究题(共16分)19．(8分)某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图13甲所示的电路，选用的器材有：阻值约为4 Ω的铅笔芯一根、两节干电池组成的电池组、0～0.6 A 的电流表、0～3 V的电压表、滑动变阻器(10 Ω 2 A)、开关、导线等．图13(1)该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到________(选填“a”或“b”)端．(2)闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内．则产生故障的原因是________．A．滑动变阻器最上端两个接线柱接入电路B．滑动变阻器最下端两个接线柱接入电路(3)排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中，当采集第三组数据时，电流表指针的偏转情况如图乙所示．此时电流表的示数为________A．由表中数据可知，通过铅笔芯的电流与其两端电压成__________比.实验序号U /V I /A ①0.4 0.1 ②0.8 0.2 ③1.2 ④1.6 0.4 ⑤2.0 0.520.(8分)小宇用如图14甲所示的电路图测量“小灯泡正常发光时的电阻”，选用的电源电压为3.0 V ，小灯泡的额定电压为2.5 V ，图乙是未连接完整的实验电路．图14(1)按照电路图将图乙中的实物电路元件连接完整，要求当滑动变阻器的滑片向右滑动时，电流表的示数减小，在连接电路时，导线不能交叉．(2)在连接电路过程中，开关要__________，并将滑动变阻器的滑片调到阻值最大处，其目的是________________________．(3)闭合开关后，缓慢移动滑动变阻器的滑片P ，当电压表的示数如图丙所示时，其示数为________V ；若要测得小灯泡正常发光时的电阻，滑片P 应向__________(选填“A ”或“B ”)端移动．(4)通过移动滑动变阻器，多次测量小灯泡两端的电压和通过小灯泡的电流，画出了通过小灯泡的电流随其两端电压变化的图像，如图丁所示，在该图像中发现电流不与电压成正比，这是因为__________________________________________．四、计算题(共16分)21．(8分)如图15所示，电源电压U 保持不变，R 1＝20 Ω.当滑动变阻器R 2的滑片P 在最左端时，电流表示数为0.5 A ；若将滑片P 滑至变阻器中点时，电流表示数为0.2 A ．求：(1)电源电压U .(2)滑动变阻器的最大阻值． 图1522．(8分)如图16所示的电路，R 1＝9 Ω，R 2＝6 Ω，R 3＝4 Ω.开关S 1、S 2均断开时，电压表的示数为5.4 V.(1)计算此时的电流表示数与电源电压．(2)开关S 1、S 2均闭合时，电流表、电压表的示数为多少？图161．A 2．C 3．D 4.A 5.C 6.A 7.B 8.D 9.C10．A11．55 110012．B A13．0.6 1514．1∶1 5∶1 6∶115．10 2∶116．小 电流表测量的是电压表和电阻的总电流，该电流大于通过电阻的电流，电压表测的是电阻两端的电压，根据R ＝U I，测量值比真实值偏小 小17．1 A 5 V18．不变 变小 不变19．(1)b (2)B (3)0.3 正20．(1)如图所示 (2)断开 保护电路 (3)1.8 A (4)灯丝的电阻随温度的升高而增大21．(1)U ＝IR 1＝0.5 A ×20 Ω＝10 V.(2)R ＝U I ＝10 V 0.2 A＝50 Ω， R 2＝2(R －R 1)＝2×(50 Ω－20 Ω)＝60 Ω.22．(1)开关S 1、S 2均断开时，R 2与R 3串联，电压表测R 2两端的电压，I ＝U 2R 2＝5.4 V 6 Ω＝0.9 A ，电源电压U ＝I (R 2＋R 3)＝0.9 A ×(6 Ω＋4 Ω)＝9 V.(2)开关S 1、S 2均闭合时，R 3被短路，R 1与R 2并联，电压表的示数为电源电压9 V ；电流表的示数I ＝I 1＋I 2＝U R 1＋U R 2＝9 V 9 Ω＋9 V 6 Ω＝2.5 A.。
