一、读密码
1、免拆读密码：使用支持OBD直接读密码的设备直接读取密码
2、拆发动机电脑读密码：电脑内5P08C3芯片，用95040读出后密码在30行和40行的2-3位置，换位后转十进制即为密码
二、匹配钥匙
使用老的5051和CAN-BUS都可以匹配，首先进入25防盗系统，然后进16安全访问进行登陆密码，密码登陆成功后，进10匹配功能进行匹配，匹配通道号改为21，读取后新建值会显示原车的钥匙数，然后把新建值改为要匹配的钥匙总数，点击测试，然后保存，然后会出现确认保存提示，点击是，这时仪表会出现钥匙和英文提示，这时关闭点火开关拔出钥匙，这时电脑开始学习钥匙，插入第1把钥匙转动30度左右，等3秒种左右，方向锁会自动开锁，然后关闭拔出，然后马上插入第2把钥匙转动30度左右，等3秒种左右，方向锁也会自动开锁，然后关闭拔出，其余的钥匙同样操作即可匹配成功，启动和遥控器即可正常使用。
本田CRV首先把空调控制模块拆下然后用胶刀把中控台上方盖板撬松动然后把中控台上方盖板取下接着用胶刀撬中控台处的出风口把出风口取下这样只剩下主机了丰田{锐志}仪表中间好似喇叭盖的地方平衡向自己方向拉，打开两颗十号鏍丝一目了然，骐达.把仪表台上中间的盖子在空调口前边撬开，向前拉出，就可以看到两颗螺丝，拧下来后再把主机外的整个装饰框拆下来就可以了。
1.原车音响外观2.用胶刀沿缝隙撬开中控面板上盖3.拿起上盖，注意角度平衡4..取走面板，露出面板部分结构5..用胶刀沿缝隙撬开中控面板6.取出中控面板7.取出时要注意，面板是连着一条电源线的8.面板取下后，看到了原主机的面貌了58.第8代雅阁（08款）1、雅阁八代原车效果图2、用胶刀由内向外撬松拆下银色装饰条3、拆下右边装饰条后可看到中控台右下角有固定螺丝。
4、用同样方法拆下中控台左下角银色装饰条后可看到固定螺丝5、用螺丝刀把中控台的固定螺丝拆除6、用小一字螺丝刀从旋钮下方轻撬松可拆下音量控制旋钮7、用两手上下拆松中控台8、把中控台拆下9、用钥匙拔掉所有原主机的数据电源线10、中控台原主机拆开之后效果大众途安1，原车音响效果图2，用胶刀沿中控面板的右缝隙撬松中控面板3，再从下边沿控面板的缝隙撬开4，从面板底部撬开5，再用胶刀沿中控面板的左缝隙撬开6，再用胶刀沿中控面板的右缝隙撬开7，全部角落都松了，然后把中控面板拿开8，把中控面板拿开后原车效果三菱格蓝1.原车音响效果2.用胶刀沿档盖的缝隙把档盖撬开3.把档盖向上抬起，很容易就取出来了4.给档盖铺好毛巾，以免刮花5.用力一托，把空调面板托起6.把空调面板抽出，注意力度和角度；因为面板背后有连接线7.拔掉空调面板的控制线8.拔掉空调面板的电源线，取出面板9.拆下空调面板后，原车主机就很清晰地呈现在眼前了10.卸下原车主机四个角上的固定螺丝，把原车主机抽出1.大众：有专用的钥匙叉进就可以，，没有也可用美工刀。
2.棱帅：直接拉出外筐，起下螺丝就可以。

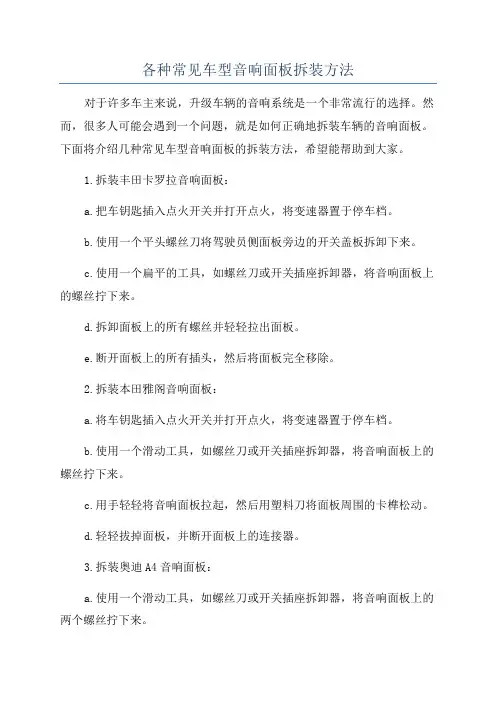

几十款车的拆装方法-CAL-FENGHAI.-(YICAI)-Company One1几十款车的拆装方法一、别克新凯越原车音响主机的拆卸二、老款别克凯越1、原车音响外观2、技术人员拆除中控面板之前，先拔掉空调开关后面的钢丝3用胶刀沿中控面板的缝隙将其撬开，先从左侧开始4、把中控面板撬了起来5、接着把面板拉出来，拔掉面板后面的空调控制线6、把固定原车主机的螺丝卸掉三、本田CRV首先把空调控制模块拆下然后用胶刀把中控台上方盖板撬松动然后把中控台上方盖板取下接着用胶刀撬中控台处的出风口把出风口取下这样只剩下主机了四、丰田锐志原车音响主机的拆卸先给原车中控台与变速箱等套上保护套•用橡胶起子沿空调面板缝隙，把空调面板撬开。
撬出空调面板后，卸下固定主机的螺丝。
五、日产骊威原车音响主机拆卸日产骊威慢慢的抽出主机部分的面板框.....六、骐达原车音响主机的拆卸方法.把仪表台上中间的盖子在空调口前边撬开，向前拉出，就可以看到两颗螺丝，拧下来后再把主机外的整个装饰框拆下来就可以了。
（1）原车音响外观（2）用胶刀沿缝隙撬开中控面板上盖（3）拿起上盖，注意角度平衡（4）取走面板，露出面板部分结构（5）用胶刀沿缝隙撬开中控面板（6）取出中控面板（7）取出时要注意，面板是连着一条电源线的（8）面板取下后，看到了原主机的面貌了七、丰田卡罗拉原车音响主机拆卸八、第8代雅阁（08款）（1）雅阁八代原车效果图2、用胶刀由内向外撬松拆下银色装饰条3、拆下右边装饰条后可看到中控台右下角有固定螺丝。
4、用同样方法拆下中控台左下角银色装饰条后可看到固定螺丝5、用螺丝刀把中控台的固定螺丝拆除6、用小一字螺丝刀从旋钮下方轻撬松可拆下音量控制旋钮7、用两手上下拆松中控台8、把中控台拆下9、用钥匙拔掉所有原主机的数据电源线10、中控台原主机拆开之后效果九、大众途安 1，原车音响效果图2，用胶刀沿中控面板的右缝隙撬松中控面板3，再从下边沿控面板的缝隙撬开4，从面板底部撬开5，再用胶刀沿中控面板的左缝隙撬开6，再用胶刀沿中控面板的右缝隙撬开7，全部角落都松了，然后把中控面板拿开8，把中控面板拿开后原车效果十、三菱格蓝 1.原车音响效果2.用胶刀沿档盖的缝隙把档盖撬开3.把档盖向上抬起，很容易就取出来了4.给档盖铺好毛巾，以免刮花5.用力一托，把空调面板托起6.把空调面板抽出，注意力度和角度；因为面板背后有连接线7.拔掉空调面板的控制线8.拔掉空调面板的电源线，取出面板9.拆下空调面板后，原车主机就很清晰地呈现在眼前了10.卸下原车主机四个角上的固定螺丝，把原车主机抽出十一、现代伊兰特1,现在伊兰特的原车音响外观2，技术人员先用专用工具把音响饰板上的螺丝拆除下来3,接着用胶刀沿着缝隙撬开原车音响饰板4，把原车音响饰板慢慢撬开5，两个技术人员合作，一边拉起面板的上面部分6，一边拉起面板的下面部分，并拔掉点烟器的电源线7，取出整块面板8，用工具把固定原主机的螺丝卸下9,取出原车空调控制面板10,再把音响主机慢慢地取下来11，把主机机身完全拉出来12，原主机和面板拆下来后的中控台如图13，把飞歌原配电源线与原车的电源接线接在一起14，把飞歌原配的各条接线接到新主机的背部面板的相应位置15，启动新主机，测试背部功能接线是否连接正确16，确认所有接线接好后，就把新主机嵌入到中控台17，跟原车结构完美融合，没出现很明显的缝隙18，把原车的空调节控制面板安装回去19，拧上固定螺丝20,把原车面板安装回去，先接上面板右侧的危险灯时钟线21，再把面板左侧的雾灯线接好22，把面板和中控台合上十二、奇瑞A31. 拆驾驶员烟灰缸(1) 把档把前面那个暗格底下的胶垫翻起来，拆下底下的两个螺丝(2) 把驾驶员的烟灰缸翻盖翻开，把里面的烟灰盒拿出来，拆下底下的一个螺丝(3) 拆掉档把，手握档把头下方的皮套（紧靠档把头的部分）用力往下拔，皮套会从档把头上分离下来。
04款宝来cd机拆卸教程
04款宝来cd机拆卸时用专用的U形插（也可以用3mm的钢丝）从音响前面的圆孔插进去压下舌形卡，就可以将音响取出。
车载音响（CD机等）一般是通过镶入式安装的，即从正面沉下，由音响壳体的舌形卡锁止，有的在音响后方还有吊挂。
自上市以来，宝来凭借其沉稳大方的外形、卓越的安全和舒适性能、优异的德国制造品质，深受当今社会中坚者的喜爱。
结实饱满、简洁时尚的楔形造型，强劲的动力装备，充分满足驾御的快感；长轴距、全尺寸紧凑车身，体现丰富内涵；完美精心的操空系统设计，让驾驭乐趣随心所欲轻松支配；卓越品质与完备、先进的安全保障，更让激情尽性挥洒收放自如。
史上最全汽车仪表台拆装方法在修车时，很多人不会拆仪表台，没有干过就不知道从哪里下手，让很多人头痛，不敢盲目乱拆，很怕给客户拆坏，一直的胆怯是给自己的技术提升影响很大，为了众多朋友能在维修时，特别是在仪表台拆装时能不再作难，今天特意总结多种车型的仪表台拆卸技巧！一：新CRV拆装仪表台此车空调风口两边装饰条容易掉漆留下撬痕，拆中间风口时用暗力往外拉即可拆下；从空调旋扭旁小孔拆空调控制模块时，要注意两边装饰，别压下伤痕和掉漆；档位装饰盖也是容易掉漆的地方进行保护；装飞歌主机时要注意两边的装饰条易留下伤痕；此车主机后面板的空间比较空旷，要注意主机后面线材的包扎与固定，易产生震动发生异响；如车主要求将ipod线与U盘放在上杂物箱内时要注意走线，不要影响杂物箱的开关功能；二：思迪拆装仪表台注意空调旋扭下有颗螺丝固定面板；空调模块与面板是连为一体的，须拆除空调拉线先，拆开杂物箱就能看见；里面还有两颗螺丝固定原车主机支架的，拆开点烟器处的面板往上看就能发现;8mm螺丝是比较隐蔽拆装里面螺丝时易脱落掉到下面。
用暗力在空调模块后向外使力就可将面板拆松，不要撬面板易留下撬痕或掉漆.三：飞度拆装仪表台此车控制面板与空调控制模块连为一体，拆面板之前先拆卸空调拉线，将杂物箱拆下就可看到；烟灰缸座内侧上方有两颗螺丝，是固定面板的；面板是从杂物箱处伸手到面板后用力压出的，如用胶刀撬出会留下撬痕；安装完后注意要检查空调旋钮是否工作正常。
四：奥德赛仪表台拆装仪表板与面板是一体的，仪表板有螺丝固定；注意要先拆掉组合开关护罩并放低方向柱，因取面板时易刮花仪表台及损坏组合开关。
五：新思域仪表台拆装注意点烟器处有颗螺丝是固定面板的；将面框与空调模块组装时要注意，间隙与边沿的整齐；安装时面板下的两个卡扣要注意卡到位。
六：丰田普拉多拆主机两边装饰条时要注意从下面开始撬，到中间应停止，再从上面开始撬；从中间撬就会把空调出风口撬散；拆装主机时要进行防刮花工作，将主机与空调控制模块组装时要注意吻合度与边沿整齐度；将组装好的新主机装入仪表台时要注意主机支架下的两只铁脚，容易将仪表台刮花；丰田收音天线插头有一大一小，要注意将小的插头及其它线束包好固定，防止出现异响。
jeep指南者cd机拆解维修教程Jeep指南者CD机拆解维修教程一、前言随着科技的不断发展，车载CD机已经成为汽车中广受欢迎的音频设备之一。
然而，随着时间的推移，CD机也可能会出现各种问题，比如无法读取光盘、发生故障等。
因此，作为Jeep指南者的车主，学会进行CD机的拆解和维修变得十分必要。
下面，我将带领大家逐步了解Jeep指南者CD机的拆解及维修技巧。
二、工具准备在开始拆解CD机之前，首先需要准备以下工具：扁嘴螺丝刀、十字螺丝刀、细鼻钳、喷气式压缩空气罐和橡胶手套。
这些工具将帮助我们顺利进行拆解和维修工作。
三、拆解步骤1. 断开电源：首先，将车辆的电源关闭，以确保安全。
然后，拆卸面板上的螺丝固定件，轻轻揭开面板并将其放置在安全的地方。
2. 拆卸机身：使用扁嘴螺丝刀和十字螺丝刀，将CD机的机身固定件逐一拆卸。
请注意，拆卸过程中需要轻动手，避免对CD机造成不必要的损坏。
3. 拆卸内部零件：将CD机的机身轻轻展开，观察内部零件，确保没有松动或破损。
若发现问题，可使用细鼻钳进行修复或更换。
4. 清洁零件和光头：使用橡胶手套，小心地将内部零件取出，并使用喷气式压缩空气罐清洁各个部位。
此外，还可使用专业的光头清洁剂清洁CD机的光头，确保读取光盘的正常运行。
四、维修技巧1. 无法读取光盘：如果CD机无法读取光盘，可能是光头灰尘过多或光头磨损，可使用光头清洁剂和细鼻钳进行清理和更换。
2. 故障发生：如果CD机出现故障，如无法开机或无法播放音频，建议先检查电源连接是否正常。
如果电源正常，可使用细鼻钳查看机内是否有烧毁的元件或接触不良的零件，及时修复或更换。
五、总结CD机作为Jeep指南者的重要音频设备，其拆解和维修技巧非常实用。
通过学习拆解步骤和维修技巧，我们可以更好地保养和修复CD机，延长其使用寿命，并提供更好的音频体验。
但是，请注意，在进行拆解和维修时，务必小心谨慎，避免对CD机造成不可逆的损害。
希望本篇教程对广大Jeep指南者车主有所帮助！。
影碟机的拆卸方法一S当影碟机发生故障时.需要检查或更换损坏的元器件,这就需要拆卸机器.下面以夏普MV—K8000X为例,说明整机及各部件的拆卸方法.一,整机的拆卸1.按图1,卸下5个A1螺钉.取下上盖.圈L拆卸上盖2.卸下6个B1螺钉(图2),拔下3个插件(B2)(图3),卸下前面板.复装时应注意光盘托盘盖与装载杆的相互位置(图2中的放大图)..48.圈2拆卸前面扳圈3拆取插件3.光盘托架的拆卸,如图4.用手转动加载齿轮(1).光盘托架慢慢上升并移出机仓.然后取下两个固定螺钉C1.光盘的装入和卸出是由电机在微电脑的控制下自动完成的,当电源或电机驱动集成电路发生故障时,光盘便不能自动退出,按上述方法可手动退出光盘,再进一步检修.当光盘托架需要重新安装时,要注意驱动齿轮与托架齿条的关系,使驱动齿轮上的标记小孔与托架齿条的第一齿对齐.圈4拆卸光盘托辜光盘托盘齿条的第1齿期一一一二,机械部分的拆卸1.按图5,卸下8个螺钉DI.拔下8个插件D2.圈5拆取D22.按图6,取下2个螺钉E1,拔下巧固定座E2,再拔下3个插座E3和一组扁平线E4.取下伺服电路板.图6拆取伺服电路板3.按图5和图7,卸下17个固定螺钉F1,取下一个插件F2,卸下图象电路板.4.按图8,卸下4个固定螺钉GI.取下输入输出端子电路板.图望影碟机的原理与维修图7拆取图囊电路扳黑,圊8取下端于电路板5.按图9,卸下7个固定螺钉H1,取下电源电路板.~+o4)<8mmIH1)>~4,'图9取下电潍电路板6.接图10,取下1O个固定螺钉J1,卸下显示和输入转换电路板.491993年l0月第5期《电子天府,圄1O取下显紊和翰入转换电路枉7.取下3个钮K1,卸下11个固定螺钉K2,取下操作电路板(如图10).另外,传声器电路板是由2个钮L1和2个螺钉L2固定的,拆卸时要注意.三,激光头的拆卸激光头是光盘机中的重要部件,拆卸或更换时需要特别注意.具体方法如下:1.先按前述的方法打开光盘机,然后按图11和图12,取下进给齿轮部分的同定螺钉B1,再将(A)杆向箭头方向用螺丝刀拨50囤n淮光头秽出路残示意囤…劈囤l2进绔齿轮部分动,并加以固定,即用一字头螺丝刀临时插入2.按图11箭头所示的方向移出激光头;3.当激光头移动到图11的(B)点时,拧下两同定螺钉A1(如图11),目的是使导向体保持原位,再进一步向前移,即可取下激光头.图14为激光头导向体和(B)点的放大图.4.当重新装入激光头时.如图13,将激光头的导向体安装在齿槽中.5.进一步将激光头向里移,当到达(B)点时,重新装入固定螺钉(图14),再按图ll 固定A1螺钉.避给皮带囤l3重新蓑八囊光头舭//——/——……圈14囊光头导向体四,齿轮和电机的拆卸1.倾斜电机的拆卸按图15,取下2个螺钉B1和2个螺钉B2,即可取下电机及驱动齿轮.2.高度电机及驱动齿轮的拆卸按图16,取下2个c1螺钉,即可卸下高度齿轮,取下2十c2螺钉,即可取下高度电机3.进给滑动齿轮的拆卸按图17,取下3十螺钉D1,即可取下齿轮部分,注意将滑动齿轮的3十孔之一置于箭头所指的位置,取下该处螺钉.4.进给电机的拆卸按图17,取下2十D2螺钉,即可取下进给电机.哩!骂影碟机的原理与维修旧斟电机圈l5拆取悄蚪电机弹簧圈l6拆取高度电机)×2(C2)×2P2x2m圈17进培滑动齿轮的拆卸5.主轴电机的拆卸按图18,取下螺钉F1,检测器电路板,51993年】0月第5期'电子天府'圈18主轴电机的拆卸个螺钉E2,即可取下主轴电机,注意此电机带有锁定金属块6.松开螺钉Fl,将金属块向(A)方向滑动,以便取下皮带,如重新装上皮带,则将金属块向(B)方向滑动,再重新紧固螺钉Fl.7.加载齿轮的拆卸按图l9,先将齿轮转向箭头方向,使光盘托架升起,然后分别取下螺钉G1和4个螺钉G2,将凸轮连杆和凸轮取下.装载齿轮都甘圈19加载齿轮的拆卸8.加载电机和皮带的拆卸接图20,取下皮带,再取下2个螺钉H1,即可取下加载电机9.加载齿轮的安装接图21,先将各齿轮接所要求的方向装好,这是齿轮之间的相位关系.位置关系不正52确,光盘机便不能进入正常工作状态.齿轮之间的相互关系对好后.再按图l9的状态安装凸轮和连杆,并进行固定加载圜2O加载电机的拆卸光盘托盘驱动圈21加戴齿轮的安装l0.加载凸轮轴齿轮的安装接图22,安装中要注意其上的棱形标记这里凸轮和状态开关的关系非常重要,若开关状态不正确,光盘则不能正常工作.键转开关齿轮圈22加找凸轮轴齿轮的安装轴齿…。

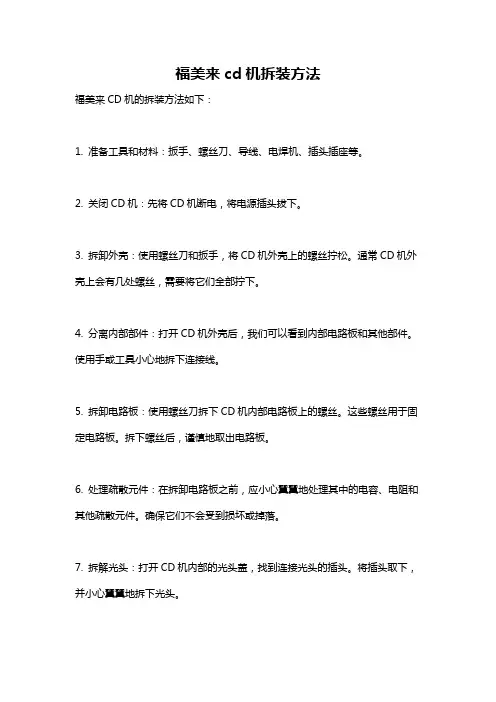

福美来cd机拆装方法
