小型办公式对等网络的组建

小型办公网络组建方案一、需求分析1.1 项目需求公司现在有员工18人，下设有业务部和技术部，位于写字楼5楼的相邻两个房间，每个房间使用面积约100平方米，目前公司的业务中，涉及了解市场商品信息、收发邮件。

1.2 实施目的为了方便内部传输资料和访问互联网络，因此需搭建一个适合员工使用的SOHO 网络。

1.3 设计原则（1）目前，Internet接入主要有ADSL接入、光纤宽带接入、专线接入等。

（2）在内部局域网中，为了确保数据的传输，在网络主干采用六类双绞线实现千兆数据的传输，用户终端采用百兆到桌面。

1.4 设计依据和规范在这个办公网络中，现有总节点数为20个，其中18个节点为公司的用户计算机，1个节点为服务器，1个节点为网络打印机。

二、IP规划设计2.1 IP地址的规划表私用IP地址有三类：由于公司员工现有数量为18人较少，规划在一个子网内就可以满足实际的需要，因此局域网内IP地址可采用C类IP地址。

2.2 网段与VLAN的划分根据上述情况，ADSL路由器的W AN接口可以使用ADSL Modem从ISP动态获取互联网公有IP地址。

内部用户配置C类私有IP地址：192.168.1.0/24，即可满足需求。

配置ADSL路由器实现对私有IP地址段（192.168.1.0/24）进行NAT转换，从I SP动态获取的互联网公有IP地址。

从而实现内部用户访问互联网。

ADSL路由器内部接口IP可设置为：192.168.1.1/24。

三、网络拓扑的规划3.1网络拓扑结构图4.1 网络设备介绍（1）互联网接入设备采用ADSL接入方式，需要使用ADSL Modem设备，将电话线路的模拟信号转换为数字信号传入网络，同时也将网络中的数字信号转换成模拟信号发送出去，此设备在申请ADSL服务时，由ISP服务商提供；对于多人用户还需要使用ADSL路由器，将ADSL Modem从ISP服务商获得的公网IP地址与局域网内的私有IP地址进行转换，实现局域网内多用户访问Internet，ADSL路由器一般可支持4或8个用户。

中小企业办公局域网组建方案中小企业办公局域网（Local Area Network, LAN）的组建方案是为了提供可靠的网络连接和高效的数据传输，以满足企业内部员工的办公需求。

下面是一个针对中小企业办公局域网组建的方案，包括网络拓扑、硬件设备选择、网络安全和管理等方面。

一、网络拓扑在中小企业环境下，常见的局域网拓扑有总线型、星型和混合型。

考虑到可靠性、灵活性和性能等因素，建议选择星型拓扑。

在星型拓扑中，所有终端设备（如电脑、打印机等）都连接到一个交换机上，交换机负责转发和控制数据流量。

二、硬件设备选择1.交换机：选择具有足够端口数量和出色性能的交换机。

根据企业规模和预算，选择能够满足需求的网络交换机。

2.路由器：选择支持高速数据传输和安全功能的路由器作为局域网与外部网络（如互联网）的连接点。

路由器应支持多个LAN口，并具备防火墙功能。

3.服务器：根据企业需求选择适当规格的服务器，用于共享数据和应用，提供中央存储和数据备份等功能。

三、网络安全1. 防火墙：在局域网与Internet之间设置防火墙，用于监控和限制网络流量，保护内部资源免受未授权访问和攻击。

2. VPN：为远程办公人员和分支机构提供虚拟专用网络（Virtual Private Network, VPN）连接，以确保数据在公共网络中的安全传输。

3.用户权限管理：通过给不同的用户分配不同的权限，控制对不同网络资源的访问和操作权限，以保护敏感数据和信息的安全。

四、网络管理1.IP地址管理：进行IP地址分配和管理，确保每个设备都有唯一的IP地址，并避免冲突。

2.网络监控：使用网络监控工具来监测和管理局域网的性能、流量和设备状态，提供即时故障诊断和网络优化。

3.拓扑图和文档记录：绘制网络拓扑图和更新文档记录，包括硬件设备、IP地址、带宽信息等，以便于网络维护和故障排除。

五、扩展和升级随着企业规模的扩大，需要适时考虑局域网的扩展和升级。

可以使用VLAN（Virtual Local Area Network）来划分子网，以便于管理和提高性能。

对等局域网对等局域网（Peer-to-Peer LAN），又称为工作组网络，是一种网络结构，其中每个计算机都是对等的，没有固定的服务器或客户端角色。

在这种网络中，每个设备都可以直接与其他设备通信，共享资源如文件、打印机和应用程序。

对等网络通常用于小型办公室或家庭环境，因为它们易于设置和管理。

对等局域网的构建通常不需要复杂的硬件设备，只需要将计算机通过交换机或路由器连接起来，并且配置相应的网络协议即可。

在Windows 操作系统中，可以通过设置家庭或小型办公网络向导来创建对等网络。

在Mac OS中，可以通过系统偏好设置中的网络部分来配置。

在对等网络中，安全性是一个重要的考虑因素。

由于没有中央服务器来管理用户权限，因此每个用户需要对其设备上的共享资源负责。

通常，用户会设置密码来保护其共享的文件夹，以防止未经授权的访问。

对等网络的优点包括成本效益高、易于设置和管理。

由于没有中央服务器，网络的扩展也相对简单，只需添加更多的计算机即可。

然而，缺点是安全性和可管理性较低，因为每个用户都对其设备上的共享资源有完全的控制权。

在对等网络中，文件共享是最常见的应用之一。

用户可以通过网络邻居或文件共享应用程序来访问其他计算机上的文件。

此外，对等网络还可以用于共享打印机和其他硬件设备，这样可以减少硬件的重复购买，节省成本。

随着云计算和移动设备的普及，对等网络的使用有所减少，因为许多服务现在可以通过云服务来实现。

但是，在某些情况下，对等网络仍然是一个有效的解决方案，特别是在需要直接设备间通信和资源共享的环境中。

小型企业局域网组建详解小型企业局域网组建详解1、介绍在现代企业中，局域网（LAN）的建立对于提高办公效率和数据传输速度起着至关重要的作用。

尤其是对于小型企业来说，建立一个稳定、高效的局域网系统是非常重要的。

本文将详细介绍小型企业如何组建局域网，包括硬件设备、网络拓扑结构、安全设置等方面。

2、硬件设备选择2.1 路由器选择在建立局域网中，选择合适的路由器是首要任务。

需要考虑的因素包括网络速度、带宽要求、安全性、扩展性等。

2.2 交换机选择交换机是局域网中连接多个设备的关键设备。

根据企业需求选择合适的交换机，包括端口数、速度要求、管理功能等。

2.3 网络布线具体根据企业需求和办公环境，选择合适的网络布线方式，如网线、光纤等。

3、网络拓扑结构3.1 星型局域网星型局域网是最常见和简单的局域网拓扑结构，适用于小型企业或办公室。

其中包括中央设备（路由器/交换机）和多个终端设备。

3.2 总线型局域网总线型局域网是一种线性拓扑结构，所有设备都连接到共享介质上。

适用于设备数量较少的情况。

3.3 环型局域网环型局域网是一种设备连接成环状的拓扑结构，适用于设备数量较少且要求高可用性的情况。

4、IP地质分配与子网划分4.1 内部IP地质在局域网中，为每个设备分配独立的内部IP地质，确保设备之间可以互相通信。

可以选择静态IP地质或使用DHCP进行自动分配。

4.2 子网划分根据企业规模和网络需求，将局域网划分为多个子网，可以提高网络性能和安全性。

5、网络安全设置5.1 防火墙安装和配置防火墙是保护局域网安全的重要措施。

防火墙可以阻止不明访问、限制特定端口的访问以及检测和阻止潜在的网络攻击。

5.2 虚拟专用网络（VPN）对于有远程办公需求的企业，使用VPN可以通过加密连接远程办公人员和公司局域网，提高数据传输的安全性。

5.3 权限管理在局域网中，设置适当的用户权限可以防止未经授权的访问和数据泄露。

建议按照职位和部门设置不同的权限级别。

小型办公局域网组建一、引言办公局域网是指一组办公室或办公区域内的计算机网络，旨在提供共享资源、信息传输和协作工作的环境。

本文档旨在指导您如何组建一个小型办公局域网。

二、需求分析1、办公局域网规模：确定局域网需要覆盖的办公室或办公区域。

2、网络设备需求：确定所需的路由器、交换机和其他网络设备的型号和数量。

3、配线需求：确定各办公室或办公区域的配线需求，包括数据线的数量和长度。

4、IP地质规划：规划局域网内各设备的IP地质段，确保地质冲突问题得到有效解决。

5、网络安全需求：确保局域网的安全性，包括网络防火墙、访问控制和数据加密等。

三、网络设计1、网络拓扑设计：确定局域网内各设备的连接方式，包括星型、环形等。

2、设备布局设计：确定设备的安装位置，确保各设备之间的连通性和可访问性。

3、VLAN划分：根据办公室之间的功能需求、安全性需求等，划分不同的VLAN。

4、子网划分：根据IP地质规划，将局域网划分为多个子网，实现地质的有效管理与分配。

5、网络服务配置：配置各设备的网络服务，如DHCP服务、DNS服务等。

四、设备选型1、路由器：根据办公局域网规模和网络需求，选择适合的路由器型号。

2、交换机：根据办公局域网规模和网络需求，选择适合的交换机型号和端口数量。

3、防火墙：选择适合的网络防火墙，提供有效的网络安全保护。

4、数据线材料：选择符合标准的数据线材料，确保网络连接的质量和稳定性。

五、实施与测试1、设备安装：按照网络设计和设备选型的要求，进行设备的安装和连接。

2、配置设备：根据网络设计和需求分析，对各设备进行相应的配置，包括IP地质、VLAN划分、子网划分等。

3、网络测试：对局域网进行测试，确保设备间的连通性和功能正常。

附件：1、办公局域网规模图2、设备选型表3、IP地质规划表法律名词及注释：1、局域网：是指在一定地理范围内，由一组计算机组成的计算机网络。

2、IP地质：是互联网协议地质的缩写，用于唯一标识网络中的计算机。

小型办公局域网组建一、引言在办公环境中，组建一个小型办公局域网是非常重要的。

局域网可以提供内部员工之间的迅速通信和资源共享。

本文档将指导您如何建立一个小型办公局域网，包括硬件和软件的选择、网络拓扑设计以及网络安全设置等。

二、硬件准备1.选择合适的网络设备- 路由器：选择一台性能稳定、具有强大路由功能的路由器。

建议选择支持千兆以太网、带有多个LAN端口的路由器。

- 交换机：根据局域网规模和需求，选择合适的交换机。

建议选择支持千兆以太网、具有多个端口的交换机。

同时，需考虑是否需要支持VLAN划分。

- 网络存储设备（可选）：如果需要共享文件存储，建议选择一台网络存储设备，如NAS（网络附加存储）设备。

2.选择合适的网络线缆- 网络线缆：选择符合您网络设备的要求的网络线缆。

常用的网络线缆有Cat5、Cat5e和Cat6等。

根据需求情况选择合适的线缆。

三、网络拓扑设计1.网络结构- 设计办公室网络拓扑结构：根据办公室布局和设备数量，设计局域网的拓扑结构。

常用的拓扑结构有星型拓扑、总线拓扑和环形拓扑等。

2.IP地质规划- 设计IP地质分配方案：根据办公室设备，为每台设备分配唯一的IP地质。

可以采用动态主机配置协议（DHCP）或静态IP地质分配。

3.VLAN划分（可选）- 如果需要将办公室网络划分为多个逻辑网络，可以使用虚拟局域网（VLAN）进行划分。

为不同的部门或设备分配不同的VLAN，增强网络安全性和流量控制能力。

四、网络安全设置1.配置路由器安全功能- 更改默认登录凭据：修改路由器的默认用户名和密码，增加安全性。

- 启用防火墙功能：配置路由器防火墙以控制网络流量，并防止未经授权的访问。

- 启用访问控制列表（ACL）：使用ACL限制对网络设备的访问。

2.软件安全设置- 安装防火墙软件：在每台设备上安装防火墙软件，以提供更加细粒度的网络安全控制。

- 更新操作系统和应用程序：定期更新操作系统和应用程序，以修复安全漏洞。

办公室局域网组网方案第1篇办公室局域网组网方案一、引言随着信息化建设的不断深入，办公室局域网已成为企业、机构内部信息传输的重要载体。

为提高办公效率，降低运营成本，确保网络安全，本方案旨在为用户提供一套合法合规的办公室局域网组网方案。

二、需求分析1. 覆盖范围：办公室局域网需覆盖整个办公区域，包括会议室、领导办公室、普通员工工位等。

2. 传输速率：满足日常办公需求，保证数据传输速度，提供高速稳定的网络环境。

3. 安全性：确保数据安全，防止外部攻击和内部数据泄露。

4. 可扩展性：网络架构具备良好的可扩展性，便于后期升级和拓展。

5. 稳定性：网络设备要求高稳定性，降低故障率，确保办公正常进行。

三、组网方案1. 网络架构采用星型拓扑结构，核心层、汇聚层和接入层三级网络架构。

2. 设备选型（1）核心层：选用高性能的三层交换机，承担数据的高速转发和路由功能。

（2）汇聚层：选用二层交换机，实现接入层设备的汇聚和接入。

（3）接入层：选用千兆以太网交换机，为办公区域提供接入端口。

（4）无线接入：选用企业级无线AP，实现办公区域无线覆盖。

3. IP地址规划采用私有地址进行内部网络规划，分为多个VLAN，提高网络安全性。

4. 网络安全（1）防火墙：在核心层交换机与互联网之间部署防火墙，实现安全隔离。

（2）入侵检测与防御系统：实时监测网络流量，防御恶意攻击。

（3）病毒防护：部署网络版杀毒软件，定期更新病毒库，防止病毒感染。

（4）数据加密：对重要数据进行加密传输，确保数据安全。

5. 网络管理采用专业的网络管理系统，实现对网络设备、链路、流量的实时监控，便于运维人员快速定位故障，确保网络稳定运行。

四、实施步骤1. 梳理需求：与用户充分沟通，明确组网需求。

2. 网络设计：根据需求，设计合理的网络架构和设备选型。

3. 设备采购：采购符合国家标准的网络设备。

4. 网络布线：按照施工规范进行布线，确保线缆整齐、美观。

5. 设备安装与调试：安装网络设备，进行调试，确保设备正常运行。

实验一组建办公室对等网络一、实验目的1、掌握用交换机组建小型交换式对等网的方法。

2、掌握Windows 7对等网建设过程中的相关配置。

3、了解判断Windows 7对等网是否导通的几种方法。

4、掌握Windows 7对等网中文件夹共享的设置方法和使用。

5、掌握Windows 7对等网中映射网络驱动器的实质方法。

二、实验要求1、能够配置计算机的TCP/IP协议。

2、能够设置有权限共享的用户。

3、能够设置文件夹共享和打印机共享，并使用共享的文件夹和打印机。

三、实验内容小型共享式对等网的组建1、使用的设备有直通线3条、打印机1台、集线器1台、安装了Windows 7的计算机3台。

2、硬件连接，拓扑结构如图1-1.3、TCP/IP协议配置。

配置PC1计算机的IP地址为192.168.1.10，PC2计算机的IP地址为192.168.1.20，PC3计算机的IP地址为192.168.1.30，子网掩码均为255.255.255.0。

4、在PC1、PC2和PC3之间用Ping命令测试网络的连通性。

5、设置计算机名和工作组。

1)依次单击“开始”-“控制面板”-“系统和安全”-“系统”-“高级系统设置”-“计算机名”。

2)打开“系统属性-计算机名/域更改”对话框，单击“更改”按钮，打开“计算机名/域更改”对话框。

3)在“计算机名”文本框中输入“PC1”作为本机名，选中“工作组”单击按钮，并设置工作组名为“SMILE”。

4)单击“确定”后，系统提示重启计算机，重启后，设置生效。

6、安装共享服务。

1)依次打开“开始”-“控制面板”-“网络和Internet”-“网络和共享中心”-“更改适配器设置”，打开“网络连接”窗口。

2)右击“本地连接”图标，在弹出的快捷菜单中选择“属性”命令，打开“本地连接属性”对话框。

3)选中“Microsoft 网络的文件和打印机共享”前的复选框。

4)单击“确定”按钮，重启系统后设置生效。

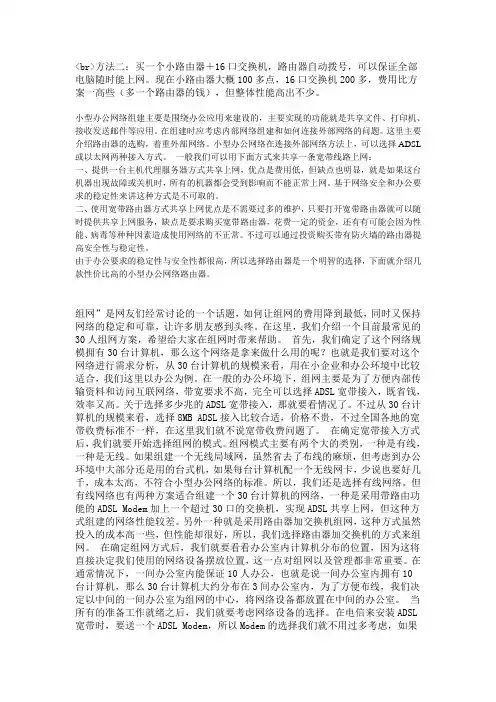

<br>方法二：买一个小路由器＋16口交换机，路由器自动拨号，可以保证全部电脑随时能上网。

现在小路由器大概100多点，16口交换机200多，费用比方案一高些（多一个路由器的钱），但整体性能高出不少。

小型办公网络组建主要是围绕办公应用来建设的，主要实现的功能就是共享文件、打印机、接收发送邮件等应用。

在组建时应考虑内部网络组建和如何连接外部网络的问题。

这里主要介绍路由器的选购，着重外部网络。

小型办公网络在连接外部网络方法上，可以选择ADSL 或以太网两种接入方式。

一般我们可以用下面方式来共享一条宽带线路上网：一、提供一台主机代理服务器方式共享上网，优点是费用低，但缺点也明显，就是如果这台机器出现故障或关机时，所有的机器都会受到影响而不能正常上网。

基于网络安全和办公要求的稳定性来讲这种方式是不可取的。

二、使用宽带路由器方式共享上网优点是不需要过多的维护，只要打开宽带路由器就可以随时提供共享上网服务，缺点是要求购买宽带路由器，花费一定的资金，还有有可能会因为性能、病毒等种种因素造成使用网络的不正常。

不过可以通过投资购买带有防火墙的路由器提高安全性与稳定性。

由于办公要求的稳定性与安全性都很高，所以选择路由器是一个明智的选择，下面就介绍几款性价比高的小型办公网络路由器。

组网”是网友们经常讨论的一个话题，如何让组网的费用降到最低，同时又保持网络的稳定和可靠，让许多朋友感到头疼。

在这里，我们介绍一个目前最常见的30人组网方案，希望给大家在组网时带来帮助。

首先，我们确定了这个网络规模拥有30台计算机，那么这个网络是拿来做什么用的呢？也就是我们要对这个网络进行需求分析，从30台计算机的规模来看，用在小企业和办公环境中比较适合，我们这里以办公为例。

在一般的办公环境下，组网主要是为了方便内部传输资料和访问互联网络，带宽要求不高，完全可以选择ADSL宽带接入，既省钱，效率又高。

关于选择多少兆的ADSL宽带接入，那就要看情况了。

中小型局域网架设方案中小型局域网是指在一个相对较小的范围内（如一个建筑物、校园或办公楼）内连接多台计算机和其他网络设备的局域网。

中小型局域网的架设方案应综合考虑网络拓扑结构、网络设备配置、安全性要求和性能需求等方面的因素。

以下是一个中小型局域网架设方案的详细步骤：1.确定网络拓扑结构：根据需求和实际条件，选择适合的网络拓扑结构。

常见的中小型局域网拓扑结构包括星型和总线型。

星型拓扑结构将所有设备连接到一个中心设备（如交换机），而总线型拓扑结构则是将设备连接到共享的通信介质（如以太网）上。

2.选择网络设备：根据网络拓扑结构，选择合适的网络设备。

通常需要选择交换机、路由器和防火墙等设备。

交换机用于连接各台计算机和其他网络设备，路由器用于连接不同的局域网或连接到互联网，防火墙用于保护网络安全。

3.设计IP地址方案：为局域网内的每台计算机和网络设备分配唯一的IP地址。

可以选择静态IP地址或使用DHCP（动态主机配置协议）自动分配IP地址。

4.配置网络设备：根据IP地址方案和网络拓扑结构，配置网络设备。

设置交换机端口的VLAN（虚拟局域网）和端口速率，配置路由器的IP地址和路由表等。

5.连接计算机和网络设备：将计算机和其他网络设备连接到交换机上。

根据需要使用直连线、交叉线或光纤线等连接方式。

6. 测试网络连接：确保所有计算机和其他网络设备都能够互相通信。

可以使用 ping 命令或其他网络测试工具进行测试。

7.配置网络安全：根据需求配置网络安全措施。

可以设置访问控制列表（ACL）限制特定设备或用户的访问权限，配置防火墙规则来过滤网络流量，使用网络加密技术来保护数据传输等。

8.配置网络服务：根据需求配置网络服务，如域名系统（DNS）、动态主机配置协议（DHCP）、网络时间协议（NTP）等。

这些服务可以提供域名解析、自动分配IP地址和同步网络时间等功能。

9.实施网络监控：安装和配置网络监控工具来监视网络的性能和安全状况。

小型办公室的网络搭建解决方案11.26前言：拓扑结构设计是计算机网络设计的基础和起点，重要性是显而易见的。

在任何情况下，网络拓扑设计都是以在满足可靠性和安全性的基础上尽可能地降低费用、减少时延，提高链路利用率为基本原则来安排网络节点间的连接，并以此为基础来形成网络的拓扑。

接下来本文将结合网络拓扑设计来展示小型办公局域网是如何进行组网应用。

1、什么是网路拓扑结构网络拓扑结构是指用传输媒体互连各种设备的物理布局，特别是计算机分布的位置以及电缆如何通过它们。

设计一个网络的时候，应根据自己的实际情况选择正确的拓扑方式。

每种拓扑都有它自己的优点和缺点，常见的网络拓扑结构有：总线型、星型、环型、树型与网状型五种，其中局域网不能使用网状型。

2、小型办公局域网组网实例（1）案例简介一个小型公司，有20台电脑，每台电脑均配有100/1000M网卡。

已经接入了电话，购买了打印机和传真机进行日常办公。

为提高办公效率，共享资源，提升公司形象与总体竞争力，想组建小型办公网络，并接入因特网。

具体需求如下：①提供网内文件共享、打印机共享服务；②所有电脑自动获得IP地址配置信息；③为企业建立一个Web站点，供内部职工和因特网用户访问，对外展示宣传；④为员工建立公共的文件存储服务，以便文件共享，同时也提供一定空间存放私人数据；⑤为企业网接入因特网。

（2）需求分析结合上述用户需求，网络组网后需要实现以下功能：①Windows的文件共享、打印机共享；②DHCP服务；③WWW服务；④FTP服务；⑤接入Internet。

（3）网络拓扑结构选型根据当前最常用的局域网技术，我们对这次组建的局域网确定为：星型结构的快速以太网。

具体的方案是：中心结点采用1000M口加4个10G口的以太网交换机。

其中1000M口连接普通计算机，而因为大家都需要访问服务器，所以本网络流量最大的将是服务器，因此采用10G口连接服务器。

服务器将为网络提供WEB、FTP和DHCP服务。

小型办公局域网组建正文：一、引言：本文档旨在为小型办公局域网的组建提供详细指南，包括网络需求分析、硬件设备采购、网络架构设计、网络安全设置等方面。

通过本文档的参考，办公局域网的组建将更加顺利和高效。

二、网络需求分析：⒈办公局域网规模：确定需要连接的计算机数量，并分析计算机之间的数据传输需求。

⒉网络带宽需求：根据办公局域网中的应用需求，确定所需的网络带宽大小，以确保流畅的数据传输。

⒊网络可靠性要求：分析办公管理流程中对网络可靠性的要求，包括故障恢复时间和备份机制等。

⒋网络安全需求：确定办公局域网对外部网络的访问限制和安全防护措施。

三、硬件设备采购：⒈网络设备：根据网络需求分析结果，选择适当的交换机、路由器、防火墙等网络设备，并确保能够满足规划的局域网规模和性能要求。

⒉办公设备：采购符合网络需求的计算机、打印机、扫描仪等办公设备，并确保能够无缝连接到办公局域网。

四、网络架构设计：⒈网络拓扑结构：选择合适的局域网拓扑结构，如星型、总线型、环型等，根据办公局域网的规模和计算机之间的数据关系来确定。

⒉ IP地址规划：对于办公局域网中的每个计算机和网络设备，进行IP地址规划，以确保每个设备都能在局域网中正确识别。

⒊子网划分：根据办公局域网的规模和需求，划分子网以达到更好的网络管理和减少网络阻塞的目的。

⒋ VLAN划分：根据办公局域网中的不同部门或功能需求，划分VLAN，以提高局域网的性能和安全性。

五、网络安全设置：⒈访问控制：配置防火墙和访问控制列表（ACL）来限制网络上不必要的访问，并确保只有授权的用户可以访问办公局域网。

⒉数据加密：通过使用虚拟专用网络（VPN）等加密技术，对局域网中的数据进行加密传输，以防止敏感信息被窃取。

⒊安全策略：制定合适的网络安全策略，包括密码策略、访问策略、应急响应策略等，以确保网络的安全性和可靠性。

⒋定期评估：定期进行网络安全评估，发现潜在的安全隐患，并及时采取相应的修复措施。
