家用暖气循环泵安装示意图

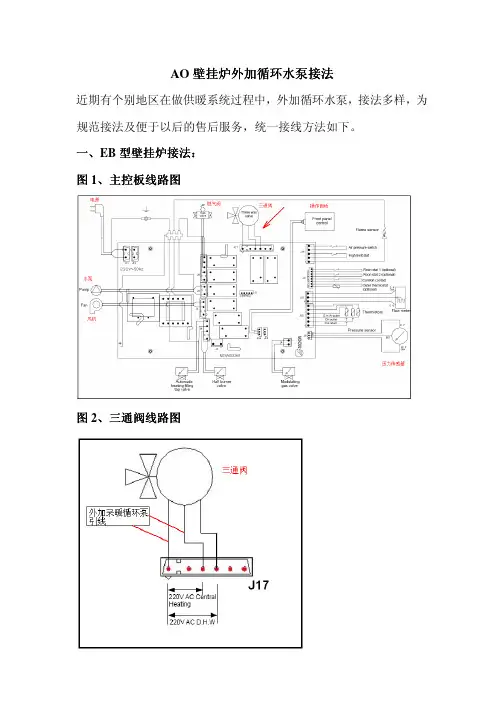

AO壁挂炉外加循环水泵接法
近期有个别地区在做供暖系统过程中，外加循环水泵，接法多样，为规范接法及便于以后的售后服务，统一接线方法如下。

：
型壁挂炉接法：
一、EB型壁挂炉接法
图1、主控板线路图
图2、三通阀线路图
首先在EB 型壁挂炉主控板上找到三通阀接线端口，拔出接线端，在图2相应的位置并上（引出）220V 电源直接和外加循环水泵联接，供水泵使用。

外加循环水泵功率不得超过300w 。

水泵要有可靠接地 ！
二、B 型壁挂炉接法型壁挂炉接法：：
方法1、
在壁挂炉自来水进水口处加装一（反向型）水流开关，（反向型：即常态闭合、动作断开。

即无水流动时闭合，有水流动时断开）。

在B 型壁挂炉主控板水泵的接线端口上引出220V 线，零线直接和外加水泵联接，相线经过水流开关后再和外加水泵联接。

此法可和壁挂炉采暖联动。

外加循环水泵功率不得超过300w 。

水泵要有可靠接地 ！ 方法2、
在外加循环水泵采暖系统中，供回水系统上需加装一0.3bar 压差旁通（或一可调式压差旁通），水泵直接外接在一带开关的三眼插座上，当采暖时打开外加水泵电源，不采暖时关闭外加水泵电源开关。

此法不可和壁挂炉采暖联动。

注意：在壁挂炉采暖系统设计中在壁挂炉采暖系统设计中，，尽量不要采用外加水泵尽量不要采用外加水泵的方式增的方式增加系统循环加系统循环。

宜采用降低系统循环阻力（增大主管道管径增大主管道管径、、采用管阻系数较小管材系数较小管材、、设计合理缩短管路设计合理缩短管路、、减少弯路等减少弯路等））方式来克服系统循环阻力环阻力。

空气能热泵安装示意图 This model paper was revised by the Standardization Office on December 10, 2020空气能热泵安装示意图及安装的注意事项总结首先讨论工程机的安装安装步骤:1、机组的定位，确定机组摆放位置，主要考虑楼面的承重，机组的进出风的影响。

2、基础制作，可以采用水泥或槽钢，基础必须在楼面的承重梁上。

3、摆放调整，确保机组摆放平稳，机组与基础之间采用减震橡胶垫。

4、水路系统的连接，主要是主机与水箱之间的水泵、阀类、过滤器等连接。

5、电气连接，主机电源线、水泵、电磁阀、水温传感器、压力开关、靶流开关等按接线图要求进行电气连接。

6、水路试压，检测管路连接有无漏水现象7、机器试运行，开机前，机组必须接地，采用兆欧表对机器机型绝缘性能检查。

检查无问题，开机运行。

采用万用表钳流表对机器的运行电流电压等参数进行检查。

8、管道保温，采用橡塑保温材料进行保温，外表面采用铝皮或薄镀锌钢板进行固定。

工程用机整体连接图家用机安装示意：家用机目前分为整体机和分体机两种形式整体机即冷凝器和水泵等全部集成在主机内，用户安装时只要将主机进出水管和水箱进行连接即可分体机即冷凝器铜管在水箱内部，用户安装时不仅要将进出水管和水箱进行连接还需要将冷媒进出管道与水箱进行连接。

安装注意事项：主机的安装1、热泵主机的安装与空调器室外机安装要求相同。

可安装在外墙、屋顶、阳台、地面上。

出风口应避开迎风方向。

2、主机与储水箱之间距离不得大于5米，标准配置为3米。

3、主机与四周墙壁或其它遮挡物之间距离不能太小。

4、如果装防雨棚保护主机以防止风吹日晒，则应注意保证主机换热器的吸热散热不受阻碍。

5、主机应安装在基础坚实的地方，并确保直立安装，并用地脚螺栓固定。

6、显示面板不要安装在浴室，以免因潮湿影响正常工作。

（二）贮水箱的安装1、贮水箱可随热泵室外机安装在室外，如阳台、屋顶、地面，亦可安装在室内。

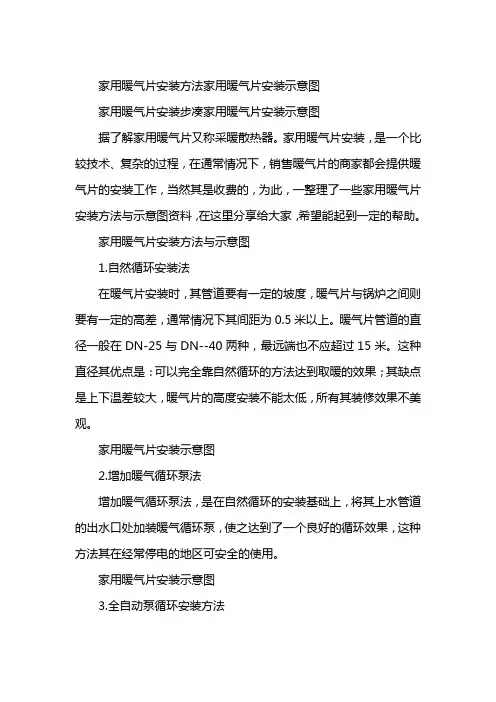

家用暖气片安装方法家用暖气片安装示意图家用暖气片安装步凑家用暖气片安装示意图据了解家用暖气片又称采暖散热器。

家用暖气片安装，是一个比较技术、复杂的过程，在通常情况下，销售暖气片的商家都会提供暖气片的安装工作，当然其是收费的，为此，一整理了一些家用暖气片安装方法与示意图资料，在这里分享给大家，希望能起到一定的帮助。

家用暖气片安装方法与示意图1.自然循环安装法在暖气片安装时，其管道要有一定的坡度，暖气片与锅炉之间则要有一定的高差，通常情况下其间距为0.5米以上。

暖气片管道的直径一般在DN-25与DN--40两种，最远端也不应超过15米。

这种直径其优点是：可以完全靠自然循环的方法达到取暖的效果；其缺点是上下温差较大，暖气片的高度安装不能太低，所有其装修效果不美观。

家用暖气片安装示意图2.增加暖气循环泵法增加暖气循环泵法，是在自然循环的安装基础上，将其上水管道的出水口处加装暖气循环泵，使之达到了一个良好的循环效果，这种方法其在经常停电的地区可安全的使用。

家用暖气片安装示意图3.全自动泵循环安装方法近几年随着地暖产品的兴起，其全自动泵循环安装方法的变形，就是把暖气片换成地热管道。

这种安装方法可以将暖气片完全的放在地面，使之让暖气片与锅炉之间不存在一定的高差；当然也可以起到良好的暖气循环效果，这种安装方便快捷、取暖效果显著，美观。

当然其缺点就是完全靠循环泵，在经常停电的地区中是无法使用的。

家用暖气片安装示意图暖气片安装步凑第一步：暖气片安装，先与暖气片销售商的技术人员一起进行实地测量设计，确定暖气片的型号、片数、进出水方式和具体的安装位置，技术员根据实际情况并与业主沟通，确定暖气片的型号、组数、每组片数和安装位置等，并与销售商签订暖气片购销合同。

第二步：暖气片安装，与暖气片施工单位签订施工协议，以确保施工质量和风险，一般施工单位要在施工协议上注明，暖气系统的施工至少要质保一个采暖季。

如果暖气片销售单位和施工单位为同一个单位势最好。

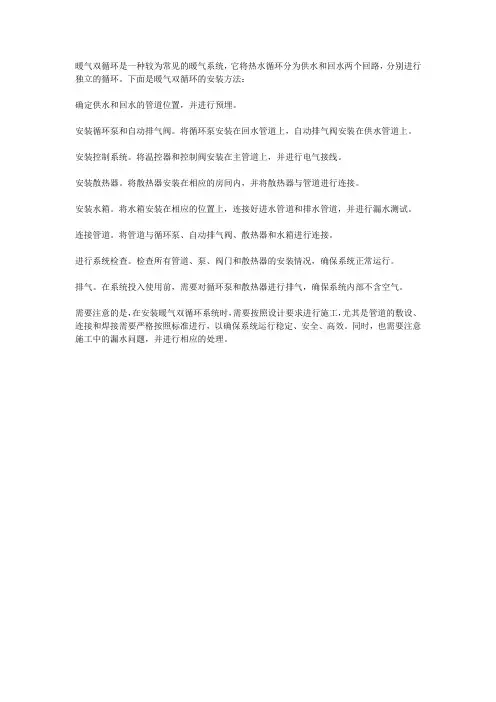

暖气双循环是一种较为常见的暖气系统，它将热水循环分为供水和回水两个回路，分别进行独立的循环。

下面是暖气双循环的安装方法：
确定供水和回水的管道位置，并进行预埋。

安装循环泵和自动排气阀。

将循环泵安装在回水管道上，自动排气阀安装在供水管道上。

安装控制系统。

将温控器和控制阀安装在主管道上，并进行电气接线。

安装散热器。

将散热器安装在相应的房间内，并将散热器与管道进行连接。

安装水箱。

将水箱安装在相应的位置上，连接好进水管道和排水管道，并进行漏水测试。

连接管道。

将管道与循环泵、自动排气阀、散热器和水箱进行连接。

进行系统检查。

检查所有管道、泵、阀门和散热器的安装情况，确保系统正常运行。

排气。

在系统投入使用前，需要对循环泵和散热器进行排气，确保系统内部不含空气。

需要注意的是，在安装暖气双循环系统时，需要按照设计要求进行施工，尤其是管道的敷设、连接和焊接需要严格按照标准进行，以确保系统运行稳定、安全、高效。

同时，也需要注意施工中的漏水问题，并进行相应的处理。

暖气循环泵安装方法
暖气循环泵的安装是暖通空调系统的重要环节，要求选择合适的安装方式以保证暖气
循环泵的整洁、准确、安全可靠。

具体安装步骤如下：
1.检查安装地点
在安装暖气循环泵之前，首先应该检查安装地点是否有明显的可能影响暖气循环泵安
装的因素，如潮湿、污染、腐蚀、强烈振动，以确保暖气循环泵可靠性。

2.安装暖气循环泵
根据暖气循环泵安装说明，决定暖气循环泵的安装方位，如安装在地面安装，应垫片
准备地面；安装在墙壁上，应把波纹管两端连接好，然后安装，使暖气循环泵和地面或墙
壁固定在一起，确保暖气循环泵垂直放置，安装要牢固，通电前确认暖气循环泵的接地，
采用锡焊或螺栓连接。

3.连接暖气循环泵接口及管件
要考虑暖气循环泵上下两端联通管件和泵体之间的热胀冷缩，尽量采用柔性管件消减
压力，一般不建议在水泵内部安装阀门。

在安装暖气循环泵时需装上水泵的各种附件，比如冷却水冷凝器、防喷罩、冷却器、
排气器等，并要牢固安装，并将其连接管路，以保证暖气循环泵正常运行。

5.进行电气接线工作
检查暖气循环泵电气接线是否专业、规范，接线要牢固可靠，电路要正确接入、断路
器和空气开关安装完毕后，通电前应确认暖气循环泵有接地，控制器用色线和绿色接地线
做良好的接线。

6.测试运行
电气接线工作完毕后，应检查安装的暖气循环泵及其相关设备是否有异常、是否漏水，并依据设备的要求进行调试，如有冷却水及水泵箱体，应把冷却水放入暖气循环泵，尽量
保证暖气循环泵尾水箱后部水位高于前部，然后完成控制器启动调试，最后进行漏水、泄漏、压力等检验，确认暖气循环泵安装完毕，检验合格后可供实际使用。

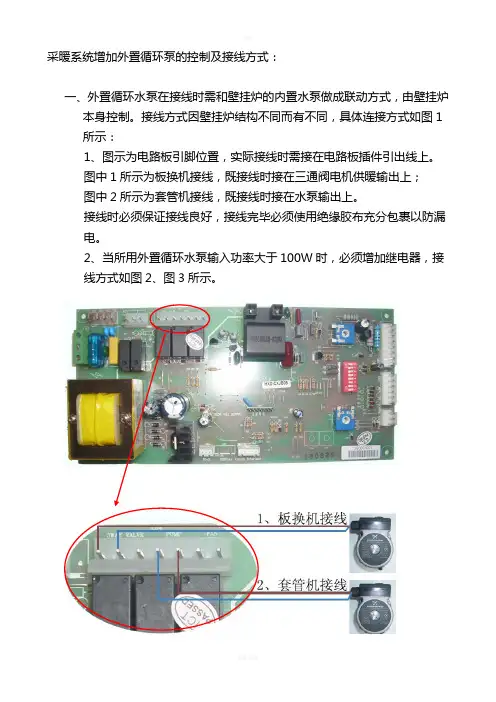

采暖系统增加外置循环泵的控制及接线方式：
一、外置循环水泵在接线时需和壁挂炉的内置水泵做成联动方式，由壁挂炉
本身控制。

接线方式因壁挂炉结构不同而有不同，具体连接方式如图1
所示：
1、图示为电路板引脚位置，实际接线时需接在电路板插件引出线上。

图中1所示为板换机接线，既接线时接在三通阀电机供暖输出上；
图中2所示为套管机接线，既接线时接在水泵输出上。

接线时必须保证接线良好，接线完毕必须使用绝缘胶布充分包裹以防漏电。

2、当所用外置循环水泵输入功率大于100W时，必须增加继电器，接
线方式如图2、图3所示。

图1 电路板接线位置示意图
二、采用外置循环水泵时，当水泵功率超过100W时，必须加装继电器做为
外置水泵供电。

图1示电路板输出只能做为继电器的工作电源，以免损坏电路板。

常用继电器有以下两种，接线方式采用如图2、图3所示：
1、四引脚继电器接法，继电器为220V交流，引脚为插件形式，接线
时需同时购买插件以保证接线良好。

图2 四引脚继电器接线示意图
2、采用接线座加继电器的接线方法，此种继电器容易购买一些，并且接线时用螺栓固定，更能保证接线良好。

但在安装时需注意接线顺序：
图3 继电器插座加继电器接线示意图
感谢下载!
欢迎您的下载，资料仅供参考。

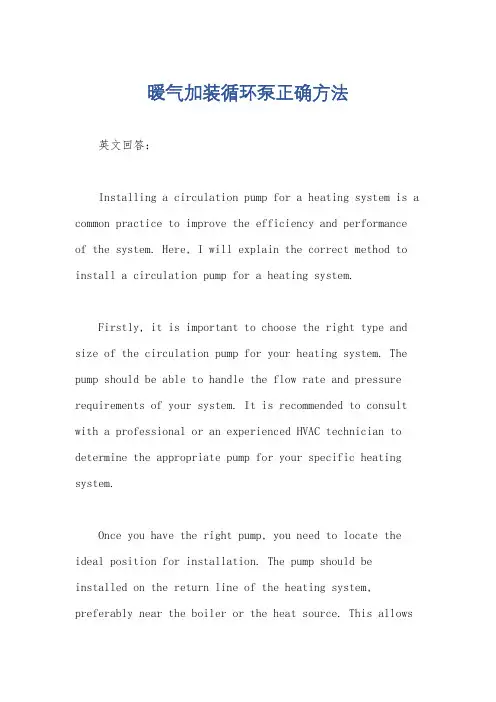

暖气加装循环泵正确方法英文回答：Installing a circulation pump for a heating system is a common practice to improve the efficiency and performance of the system. Here, I will explain the correct method to install a circulation pump for a heating system.Firstly, it is important to choose the right type and size of the circulation pump for your heating system. The pump should be able to handle the flow rate and pressure requirements of your system. It is recommended to consult with a professional or an experienced HVAC technician to determine the appropriate pump for your specific heating system.Once you have the right pump, you need to locate the ideal position for installation. The pump should be installed on the return line of the heating system, preferably near the boiler or the heat source. This allowsthe pump to effectively circulate the heated water throughout the system.Next, you need to ensure proper electrical connections for the pump. The pump should be connected to a dedicated electrical circuit with the correct voltage and amperage rating. It is crucial to follow the manufacturer's instructions and local electrical codes when making the electrical connections.After the electrical connections are done, you can proceed to install the pump in the chosen location. Make sure to use appropriate fittings and connectors to secure the pump in place and ensure a leak-free installation. Itis advisable to use isolation valves on both the supply and return lines to allow for easy maintenance and future repairs.Once the pump is installed, it is important to properly bleed the air from the system. This can be done by opening the air release valve on the pump or at other high pointsin the system. Bleeding the air ensures optimal performanceand prevents airlocks in the circulation.Finally, it is recommended to test the system after the pump installation. Check for any leaks, ensure proper water flow, and monitor the system's performance. If everythingis working correctly, you can adjust the pump speed or flow rate as needed to achieve the desired heating comfort.In conclusion, the correct method to install a circulation pump for a heating system involves choosing the right pump, locating the ideal position, making proper electrical connections, securing the pump in place, bleeding the air from the system, and testing the system's performance. Following these steps will ensure an efficient and effective heating system.中文回答：安装循环泵来提升暖气系统的效率和性能是一种常见的做法。

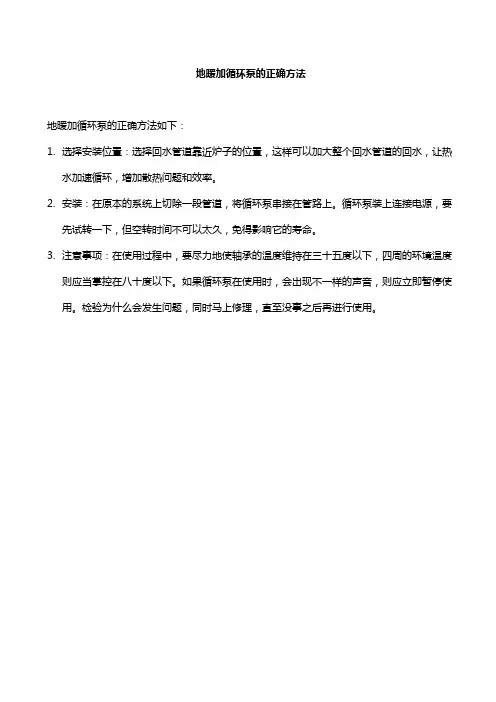

地暖加循环泵的正确方法
地暖加循环泵的正确方法如下：
1.选择安装位置：选择回水管道靠近炉子的位置，这样可以加大整个回水管道的回水，让热
水加速循环，增加散热问题和效率。

2.安装：在原本的系统上切除一段管道，将循环泵串接在管路上。

循环泵装上连接电源，要
先试转一下，但空转时间不可以太久，免得影响它的寿命。

3.注意事项：在使用过程中，要尽力地使轴承的温度维持在三十五度以下，四周的环境温度
则应当掌控在八十度以下。

如果循环泵在使用时，会出现不一样的声音，则应立即暂停使用。

检验为什么会发生问题，同时马上修理，直至没事之后再进行使用。

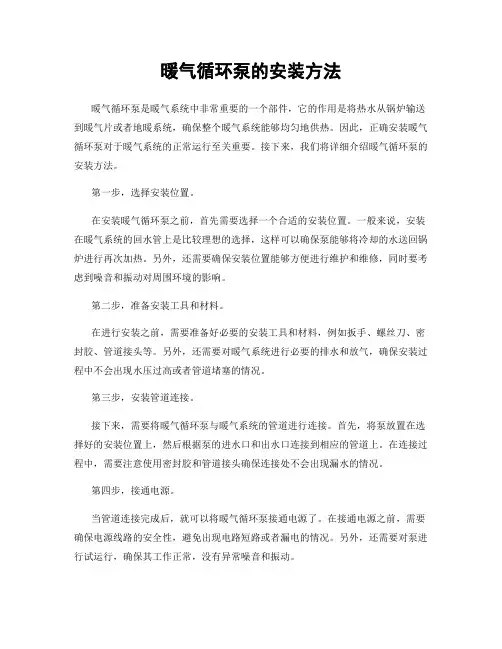

暖气循环泵的安装方法暖气循环泵是暖气系统中非常重要的一个部件，它的作用是将热水从锅炉输送到暖气片或者地暖系统，确保整个暖气系统能够均匀地供热。

因此，正确安装暖气循环泵对于暖气系统的正常运行至关重要。

接下来，我们将详细介绍暖气循环泵的安装方法。

第一步，选择安装位置。

在安装暖气循环泵之前，首先需要选择一个合适的安装位置。

一般来说，安装在暖气系统的回水管上是比较理想的选择，这样可以确保泵能够将冷却的水送回锅炉进行再次加热。

另外，还需要确保安装位置能够方便进行维护和维修，同时要考虑到噪音和振动对周围环境的影响。

第二步，准备安装工具和材料。

在进行安装之前，需要准备好必要的安装工具和材料，例如扳手、螺丝刀、密封胶、管道接头等。

另外，还需要对暖气系统进行必要的排水和放气，确保安装过程中不会出现水压过高或者管道堵塞的情况。

第三步，安装管道连接。

接下来，需要将暖气循环泵与暖气系统的管道进行连接。

首先，将泵放置在选择好的安装位置上，然后根据泵的进水口和出水口连接到相应的管道上。

在连接过程中，需要注意使用密封胶和管道接头确保连接处不会出现漏水的情况。

第四步，接通电源。

当管道连接完成后，就可以将暖气循环泵接通电源了。

在接通电源之前，需要确保电源线路的安全性，避免出现电路短路或者漏电的情况。

另外，还需要对泵进行试运行，确保其工作正常，没有异常噪音和振动。

第五步，调试和检查。

最后一步是对安装好的暖气循环泵进行调试和检查。

可以通过调节泵的流量阀和速度控制器来调整水流速度和压力，确保暖气系统能够稳定供热。

同时，还需要对泵的工作状态进行检查，确保其在运行过程中没有异常情况出现。

总结。

通过以上的步骤，我们可以完成暖气循环泵的安装工作。

在安装过程中，需要注意安全和细节，确保每一个步骤都能够正确进行。

只有这样，才能保证暖气系统的正常运行和供热效果。

希望以上内容能够对大家有所帮助，谢谢！。

暖气循环泵怎么安装家用暖气安装虽然并不是很难，但也分为不同的步骤，定位、开槽、布管路、安装集分水器等，每一步都影响到最终的采暖效果。

冬季是暖气供应的高峰，很多家庭都喜欢自己安装暖气循环泵，来满足供暖。

但是家庭的暖气循环泵怎么安装呢?今天装修网装修界小编就来教大家暖气循环泵的相关知识，想要安装暖气循环泵的网友们可要看仔细咯。

一、家用暖气循环泵如何安装家用暖气循环泵安装在暖气系统中强迫系统中的介质(水)实行循环,这种循环也称强迫循环,它与重力自然循环比较具有很突出的优点。

具体步骤如下： 1.暖气循环泵安装前应检查循环泵进出水口是否有异物堵塞。

2.暖气循环泵装入系统前应将系统管道内的杂物冲洗干净，以免循环泵运转时杂物缠绕叶轮造成堵转。

3.暖气循环泵安装时应用力轻柔，请勿大力，以免损坏泵体。

4.暖气循环泵的进、出口都要设有由任(活接头)，以便装拆。

5.暖气循环泵安全接线，连线要采用带地线的三股线的插头，地线端与电机外壳联接，以保证安全。

6.暖气循环泵噪声低，检查是否转动时，需用螺丝刀顶住耳朵细听。

7.部分暖气循环泵泵内潜水转动部分利用水润滑，因此，请勿长时间无水运行。

二、家用暖气循环泵多少钱家用暖气循环泵总体来说价格都不是很高，而且使用寿命跟价格不一定成正比，一些价格便宜的家用暖气循环泵照样可以用很多年。

相反，安装价格昂贵的家用暖气循环泵，但使用不当，或者安装的不好，照样用不了多久。

下面就为大家推荐几款口碑比较好的家用暖气循环泵。

1.格兰富的UPS系列 2.恩普EP-XB500型泵 3.威乐(超静音的屏蔽循环泵)这些虽然都是比较有名的牌子，但是价格上比不算很贵，这些一般的家用暖气循环泵就100多点，贵点的要400—600，用户可以根据自身需求来选购。

上面就是装修界小编介绍的暖气循环泵的相关知识，如果有想要自己动手安装暖气循环泵的网友，可以参考装修界小编的介绍哦，如果不放心自己安装的可以找专业人士解决，希望上面的内容对大家有帮助。

识读热水循环泵的电气控制线路图步骤生活用热水主要是洗脸、洗衣、食堂洗涤及洗澡等，所需温度各异，一般在30～60℃。

热水的供水温度应高于用水点的用水温度，供水温度要比用水温度至少多5℃，即供水出口温度不低于55～65℃，设计时应按65～70℃考虑。

设定为55℃启泵，65℃停泵。

下面以民用建筑的热水循环泵为例加以说明。

1.线路的构成热水循环泵一般安装在热水系统的管道上，两台泵一台工作，一台备用。

受安在回水管上的同一个电接点温度计ST掌握，或受楼宇自动化（BAS）系统、计算机数字式直接掌握（DDC）空调自控系统掌握，如图所示。

当掌握温度低于给定值时,ST的触头ST(5-7)闭合,当温度上升到限定值时,ST的触头ST(5-11)闭合。

当开关SM处于SM(1-5)闭合位置时,则中间继电器KA1、KA2受电接点温度计ST掌握。

SM处于SM（1－3）闭合位置时，则中间继电器KA1、KA2不受ST掌握，而由楼宇自动化系统BAS或计算机系统掌握。

转换开关SA可以使水泵处于自动、零位或手动工作方式。

图两台热水循环泵温度自动掌握转换电气掌握线路2.线路的工作原理（1）手动掌握合上自动开关QF1（或QF2），将转换开关SA转至“手动”位置。

其触点1—2及7—8闭合。

按下启动按钮SB2，接触器KM1的线圈通电，其主触头闭合，KM1的常开帮助触头KM1（19–21）闭合自锁，电动机M1启动。

按下停止按钮SB1，接触器KM1的线圈失电，其主触头断开，电动机M1停转。

2号泵电动机由启动按钮SB4和停止按钮SB3进行手动掌握，原理与1号泵电动机类似。

（2）自动掌握合上自动开关QF1（或QF2），将转换开关SA转至“自动”位置，其触点3—4及5—6闭合。

当温度低于给定值时，ST的触头ST（5–7）闭合，使KA1线圈得电，KA1的常开触头KA1（5–7）、KA1（25–27）均闭合，使接触器KM1和时间继电器KT1得电吸合，KM1的主触头闭合，KM1的常闭帮助触头KM1（43–37）断开对KM2和KT2联锁，1号泵电动机启动；时间继电器KT1的常开触头KT1（27–29）闭合，经过预定的时间后，KT1的常开触头KT1（1–13）延时闭合，使KA3得电吸合自锁，KA3的常开触头KA3（41–43）闭合，为启动2号泵电动机做好预备。

供暖系统中循环泵的作用与安装方法
供暖系统中循环泵的作用与安装方法
前言：在我们采暖系统中散热器循环泵,我们可以把它看做是整个供暖系统的心脏,是他源源不断的,把热水抽进供暖系统中,然后把系统中的冷水排放掉,来促进整个供暖系统循环不断,为了我们高效散热器,下面让我们一起看看,散热器循环泵都有哪些用途。

供暖系统中-散热器循环泵用途:
1.供热系统、太阳能、热泵热水器增压循环；
2.家庭生活热水循环、自来水增压；
3.冷却器、空调系统的液体循环；
4.壁挂炉、散热片、地暖增压循环,调节房间温度；
5.地暖循环用 ;热水供暖系统;工业循环系统(燃气、电锅炉)；
供暖系统中-散热器循环泵安装使用方法:
1.安装前应检查循环泵进出水口是否有异物堵塞；
2.装入系统前应将系统管道内的杂物冲洗干净,以免循环泵运转时杂物缠绕叶轮造成堵转；
3.安装时应用力轻柔,请勿大力,以免损坏泵体；
4.循环泵的进、出口都要设有由任(活接头),以便装拆；
5.安全接线,连线要采用带地线的三股线的插头, 地线端与电机外壳联接,以保证安全；
6.本产品噪声低,检查是否转动时,需用螺丝刀顶住耳朵细听。

邻居安装暖气循环泵导致我家不热怎么办？这是一个让人头疼的问题。

暖气是我们冬天生活中必不可少的设施，但是如果遇到这种问题，我们该怎么办呢？
我们需要了解暖气循环泵的作用。

暖气循环泵是将热水从锅炉输送到暖气片的关键设备，它能够提高热水的流速和压力，从而让暖气片更快地散热，使室内温度更加舒适。

如果邻居安装了暖气循环泵，却没有考虑到对周围邻居的影响，就可能会导致我们家的暖气不热。

那么，我们应该如何解决这个问题呢？以下是一些可能的解决方案：
1.与邻居协商
我们可以尝试与邻居协商解决问题。

可以向邻居说明自己的情况，让他们了解到他们的行为对周围邻居造成的影响，并希望他们能够考虑到周围邻居的利益。

如果邻居愿意配合，可以一起调整暖气循环泵的使用时间，或者减小水流速度，以减少对周围邻居的影响。

2.安装隔音设施
如果邻居不愿意配合，我们可以考虑安装隔音设施来减少噪音的影响。

可以在墙壁上安装隔音板或者隔音毡，或者在暖气管道上安装隔音套管，来减少噪音的传播。

这样可以在一定程度上减轻邻居安装暖气循环泵对我们家的影响。

3.更换暖气管道
如果以上两种方法都无法解决问题，我们可以考虑更换暖气管道。

可以选择使用隔音效果更好的管道，或者改变管道的走向，以减少噪音的传播。

这种方法需要投入一定的成本和时间，但是可以从根本上解决问题。

邻居安装暖气循环泵导致我们家不热，是一个让人头疼的问题。

但是我们可以通过与邻居协商、安装隔音设施或者更换暖气管道等方法来解决问题。

无论采取哪种方法，我们都需要与邻居保持良好的沟通和合作，以达到双方都能接受的解决方案。

太阳能供暖系统设计与安装
286
图11-34 三泵系统：三泵停转时的循环水路
当然由于自然循环动力较小，循环流速慢，且水箱的储热能力有限，太阳能集热器的水温会迅速升高，但集热系统的自然循环仍在进行着，即使水箱内水温接近或达到沸点，仍可通过汽化散热把热量带走，从而避免系统过热，造成器件损伤，为等待整个系统恢复正常争取了时间。

11.7.2 双泵循环系统
1．双泵系统：夏季循环水路
为降低系统成本，我们也可采用双泵系统。

下边我们先对夏季循环水路进行分析。

如图11-35所示，温差泵的两个探头分别放置在太阳能集热器上集管的
B 处和水窖内。

在夏季，关闭冬夏季阀门和定时循环泵，当晴天有太阳时，温差循环泵两个探头的温差达到
设定值时，温差循环泵启动运行，循环水流沿F
→C →E →H →A →B →G →F 方向流动，从集热器获得的热能传输到水箱，再从水箱传输到水窖，完成储热过程。

图11-35 双泵系统：夏季循环水路图。

家用暖气循环泵安装示意图循环泵的作用:循环泵安装在暖气系统中强迫系统中的介质(水)实行循环,这种循环也称强迫循环,它与重力自然循环比较具有很突出的优点:简化安装在自然循环情况下,系统的循环压力来自水的比重差,所产生的循环压力通常只有大气压的千分之几,因此,往往在系统中出现一个气泡就会严重阻碍循环的实现。

使用了循环泵后，使暖气的安装大大简单化。

随意布局在自然循环情况下，为了保证系统的循环压力，暖气片和炉具必须在重力方向离开必要的距离，由此产生了“散热器高挂”或“炉具入地”等问题。

采用强迫循环，不用考虑散热器及炉具的相对位置，甚至炉具高于散热器，也不会影响系统的循环。

优化系统由于自然循环的动力很小，因此通常采用很粗的干管以减小系统阻力，即便如此，系统也经常出现循环或散热问题。

使用了循环泵后，可以适当减小干管的直径，从而简化安装、优化循环、美化外观。

节省开支自然循环的最大的缺点是散热器利用效率低。

一般情况下散热器的上下温度差高达40度以上。

采用强迫循环，可以减少散热器的上下温差。

按相同的散热量计算，估计可以节省散热片20—30%。

加上由于减小干管的因素，每个系统可以节省一笔可观的费用。

安装使用方法:一、使用注意事项1.安装前应检查循环泵进出水口是否有异物堵塞；2.装入系统前应将系统管道内的杂物冲洗干净，以免循环泵运转时杂物缠绕叶轮造成堵转；3.安装时应用力轻柔，请勿大力，以免损坏泵体；4.循环泵的进、出口都要设有由任（活接头），以便装拆。

5.安全接线，连线要采用带地线的三股线的插头，地线端与电机外壳联接，以保证安全。

6.本产品噪声低，检查是否转动时，需用螺丝刀顶住耳朵细听。

7.恩普EP-XB500型泵内潜水转动部分利用水润滑，因此，请勿长时间无水运行。

二、安装位置示意图注意:(表示三个正确安装位置，安装时任选其一)三\家用暖气循环泵安装、安法及使用注意事项1.泵体必须保持水平，倒置和直立的都是错误的。

循环水管安装图1.回水器安装方法热水循环系统的热水管与回水管，是一条连通的管道，如果热水管的起点是热水器的话，那热水管的终点就是回水器。

热水管少不了支管，所以即使安装了回水管，依然需要放掉少量冷水，但是支管的长度都不会太长，一般三秒左右即可放干净。

2.热水循环管道做法下图是热水循环管道最普遍的做法，在热水器热水管道的最远端用水点前加入三通，将管道分支进入龙头内置。

热水循环时，回水器会把热水管主干部分冷水抽走，支管部分仍然是冷水，只有将该段管内的水放干净后，才能使用到热水！上图就是秒出热水示意图，整条热水管道都不使用三通口做分支，将热水管道直接连到水龙头位置，使用带牙三通做为龙头接口，再次弯管到下一个龙头。

这样做使用的弯头太多，热水管道的压力也可能会大大降低，不利于使用。

秒出热水虽然能实现，但是做出来的效果可能不太理想，不建议大家用这种夸张做法。

3.秒出热水循环做法有人曾经说过“秒出热水不是梦”，也有人觉得这是一种一种夸张的说法。

其实我个人认为做到秒出热水并不夸张，夸张的只不过是他的做法。

4.止回阀在热水循环系统中，还有一个关键点，那就是需要加入一个止回阀。

止回阀又称逆止阀、单向阀、逆流阀、和背压阀。

止回阀属于一种自动阀门，其主要作用是防止冷水倒流、防止泵及驱动电动机反转，以及容器介质的泄放。

如果不加入止回阀会是怎样呢？当我们在需要使用热水时，由于冷水管压力较大，如果不加入止回阀，那么冷水就会通过回水管，直接流到水龙头位置。

5.经过热水器的水，不管是压力，还是流量，远远都比不上原来水管自有的压力与流量。

使用热水时，由于冷水管压力与流量都大，原本热水龙头也会出冷水。

回水器位置的具体安装方法是，回水管加入止回阀，然后加上三通用来接冷水进水，再接入回水器。

而回水器出水则直接接入热水器进水。

热循环水泵的安装方法
热循环水泵的安装方法包括以下步骤：
1.确定水泵的安装位置，确保水泵能够满足系统的需求，
并且便于维护和操作。

2.安装水泵的基础，确保基础的平整度和稳定性。

3.将水泵安装在基础上，调整水泵的位置，确保水泵的进
出口与管路连接顺畅。

4.连接电源和水路，确保水泵的正常运行。

5.调试水泵，检查水泵的运行是否正常，并且对系统进行
测试。

需要注意的是，在安装水泵时应该考虑到管道的重量和压力对水泵的影响，并且应该根据实际情况进行调整和维护。
