暖气片安装图解

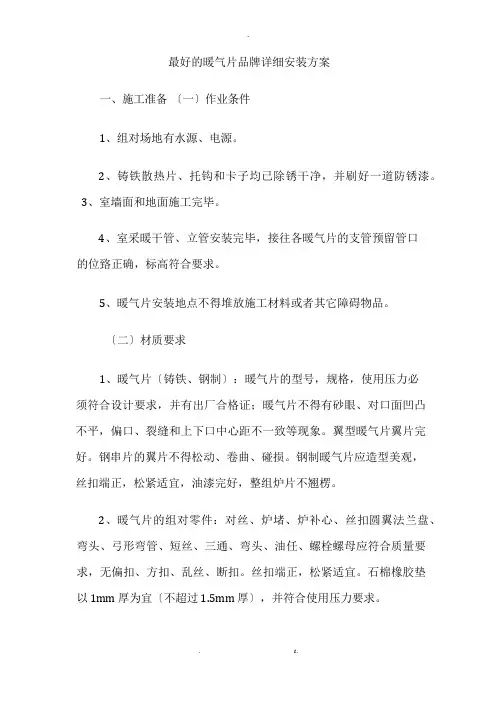

最好的暖气片品牌详细安装方案一、施工准备〔一〕作业条件1、组对场地有水源、电源。

2、铸铁散热片、托钩和卡子均已除锈干净，并刷好一道防锈漆。

3、室墙面和地面施工完毕。

4、室采暖干管、立管安装完毕，接往各暖气片的支管预留管口的位臵正确，标高符合要求。

5、暖气片安装地点不得堆放施工材料或者其它障碍物品。

〔二〕材质要求1、暖气片〔铸铁、钢制〕：暖气片的型号，规格，使用压力必须符合设计要求，并有出厂合格证；暖气片不得有砂眼、对口面凹凸不平，偏口、裂缝和上下口中心距不一致等现象。

翼型暖气片翼片完好。

钢串片的翼片不得松动、卷曲、碰损。

钢制暖气片应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。

2、暖气片的组对零件：对丝、炉堵、炉补心、丝扣圆翼法兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓螺母应符合质量要求，无偏扣、方扣、乱丝、断扣。

丝扣端正，松紧适宜。

石棉橡胶垫以 1mm 厚为宜〔不超过 1.5mm 厚〕，并符合使用压力要求。

3、其它材料：圆钢、拉条垫、托钩、固定卡、膨胀螺栓、钢管、冷风门、机油、铅油、麻线、防锈漆及水泥的选用应符合质量和规要求。

〔三〕工器具1、机具：台钻、手电钻、冲击钻、电动试压泵、砂轮锯、套丝机。

2、工具铸铁暖气片组对架子，对丝钥匙、压力案子、管钳、铁刷子、锯条、手锤、活扳子、套丝板、自制扳子、錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、暖气片运输车等。

3、量具：水平尺、钢尺、线坠、压力表。

二、质量要求〔一〕主控工程1、暖气片组对后，以及整组出厂的暖气片在安装之前应作水压试验。

试验压力如设计无要求时应为工作压力的 1.5 倍，但不小于 0.6MPa。

2、辐射板在安装前应作水压试验，如设计无要求时试验压力应为工作压力 1.5 倍，但不得小于 0.6MPa。

3、水安全装的辐射板应有不小于5‰的坡度坡向回水管。

辐射板管道及带状辐射板之间的连接，应使用法兰连接。

4、水泵、水箱等辅助设备安装的质量检验与验收应按下表 1 和表 2 的规定执行。

我一直认为暖气片其实是最符合南方间歇采暖需求的采暖方式，因为暖气片升温快，降温也快，很符合咱们上班人士的使用习惯，早上出门关掉，晚上回家再开；气温突然回升，感觉并不太冷，那就可以停开几天。

唯一缺点可能就是占用一点墙面空间，一般房间都还好，能找到位置安装（一般建议窗下，效果最好），可能客餐厅比较难找到空闲的墙面位置。

暖气片可以新房安装，也可以装修好的房子做明装暖气片，那我们先了解一套暖气片系统需要哪些组件：1. 壁挂炉：通过燃烧天然气加热热水，锅炉水泵提供热水循环动力。

2. 分集水器：章鱼式安装方式需要用的配件，原理类似地暖的分集水器，提前把每一组暖气片的热水进行分配。

3. 管道：输送热水，常见的材质有铝塑复合管、PPR稳态管、PB管，少数公司为了降低成本，可能使用普通的PPR 管，一般我是不推荐；还有少量用PE-X管来做，一般是该公司做地暖剩下来的管道，可以降低公司成本，用是完全可以用的，只是这种管道一般都有颜色，红的紫的黄的灰的等等，管道出墙的那一段会比较难看，客户一般比较接受纯白色的管道，其他颜色肯定太突兀了。

4. 暖气片：散热主体，南方市场一般最常见的就是钢制板式暖气片（欧洲大量使用的暖气片类型），少量会用压铸铝，更少量的会用中国北方集中供暖常用的铜铝复合暖气片（时间久了会有热衰减），下面我讲的暖气片内容会以钢制板式暖气片为例。

5. 控温阀门：控制每一组暖气片的流量达到温度的调节，分为普通手动阀门和带温包自动阀门。

6. 水质保护剂：保护系统不被氧化腐蚀，常见的就英国费诺克斯F1或者英国阿克索罗A-1000。

7. 压差旁通阀：当系统部分负荷时，如果不安装压差旁通阀，可能会导致阀门或者管道产生噪音，特别是双管并联系统，这个我是深有体会，有的时候管道都在震动。

8. 自动排气阀：明装的时候，很可能管道需要从顶走，这样管道高处容易集气，增加一个自动排气阀会方便排气。

好了，上面就是一套暖气片系统需要的配件，那接下来我介绍下暖气片安装的三种方式，分别为章鱼式、双管并联异程、双管并联同程。

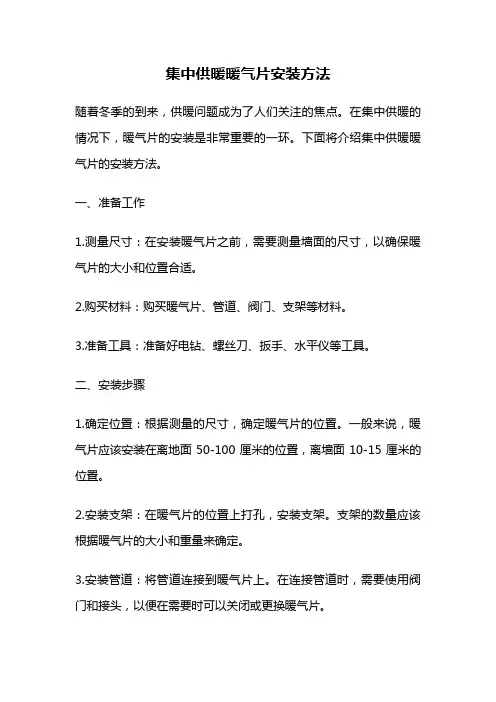

集中供暖暖气片安装方法随着冬季的到来，供暖问题成为了人们关注的焦点。

在集中供暖的情况下，暖气片的安装是非常重要的一环。

下面将介绍集中供暖暖气片的安装方法。

一、准备工作1.测量尺寸：在安装暖气片之前，需要测量墙面的尺寸，以确保暖气片的大小和位置合适。

2.购买材料：购买暖气片、管道、阀门、支架等材料。

3.准备工具：准备好电钻、螺丝刀、扳手、水平仪等工具。

二、安装步骤1.确定位置：根据测量的尺寸，确定暖气片的位置。

一般来说，暖气片应该安装在离地面50-100厘米的位置，离墙面10-15厘米的位置。

2.安装支架：在暖气片的位置上打孔，安装支架。

支架的数量应该根据暖气片的大小和重量来确定。

3.安装管道：将管道连接到暖气片上。

在连接管道时，需要使用阀门和接头，以便在需要时可以关闭或更换暖气片。

4.安装暖气片：将暖气片放在支架上，用螺丝固定。

在固定暖气片时，需要使用水平仪来确保暖气片水平。

5.连接电源：将暖气片连接到电源上。

在连接电源时，需要注意电压和电流的要求，以免损坏暖气片。

6.测试：在安装完成后，需要测试暖气片的工作情况。

可以打开阀门，检查管道是否漏水，以及暖气片是否能够正常加热。

三、注意事项1.安装暖气片时，需要注意安全。

在使用电钻等工具时，需要戴好手套和护目镜，以免受伤。

2.在安装暖气片之前，需要关闭供暖系统，以免影响其他房间的供暖。

3.在安装暖气片时，需要注意管道的走向和角度。

管道的走向应该尽量避免弯曲和拐角，以免影响水流。

4.在安装暖气片时，需要注意暖气片的大小和重量。

如果暖气片太大或太重，需要增加支架的数量和强度。

5.在安装暖气片时，需要注意阀门和接头的选择。

阀门和接头的质量和型号应该与管道和暖气片相匹配，以免出现漏水或其他问题。

集中供暖暖气片的安装是一项非常重要的工作。

只有正确安装，才能保证供暖系统的正常运行，为人们带来温暖和舒适。

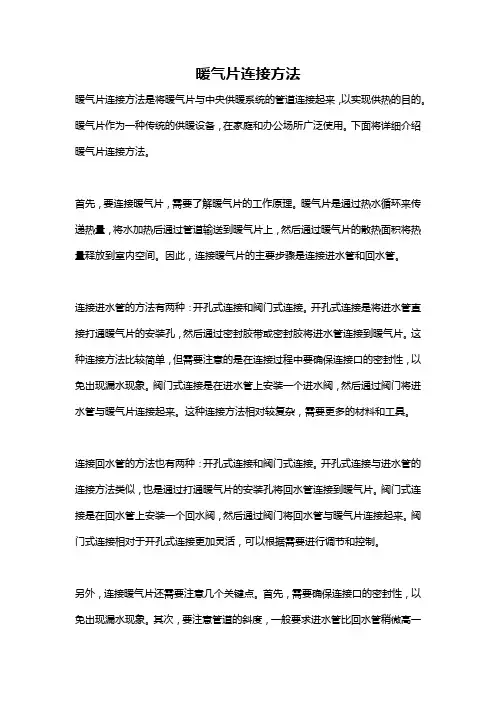

暖气片连接方法暖气片连接方法是将暖气片与中央供暖系统的管道连接起来，以实现供热的目的。

暖气片作为一种传统的供暖设备，在家庭和办公场所广泛使用。

下面将详细介绍暖气片连接方法。

首先，要连接暖气片，需要了解暖气片的工作原理。

暖气片是通过热水循环来传递热量，将水加热后通过管道输送到暖气片上，然后通过暖气片的散热面积将热量释放到室内空间。

因此，连接暖气片的主要步骤是连接进水管和回水管。

连接进水管的方法有两种：开孔式连接和阀门式连接。

开孔式连接是将进水管直接打通暖气片的安装孔，然后通过密封胶带或密封胶将进水管连接到暖气片。

这种连接方法比较简单，但需要注意的是在连接过程中要确保连接口的密封性，以免出现漏水现象。

阀门式连接是在进水管上安装一个进水阀，然后通过阀门将进水管与暖气片连接起来。

这种连接方法相对较复杂，需要更多的材料和工具。

连接回水管的方法也有两种：开孔式连接和阀门式连接。

开孔式连接与进水管的连接方法类似，也是通过打通暖气片的安装孔将回水管连接到暖气片。

阀门式连接是在回水管上安装一个回水阀，然后通过阀门将回水管与暖气片连接起来。

阀门式连接相对于开孔式连接更加灵活，可以根据需要进行调节和控制。

另外，连接暖气片还需要注意几个关键点。

首先，需要确保连接口的密封性，以免出现漏水现象。

其次，要注意管道的斜度，一般要求进水管比回水管稍微高一些，这样可以保证水能够自然流动。

此外，还要确保管道的安装牢固，避免管道松动或漏水。

在连接暖气片时，还需要注意一些安全事项。

首先，在连接过程中要确保电源已经断开，避免触电危险。

其次，在操作过程中要注意个人安全，避免受伤。

最后，连接完成后，需要进行实际测试，确保暖气片能够正常工作，并且不出现漏水等问题。

总之，暖气片连接方法包括连接进水管和回水管两个步骤。

其中，进水管的连接方法有开孔式连接和阀门式连接两种，回水管的连接方法也有开孔式连接和阀门式连接两种。

在进行连接时，需要注意密封性、管道斜度和安装牢固等方面，保证连接的稳固和安全。

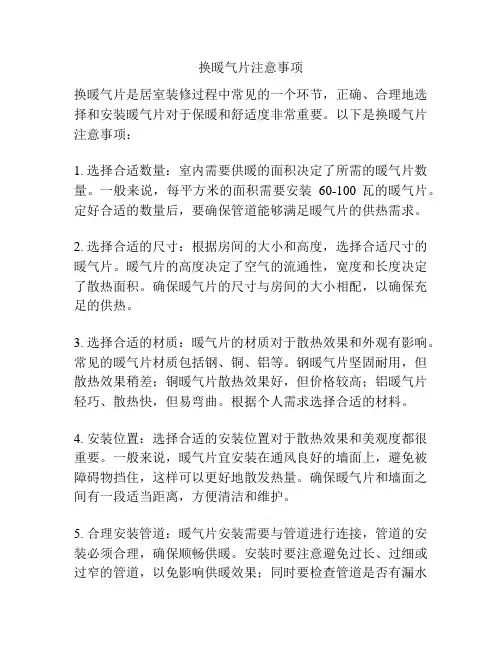

换暖气片注意事项换暖气片是居室装修过程中常见的一个环节，正确、合理地选择和安装暖气片对于保暖和舒适度非常重要。

以下是换暖气片注意事项：1. 选择合适数量：室内需要供暖的面积决定了所需的暖气片数量。

一般来说，每平方米的面积需要安装60-100瓦的暖气片。

定好合适的数量后，要确保管道能够满足暖气片的供热需求。

2. 选择合适的尺寸：根据房间的大小和高度，选择合适尺寸的暖气片。

暖气片的高度决定了空气的流通性，宽度和长度决定了散热面积。

确保暖气片的尺寸与房间的大小相配，以确保充足的供热。

3. 选择合适的材质：暖气片的材质对于散热效果和外观有影响。

常见的暖气片材质包括钢、铜、铝等。

钢暖气片坚固耐用，但散热效果稍差；铜暖气片散热效果好，但价格较高；铝暖气片轻巧、散热快，但易弯曲。

根据个人需求选择合适的材料。

4. 安装位置：选择合适的安装位置对于散热效果和美观度都很重要。

一般来说，暖气片宜安装在通风良好的墙面上，避免被障碍物挡住，这样可以更好地散发热量。

确保暖气片和墙面之间有一段适当距离，方便清洁和维护。

5. 合理安装管道：暖气片安装需要与管道进行连接，管道的安装必须合理，确保顺畅供暖。

安装时要注意避免过长、过细或过窄的管道，以免影响供暖效果；同时要检查管道是否有漏水或渗漏现象，确保系统的完整性和安全性。

6. 安全防护措施：安装暖气片时，要注意安全防护措施，防止暖气片对人体造成伤害。

暖气片的表面温度较高，要避免直接接触以免烫伤；同时要考虑有小孩或宠物的家庭，采取防护措施来避免他们接近暖气片。

7. 定期清洁和维护：安装完成后，定期清洁和维护暖气片是保证其正常运行和延长使用寿命的关键。

定期清理暖气片表面的灰尘和污垢，以确保正常散热。

如果发现暖气片有漏水、不热或其他故障现象，一定要及时找专业人员进行检修和维护。

总之，换暖气片是装修过程中不可或缺的一环，正确选择和安装暖气片对于室内的温暖和舒适度非常重要。

在安装时，要注意数量、尺寸、材质以及安装位置和管道的合理性，同时要注重安全防护和定期的清洁维护工作。

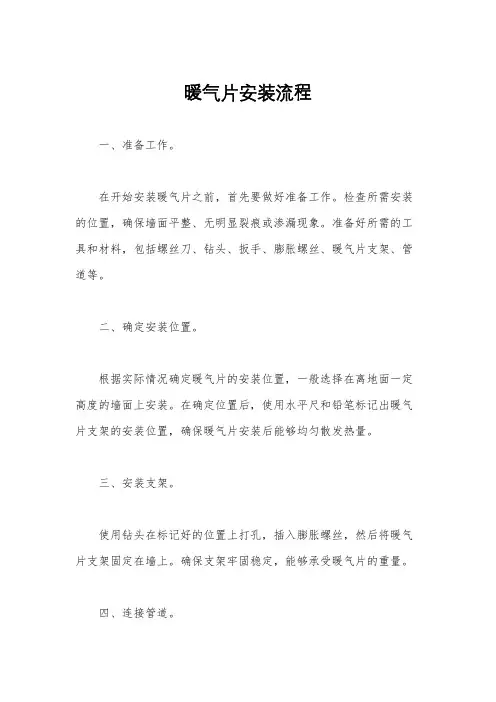

暖气片安装流程一、准备工作。

在开始安装暖气片之前，首先要做好准备工作。

检查所需安装的位置，确保墙面平整、无明显裂痕或渗漏现象。

准备好所需的工具和材料，包括螺丝刀、钻头、扳手、膨胀螺丝、暖气片支架、管道等。

二、确定安装位置。

根据实际情况确定暖气片的安装位置，一般选择在离地面一定高度的墙面上安装。

在确定位置后，使用水平尺和铅笔标记出暖气片支架的安装位置，确保暖气片安装后能够均匀散发热量。

三、安装支架。

使用钻头在标记好的位置上打孔，插入膨胀螺丝，然后将暖气片支架固定在墙上。

确保支架牢固稳定，能够承受暖气片的重量。

四、连接管道。

根据暖气片的型号和安装位置，确定好管道的连接方式和长度。

使用扳手将管道连接好，确保连接处不漏水，可以采用管道胶进行密封处理。

五、安装暖气片。

将暖气片放置在安装好的支架上，根据暖气片的设计要求，使用螺丝刀将暖气片固定在支架上。

注意调整暖气片的倾斜角度，确保暖气片能够均匀散发热量。

六、调试。

安装完成后，打开供暖阀门，检查暖气片是否正常工作。

可以用手触摸暖气片表面，确认暖气片是否能够散发热量。

同时检查管道连接处是否有漏水现象，如有漏水及时进行处理。

七、清洁。

安装完成后，清理安装现场，清除墙面上的灰尘和杂物，确保安装现场整洁干净。

八、使用注意事项。

在使用暖气片时，要定期清洁暖气片表面，确保散热效果。

同时要注意防止暖气片表面受到损坏，避免影响散热效果。

总结，暖气片的安装流程并不复杂，只要按照上述步骤进行操作，就可以顺利完成安装。

在安装过程中要注意安全，确保暖气片的正常使用。

希望以上内容能够对您有所帮助，祝您安装顺利！。

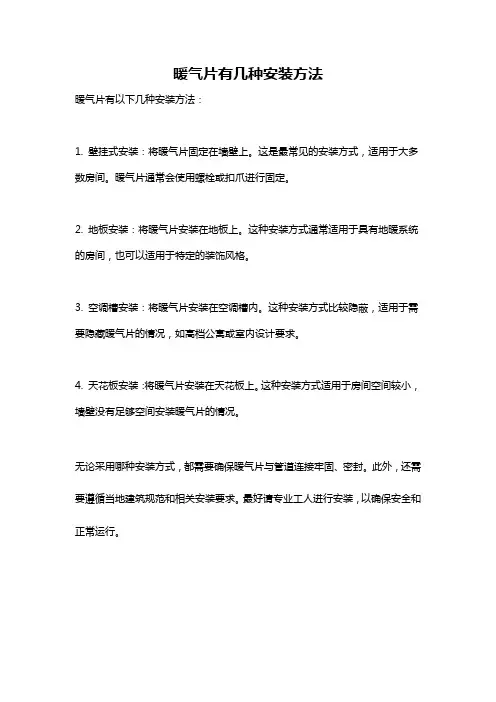

暖气片有几种安装方法
暖气片有以下几种安装方法：
1. 壁挂式安装：将暖气片固定在墙壁上。

这是最常见的安装方式，适用于大多数房间。

暖气片通常会使用螺栓或扣爪进行固定。

2. 地板安装：将暖气片安装在地板上。

这种安装方式通常适用于具有地暖系统的房间，也可以适用于特定的装饰风格。

3. 空调槽安装：将暖气片安装在空调槽内。

这种安装方式比较隐蔽，适用于需要隐藏暖气片的情况，如高档公寓或室内设计要求。

4. 天花板安装：将暖气片安装在天花板上。

这种安装方式适用于房间空间较小，墙壁没有足够空间安装暖气片的情况。

无论采用哪种安装方式，都需要确保暖气片与管道连接牢固、密封。

此外，还需要遵循当地建筑规范和相关安装要求。

最好请专业工人进行安装，以确保安全和正常运行。

暖气片安装的四种连接方式介绍暖气片是冬季室内取暖的常见设备之一，它能够通过传导和对流的方式将热量传递给室内空气，提供舒适的温暖。

在安装暖气片时，有四种常见的连接方式，分别是顶部进水底部回水、顶部进水顶部回水、底部进水底部回水和底部进水顶部回水。

下面将对这四种连接方式进行详细介绍。

一、顶部进水底部回水连接方式顶部进水底部回水是暖气片安装中最常见的一种连接方式。

顶部进水意味着热水从暖气片的顶部进入，经过暖气片的铜管或铝片，将热量传递给室内空气；底部回水则是热水从暖气片的底部流出，经过管道回流至供热系统。

这种连接方式的优点是热量传递效果好，温度分布均匀，能够更好地满足室内取暖需求。

二、顶部进水顶部回水连接方式顶部进水顶部回水是另一种常见的连接方式。

这种方式下，热水从暖气片的顶部进入，然后再从暖气片的顶部流出，形成一个闭环。

这种连接方式适用于一些较高的暖气片，可以提高整体的热量利用效率，减少热量的损失。

但是，由于顶部回水的管道需要经过暖气片的铜管或铝片，可能会对暖气片的散热效果产生一定的影响。

三、底部进水底部回水连接方式底部进水底部回水是一种较少采用的连接方式。

底部进水意味着热水从暖气片的底部进入，经过暖气片的铜管或铝片，将热量传递给室内空气；底部回水则是热水从暖气片的底部流出，回流至供热系统。

这种连接方式的优点是能够保持暖气片的散热效果，使热量能够更好地传递给室内空气。

然而，底部进水底部回水连接方式需要将供水管道和回水管道分别连接到暖气片的两侧，安装较为复杂。

四、底部进水顶部回水连接方式底部进水顶部回水是一种相对特殊的连接方式。

底部进水意味着热水从暖气片的底部进入，经过暖气片的铜管或铝片，将热量传递给室内空气；顶部回水则是热水从暖气片的顶部流出，回流至供热系统。

这种连接方式的特点是热水的进出口在暖气片的不同位置，可以使热量更均匀地传递给室内空气。

但是，底部进水顶部回水连接方式需要在暖气片上设置两个进出口，增加了安装难度和成本。

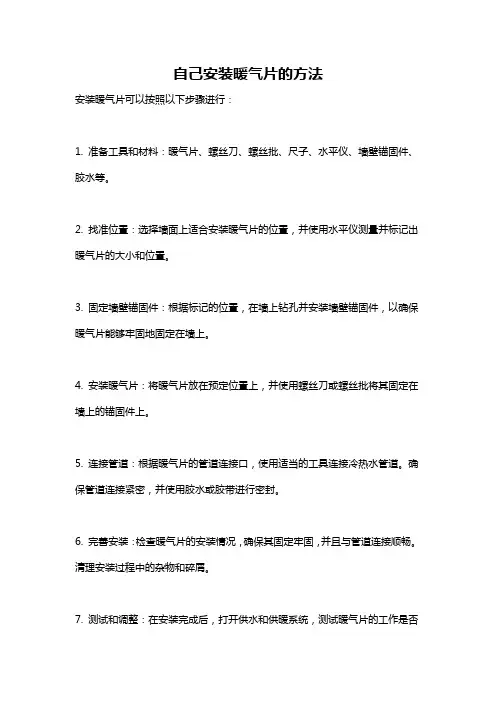

自己安装暖气片的方法
安装暖气片可以按照以下步骤进行：
1. 准备工具和材料：暖气片、螺丝刀、螺丝批、尺子、水平仪、墙壁锚固件、胶水等。

2. 找准位置：选择墙面上适合安装暖气片的位置，并使用水平仪测量并标记出暖气片的大小和位置。

3. 固定墙壁锚固件：根据标记的位置，在墙上钻孔并安装墙壁锚固件，以确保暖气片能够牢固地固定在墙上。

4. 安装暖气片：将暖气片放在预定位置上，并使用螺丝刀或螺丝批将其固定在墙上的锚固件上。

5. 连接管道：根据暖气片的管道连接口，使用适当的工具连接冷热水管道。

确保管道连接紧密，并使用胶水或胶带进行密封。

6. 完善安装：检查暖气片的安装情况，确保其固定牢固，并且与管道连接顺畅。

清理安装过程中的杂物和碎屑。

7. 测试和调整：在安装完成后，打开供水和供暖系统，测试暖气片的工作是否
正常，并根据需要调整温度和水压等参数。

注意事项：在安装暖气片之前，确保已经关闭供水和供暖系统，并通风空气。

此外，如果对安装暖气片不熟悉或缺乏相关经验，建议请专业的暖气片安装人员来进行安装。

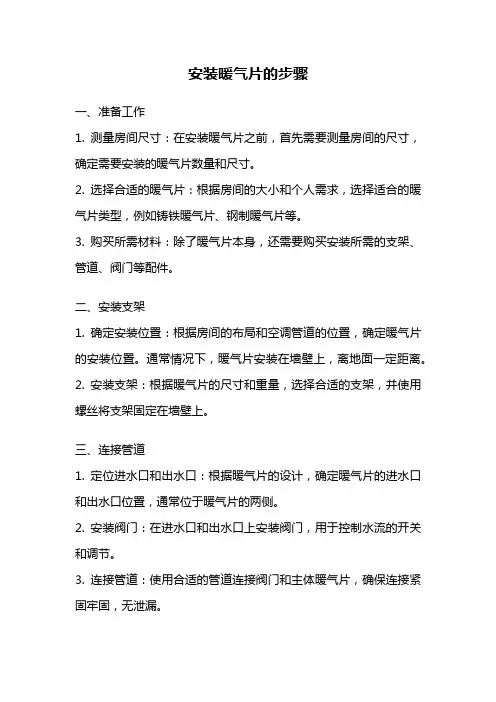

安装暖气片的步骤一、准备工作1. 测量房间尺寸：在安装暖气片之前，首先需要测量房间的尺寸，确定需要安装的暖气片数量和尺寸。

2. 选择合适的暖气片：根据房间的大小和个人需求，选择适合的暖气片类型，例如铸铁暖气片、钢制暖气片等。

3. 购买所需材料：除了暖气片本身，还需要购买安装所需的支架、管道、阀门等配件。

二、安装支架1. 确定安装位置：根据房间的布局和空调管道的位置，确定暖气片的安装位置。

通常情况下，暖气片安装在墙壁上，离地面一定距离。

2. 安装支架：根据暖气片的尺寸和重量，选择合适的支架，并使用螺丝将支架固定在墙壁上。

三、连接管道1. 定位进水口和出水口：根据暖气片的设计，确定暖气片的进水口和出水口位置，通常位于暖气片的两侧。

2. 安装阀门：在进水口和出水口上安装阀门，用于控制水流的开关和调节。

3. 连接管道：使用合适的管道连接阀门和主体暖气片，确保连接紧固牢固，无泄漏。

四、连接供暖系统1. 连接管道：将暖气片的管道连接到供暖系统的主管道上，通常是通过T型管连接。

2. 检查连接：确保连接处无泄漏，并使用工具将连接处固定紧密。

五、测试和调试1. 打开阀门：在安装完成后，打开暖气片上的阀门，确保水流通畅。

2. 测试供暖效果：打开供暖系统，观察暖气片的加热情况和房间的温度变化，确保供暖效果正常。

六、维护和保养1. 定期清洁：定期清洁暖气片表面的灰尘和污垢，保持散热效果。

2. 检查阀门和管道：定期检查暖气片上的阀门和管道是否有漏水或堵塞情况，及时修复或更换。

总结：安装暖气片需要进行准备工作，包括测量房间尺寸、选择暖气片类型和购买所需材料。

接下来，按照步骤安装支架，并连接管道和供暖系统。

最后，进行测试和调试，确保供暖效果正常。

在安装完成后，需要定期清洁和维护暖气片，以确保其正常运行和散热效果。

安装暖气片需要一定的专业知识和技巧，如果不确定，建议请专业人士进行安装。
